SQUARE

Vælg variant

Square har lysspalter i top og bund, som giver et blødt lys, der ikke blænder. Lyskilderne er placeret for kraftigt lys nedad og svagere lys opad. Fås også uden oplys.

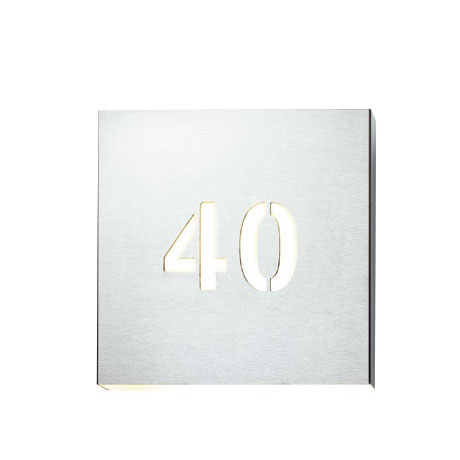

Der kan udfræses tal og bogstaver i lampens front, og husnummeret vil på den måde stå lysende klart, selvom det er mørkt.

Specifikationer

270 mm ude

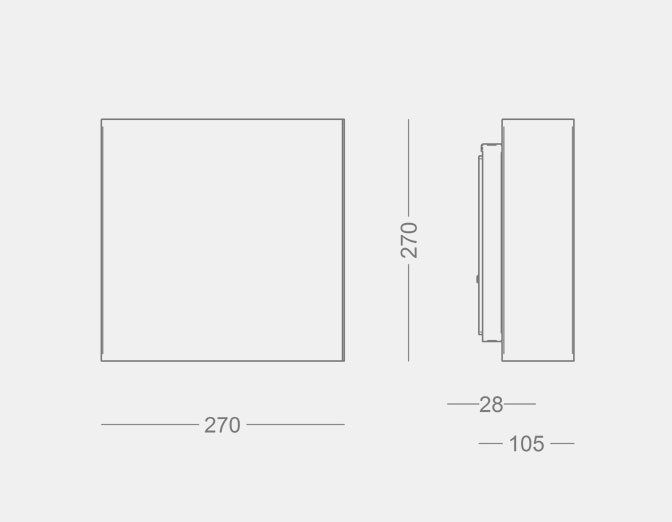

square270_skitse

Armaturdata

SQUARE 270
Materiale Varmforzinket eller matlakeret stål eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Sort: Noir 900 Sablé, SN351F
Grafitgrå: YW355F
Corten brown: YX355F
Afskærmning Opaliseret polycarbonat
Udskæring Der kan laserskæres tal og bogstaver i fronten. Se specifikation i produktbladet.
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 5-polet, 4 mm2 klemme
Klassifikation IP45, klasse I, IK09
Vægt 2,5 kg


Lyskilde- og driverdata

LED type Bridgelux Vero 10 + V6
Operationel levetid min 100.000 timer ved ta max 25° C, L80B10
Systemforbrug 15 eller 20 W (hhv. 350 og 500 mA)
Systemforbrug, nedadlysende 12 W, 350 mA
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 90 Ra
Farvenøjagtighed 3 steps SDCM
Virkningsgrad 62%

Driver Helvar LED driver
350 mA
Operationel levetid min 50.000 timer
Dæmpbar driver mod tillæg

Varianter



Varenummer Square 270 udendørs
6824- 15 W LED, 350 mA
6827- 20 W LED, 500 mA
6825- 12 W LED, 350 mA, nedadlysende


Kombineres med

Vælg farvekode, farvetemperatur m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve Farvetemperatur
1 = hvid RAL 9010 927 = 2700 K, 90 Ra
3 = sort RAL 9005 930 = 3000 K, 90 Ra
4 = grafitgrå 940 = 4000 K, 90 Ra
8 = børstet kobber
9 = galvaniseret
17 = corten brown
66 = sort noir 900

Dæmpning Klassifikation
blank = uden dæmp blank = klasse I
V = 1-10 V K = klasse II
D = Dali

Udskæring i front
C = udskæring i front

Eksempel på varenummer: 6824-8930K = Square 270, 15 W LED, kobber, 3000 K, 90 Ra, klasse II

square270_skitse

Armaturdata

SQUARE 270
Materiale Varmforzinket eller matlakeret stål eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Sort: Noir 900 Sablé, SN351F
Grafitgrå: YW355F
Corten brown: YX355F
Afskærmning Opaliseret polycarbonat
Udskæring Der kan laserskæres tal og bogstaver i fronten.
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 5-polet, 4 mm2 klemme
Klassifikation IP45, klasse I, IK07
Vægt 2,5 kg


Lyskildedata

E27 max 30 W
Vi anbefaler Deco Aurora LED dæmpbar, 7,5 W, 2700 K, 20.000 timers drift
Virkningsgrad 20%


Varianter og tilbehør



Varenummer Square 270 udendørs
6003- max 30 W, E27
6007- max 30 W, E27, nedadlysende

Tilbehør
1100-6 E27 LED, Deco Aurora dæmpbar, 7,5 W, 2700 K, 80 Ra, 20.000 timers drift

Kombineres med

Vælg farvekode i tabellen og byg varenummeret op som vist i eksemplet.

Farve Udskæring i front
1 = hvid RAL 9010 C = udskæring af cifre i front
3 = sort RAL 9005
4 = grafitgrå
8 = børstet kobber
9 = galvaniseret
17 = corten brown
66 = sort noir 900


Eksempel på varenummer: 6003-1 = Square 270, E27, hvid

Medier & downloads

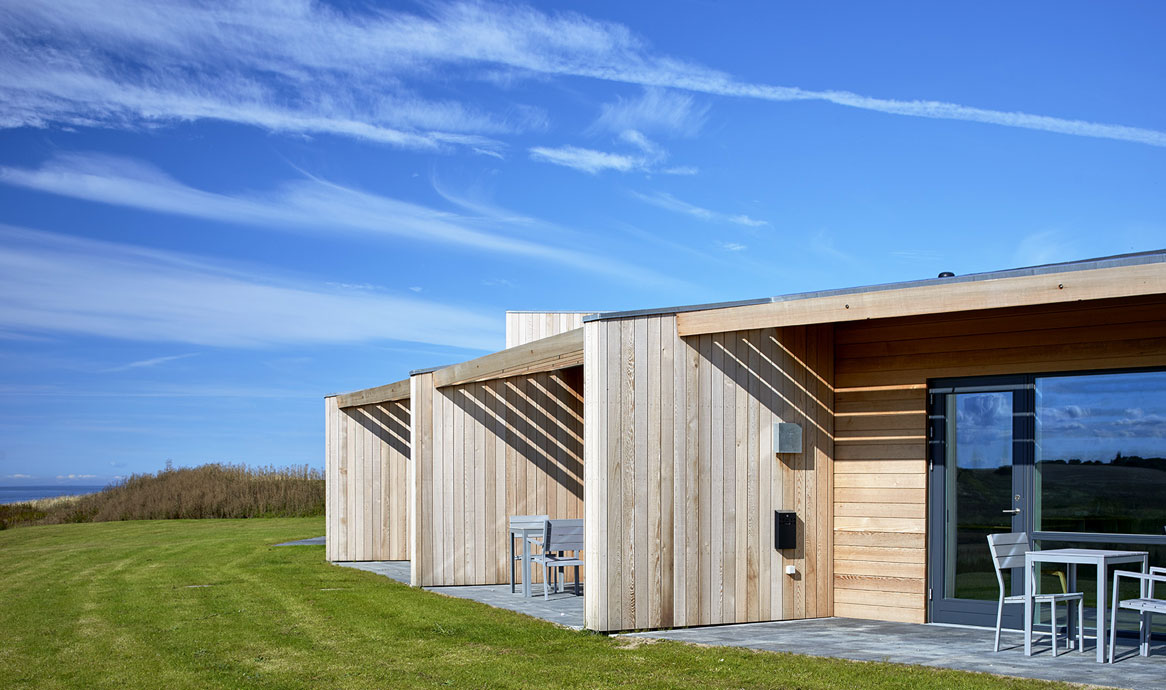

musholm_square_1166

Square 270, Musholm Feriecenter, Korsør.

Se flere billeder fra Musholm Feriecenter.

Designschmidt hammer lassen design

Square - og Sticks - er tegnet i 1999, og begge designs har været banebrydende inden for deres område.

Ved hjælp af det enkle, minimalistiske design fremhæves formen, og lyset opleves ikke dominerende.

Se mere om schmidt hammer lassen her.
