SQUARE

Vælg variant

Square har lysspalter i top og bund, som giver et blødt lys, der ikke blænder. Lyskilderne er placeret for kraftigt lys nedad og svagere lys opad. Ved indendørs anvendelse kan armaturet dog vendes efter behov. Fås også uden oplys.

Specifikationer

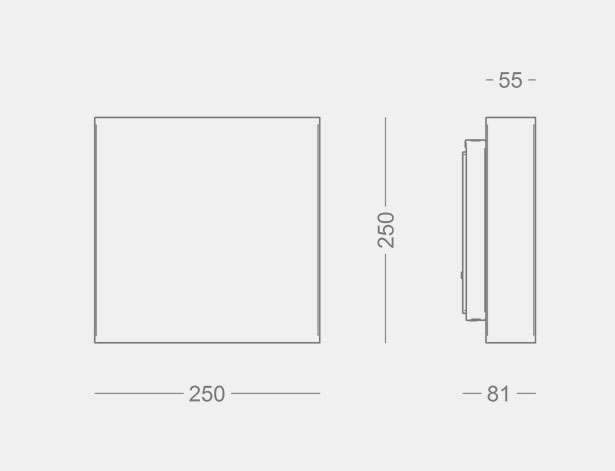

250 mm inde

Armaturdata

SQUARE 250
Materiale	Stål
Lakering	Hvid: RAL 9010
	Sort: RAL 9005
	Grafitgrå: YW355F
Afskærmning	Opaliseret polycarbonat
Udskæring	Der kan laserskæres tal og bogstaver i fronten. Se specifikation i produktbladet.
Montering	På væg eller vægdåse
Tilslutning	Sløjfemulighed, max to kabler, 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP20, klasse I
Vægt	2 kg

Lyskilde- og driverdata

LED type	Bridgelux Vero10 + V6
Operationel levetid	min 100.000 timer ved ta max 25° C, L90B10
Systemforbrug	10 eller 15 W
Systemforbrug nedadlysende	8 ellere 12 W
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	63%

Driver	LED driver, 20 W
	Dæmpbar mod tillæg
Startstrøm	max 5 A (50% efter 50 µs)
Operationel levetid	min 100.000 timer
Alternativ	Fås med driver og sensor (radar) for trådløs styring (bluetooth)

Varianter

Varenummer	Square 250 indendørs
4823-	10 W LED, 250 mA
4820-	15 W LED, 350 mA
4822-	8 W LED, 250 mA, nedadlysende
4821-	12 W LED, 350 mA, nedadlysende

Kombineres med

Vælg farvekode, farvetemperatur m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Farvetemperatur, LED
1 = hvid	927 = 2700 K, 90 Ra
3 = sort	930 = 3000 K, 90 Ra
4 = grafitgrå	940 = 4000 K, 90 Ra

Dæmpning	Klassifikation
blank = uden dæmp	blank = klasse I
V = 1-10 V	K = klasse II
D = DALI
R = bluetooth sensor

Udskæring i front
C = udskæring af cifre i front

Eksempel på varenummer: 4820-3927V = Square 250 indendørs, 15 W LED, sort, 2700 K, 90 Ra, 1-10 V dæmp

Armaturdata

SQUARE 250
Materiale	Stål
Lakering	Hvid: RAL 9010
	Sort: RAL 9005
	Grafitgrå: YW355F
Afskærmning	Opaliseret polycarbonat
Udskæring	Der kan laserskæres tal og bogstaver i fronten.
Montering	På væg eller vægdåse
Tilslutning	Sløjfemulighed, max 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP20, klasse I
Vægt	2 kg

Lyskildedata

E27	max 30 W
	Eksempel: Deco Aurora LED dæmpbar, 7,5 W, 2700 K, 20.000 timers drift
Virkningsgrad	20%

Varianter og tilbehør

Varenummer	Square 250 indendørs
4009-	max 30 W, E27
4012-	max 30 W, E27, nedadlysende

Tilbehør
1100-6	E27 LED, Deco Aurora dæmpbar, 7,5 W, 2700 K, 20.000 timers drift

Kombineres med

Vælg farvekode i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Udskæring i front
1 = hvid	C = udskæring af cifre i front
3 = sort
4 = grafitgrå

Eksempel på varenummer: 4009-1 = Square 250 indendørs, E27, hvid

Medier & downloads

Produktinformation

Produktblad, Square 250 indendørsPDF Square, udskæringerPDF LED-moduler til Square 250PDF Quick guide, Bluetooth sensorPDF MonteringsanvisningPDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

Square 250 indendørsDOCX Square 250 indendørsPDF

3D filer

SquareGSM SquareLCF Square 250RFA Square 250DWG Square 2503DS

Fotos

Produktfoto, Square 270, sort noir 900JPG Produktfoto, Square 270, corten brownJPG Produktfoto, SquareJPG

Lystekniske data

LED op- og nedadrettet

LED 10 W, 2700 KLDT LED 10 W, 2700 KPDF LED 10 W, 3000 KLDT LED 10 W, 3000 KPDF LED 10 W, 4000 KLDT LED 10 W, 4000 KPDF LED 15 W, 2700 KLDT LED 15 W, 2700 KPDF LED 15 W, 3000 KLDT LED 15 W, 3000 KPDF LED 15 W, 4000 KLDT LED 15 W, 4000 KPDF

LED nedadrettet

LED 8 W, 2700 K, nedadlysendeLDT LED 8 W, 2700 K, nedadlysendePDF LED 8 W, 3000 K, nedadlysendeLDT LED 8 W, 3000 K, nedadlysendePDF LED 8 W, 4000 K, nedadlysendeLDT LED 8 W, 4000 K, nedadlysendePDF LED 12 W, 2700 K, nedadlysendeLDT LED 12 W, 2700 K, nedadlysendePDF LED 12 W, 3000 K, nedadlysendeLDT LED 12 W, 3000 K, nedadlysendePDF LED 12 W, 4000 K, nedadlysendeLDT LED 12 W, 4000 K, nedadlysendePDF

E27 varianter

E27, 13 W LED, 2700 KLDT E27, 13 W LED, 2700 KPDF E27, 13 W LED, 3000 KLDT E27, 13 W LED, 3000 KPDF E27, 13 W LED, 4000 KLDT E27, 13 W LED, 4000 KPDF

Hent alle ldt-filer

LDT.zipZIP

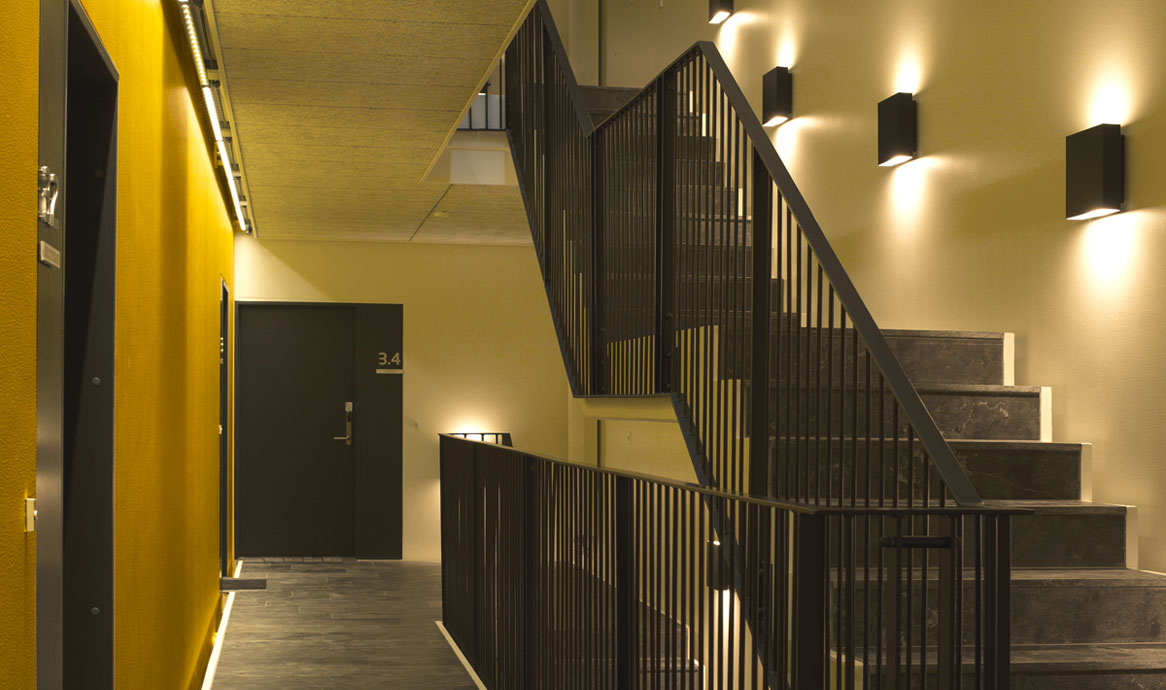

Square 250 sort - Christiansgade, Aarhus

Designschmidt hammer lassen design

Square - og Sticks - er tegnet i 1999, og begge designs har været banebrydende inden for deres område.

Ved hjælp af det enkle, minimalistiske design fremhæves formen, og lyset opleves ikke dominerende.
