SQUARE

Vælg variant

Square har lysspalter i top og bund, som giver et blødt lys, der ikke blænder. Lyskilderne er placeret for kraftigt lys nedad og svagere lys opad. Ved indendørs anvendelse kan armaturet dog vendes efter behov. Fås også uden oplys.

Specifikationer

270 mm inde

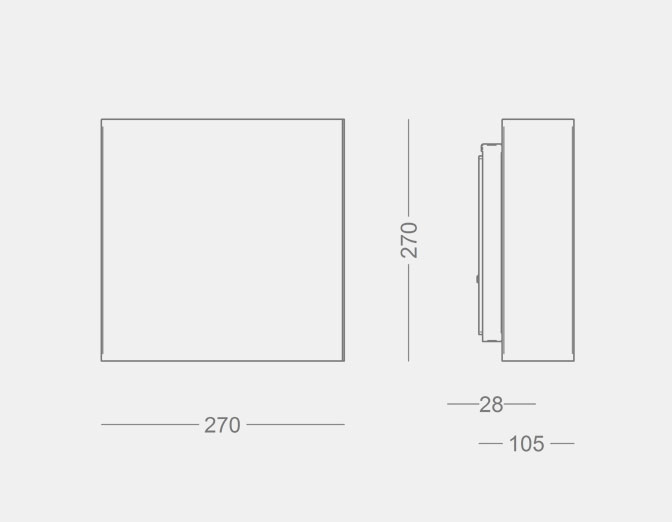

square270_skitse

Armaturdata

SQUARE 270
Materiale Stål
Lakering Hvid: RAL 9010
Sort: RAL 9005
Grafitgrå: YW355F
Afskærmning Opaliseret polycarbonat
Udskæring Der kan laserskæres tal og bogstaver i fronten. Se specifikation i produktbladet.
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 5-polet, 4 mm2 klemme
Klassifikation IP20, klasse I
Vægt 2,5 kg


Lyskilde- og driverdata

LED type Bridgelux Vero 10 + V6
Operationel levetid min 100.000 timer ved ta max 25° C, L80B10
Systemforbrug 15 W, 350 mA
Systemforbrug, nedadlysende 12 W, 350 mA
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 90 Ra
Farvenøjagtighed 3 steps SDCM
Virkningsgrad 62%

Driver Helvar LED driver
350 mA
Operationel levetid min 50.000 timer
Dæmpbar driver mod tillæg

Varianter



Varenummer Square 270 indendørs
4824- 15 W LED, 350 mA
4825- 12 W LED, 350 mA, nedadlysende


Kombineres med

Vælg farvekode, farvetemperatur m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve Farvetemperatur
1 = hvid 927 = 2700 K, 90 Ra
3 = sort 930 = 3000 K, 90 Ra
4 = grafitgrå 940 = 4000 K, 90 Ra

Dæmpning Klassifikation
blank = uden dæmp blank = klasse I
V = 1-10 V K = klasse II
D = Dali

Udskæring i front
C = udskæring af cifre i front

Eksempel på varenummer: 4824-3927V = Square 270 indendørs, 15 W LED, sort, 2700 K, 90 Ra, 1-10 V dæmp

square270_skitse

Armaturdata

SQUARE 270
Materiale Stål
Lakering Hvid: RAL 9010
Sort: RAL 9005
Grafitgrå: YW355F
Afskærmning Opaliseret polycarbonat
Udskæring Der kan laserskæres tal og bogstaver i fronten.
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 5-polet, 4 mm2 klemme
Klassifikation IP20, klasse I
Vægt 2,5 kg


Lyskildedata

E27 max 30 W
Vi anbefaler Deco Aurora LED dæmpbar, 7,5 W, 2700 K, 20.000 timers drift
Virkningsgrad 20%


Varianter og tilbehør



Varenummer Square 270 indendørs
4010- max 30 W, E27
4013- max 30 W, E27, nedadlysende

Tilbehør
1100-6 E27 LED, Deco Aurora dæmpbar, 7,5 W, 2700 K, 20.000 timers drift

Kombineres med

Vælg farvekode i tabellen og byg varenummeret op som vist i eksemplet.

Farve Udskæring i front
1 = hvid C = udskæring af cifre i front
3 = sort
4 = grafitgrå


Eksempel på varenummer: 4010-1 = Square 270 indendørs, E27, hvid

Medier & downloads

square270_frederikshavn_116

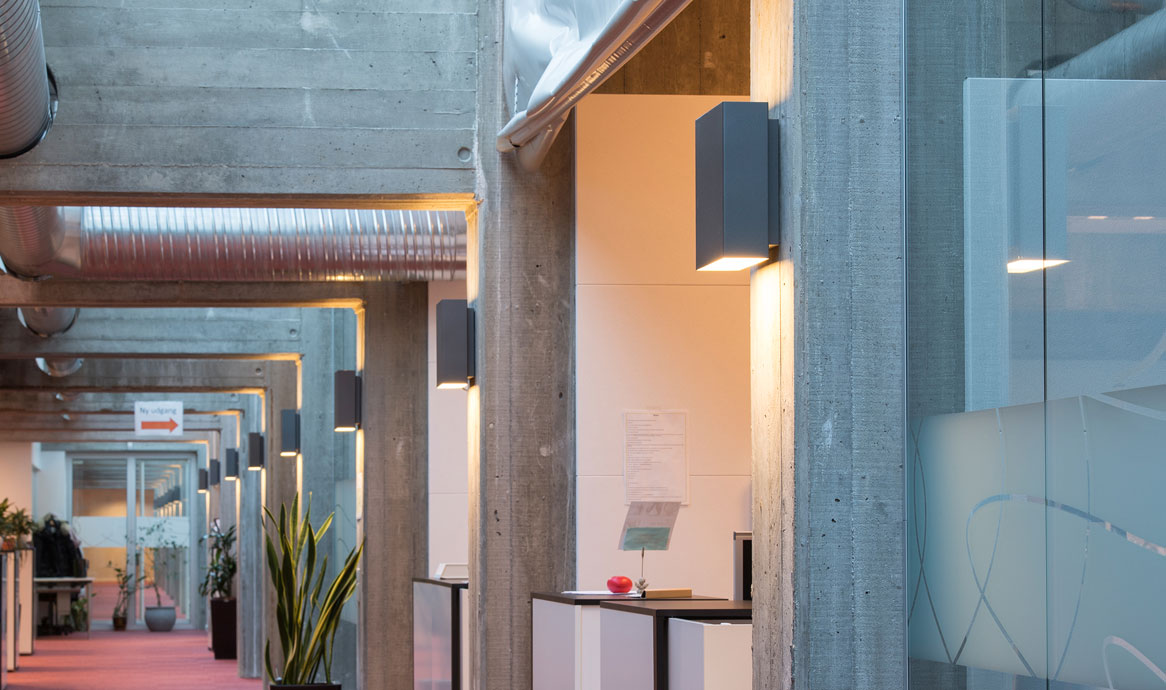

Square 270 grafitgrå - Frederikshavn Rådhus

square270_bistrupvang_1166

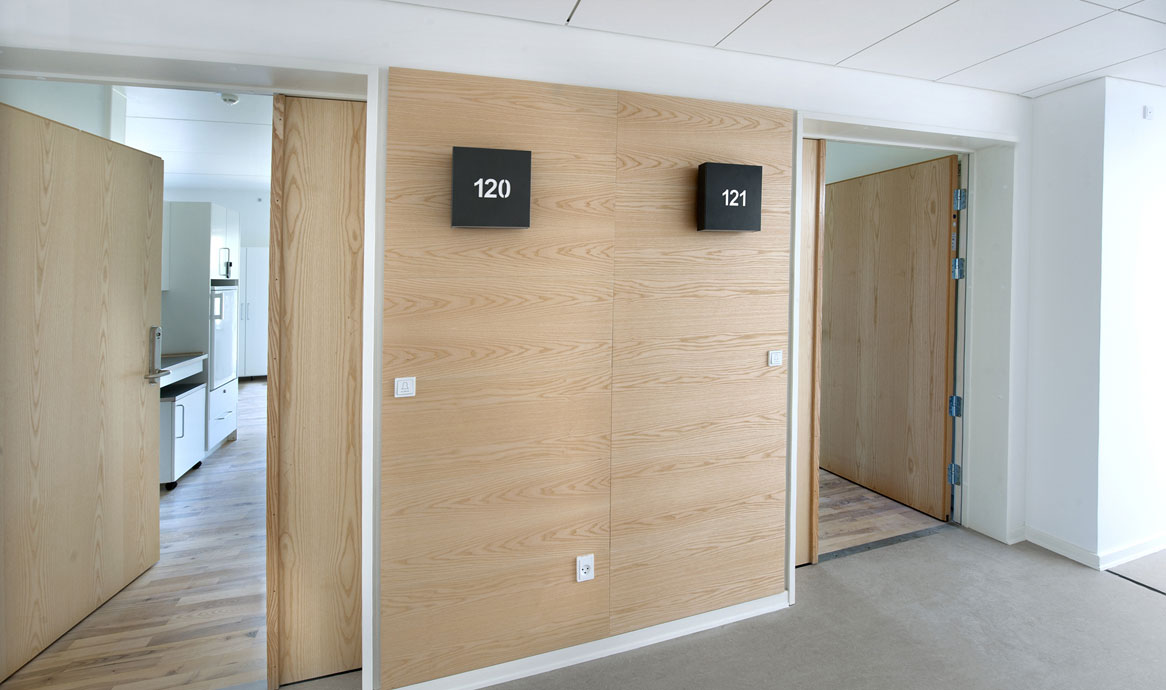

Square 270 sort - med udskæring i front

Designschmidt hammer lassen design

Square - og Sticks - er tegnet i 1999, og begge designs har været banebrydende inden for deres område.

Ved hjælp af det enkle, minimalistiske design fremhæves formen, og lyset opleves ikke dominerende.
