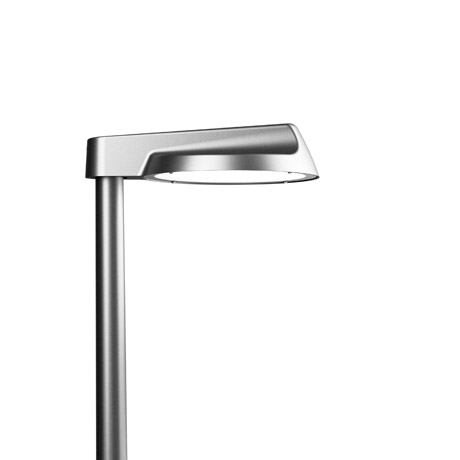

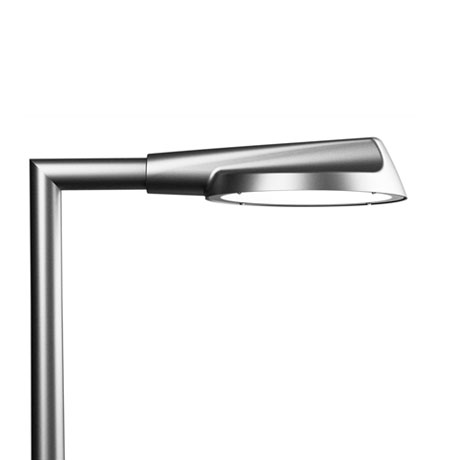

PEAK 380 arm

Vælg variant

Peak 380 fås i to forskellige varianter til montering på henholdsvis vertikal mast og vandret arm. Samme stærke og genkendelige design, men med optimerede og forenklede overgange til mast/arm, tilpasset markedets behov og standarder.

Peak armaturerne bestykkes med LED med forskellige linsetyper.

Specifikationer

Peak 380 arm

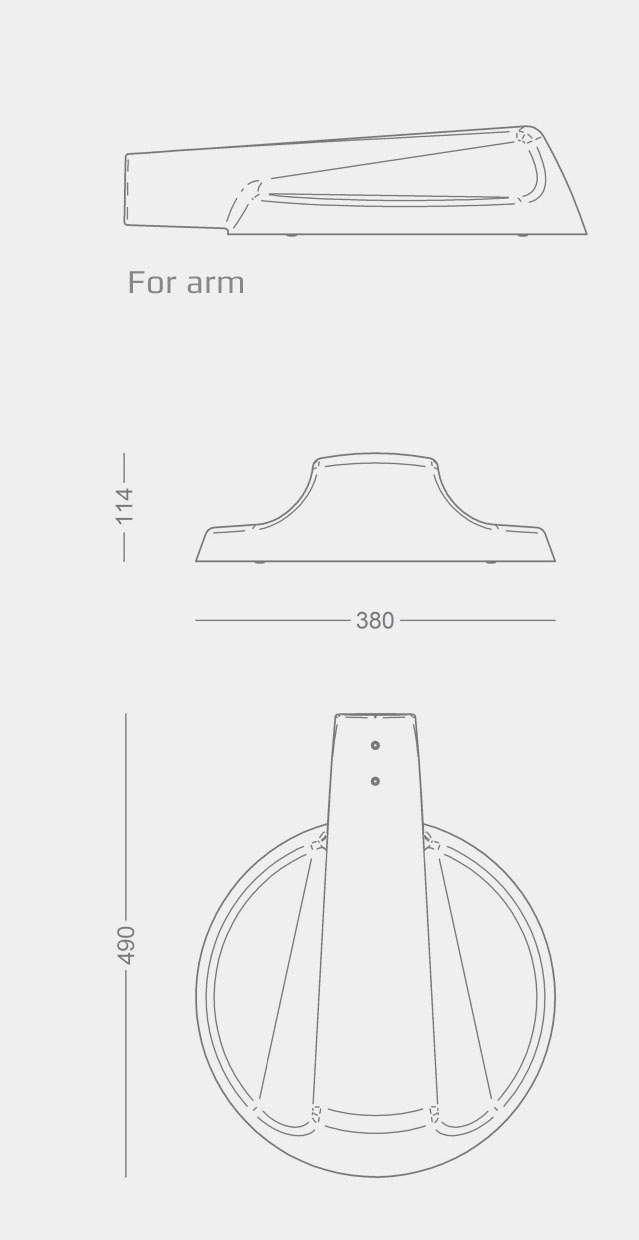

peak_arm_tekst

Armaturdata

PEAK 380
Materiale Støbt aluminium
Pulverlakering Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3 mm hærdet glas, afmasket med silketryk
Montering På Ø 60, 48 eller 42 mm arm, indstiksdybde 92 mm
Tilslutning I mast
Focus leverer og monterer 10,5 m ledning, 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK09
Korrosionsklasse C4
Vægt 6-7 kg
Vindfladeareal 0,05 m2 (lateralt)


LED-data

LED med linser FF-DA T3 til lokalveje, E-klasse, 1, 2 eller 3 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L90B10
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm, 1xFF, 70 Ra 3000K: 450-4500 lm, CLO
4000K: 475-4850 lm, CLO
80 Ra 2700K: 375-3800 lm, CLO
3000K: 400-4000 lm, CLO
4000K: 420-4250 lm, CLO
Lysstrøm, 2xFF, 70 Ra 3000K: 875-9000 lm, CLO
4000K: 950-9700 lm, CLO
80 Ra 2700K: 725-7600 lm, CLO
3000K: 775-8000 lm, CLO
4000K: 825-8500 lm, CLO
Lysstrøm, 3xFF, 70 Ra 3000K: 1310-13500 lm, CLO
4000K: 1420-14600 lm, CLO
80 Ra 2700K: 1100-11400 lm, CLO
3000K: 1175-12000 lm, CLO
4000K: 1250-12700 lm, CLO
Afskærmningsklasse, 13201-2 2015 G*3
Blændingsklasse D6
Virkningsgrad 93%


Driverdata

Driver 1xFF Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)
Operationel indgangsspænding, AC 198-264 Vac

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 150-264 Vac

Driver 3xFF Xitanium Full Xi FP 150 W 0,2-0,7 A, programmerbar
Startstrøm max 53 A (50% efter 300 µs)
Operationel indgangsspænding, AC 150-264 Vac
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (SR driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, fase og spænding
DALI via Zhaga book 18 sokkel

Varianter og tilbehør



Varenummer Peak 380
8950- 1 x FF-DA T3, programmerbar, max 40 W
8951- 2 x FF-DA T3, programmerbar, max 75 W
8952- 3 x FF-DA T3, programmerbar, max 114 W




Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
4 = grafitgrå 730 = 3000 K, 70 Ra
9 = silvergrå 740 = 4000 K, 70 Ra
66 = noir 900 827* = 2700 K, 80 Ra
830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm D = Dali-2 (4-leder kabel)
G = gennembrudt hus F = fase
G76 = gennembrudt Ø76 Z = netspænding
R = Dali via Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse
blank = klasse II
J = klasse I


Eksempel på varenummer: 8951-9730U = Peak 380 2xFF-DA T3, silvergrå, 3000 K, 70 Ra, for arm

peak_arm_tekst

Armaturdata

PEAK 380
Materiale Støbt aluminium
Pulverlakering Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3 mm hærdet glas, afmasket med silketryk
Montering På Ø 60, 48 eller 42 mm arm, indstiksdybde 92 mm
Tilslutning I mast
Focus leverer og monterer 10,5 m ledning, 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK09
Korrosionsklasse C4
Vægt 6-7 kg
Vindfladeareal 0,05 m2 (lateralt)


LED-data

LED med linser FF-DA MEW til trafikveje, L-klasse, 1, 2 eller 3 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L90B10
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm, 1xFF, 70 Ra 3000K: 450-4500 lm, CLO
4000K: 475-4850 lm, CLO
80 Ra 2700K: 375-3800 lm, CLO
3000K: 400-4000 lm, CLO
4000K: 420-4250 lm, CLO
Lysstrøm, 2xFF, 70 Ra 3000K: 875-9000 lm, CLO
4000K: 950-9700 lm, CLO
80 Ra 2700K: 725-7600 lm, CLO
3000K: 775-8000 lm, CLO
4000K: 825-8500 lm, CLO
Lysstrøm, 3xFF, 70 Ra 3000K: 1310-13500 lm, CLO
4000K: 1420-14600 lm, CLO
80 Ra 2700K: 1100-11400 lm, CLO
3000K: 1175-12000 lm, CLO
4000K: 1250-12700 lm, CLO
Afskærmningsklasse, 13201-2 2015 G*6
Blændingsklasse D6
Virkningsgrad 93%


Driverdata

Driver 1xFF Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)
Operationel indgangsspænding, AC 198-264 Vac

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 150-264 Vac

Driver 3xFF Xitanium Full Xi FP 150 W 0,2-0,7 A, programmerbar
Startstrøm max 53 A (50% efter 300 µs)
Operationel indgangsspænding, AC 150-264 Vac
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (SR driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, fase og spænding
DALI via Zhaga book 18 sokkel

Varianter og tilbehør



Varenummer Peak 380
8970- 1 x FF-DA MEW, programmerbar, max 40 W
8971- 2 x FF-DA MEW, programmerbar, max 75 W
8973- 3 x FF-DA MEW, programmerbar, max 114 W




Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
4 = grafitgrå 730 = 3000 K, 70 Ra
9 = silvergrå 740 = 4000 K, 70 Ra
66 = noir 900 827* = 2700 K, 80 Ra
830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm D = Dali-2 (4-leder kabel)
G = gennembrudt hus F = fase
G76 = gennembrudt Ø76 Z = netspænding
R = Dali via Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse
blank = klasse II
J = klasse I


Eksempel på varenummer: 8973-9740U = Peak 380 3xFF-DA MEW, silvergrå, 4000 K, 70 Ra, for arm

peak_arm_tekst

Armaturdata

PEAK 380
Materiale Støbt aluminium
Pulverlakering Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3 mm hærdet glas, afmasket med silketryk
Montering På Ø 60, 48 eller 42 mm arm, indstiksdybde 92 mm
Tilslutning I mast
Focus leverer og monterer 10,5 m ledning, 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK09
Korrosionsklasse C4
Vægt 6-7 kg
Vindfladeareal 0,05 m2 (lateralt)


LED-data

LED med linser FF-DA T4 til rundkørsler og bred vej, 1, 2 eller 3 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L90B10
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm, 1xFF, 70 Ra 3000K: 450-4500 lm, CLO
4000K: 475-4850 lm, CLO
80 Ra 2700K: 375-3800 lm, CLO
3000K: 400-4000 lm, CLO
4000K: 420-4250 lm, CLO
Lysstrøm, 2xFF, 70 Ra 3000K: 875-9000 lm, CLO
4000K: 950-9700 lm, CLO
80 Ra 2700K: 725-7600 lm, CLO
3000K: 775-8000 lm, CLO
4000K: 825-8500 lm, CLO
Lysstrøm, 3xFF, 70 Ra 3000K: 1310-13500 lm, CLO
4000K: 1420-14600 lm, CLO
80 Ra 2700K: 1100-11400 lm, CLO
3000K: 1175-12000 lm, CLO
4000K: 1250-12700 lm, CLO
Afskærmningsklasse, 13201-2 2015 G*2
Blændingsklasse D6
Virkningsgrad 92%


Driverdata

Driver 1xFF Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)
Operationel indgangsspænding, AC 198-264 Vac

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 150-264 Vac

Driver 3xFF Xitanium Full Xi FP 150 W 0,2-0,7 A, programmerbar
Startstrøm max 53 A (50% efter 300 µs)
Operationel indgangsspænding, AC 150-264 Vac
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (SR driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, fase og spænding
DALI via Zhaga book 18 sokkel

Varianter og tilbehør



Varenummer Peak 380
8955- 1 x FF-DA T4, programmerbar, max 40 W
8956- 2 x FF-DA T4, programmerbar, max 75 W
8957- 3 x FF-DA T4, programmerbar, max 114 W




Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
4 = grafitgrå 730 = 3000 K, 70 Ra
9 = silvergrå 740 = 4000 K, 70 Ra
66 = noir 900 827* = 2700 K, 80 Ra
830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm D = Dali-2 (4-leder kabel)
G = gennembrudt hus F = fase
G76 = gennembrudt Ø76 Z = netspænding
R = Dali via Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse
blank = klasse II
J = klasse I


Eksempel på varenummer: 8957-9730U = Peak 380 3xFF-DA T4, silvergrå, 3000 K, 70 Ra, for arm

peak_arm_tekst

Armaturdata

PEAK 380
Materiale Støbt aluminium
Pulverlakering Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3 mm hærdet glas, afmasket med silketryk
Montering På Ø 60, 48 eller 42 mm arm, indstiksdybde 92 mm
Tilslutning I mast
Focus leverer og monterer 8,5 m ledning, 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK09
Korrosionsklasse C4
Vægt 6-7 kg
Vindfladeareal 0,05 m2 (lateralt)


LED-data

LED med linser FF-DA PX til fodgængerfelter, 1, 2 eller 3 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L90B10
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm, 1xFF, 70 Ra 3000K: 450-4500 lm, CLO
4000K: 475-4850 lm, CLO
80 Ra 2700K: 375-3800 lm, CLO
3000K: 400-4000 lm, CLO
4000K: 420-4250 lm, CLO
Lysstrøm, 2xFF, 70 Ra 3000K: 875-9000 lm, CLO
4000K: 950-9700 lm, CLO
80 Ra 2700K: 725-7600 lm, CLO
3000K: 775-8000 lm, CLO
4000K: 825-8500 lm, CLO
Lysstrøm, 3xFF, 70 Ra 3000K: 1310-13500 lm, CLO
4000K: 1420-14600 lm, CLO
80 Ra 2700K: 1100-11400 lm, CLO
3000K: 1175-12000 lm, CLO
4000K: 1250-12700 lm, CLO
Afskærmningsklasse, 13201-2 2015 G*6
Blændingsklasse D6
Virkningsgrad 94%


Driverdata

Driver 1xFF Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)
Operationel indgangsspænding, AC 198-264 Vac

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 150-264 Vac

Driver 3xFF Xitanium Full Xi FP 150 W 0,2-0,7 A, programmerbar
Startstrøm max 53 A (50% efter 300 µs)
Operationel indgangsspænding, AC 150-264 Vac
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (SR driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, fase og spænding
DALI via Zhaga book 18 sokkel

Varianter og tilbehør



Varenummer Peak 380
8980- 1 x FF-DA PX, programmerbar, max 40 W
8981- 2 x FF-DA PX, programmerbar, max 75 W
8982- 3 x FF-DA PX, programmerbar, max 114 W




Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
4 = grafitgrå 730 = 3000 K, 70 Ra
9 = silvergrå 740 = 4000 K, 70 Ra
66 = noir 900 827* = 2700 K, 80 Ra
830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm D = Dali-2 (4-leder kabel)
G = gennembrudt hus F = fase
G76 = gennembrudt Ø76 Z = netspænding
R = Dali via Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse
blank = klasse II
J = klasse I


Eksempel på varenummer: 8981-9730U = Peak 380 2xFF-DA PX, silvergrå, 3000 K, 70 Ra, for arm

Medier & downloads

Lystekniske data

Hent alle ldt-filer

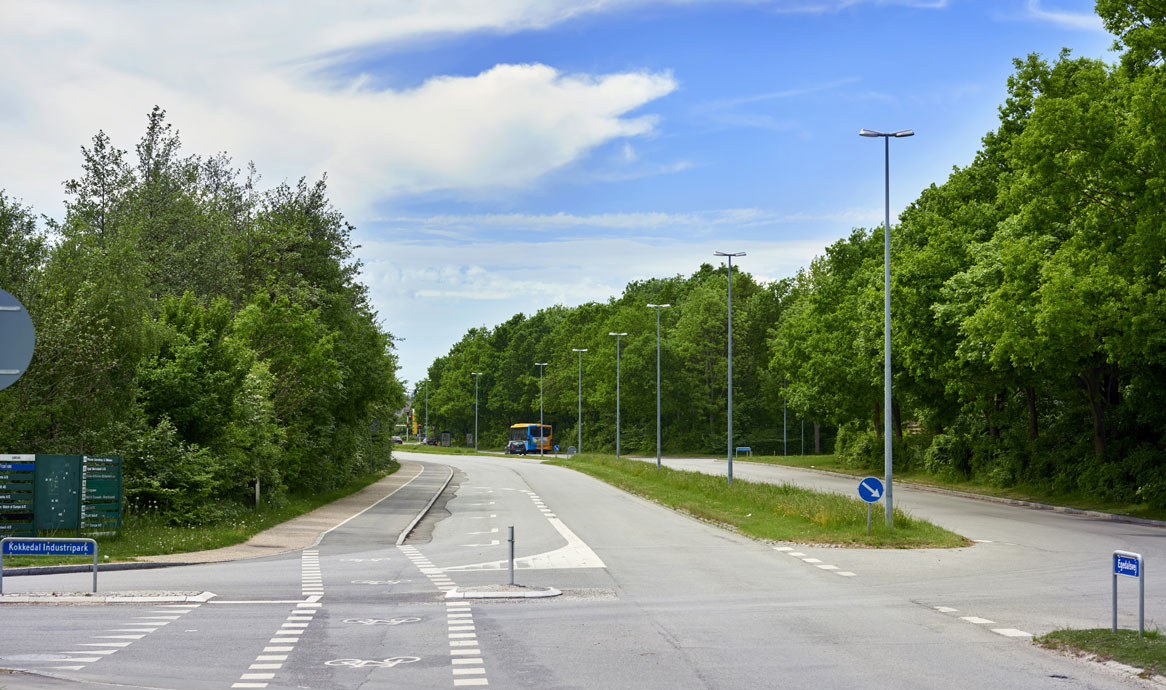

peak_kokkedal_2642_1166

Peak 380 i midterrabat, Egedalsvej, Fredensborg Kommune

Se flere billeder fra Egedalsvej

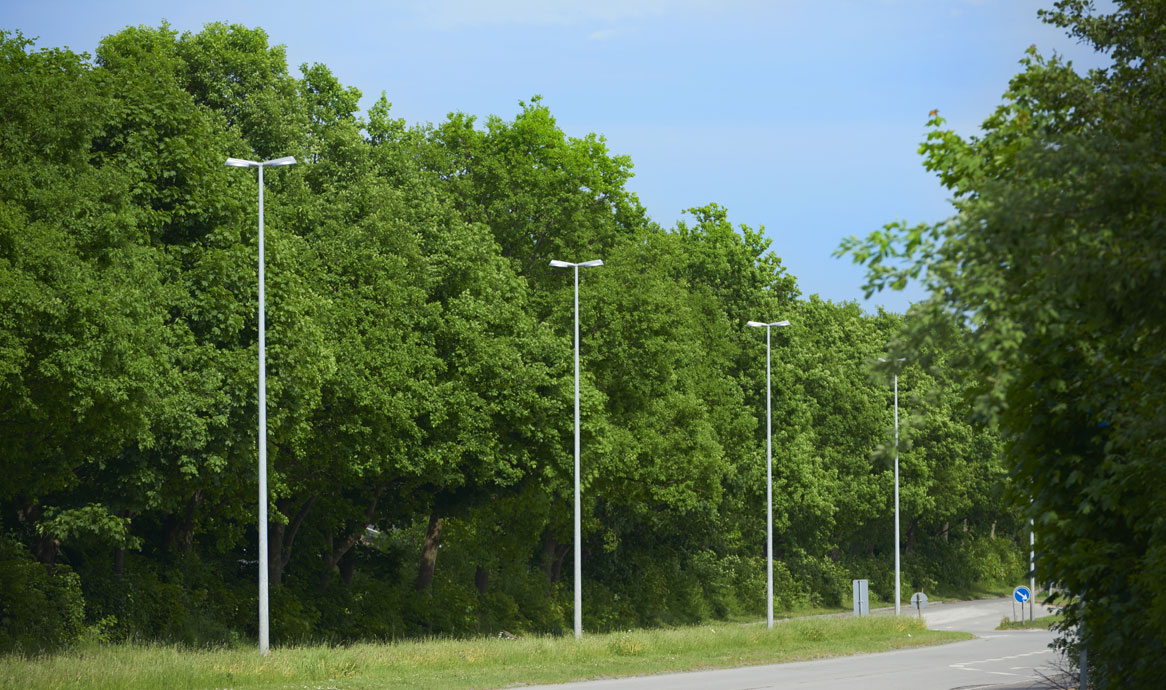

peak_grafisk_2849_1166_

Peak 380 på dobbeltarm, Egedalsvej, Fredensborg Kommune

Se flere billeder fra Egedalsvej

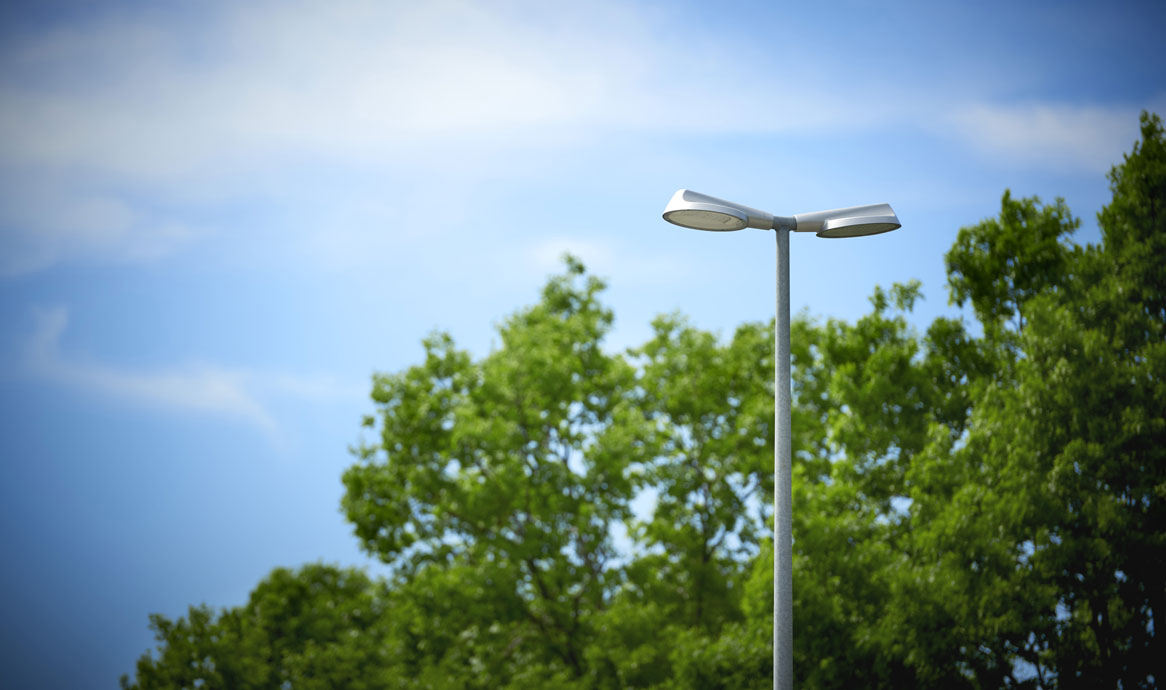

peak_kokkedal_2616_1166

Peak 380 silvergrå på dobbeltarm, Fredensborg Kommune

Se flere billeder fra Egedalsvej

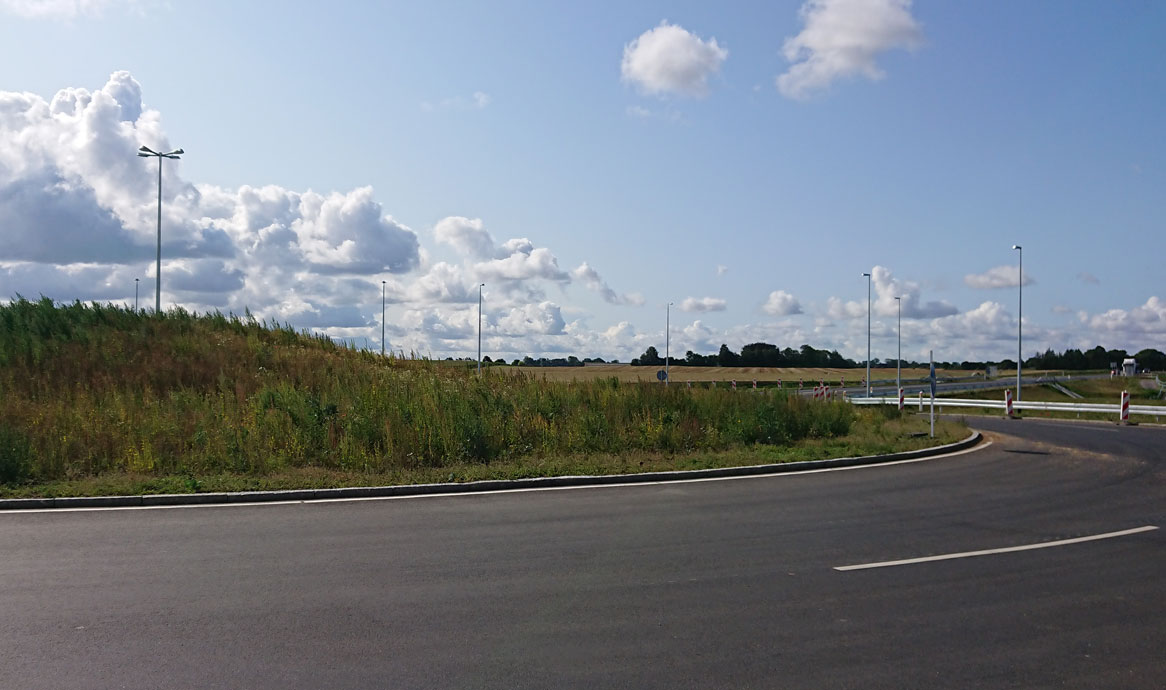

peak_arm_frederikssund_1_11

Peak på mastetop og på arm i rundkørsel før Kronprinsesse Marys Bro, Frederikssund

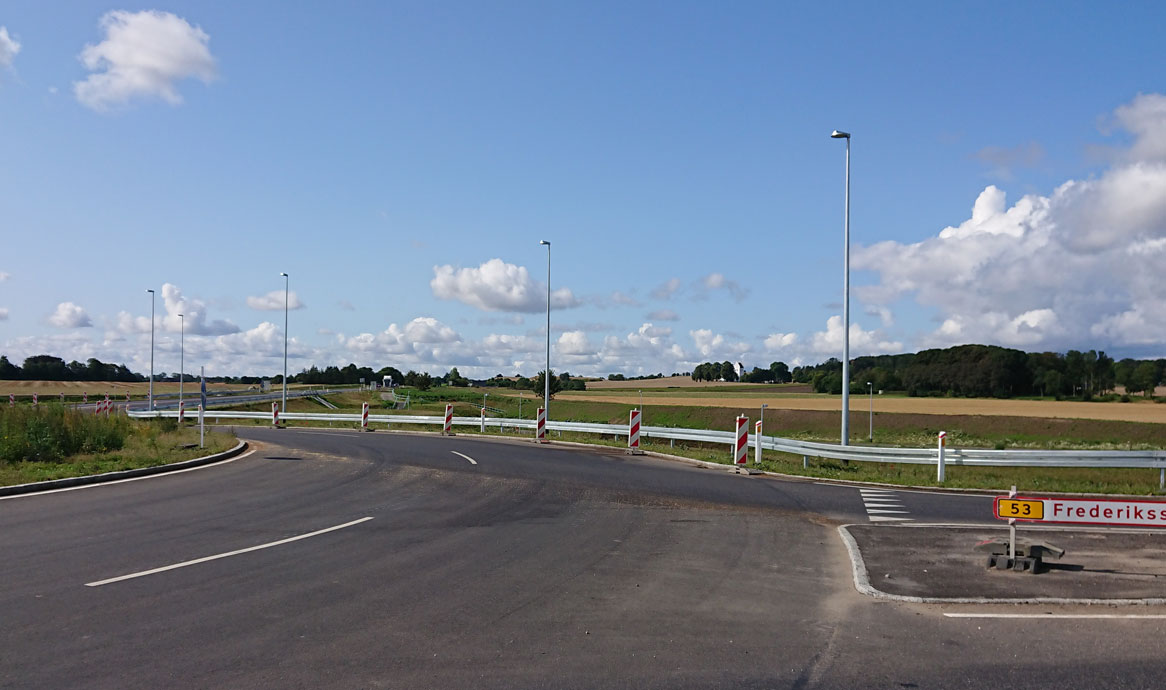

peak_frederikssund_2_1166

Peak på mastetop og på arm i rundkørsel før Kronprinsesse Marys Bro, Frederikssund

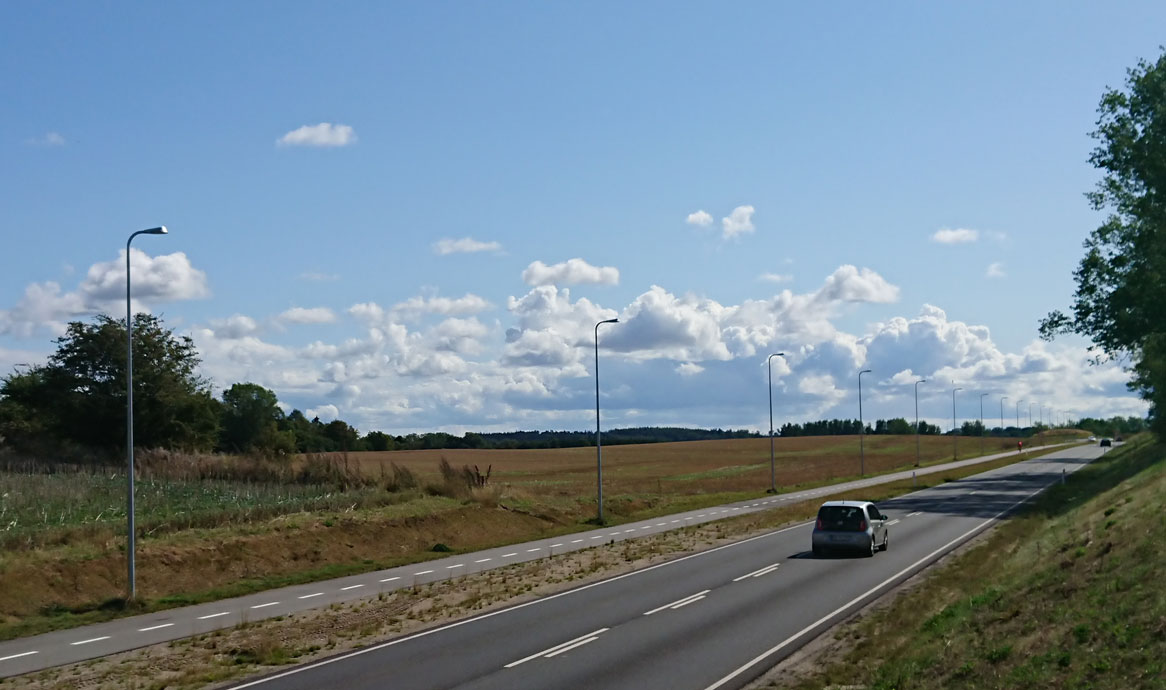

peak_arm_naestved_jz_1166

Peak 380, silvergrå, på arm, Næstved Kommune

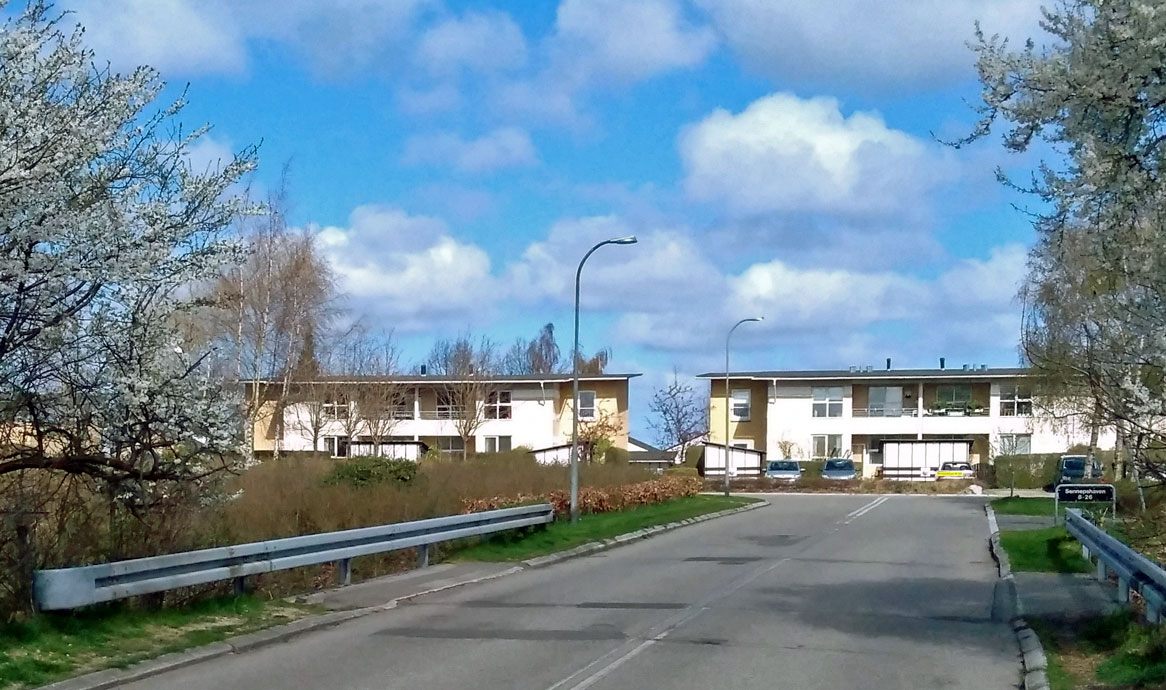

peak_arm_herlev_jz_1166

Peak 380 på Ø60 mm arm, højde 5,5 m

Se flere projekter

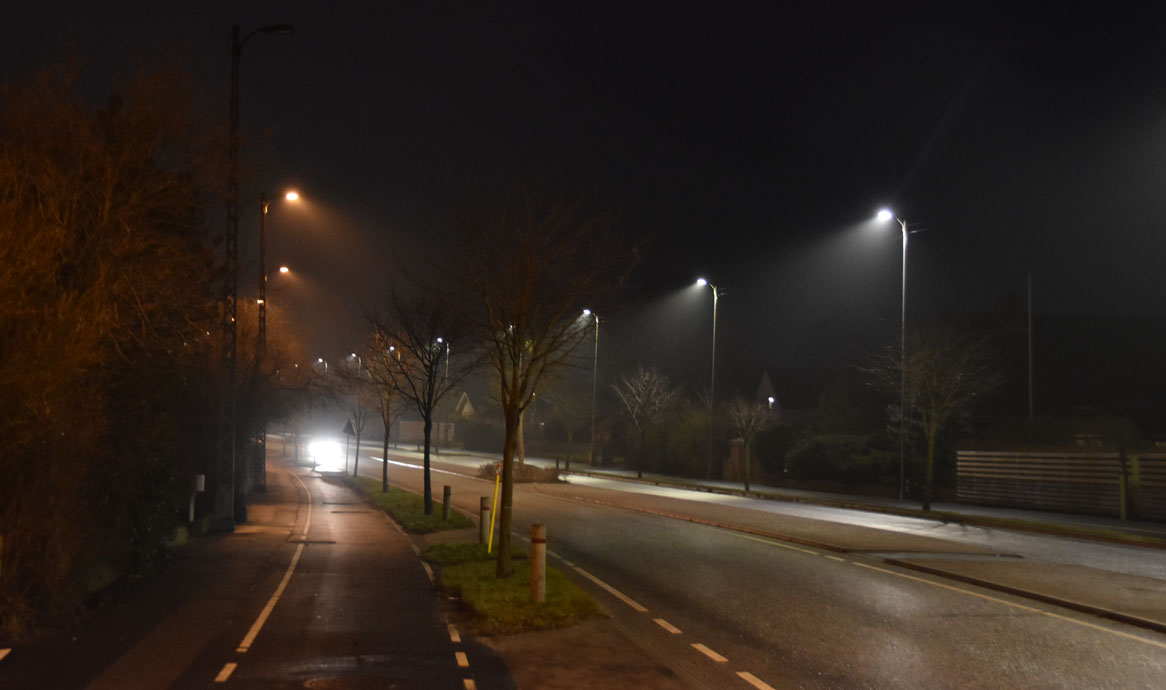

peak_karlslunde_nat_1166

Peak 380 i højre side af vejen, Greve Strandvej

Flere projekter med Peak

DesignAART Designers

Peak består af to hovedformer: en cirkulær skive og en rektangulær overligger. Denne struktur giver en robust funktionalitet og tæthed samt optimal LED afkøling. For at skabe et integreret og enkelt samspil mellem form og funktion er de to hovedformer samlet i et elegant sammenløbende linjeforløb. Den cirkulære, lysende skive giver Peak et diskret og klassisk udtryk, og den kurvede overgang fra skive til overligger er nytænkt og tilfører et moderne touch.

Den intuitive enkelhed i armaturets udtryk og opbygning fortsætter i armaturets fremtidige håndtering, montage og drift. AART Designers har f.eks. udviklet to varianter til montering på henholdsvis vertikal mast og vandret arm. Samme stærke og genkendelige design, men med optimerede og forenklede overgange til mast/arm, tilpasset markedets behov og standarder.

Mere om AART Designers her.
