QUARTO

Vælg variant

Quarto er tegnet af Torsten Thorup og Claus Bonderup tilbage i 80’erne, men er stadig aktuel på grund af sin enkle, klassiske kugleform. Quarto Lampen fra Focus Lighting adskiller sig fra mange tilsvarende produkter ved at ”have næse”; den er trukket lidt længere end den kvarte kugles form, hvilket giver en harmonisk form, der ikke virker afstumpet. Quarto Lampen har gennem årene bevist, at den tilpasser sig sine omgivelser, og samtidig understreger dens diskrete elegance byggeriets kvalitet.

Specifikationer

380 mm

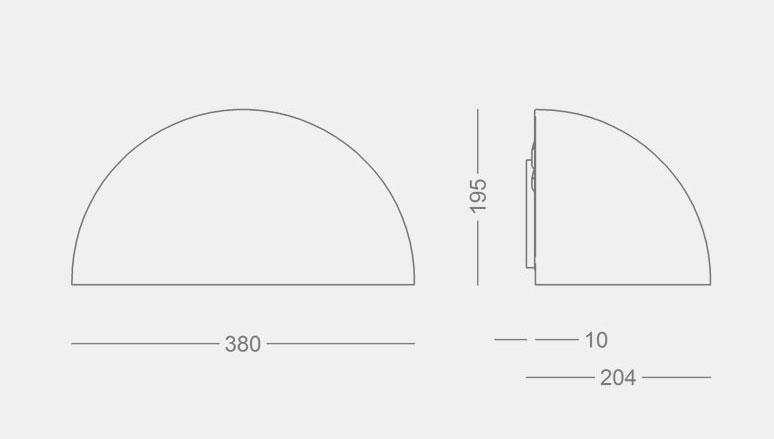

quarto380_skitse

Armaturdata

QUARTO 380
Materiale Varmforzinket stål, messing eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Sort: Noir 900 Sablé, SN351F
Grafitgrå: YW355F
Corten brown: YX355F
Afskærmning Opaliseret polycarbonat, selvslukkende
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 3-polet, 4 mm2 klemme
Klassifikation IP44, klasse I, option for klasse II, IK04
Vægt 2,3 kg


Lyskilde- og driverdata

LED type Bridgelux V8
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Systemforbrug 9, 12 eller 17 W
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 90 Ra
Farvenøjagtighed 3 steps SDCM
Virkningsgrad 74%

Driver LED driver, 20 W
Dæmpbar driver mod tillæg
Startstrøm max 5 A (50% efter 50 µs)
Operationel levetid min 100.000 timer
Alternativ Fås med driver og sensor (radar) for trådløs styring (bluetooth)

Varianter



Varenummer Quarto 380
6808- 9 W LED, 350 mA
6809- 12 W LED, 500 mA
6810- 17 W LED, 700 mA




Kombineres med

Vælg farvekode, farvetemperatur m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve Farvetemperatur, LED
1 = hvid 927 = 2700 K, 90 Ra
3 = sort 930 = 3000 K, 90 Ra
4 = grafitgrå 940 = 4000 K, 90 Ra
6 = blank messing
8 = blank kobber
9 = galvaniseret
17 = corten brown
66 = noir 900

Dæmpning Klasse II
blank = uden dæmp blank = klasse I
V = 1-10 V K = klasse II
D = Dali
R = bluetooth sensor



Eksempel på varenummer: 6810-9930K = Quarto 380, 17 W LED, galvaniseret, 3000 K, 90 Ra, klasse II

quarto380_skitse

Armaturdata

QUARTO 380
Materiale Varmforzinket stål, messing eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Sort: Noir 900 Sablé, SN351F
Grafitgrå: YW355F
Corten brown: YX355F
Afskærmning Opaliseret polycarbonat, selvslukkende
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 3-polet, 4 mm2 klemme
Klassifikation IP44, klasse I, option for klasse II, IK04
Vægt 2,1 kg


Lyskildedata

E27 max 116 W, max længde 145 mm
Vi anbefaler Philips Core Pro LED, 15 W, 2700 K, 15.000 timer
Virkningsgrad 58%


Varianter og tilbehør



Varenummer Quarto 380
6004- max 116 W, E27

Tilbehør
1100-4 E27 LED, Philips Core Pro, 15 W, 2700 K, 80 Ra, 15.000 timers drift
1100-5 E27 LED, Philips Core Pro, 15 W, 3000 K, 80 Ra, 15.000 timers drift



Kombineres med

Vælg farvekode i tabellen og byg varenummeret op som vist i eksemplet.

Farve Klassifikation
1 = hvid blank = klasse I
3 = sort K = klasse II
4 = grafitgrå
6 = blank messing
8 = blank kobber
9 = galvaniseret
17 = corten brown
66 = noir 900




Eksempel på varenummer: 6004-66 = Quarto 380, E27, noir 900

Medier & downloads

helsingor_kobber_1166

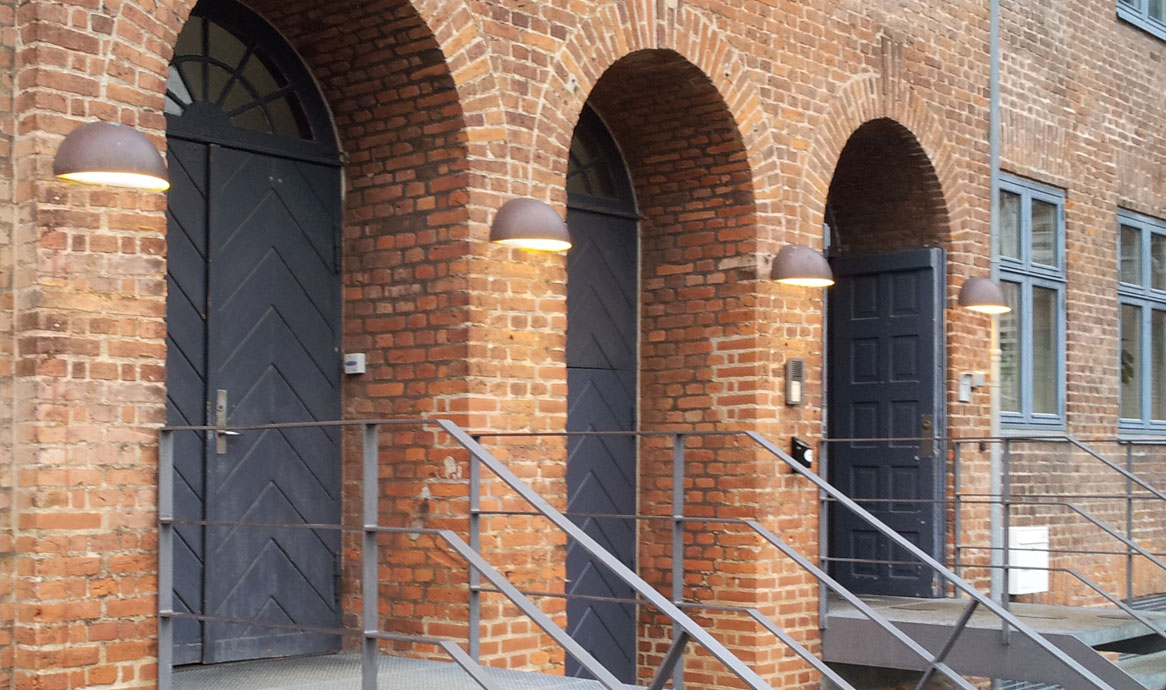

Quarto 380 i kobber, tidligere pakhus i Helsingør havneområde.

DesignTorsten Thorup & Claus Bonderup

Quarto Lampen er et af mange armaturer, som Torsten Thorup og Claus Bonderup har tegnet for Focus Lighting. Samarbejdet begyndte i slutningen af 70'erne med Confetti og andre pendler.

 - Se slide show med Focus-historien her.
