QUARTO

Vælg variant

Quarto er tegnet af Torsten Thorup og Claus Bonderup tilbage i 80’erne, men er stadig aktuel på grund af sin enkle, klassiske kugleform. Quarto Lampen fra Focus Lighting adskiller sig fra mange tilsvarende produkter ved at ”have næse”; den er trukket lidt længere end den kvarte kugles form, hvilket giver en harmonisk form, der ikke virker afstumpet. Quarto Lampen har gennem årene bevist, at den tilpasser sig sine omgivelser, og samtidig understreger dens diskrete elegance byggeriets kvalitet.

Specifikationer

270 mm inde

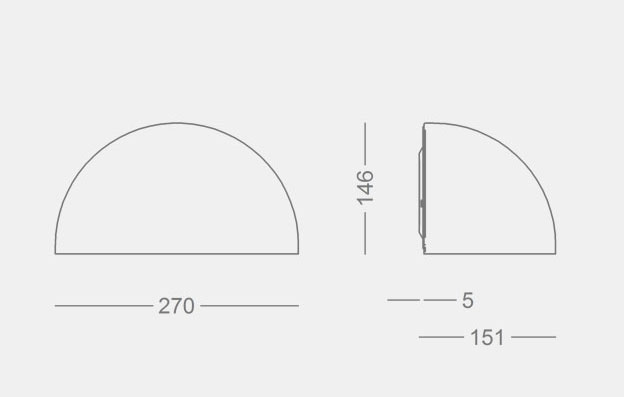

quarto270_inde_skitse

Armaturdata

QUARTO 270 INDENDØRS
Materiale Stål, messing eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Grafitgrå: MO125, tæt på RAL 9007
Afskærmning Opaliseret polycarbonat, selvslukkende
Montering På væg eller vægdåse, evt. som uplight
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 3-polet, 4 mm2 klemme
Klassifikation IP20, klasse I
Vægt 1,3 kg


Lyskilde- og driverdata

LED type Bridgelux V8
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Systemforbrug 6, 9 eller 12 W
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 90 Ra
Farvenøjagtighed 3 steps SDCM
Virkningsgrad 76%

Driver LED driver, 20 W
Dæmpbar mod tillæg
Startstrøm max 5 A (50% efter 50 µs)
Operationel levetid min 100.000 timer
Alternativ Fås med driver og sensor (radar) for trådløs styring (bluetooth)

Varianter



Varenummer Quarto 270 indendørs
4802- 6 W LED, 250 mA
4803- 9 W LED, 350 mA
4804- 12 W LED, 500 mA




Kombineres med

Vælg farvekode, farvetemperatur m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve Farvetemperatur, LED
1 = hvid 927 = 2700 K, 90 Ra
3 = sort 930 = 3000 K, 90 Ra
4 = grafitgrå 940 = 4000 K, 90 Ra
5 = blank krom
6 = blank messing
8 = blank kobber

Dæmpning Klasse II
blank = uden dæmp blank = klasse I
V = 1-10 V K = klasse II
D = Dali
S = switch
R = bluetooth sensor



Eksempel på varenummer: 4803-8927V = Quarto 270 indendørs, 9 W LED, kobber, 2700 K, 90 Ra, 1-10 V dæmp

quarto270_inde_skitse

Armaturdata

QUARTO 270 INDENDØRS
Materiale Stål, messing eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Grafitgrå: MO125, tæt på RAL 9007
Afskærmning Opaliseret polycarbonat, selvslukkende
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 3-polet, 4 mm2 klemme
Klassifikation IP20, klasse I
Vægt 1,1 kg


Lyskildedata

E27 max 57 W, max længde 110 mm, max diameter 56 mm
Se anbefalinger nedenfor.
Virkningsgrad 58%


Varianter og tilbehør



Varenummer Quarto 270 indendørs
4001- max 57 W, E27

Tilbehør
1100-2 E27 LED, Philips Core Pro LED 9 W, 2700 K, 80 Ra, 15.000 timers drift
1100-3 E27 LED, Philips Core Pro LED 9 W, 3000 K, 80 Ra, 15.000 timers drift
1100-6 E27 LED, Deco Aurora dæmpbar, 7,5 W, 2700 K, 80 Ra, 20.000 timers drift



Kombineres med

Vælg farvekode i tabellen og byg varenummeret op som vist i eksemplet.

Farve
1 = hvid
3 = sort
4 = grafitgrå
5 = blank krom
6 = blank messing
8 = blank kobber




Eksempel på varenummer: 4001-3 = Quarto 270 indendørs, E27, sort

Medier & downloads

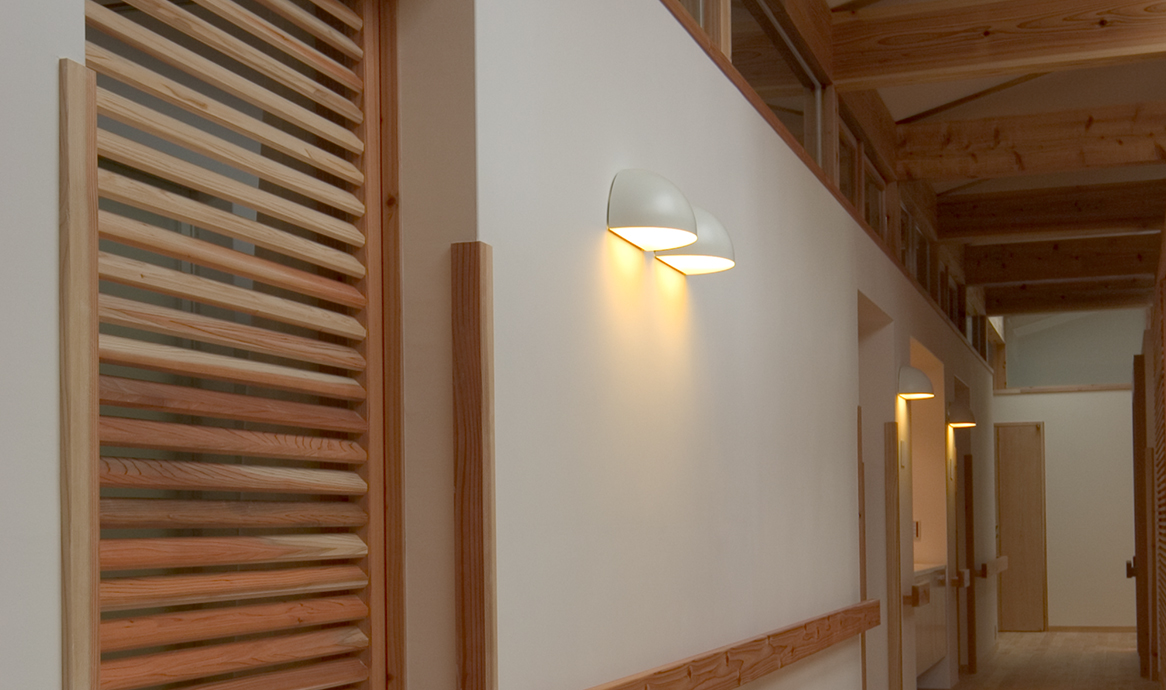

quarto_georgjensen_1166

Quarto 270 hvid

georgjensencrw_4262rehe

Quarto 270 kobber

aarhus_5_1166

Qaurto 270 grafitgrå, Bed&Breakfast hotel i Marselis Havn, Aarhus

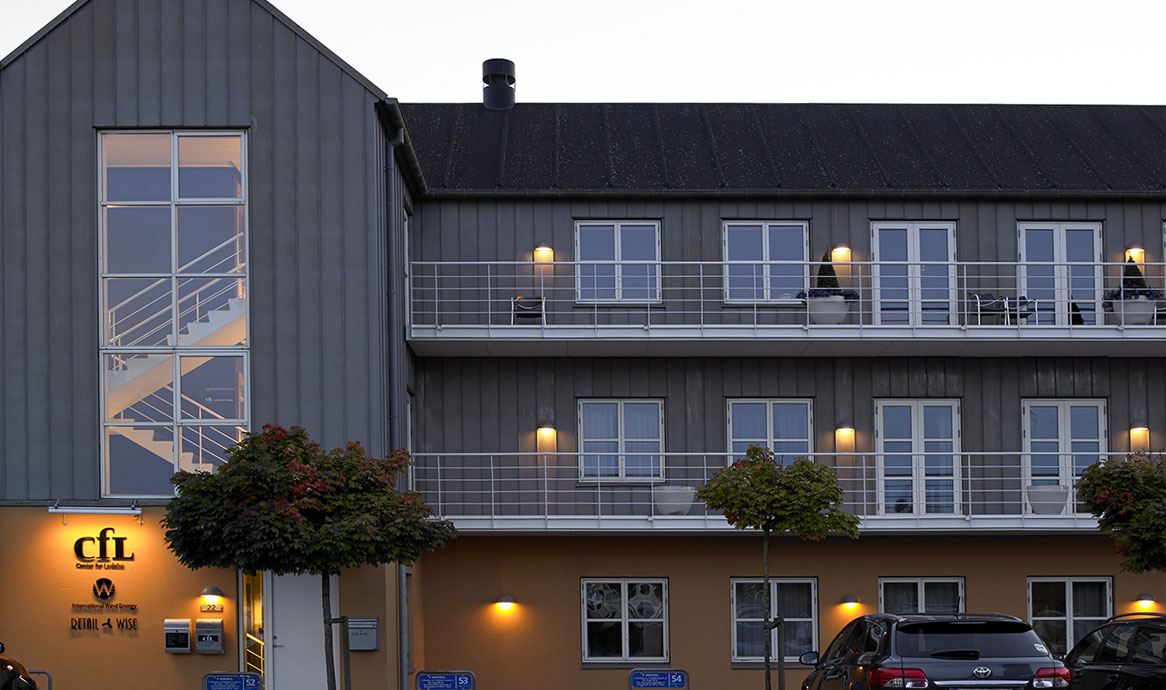

aarhus_3_1166

Quarto 270 grafitgrå, Bed&Breakfast hotel i Marselis Havn, Aarhus

quarto-270_kupfer-unbehandelt_1166

Quarto 270 i ubehandlet kobber, Schweiz

quarto-270_kupfer_close_1166

Quarto 270 i ubehandlet kobber, Schweiz

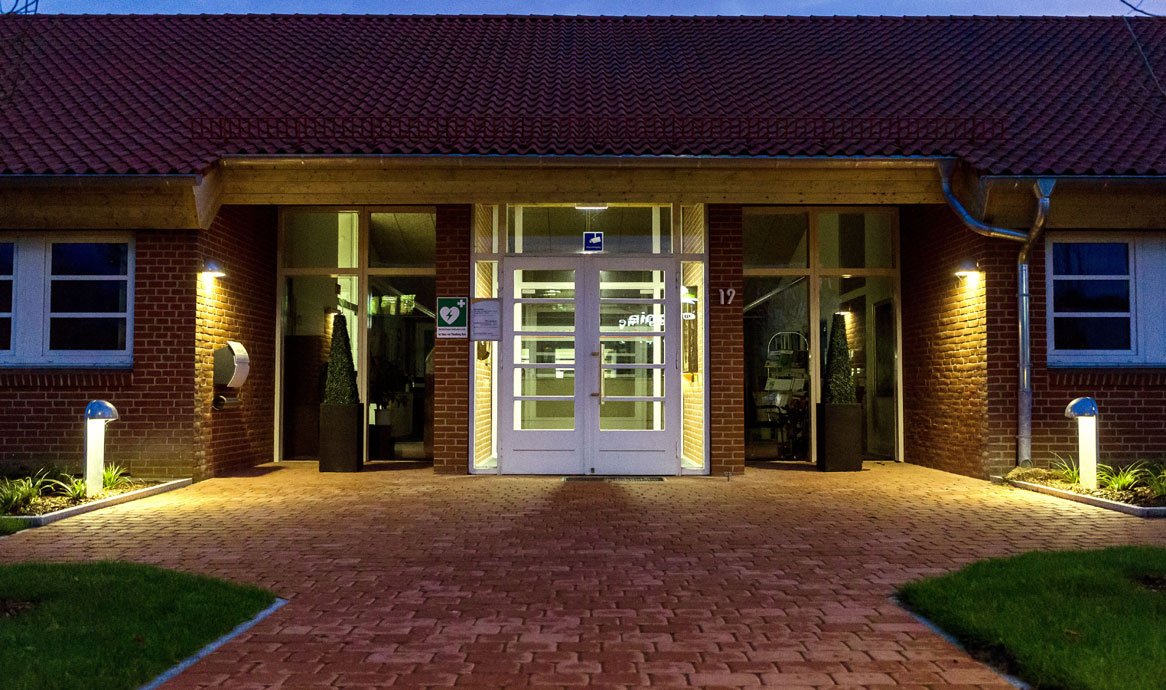

fla-focus-lighting-18_1166

Quarto 270 og Q-stander i galvaniseret udførelse, Flensborg Avis

Se flere billeder fra Flensborg

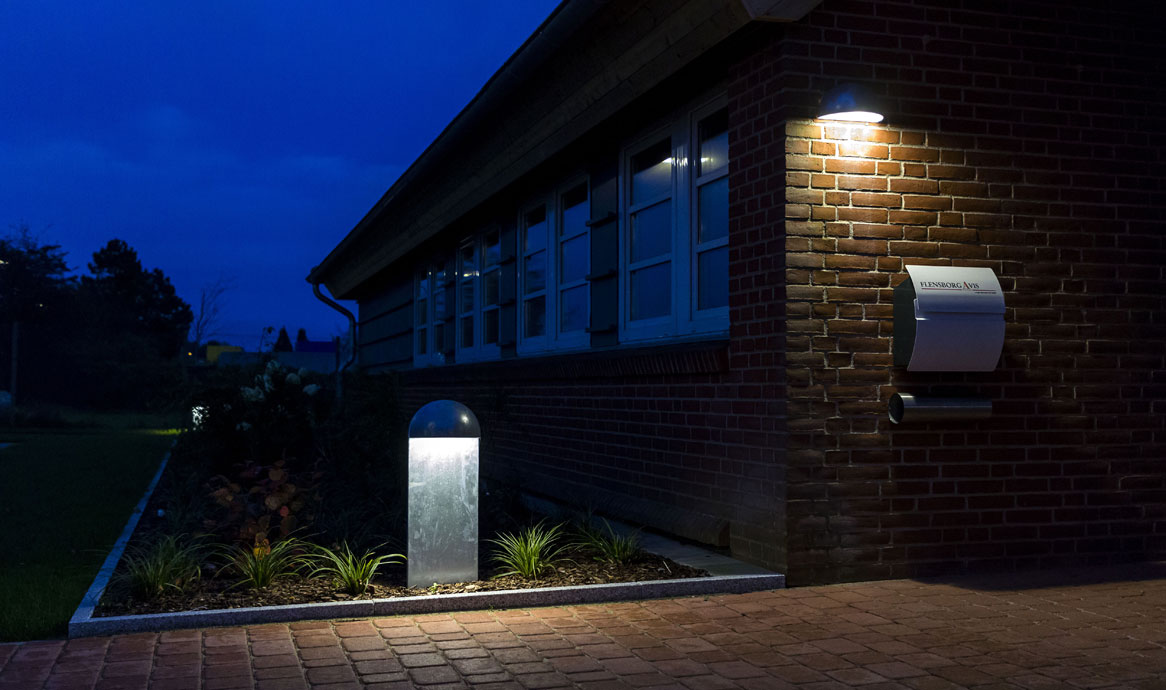

fla-focus-lighting-19_1166

Quarto 270 og Q-Stander, galvaniseret

Se flere billeder

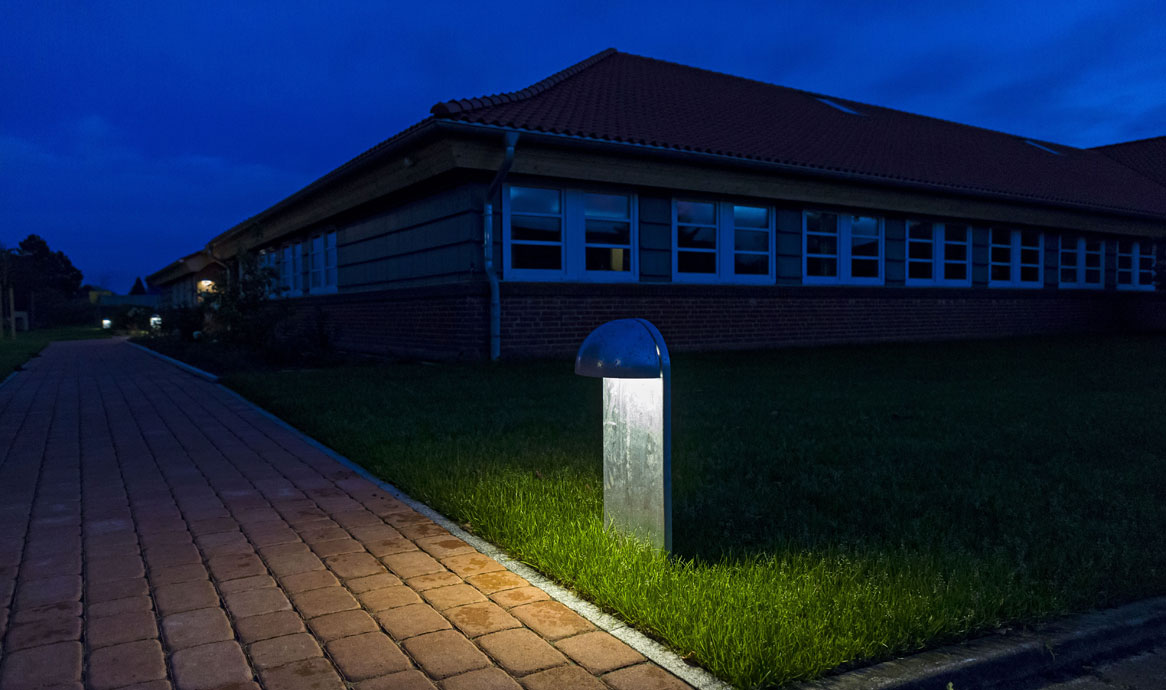

fla-focus-lighting-21_1166

Quarto 270 og Q-Stander, galvaniseret

Se flere billeder

DesignTorsten Thorup & Claus Bonderup

Quarto Lampen er et af mange armaturer, som Torsten Thorup og Claus Bonderup har tegnet for Focus Lighting. Samarbejdet begyndte i slutningen af 70'erne med Confetti og andre pendler.
