Forside / Produkter / WAY tophængt, FF-DA

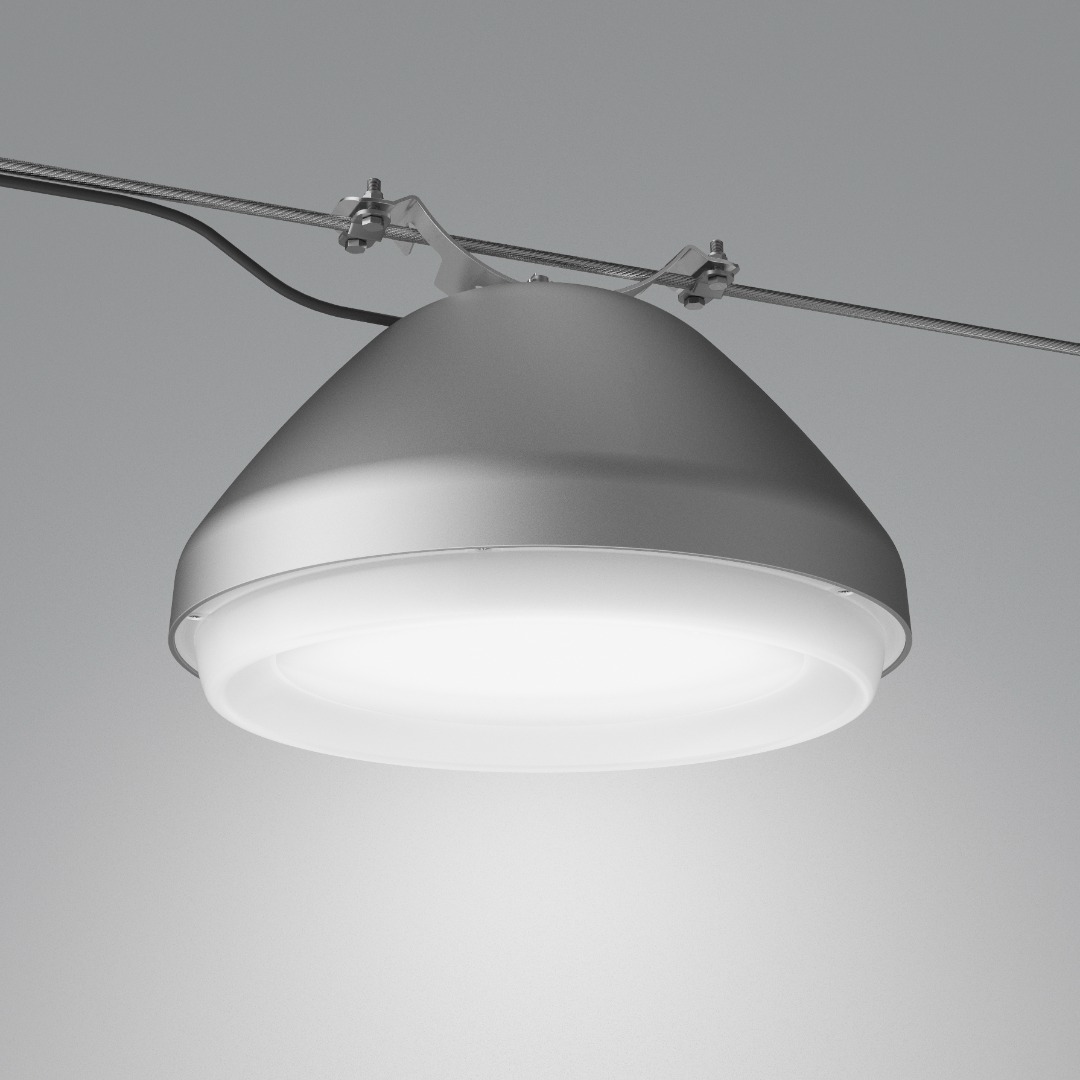

WAY tophængt, FF-DA

WAY er et fleksibelt vejarmatur, som med enkelt tilbehør kan monteres på wire eller på arm.

Den unikke afskærmning giver optisk føring og minimerer blænding.

Specifikationer

WAY tophængt, FF-DA

Vælg variant

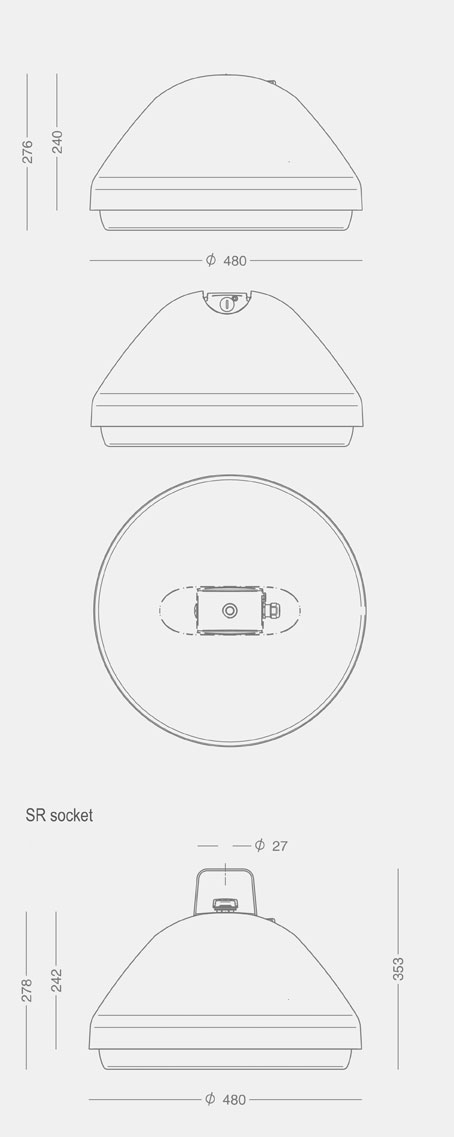

way_topentryeng_f0

Armaturdata

WAY tophængt
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart, slagfast PMMA (acryl) med matteret kant
Montering G 3/4" rørgevind
Ledning Focus leverer og monterer ledning i form af 2 stk 2 m 2,5 mm2 eller 1 stk 10 m 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK08
Korrosionsklasse C4, option for C5
Vægt max 11 kg
Vindfladeareal 0,11 m2 (lateralt)


LED-data

LED med linser 3xFF-DA 2x6 eller 4xFF-DA 2x8 med symmetriske T3 linser
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 3xFF, 70 Ra 3000K: 980-10100 lm
4000K: 1060-10900 lm
LED-lumen, 3xFF, 80 Ra 2700K: 830-8550 lm
3000K: 875-9000 lm
4000K: 925-9550 lm
LED-lumen, 4xFF, 70 Ra 3000K: 2300-22150 lm
4000K: 2500-23950 lm
LED-lumen, 4xFF, 80 Ra 2700K: 1950-18700 lm
3000K: 2050-19700 lm
4000K: 2200-20850 lm
Virkningsgrad 84%
Afskærmningsklasse, 13201-2 2015 G*4


Driverdata

Driver 3xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 80-264 Vac

Driver 4xFF Xitanium Full Xi FP 165 W 0,3-1,0 A, programmerbar
Startstrøm max 41 A (50% efter 440 µs)
Operationel indgangsspænding, AC 160-264 Vac

Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 168-275 Vdc
Nominelt frekvensområde 50-60 Hz
Operationelt frekvensområde 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i

Varianter og tilbehør



Varenummer Way tophængt
9850- 3 x FF-DA T3-sym, programmerbar, max 84 W
9888- 4 x FF-DA T3-sym, programmerbar, max 179 W

Tilbehør
1715-0 Bøjle for montage på enkeltwire
1716-0 Bøjle for montage på enkeltwire, SR sokkel
1717-0 Sæt med møtrikker og låseskiver for 3/4" gevind, SR sokkel



Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827 = 2700 K, 80 Ra *)
17 = corten brown 830 = 3000 K, 80 Ra *)
66 = sort noir 900 840 = 4000 K, 80 Ra *)
*) OBS: Længere leveringstid

Ledning Dæmpning/styring
2 = 2 stk 2 m 1x2,5 mm2 blank = programmerbar
10 = 1 stk 10 m 2x1 mm2 D = DALI-2 (4/5-leder kabel)
F = LineSwitch
R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)


Eksempel på varenummer: 9888-97302 = Way tophængt, 4xFF-DA T3-sym linser, silvergrå, 3000 K, 70 Ra, klasse II, 2x 2 m ledning

way_topentryeng_f0

Armaturdata

WAY tophængt
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart, slagfast PMMA (acryl) med matteret kant
Montering G 3/4" rørgevind
Ledning Focus leverer og monterer ledning i form af 2 stk 2 m 2,5 mm2 eller 1 stk 10 m 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK08
Korrosionsklasse C4, option for C5
Vægt max 11 kg
Vindfladeareal 0,11 m2 (lateralt)


LED-data

LED med linser 3xFF-DA 2x6 eller 4xFF-DA 2x8 med symmetriske MEW linser
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 3xFF, 70 Ra 3000K: 980-10100 lm
4000K: 1060-10900 lm
LED-lumen, 3xFF, 80 Ra 2700K: 830-8550 lm
3000K: 875-9000 lm
4000K: 925-9550 lm
LED-lumen, 4xFF, 70 Ra 3000K: 2300-22150 lm
4000K: 2500-23950 lm
LED-lumen, 4xFF, 80 Ra 2700K: 1950-18700 lm
3000K: 2050-19700 lm
4000K: 2200-20850 lm
Virkningsgrad 87%
Afskærmningsklasse, 13201-2 2015 G*6


Driverdata

Driver 3xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 80-264 Vac

Driver 4xFF Xitanium Full Xi FP 165 W 0,3-1,0 A, programmerbar
Startstrøm max 41 A (50% efter 440 µs)
Operationel indgangsspænding, AC 160-264 Vac

Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 168-275 Vdc
Nominelt frekvensområde 50-60 Hz
Operationelt frekvensområde 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i

Varianter og tilbehør



Varenummer Way tophængt
9854- 3 x FF-DA MEW-sym, programmerbar, max 84 W
9889- 4 x FF-DA MEW-sym, programmerbar, max 179 W

Tilbehør
1715-0 Bøjle for montage på enkeltwire
1716-0 Bøjle for montage på enkeltwire, SR sokkel
1717-0 Sæt med møtrikker og låseskiver for 3/4" gevind, SR sokkel



Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827 = 2700 K, 80 Ra *)
17 = corten brown 830 = 3000 K, 80 Ra *)
66 = sort noir 900 840 = 4000 K, 80 Ra *)
*) OBS: Længere leveringstid

Ledning Dæmpning/styring
2 = 2 stk 2 m 1x2,5 mm2 blank = programmerbar
10 = 1 stk 10 m 2x1 mm2 D = DALI-2 (4/5-leder kabel)
F = LineSwitch
R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)


Eksempel på varenummer: 9889-97302 = Way tophængt, 4xFF-DA MEW-sym linser, silvergrå, 3000 K, 70 Ra, klasse II, 2x 2 m ledning

way_topentryeng_f0

Armaturdata

WAY tophængt
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart, slagfast PMMA (acryl) med matteret kant
Montering G 3/4" rørgevind
Ledning Focus leverer og monterer ledning i form af 2 stk 2 m 2,5 mm2 eller 1 stk 10 m 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK08
Korrosionsklasse C4, option for C5
Vægt max 11 kg
Vindfladeareal 0,11 m2 (lateralt)


LED-data

LED med linser 3xFF-DA 2x6 eller 4xFF-DA 2x8 med CAT linser
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 3xFF, 70 Ra 3000K: 980-10100 lm
4000K: 1060-10900 lm
LED-lumen, 3xFF, 80 Ra 2700K: 830-8550 lm
3000K: 875-9000 lm
4000K: 925-9550 lm
LED-lumen, 4xFF, 70 Ra 3000K: 2300-22150 lm
4000K: 2500-23950 lm
LED-lumen, 4xFF, 80 Ra 2700K: 1950-18700 lm
3000K: 2050-19700 lm
4000K: 2200-20850 lm
Virkningsgrad 87,5%
Afskærmningsklasse, 13201-2 2015 G*6


Driverdata

Driver 3xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 80-264 Vac

Driver 4xFF Xitanium Full Xi FP 165 W 0,3-1,0 A, programmerbar
Startstrøm max 41 A (50% efter 440 µs)
Operationel indgangsspænding, AC 160-264 Vac

Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 168-275 Vdc
Nominelt frekvensområde 50-60 Hz
Operationelt frekvensområde 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i

Varianter og tilbehør



Varenummer Way tophængt
9856- 3 x FF-DA CAT, programmerbar, max 84 W
9890- 4 x FF-DA CAT, programmerbar, max 179 W

Tilbehør
1715-0 Bøjle for montage på enkeltwire
1716-0 Bøjle for montage på enkeltwire, SR sokkel
1717-0 Sæt med møtrikker og låseskiver for 3/4" gevind, SR sokkel



Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827 = 2700 K, 80 Ra *)
17 = corten brown 830 = 3000 K, 80 Ra *)
66 = sort noir 900 840 = 4000 K, 80 Ra *)
*) OBS: Længere leveringstid

Ledning Dæmpning/styring
2 = 2 stk 2 m 1x2,5 mm2 blank = programmerbar
10 = 1 stk 10 m 2x1 mm2 D = DALI-2 (4/5-leder kabel)
F = LineSwitch
R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)


Eksempel på varenummer: 9856-98302 = Way tophængt, 3xFF-DA CAT linser, silvergrå, 3000 K, 80 Ra, klasse II, 2x 2 m ledning

Medier & downloads

Produktinformation

Produktblad, Way tophængt, FF-DA boardPDF Målskitser, Way med Zhaga soklerPDF Anbefalet antal armaturer pr. sikringPDF Montering, Way tophængtPDF Montering på bøjle for enkeltwire 1715-0PDF Montering med brug af 1717-0, fittings for beslagPDF Montering bøjle enkeltwire 1716-0 til Zhaga sokkelPDF RoHS deklarationPDF

Udbudstekster

Way tophængt, FF-DA boardDOCX Way tophængt, FF-DA boardPDF

3D filer

Way 3D for RevitRFA Way 3D for Revit - beskrivelseTXT Way 3D for ArchicadGSM Way 3D for AutoCadDWG Way 2D for AutoCadDWG Way 3D Studio3DS Way 3D for SketchupSKP Way 3DFBX Way 3DSTL Way 3DIFC

Fotos

Way tophængt, FF-DA boardJPG Produktfoto, Way sidehængtJPG Way tophængt, Avedoere HavnevejPDF Way tophængt, Aarhus CPDF Way m. sensor, Groningen, HollandPDF

Lystekniske data

FF-DA, T3-sym

3 x FF-DA T3-sym, 3000 K, 70 Ra LDT 3 x FF-DA T3-sym, 3000 K, 70 Ra PDF 3 x FF-DA T3-sym, 4000 K, 70 Ra LDT 3 x FF-DA T3-sym, 4000 K, 70 Ra PDF 3 x FF-DA T3-sym, 2700 K, 80 Ra LDT 3 x FF-DA T3-sym, 2700 K, 80 Ra PDF 3 x FF-DA T3-sym, 3000 K, 80 Ra LDT 3 x FF-DA T3-sym, 3000 K, 80 Ra PDF 3 x FF-DA T3-sym, 4000 K, 80 Ra LDT 3 x FF-DA T3-sym, 4000 K, 80 Ra PDF 4 x FF-DA T3-sym, 3000 K, 70 RaLDT 4 x FF-DA T3-sym, 3000 K, 70 RaPDF 4 x FF-DA T3-sym, 4000 K, 70 RaLDT 4 x FF-DA T3-sym, 4000 K, 70 RaPDF 4 x FF-DA T3-sym, 2700 K, 80 RaLDT 4 x FF-DA T3-sym, 2700 K, 80 RaPDF 4 x FF-DA T3-sym, 3000 K, 80 RaLDT 4 x FF-DA T3-sym, 3000 K, 80 RaPDF 4 x FF-DA T3-sym, 4000 K, 80 RaLDT 4 x FF-DA T3-sym, 4000 K, 80 RaPDF

FF-DA, MEW-sym

3 x FF-DA MEW-sym, 3000 K, 70 Ra LDT 3 x FF-DA MEW-sym, 3000 K, 70 Ra PDF 3 x FF-DA MEW-sym, 4000 K, 70 Ra LDT 3 x FF-DA MEW-sym, 4000 K, 70 Ra PDF 3 x FF-DA MEW-sym, 2700 K, 80 Ra LDT 3 x FF-DA MEW-sym, 2700 K, 80 Ra PDF 3 x FF-DA MEW-sym, 3000 K, 80 Ra LDT 3 x FF-DA MEW-sym, 3000 K, 80 Ra PDF 3 x FF-DA MEW-sym, 4000 K, 80 Ra LDT 3 x FF-DA MEW-sym, 4000 K, 80 Ra PDF 4 x FF-DA MEW-sym, 3000 K, 70 Ra LDT 4 x FF-DA MEW-sym, 3000 K, 70 Ra PDF 4 x FF-DA MEW-sym, 4000 K, 70 RaLDT 4 x FF-DA MEW-sym, 4000 K, 70 RaPDF 4 x FF-DA MEW-sym, 2700 K, 80 RaLDT 4 x FF-DA MEW-sym, 2700 K, 80 RaPDF 4 x FF-DA MEW-sym, 3000 K, 80 RaLDT 4 x FF-DA MEW-sym, 3000 K, 80 RaPDF 4 x FF-DA MEW-sym, 4000 K, 80 RaLDT 4 x FF-DA MEW-sym, 4000 K, 80 RaPDF

FF-DA, CAT

3 x FF-DA CAT, 3000 K, 70 Ra LDT 3 x FF-DA CAT, 3000 K, 70 Ra PDF 3 x FF-DA CAT, 4000 K, 70 Ra LDT 3 x FF-DA CAT, 4000 K, 70 Ra PDF 3 x FF-DA CAT, 2700 K, 80 Ra LDT 3 x FF-DA CAT, 2700 K, 80 Ra PDF 3 x FF-DA CAT, 3000 K, 80 Ra LDT 3 x FF-DA CAT, 3000 K, 80 Ra PDF 3 x FF-DA CAT, 4000 K, 80 Ra LDT 3 x FF-DA CAT, 4000 K, 80 Ra PDF 4 x FF-DA CAT, 3000 K, 70 Ra LDT 4 x FF-DA CAT, 3000 K, 70 Ra PDF 4 x FF-DA CAT, 4000 K, 70 Ra LDT 4 x FF-DA CAT, 4000 K, 70 Ra PDF 4 x FF-DA CAT, 2700 K, 80 Ra LDT 4 x FF-DA CAT, 2700 K, 80 Ra PDF 4 x FF-DA CAT, 3000 K, 80 Ra LDT 4 x FF-DA CAT, 3000 K, 80 Ra PDF 4 x FF-DA CAT, 4000 K, 80 Ra LDT 4 x FF-DA CAT, 4000 K, 80 Ra PDF

Alle ldt-filer

LDT.zipZIP
way_2836_1166

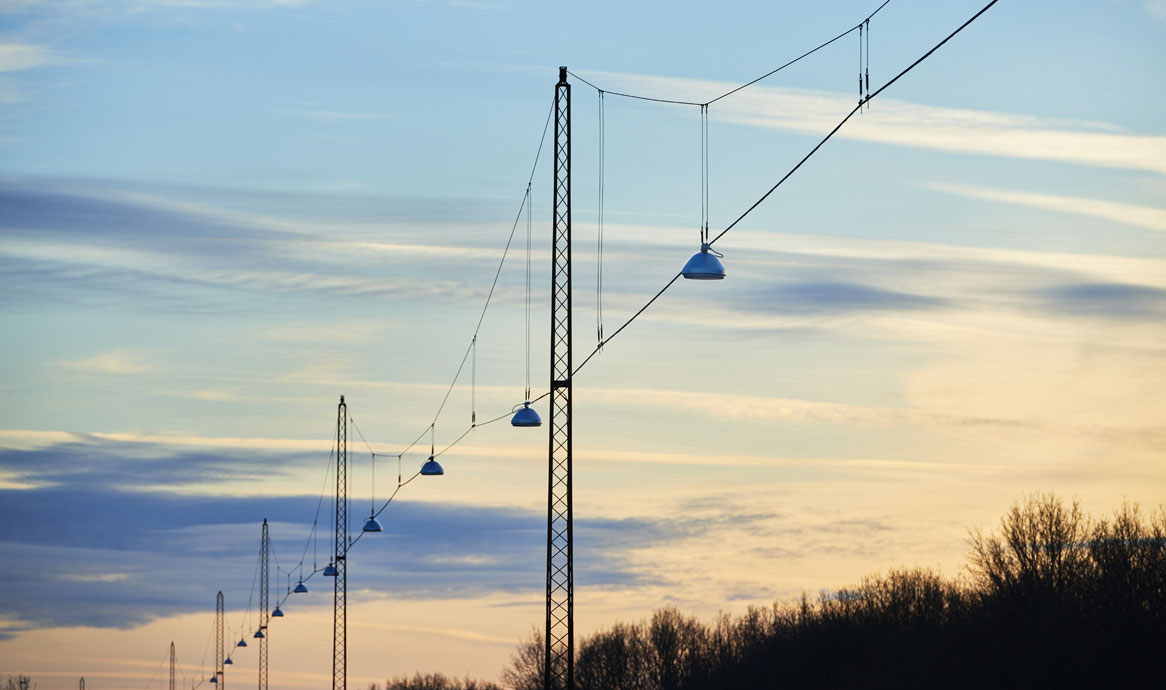

Way tophængt, silvergrå, Brøndby Kommune, Avedøre Havnevej

Flere billeder af Way
way_2803_close_1166

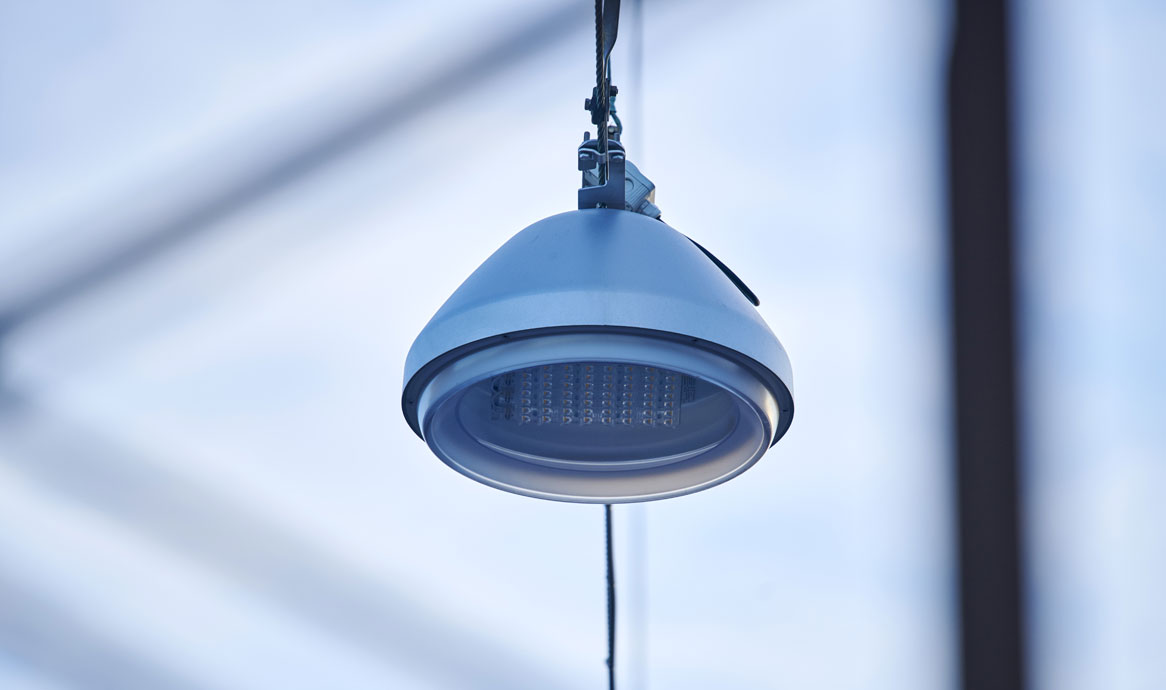

Way tophængt, op til 24.000 lumen og symmetrisk vådvejsoptik, Avedøre Havnevej

Flere billeder af Way
way_8651_1166

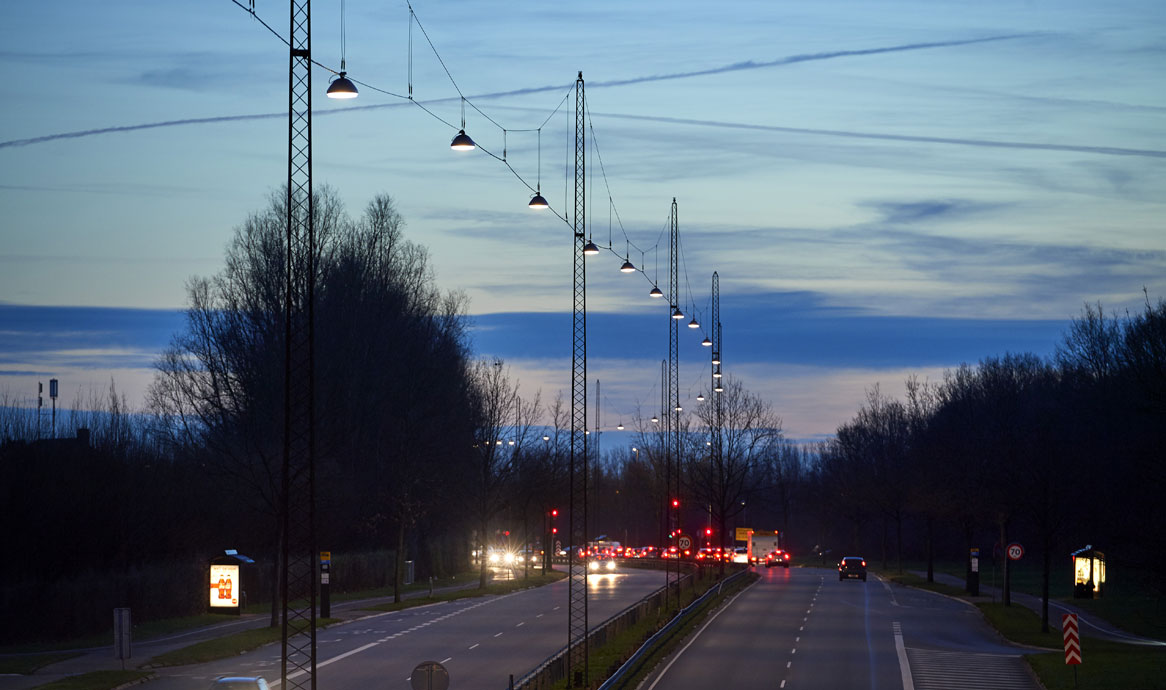

Way silvergrå, Brøndby Kommune, Avedøre Havnevej

Se flere billeder af Way
way_8666_l_1166

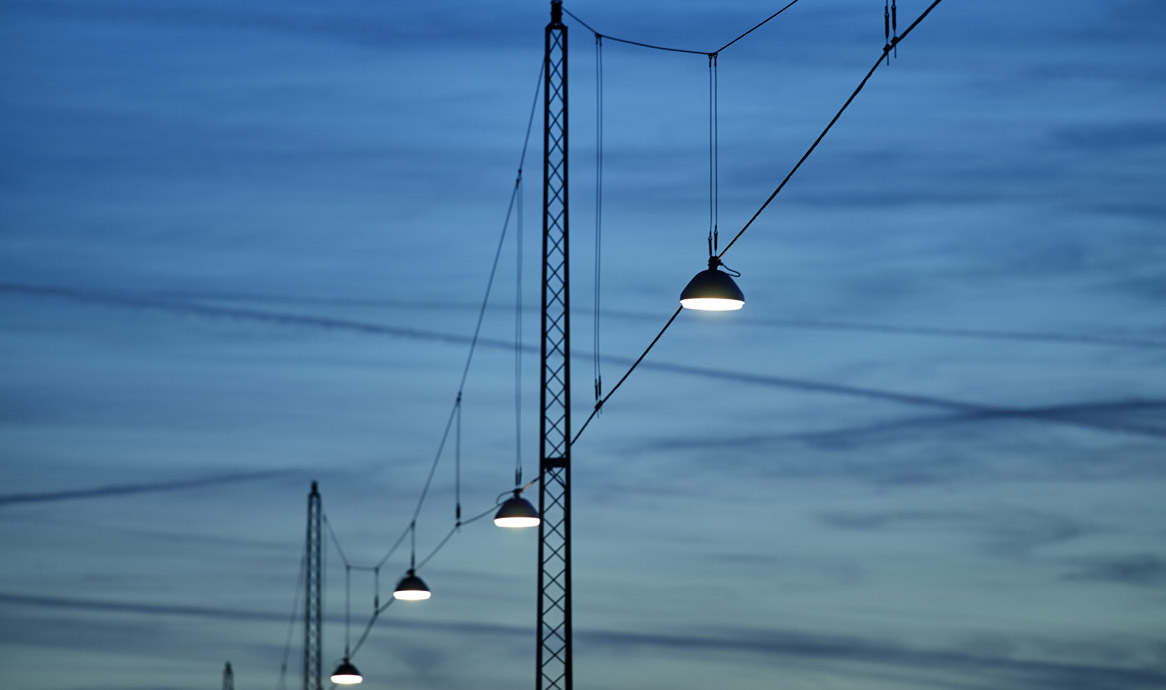

Way - "showing the way" - med sin lysende ring - uden at blænde

Se flere billeder af Way
way_8742_l_1166

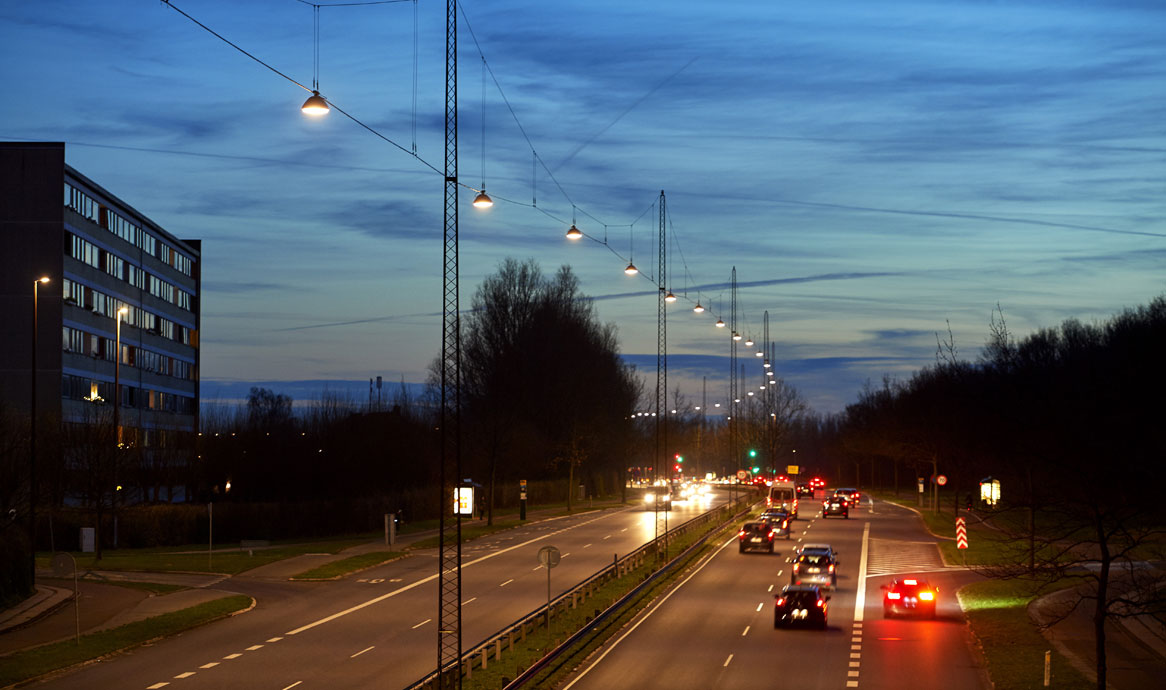

Way med vådvejsoptik, 24.000 lumen

Flere billeder af Way tophængt
way_sky_stockholm_9650_1166

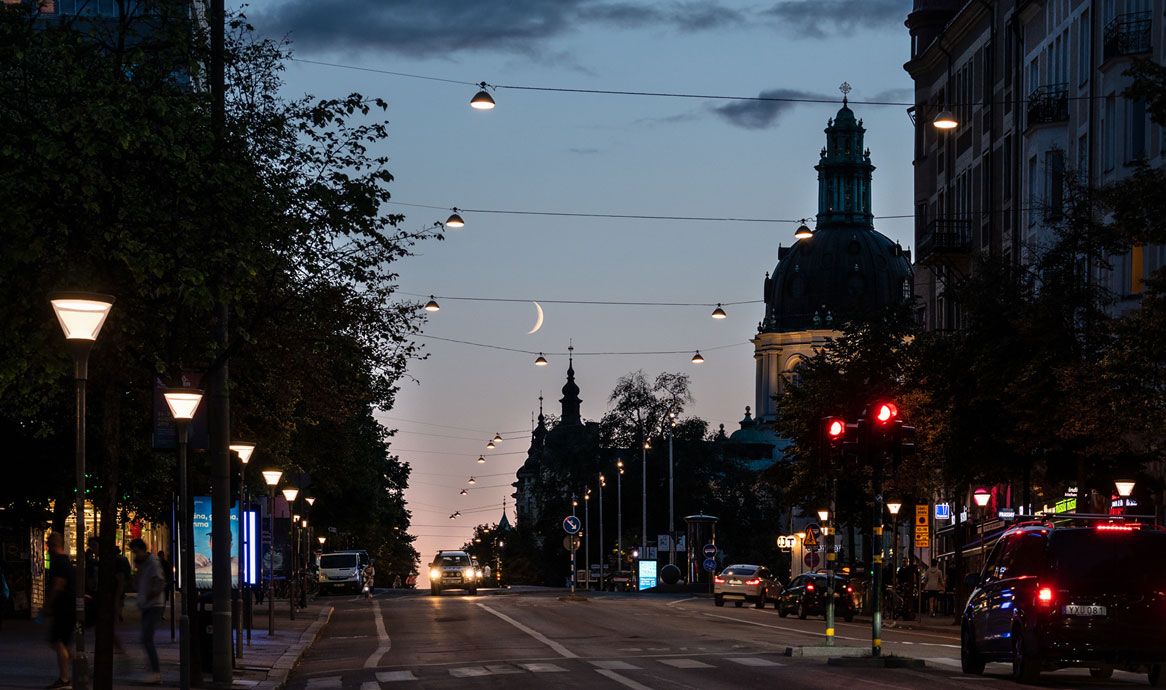

Way og Sky på Sveavägen i Stockholm. Armaturerne er forberedt for smart city løsninger med SR sokkel.

Se flere billeder fra Stockholm
way_stockholm_9652_1166

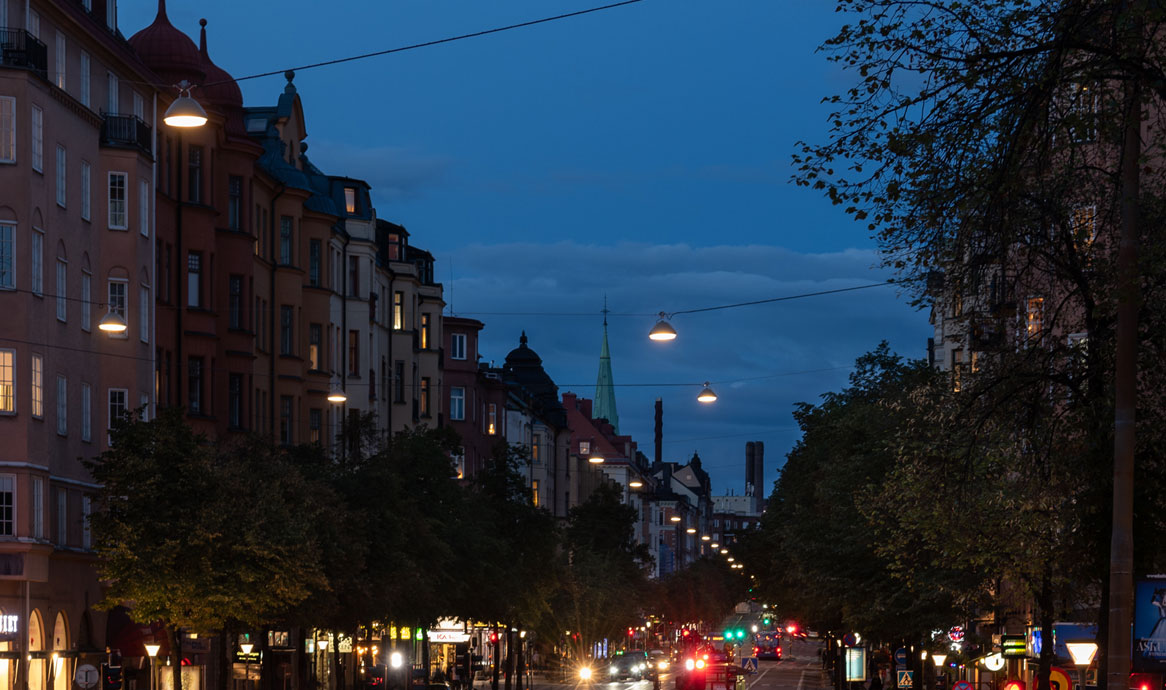

Way, Sveavägen i Stockholm.

Flere billeder fra Stockholm
waywire_close_5570_1166

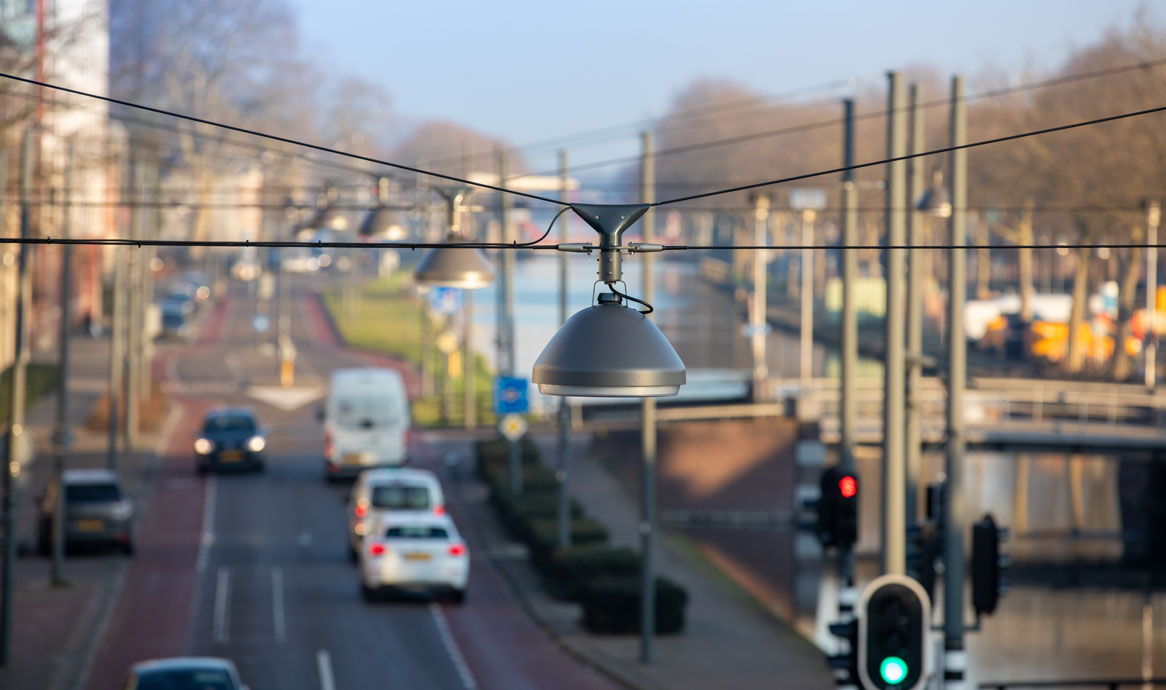

Way er brugt i mange varianter i hollandske Helmond. Alle med Zhaga sokkel for kommunikation.

Se flere billeder fra Helmond
waywire_longrow_5612_1166

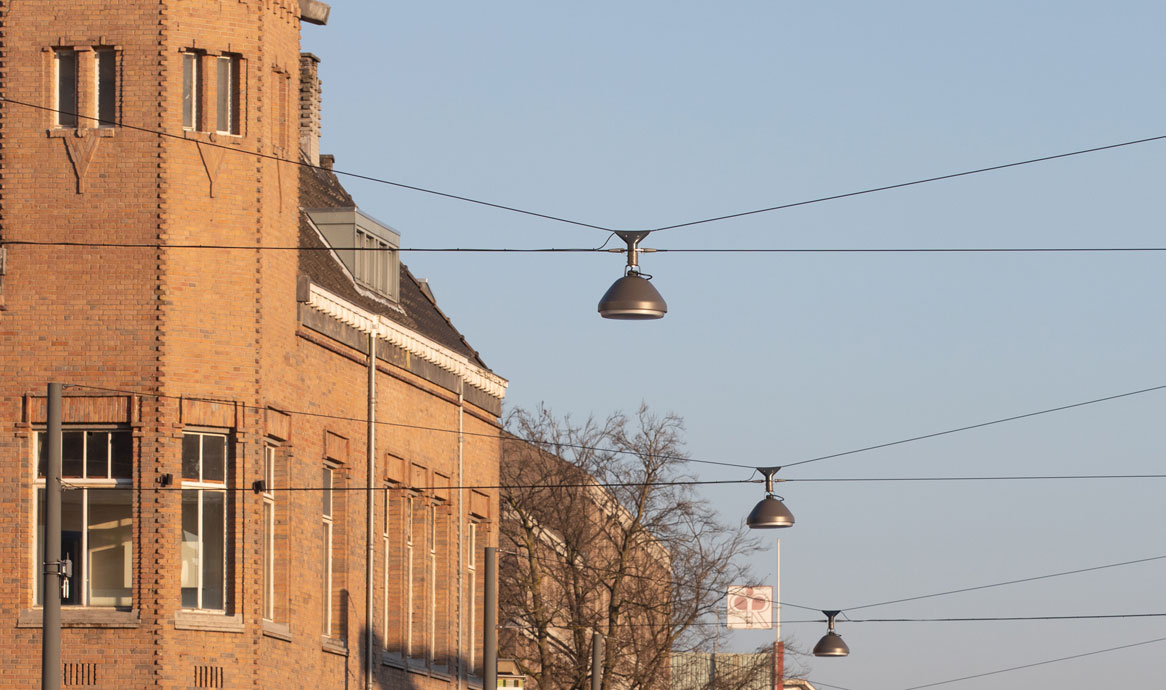

Way, grafitgrå, Helmond, Holland. Alle med Zhaga Book 18 sokkel for smart city formål.

Se flere billeder fra Helmond
waywire_longrow_5431_1166

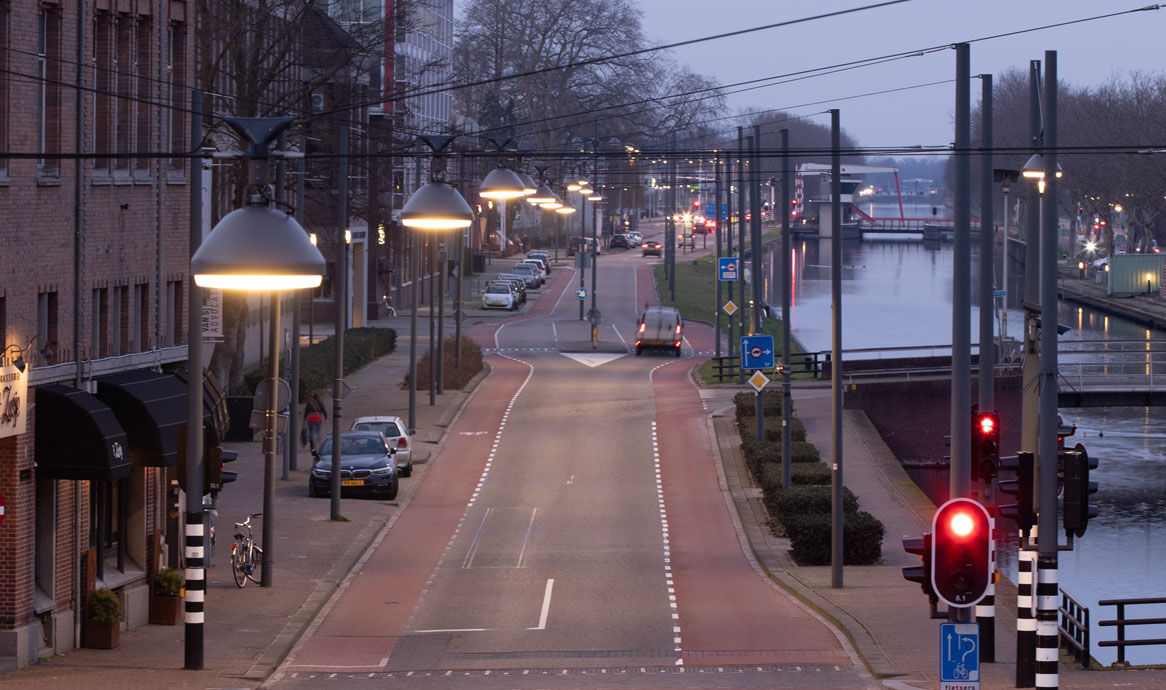

Way viser vej med sin lysende ring, som begrænser blænding. Her Helmond, Holland. Alle med SR sokkel for kommunikation.

Se flere billeder fra Helmond

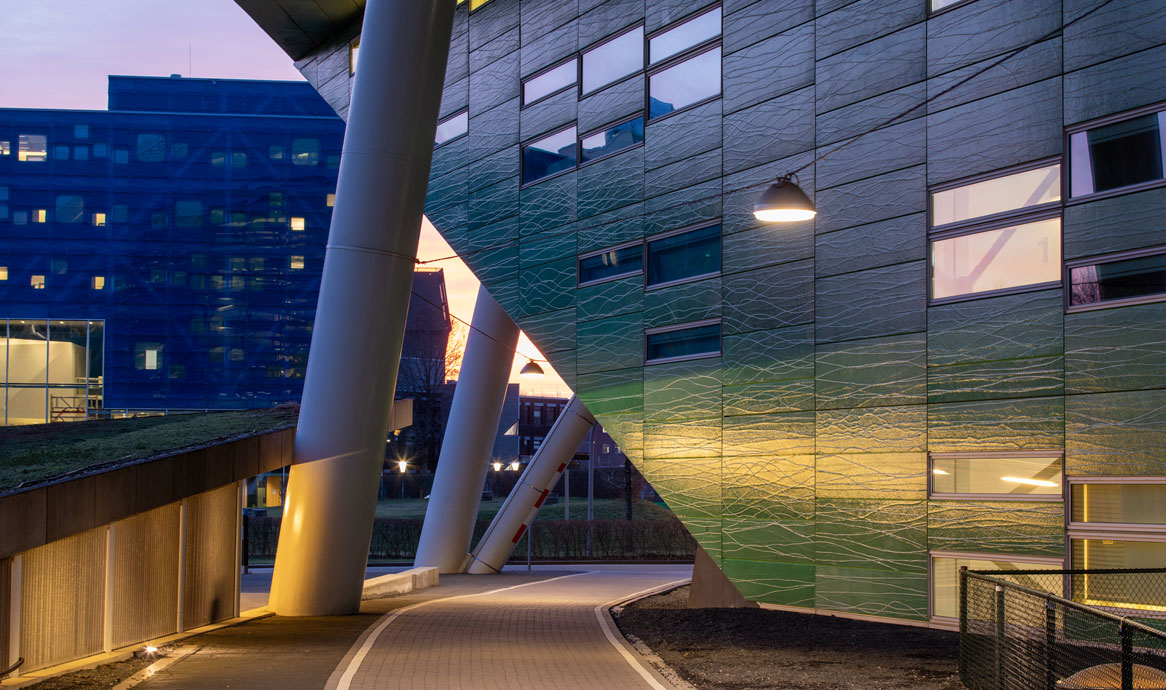

way_wire_547a2642_1166

Way omkring Campus Zernike, Groningen, Holland

Se flere billeder fra Groningen
way_wire_4_udenlys_1166

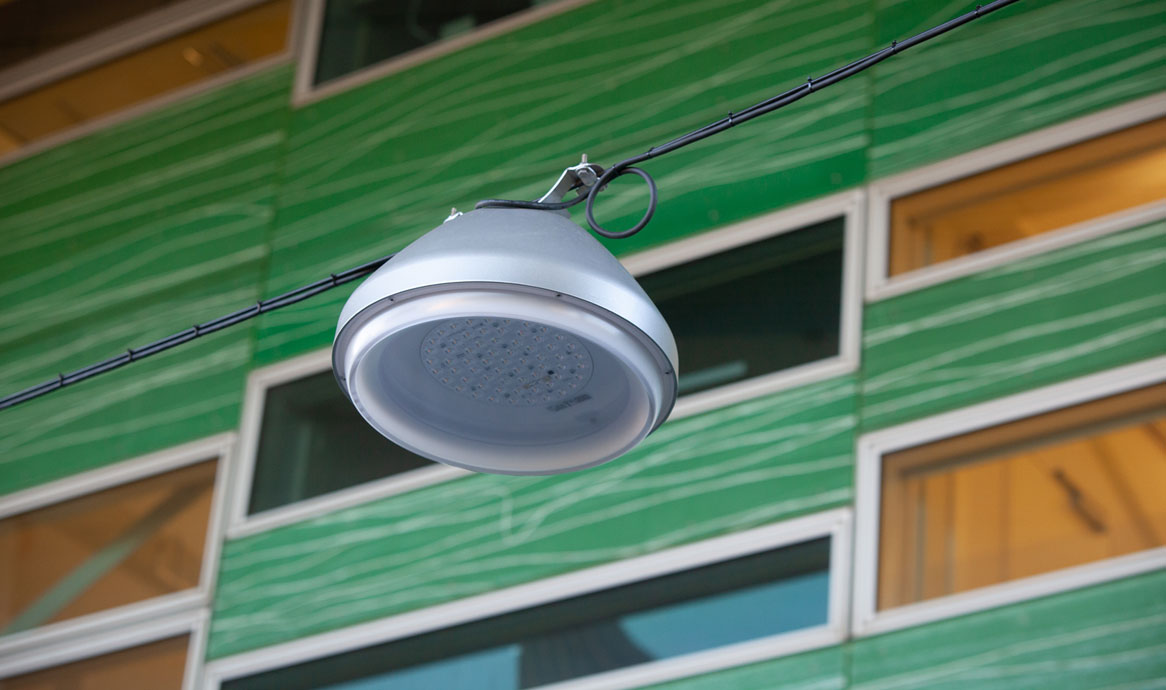

Way wirehængt med rundt LED board, Groningen, Holland

Se flere billeder fra Groningen

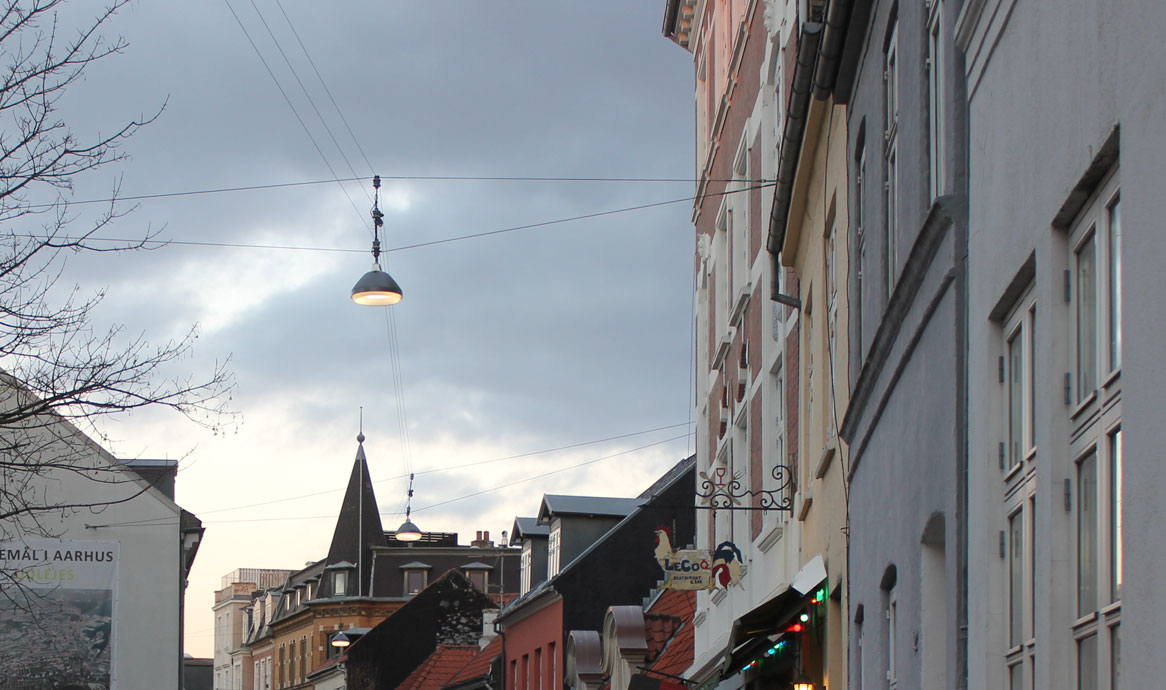

way_aarhusc_0921_1166

Way med cirkulær LED og catenary linser, Aarhus C. Den opaliserede kant sikrer behageligt lys og giver optisk føring.

Se flere billeder fra Aarhus
way_aarhusc_0960_1166

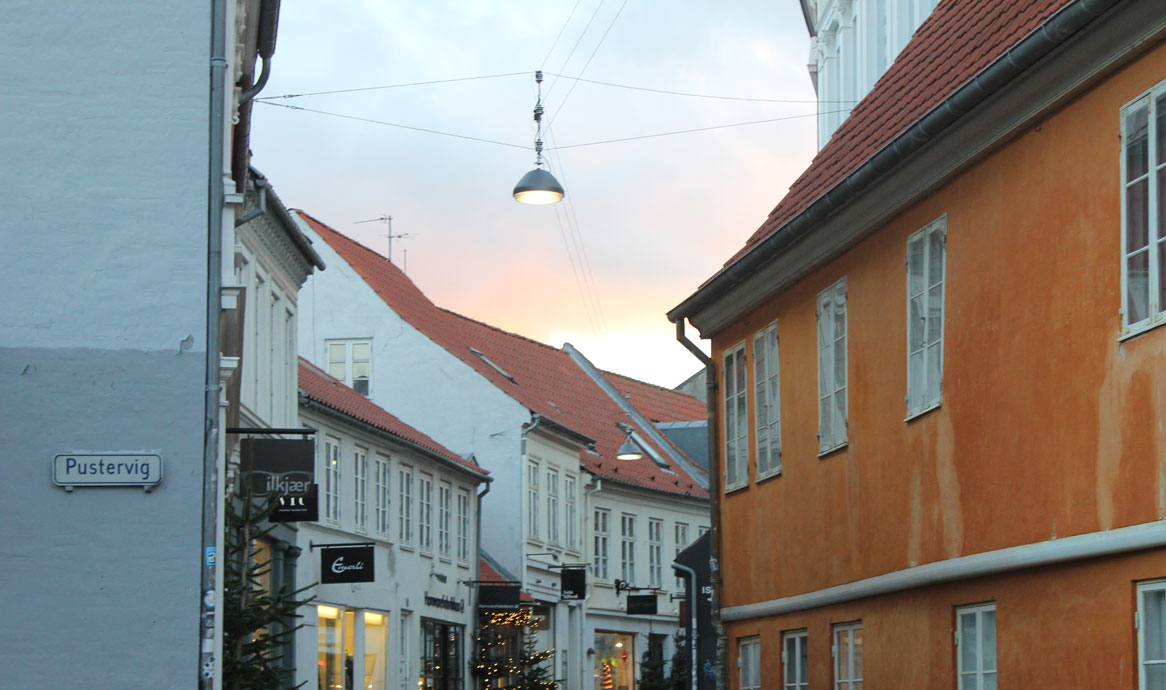

Way, grafitgrå, viser vej gennem Aarhus C

Se flere billeder fra Aarhus
way_aarhusc_0980_1166

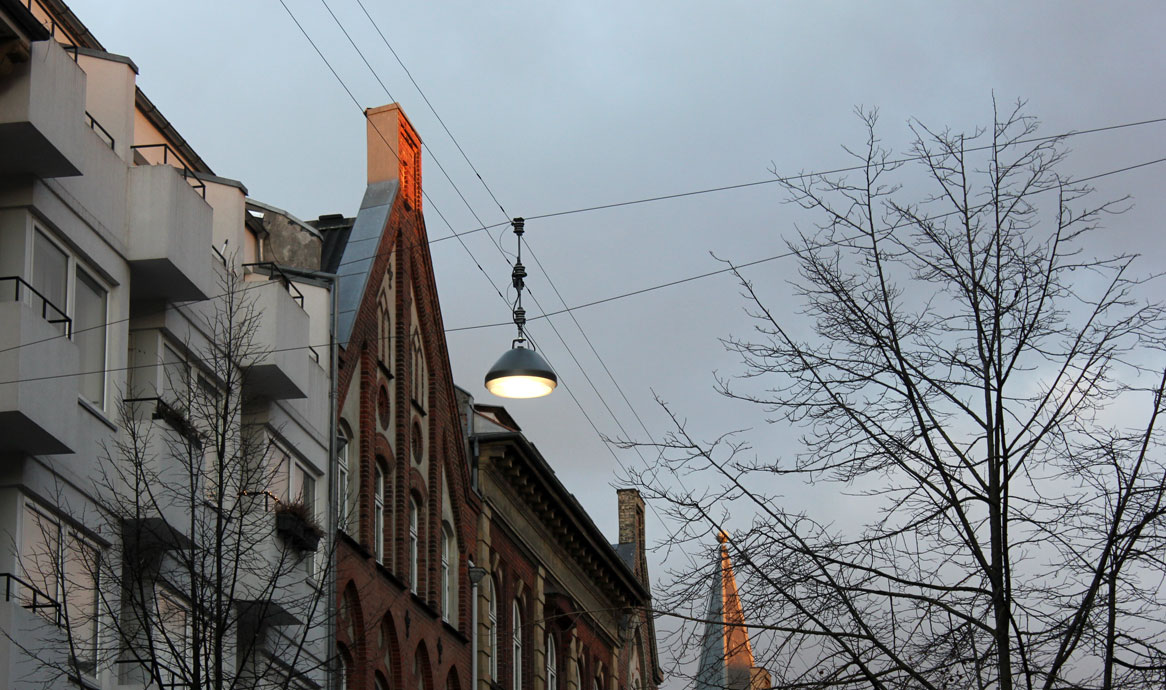

Der er monteret sensor-ready Zhaga Book 18 sokkel på Way i Aarhus C

Se flere billeder fra Aarhus
way_aarhusc_2015_1166

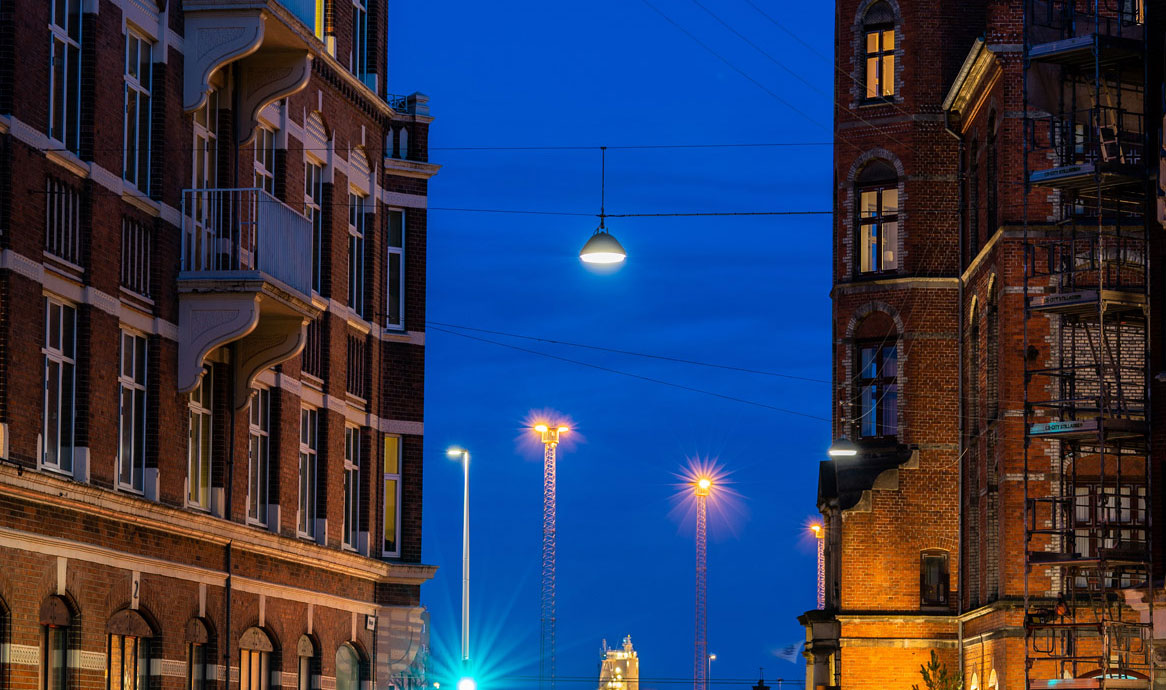

Way - Aarhus C

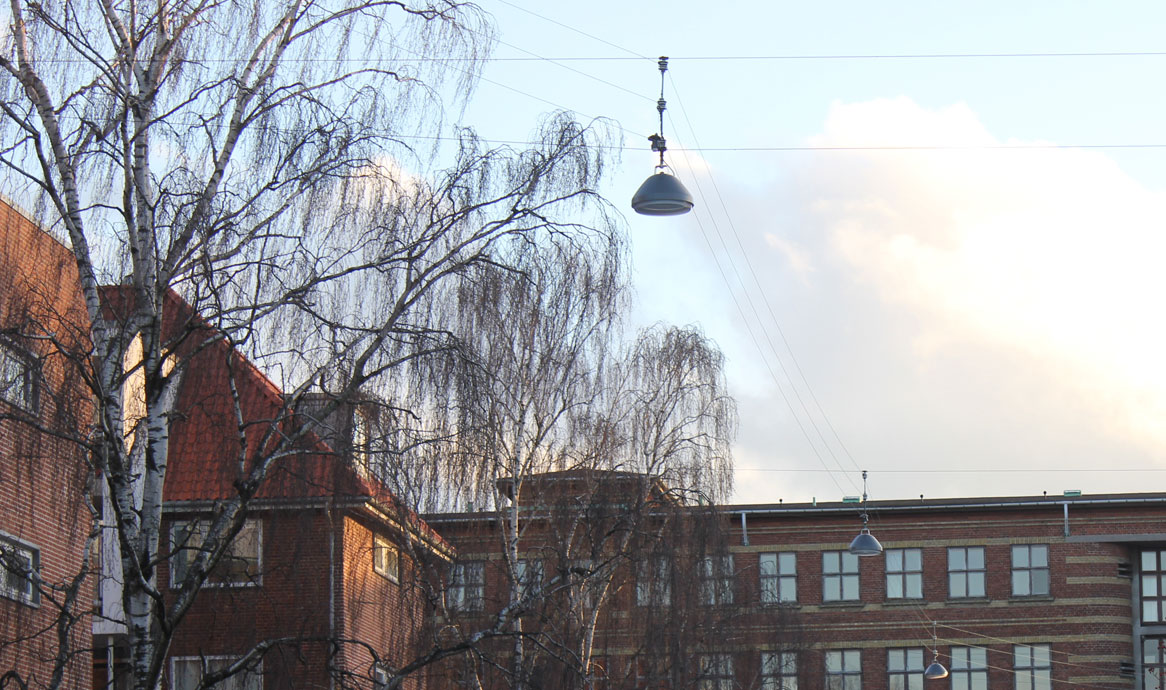

way_aarhusc_1005_1166

Way har cirkulært LED board og catenary linser

Se flere billeder fra Aarhus

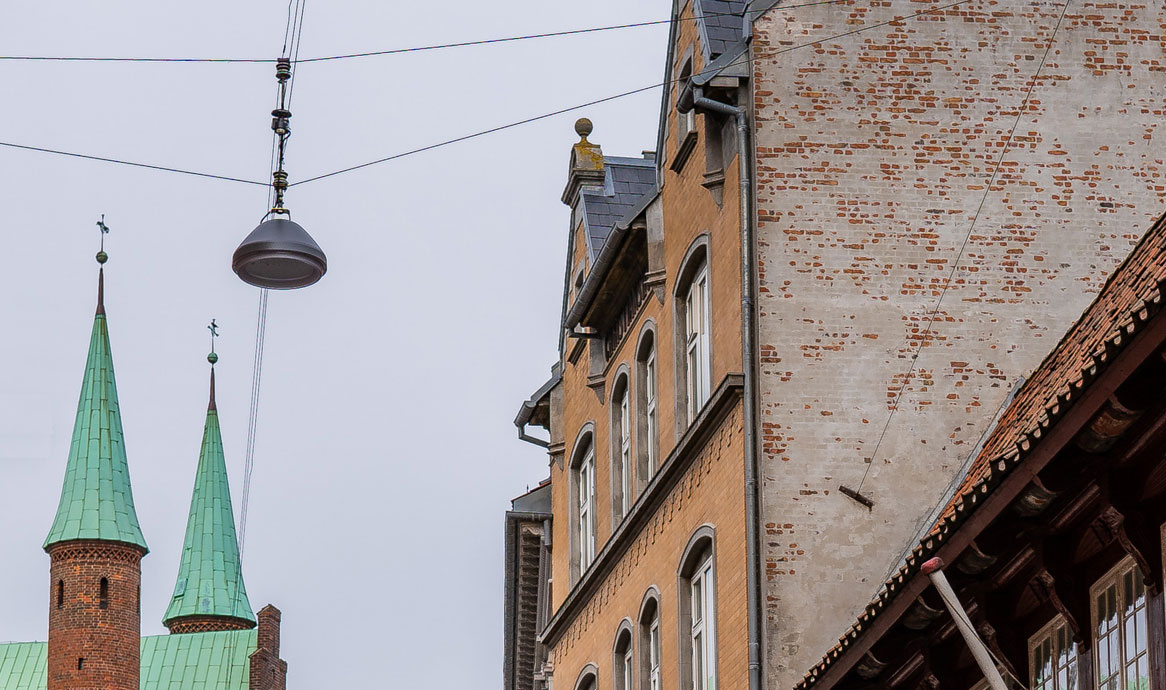

way_aarhusc_145129_1166

Way er forberedt for fremtidige smart-city formål ved hjælp af Zhaga Book 18 soklen på toppen.

Se flere billeder fra Aarhus

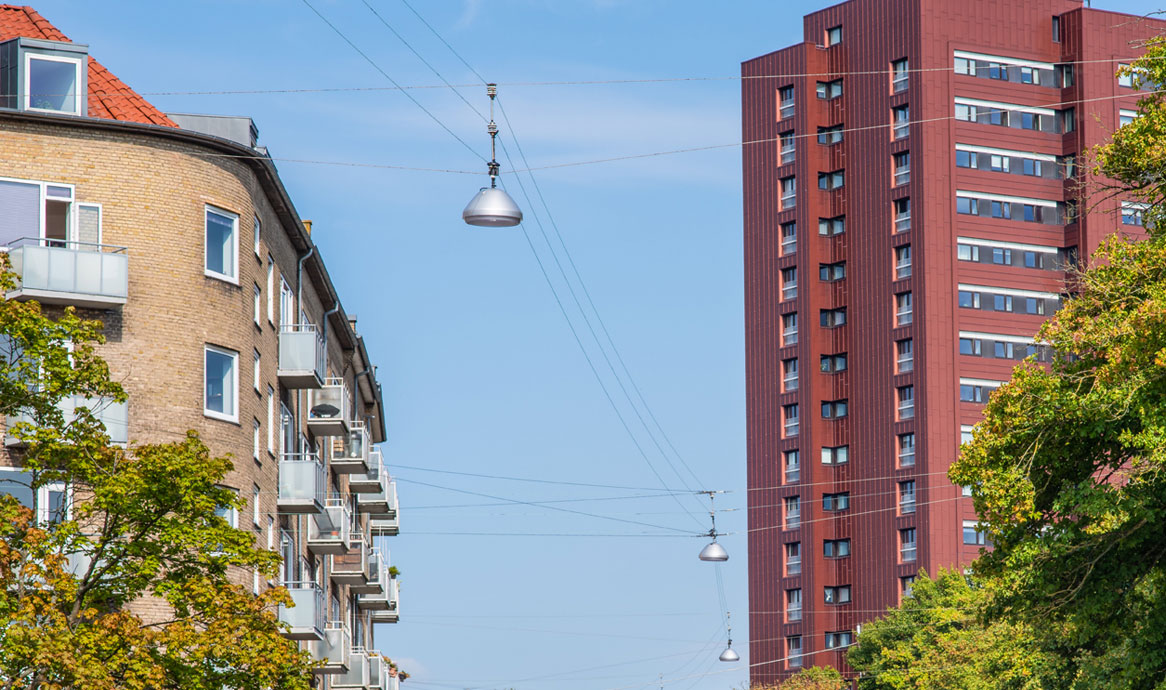

jt_aarhus_1166

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Se flere billeder fra Aarhus

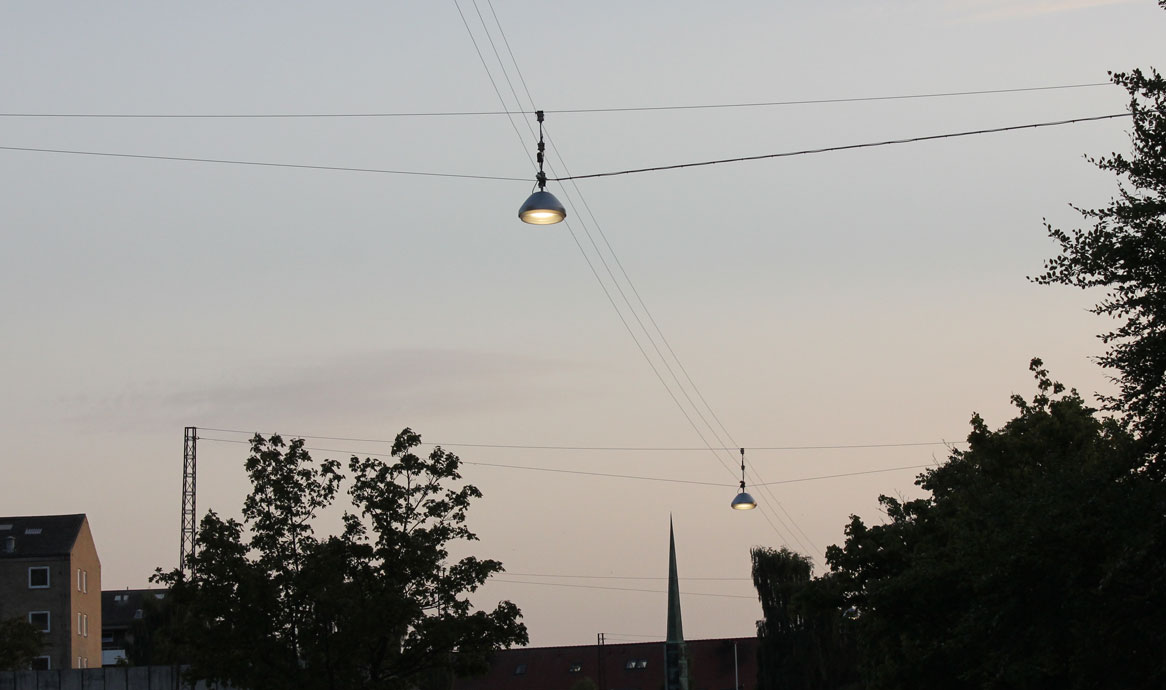

waywire_0309_1166

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Se flere billeder fra Aarhus

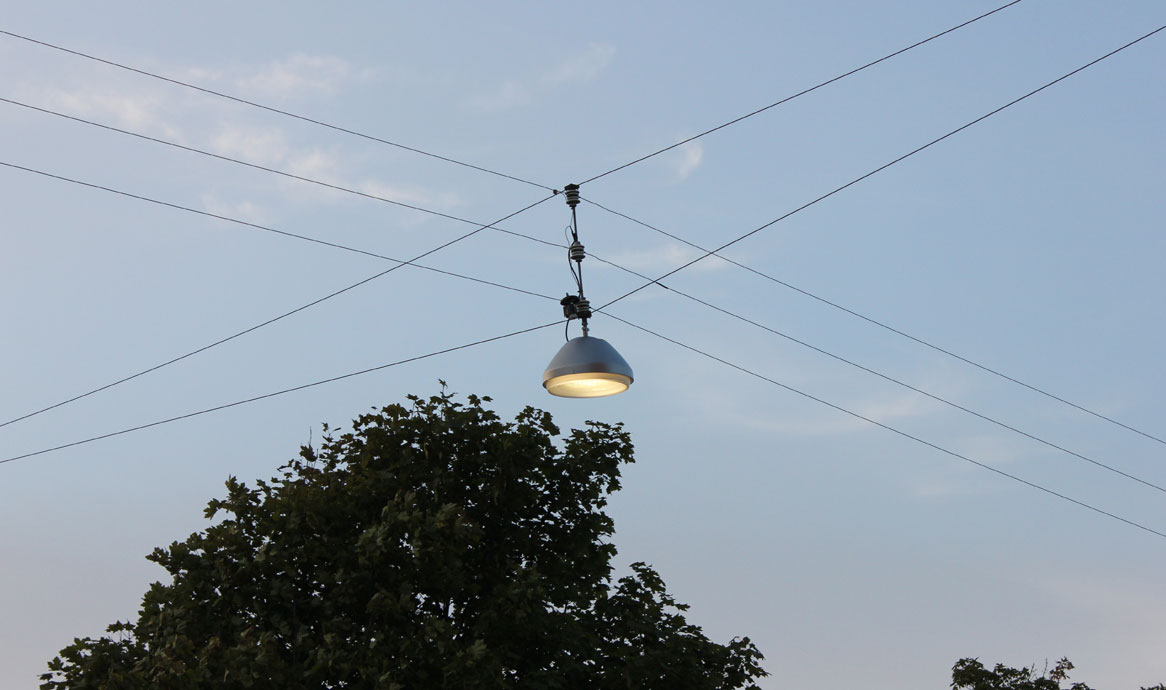

waywire_0328_1166

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Se flere billeder fra Aarhus

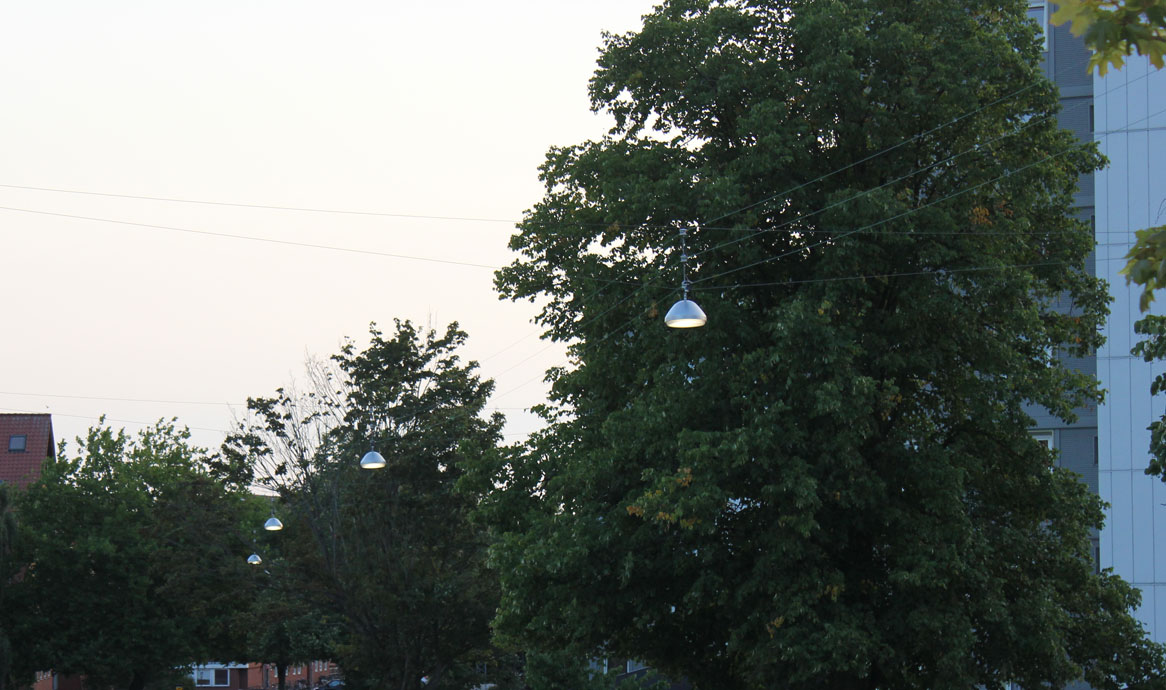

waywire_0319_1166

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Se flere billeder fra Aarhus

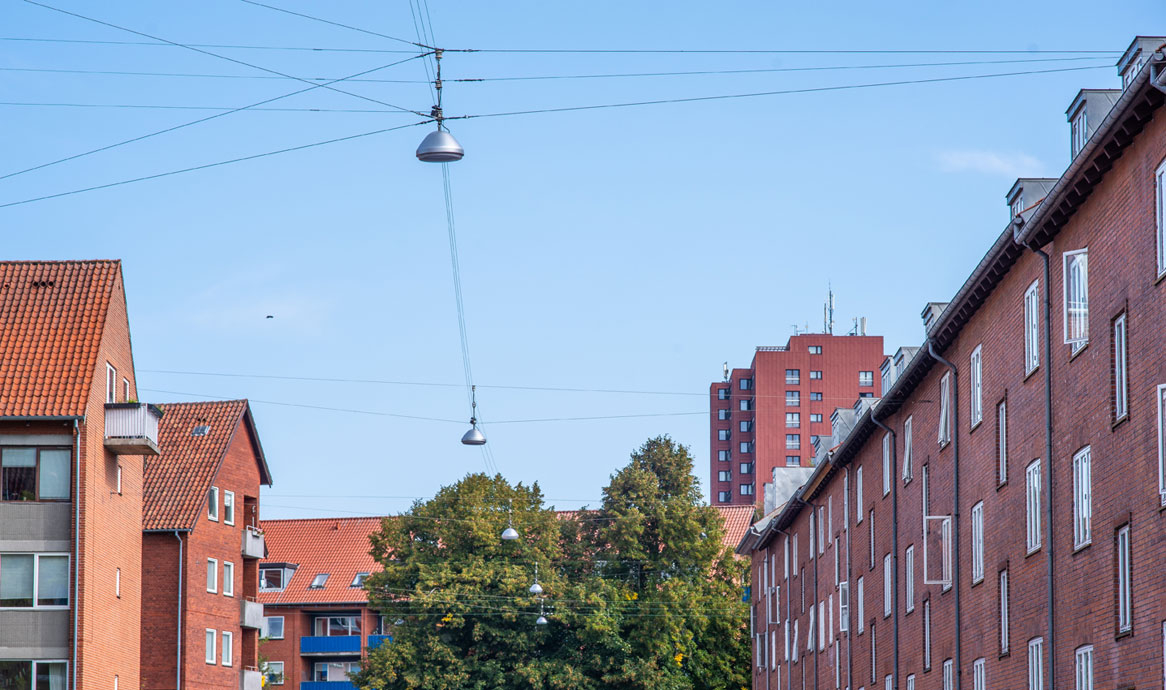

jt_aarhus_2_1166

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Se flere billeder fra Aarhus

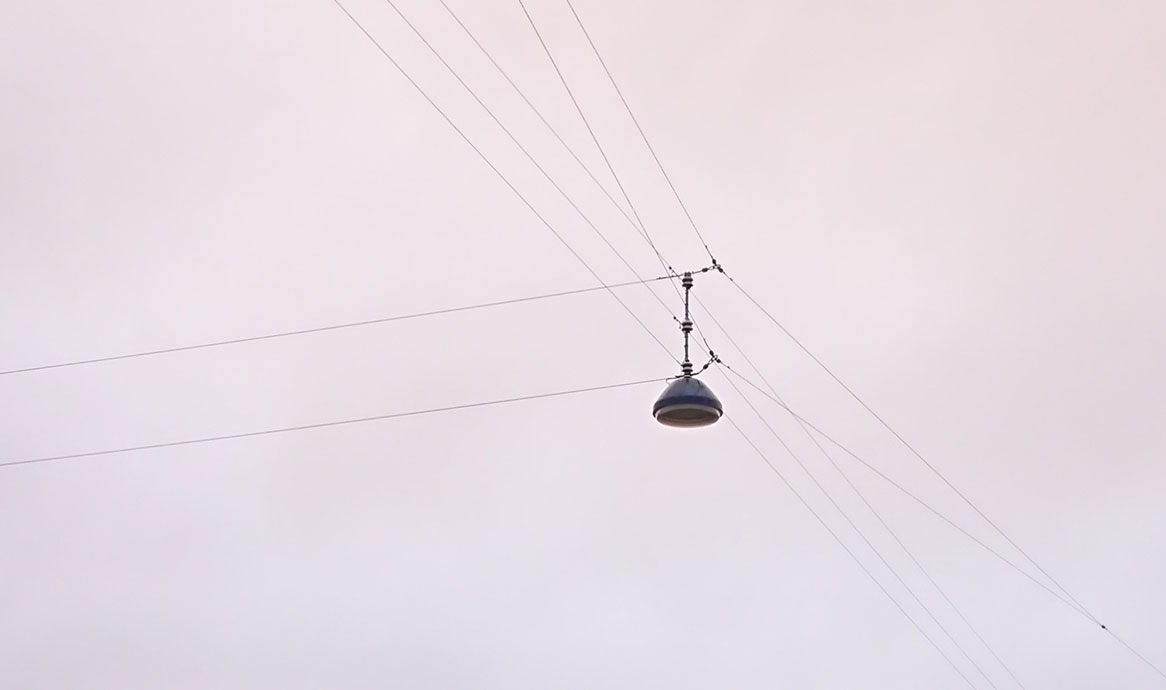

way_doll_3845_1166

Way i DOLL Living Lab. Den grå farve er RAL 7024.

DesignAART Designers

WAY er et vejarmatur til wire eller arm. AART Designers har tegnet armaturet for Focus Lighting, og som med de øvrige AART designs er der tale om moderne linjer i en klassisk form - et enkelt, nordisk design, som passer til forskelligartede vejforløb og byrum.

Vi har ønsket at skabe en moderne klassiker, som i kraft af sin enkelhed, fleksibilitet og minimale lysforurening lever op til krav om bæredygtighed og fremtidssikring. Vi har udviklet en afskærmning, der kombinerer anti-blænding og funktionelt design. WAY armaturet opleves behageligt af trafikanter og beboere langs vejen både med og uden lys. Når lyset er tændt, fremstår armaturet som en markør på ruten. Afskærmningen minimerer blænding og medvirker til armaturets markante, unikke udtryk.

Mere om AART Designers her.
