WAY sidehængt

WAY er et fleksibelt vej- og parkarmatur, som med enkelt tilbehør kan monteres på wire eller på arm.

Den unikke afskærmning giver optisk føring og minimerer blænding.

Fås med rundt eller kvadratisk LED modul. Parkarmaturet har en ensartet lysflade uden synlige punkter.

Specifikationer

WAY sidehængt

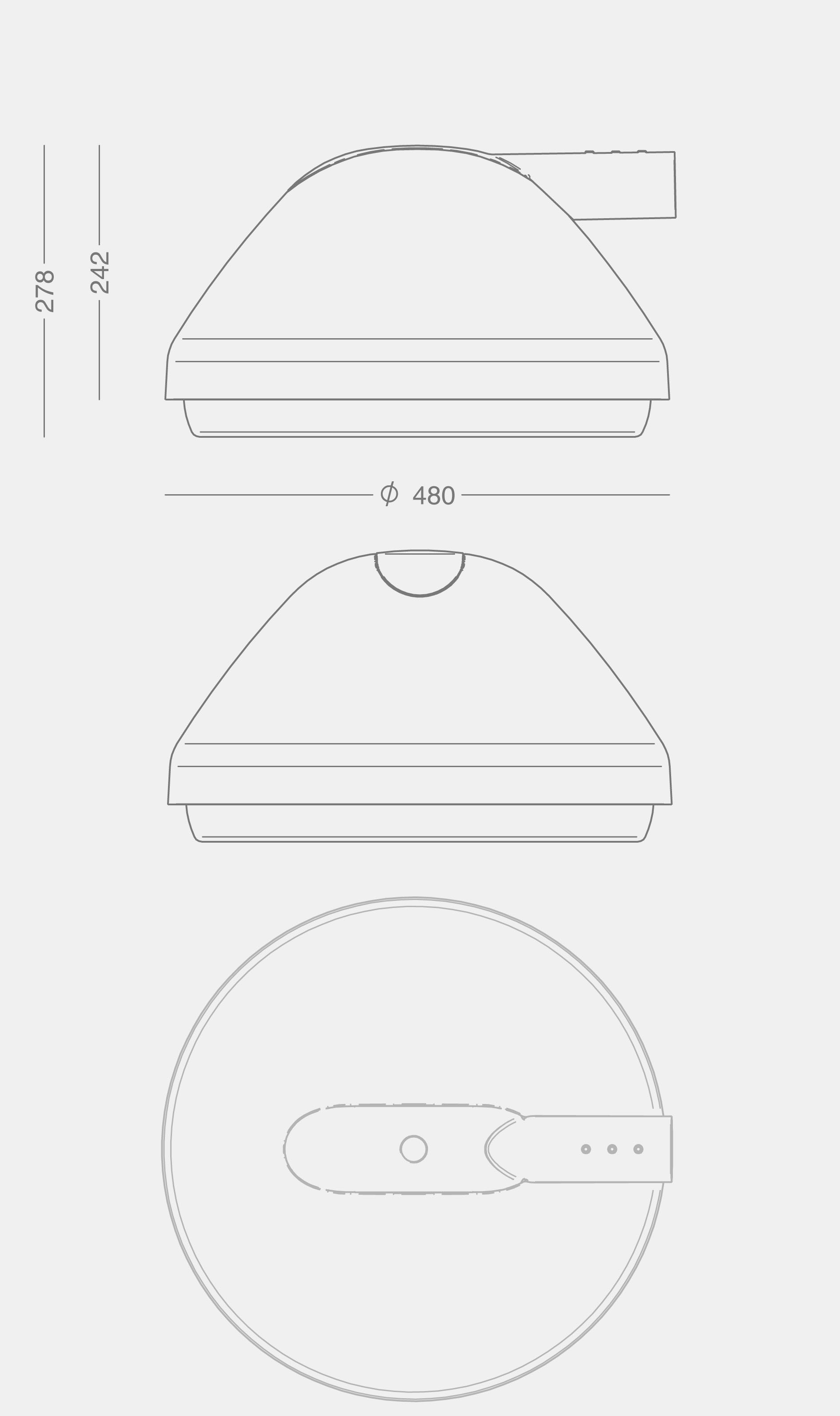

way_sideentry16_f0

Armaturdata

WAY sidehængt
Materiale Støbt aluminium
Pulverlakering Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart, slagfast PMMA (acryl) med matteret kant
Montering På arm, Ø 48 eller 60 mm
Tilslutning I mast
Focus leverer og monterer 10,5 m ledning, 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK08
Korrosionsklasse C4
Vægt max 11 kg
Vindfladeareal 0,11 m2 (lateralt)


LED-data

LED med linser 3xFF-DA 2x6 eller 4xFF-DA 2x8 med T3 linser til lokalveje, E-klasse
Operationel levetid min 100.000 timer ved ta max 25° C, L90B10
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm, 3xFF, 70 Ra 3000K: 980-10100 lm, CLO
4000K: 1060-10900 lm, CLO
80 Ra 2700K: 830-8550 lm, CLO
3000K: 875-9000 lm, CLO
4000K: 925-9550 lm, CLO
Lysstrøm, 4xFF, 70 Ra 3000K: 1750-18000 lm, CLO
4000K: 1900-19450 lm, CLO
80 Ra 2700K: 1500-15200 lm, CLO
3000K: 1550-16000 lm, CLO
4000K: 1650-16950 lm, CLO
Afskærmningsklasse, 13201-2 2015 G*4
Virkningsgrad 84%


Driverdata

Driver 3xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver 4xFF Xitanium Full Xi FP 150 W 0,2-0,7 A, programmerbar
Startstrøm max 53 A (50% efter 300 µs)
Operationel indgangsspænding, AC 150-264 Vac
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominelt frekvensområde 50-60 Hz
Operationelt frekvensområde 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (SR driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI, fase og spænding
DALI via Zhaga book 18 sokkel

Varianter og tilbehør



Varenummer Way sidehængt, Ø48 mm
9810- 3 x FF-DA T3, programmerbar, max 84 W
9812- 4 x FF-DA T3, programmerbar, max 150 W

Varenummer Way sidehængt, Ø60 mm
9870- 3 x FF-DA T3, programmerbar, max 84 W
9872- 4 x FF-DA T3, programmerbar, max 150 W



Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
4 = grafitgrå 730 = 3000 K, 70 Ra
9 = silvergrå 740 = 4000 K, 70 Ra
17 = corten brown 827* = 2700 K, 80 Ra
66 = noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Dæmpning/styring Beskyttelsesklasse
blank = programmerbar blank = klasse II
D = Dali (4-leder kabel) J = klasse I
F = fase
Z = netspænding
R = Dali via Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch
S = Zhaga book 18 sokkel, nedadrettet



Eksempel på varenummer: 9810-9740 = Way sidehængt, 3xFF-DA T3 linser, silvergrå, 4000 K, 70 Ra

way_sideentry16_f0

Armaturdata

WAY sidehængt
Materiale Støbt aluminium
Pulverlakering Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart, slagfast PMMA (acryl) med matteret kant
Montering På arm, Ø 48 eller 60 mm
Tilslutning I mast
Focus leverer og monterer 10,5 m ledning, 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK08
Korrosionsklasse C4
Vægt max 11 kg
Vindfladeareal 0,11 m2 (lateralt)


LED-data

LED med linser 3xFF-DA 2x6 eller 4xFF-DA 2x8 med MEW linser til trafikveje, L-klasse
Operationel levetid min 100.000 timer ved ta max 25° C, L90B10
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm, 3xFF, 70 Ra 3000K: 980-10100 lm, CLO
4000K: 1060-10900 lm, CLO
80 Ra 2700K: 830-8550 lm, CLO
3000K: 875-9000 lm, CLO
4000K: 925-9550 lm, CLO
Lysstrøm, 4xFF, 70 Ra 3000K: 1750-18000 lm, CLO
4000K: 1900-19450 lm, CLO
80 Ra 2700K: 1500-15200 lm, CLO
3000K: 1550-16000 lm, CLO
4000K: 1650-16950 lm, CLO
Afskærmningsklasse, 13201-2 2015 G*6
Virkningsgrad 84%


Driverdata

Driver 3xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver 4xFF Xitanium Full Xi FP 150 W 0,2-0,7 A, programmerbar
Startstrøm max 53 A (50% efter 300 µs)
Operationel indgangsspænding, AC 150-264 Vac
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominelt frekvensområde 50-60 Hz
Operationelt frekvensområde 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (SR driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI, fase og spænding
DALI via Zhaga book 18 sokkel

Varianter og tilbehør



Varenummer Way sidehængt, Ø48 mm
9815- 3 x FF-DA MEW, programmerbar, max 84 W
9816- 4 x FF-DA MEW, programmerbar, max 150 W

Varenummer Way sidehængt, Ø60 mm
9875- 3 x FF-DA MEW, programmerbar, max 84 W
9876- 4 x FF-DA MEW, programmerbar, max 150 W



Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
4 = grafitgrå 730 = 3000 K, 70 Ra
9 = silvergrå 740 = 4000 K, 70 Ra
17 = corten brown 827* = 2700 K, 80 Ra
66 = noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Dæmpning/styring Beskyttelsesklasse
blank = programmerbar blank = klasse II
D = Dali (4-leder kabel) J = klasse I
F = fase
Z = netspænding
R = Dali via Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch
S = Zhaga book 18 sokkel, nedadrettet



Eksempel på varenummer: 9816-9740 = Way sidehængt, 4xFF-DA MEW linser, silvergrå, 4000 K, 70 Ra

way_sideentry16_f0

Armaturdata

WAY sidehængt
Materiale Støbt aluminium
Pulverlakering Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart, slagfast PMMA (acryl) med matteret kant
Montering På arm, Ø 48 eller 60 mm
Tilslutning I mast
Focus leverer og monterer 10,5 m ledning, 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK08
Korrosionsklasse C4
Vægt max 11 kg
Vindfladeareal 0,11 m2 (lateralt)


LED-data

LED med linser 3xFF-DA 2x6 eller 4xFF-DA 2x8 med T4 linser til rundkørsler
Operationel levetid min 100.000 timer ved ta max 25° C, L90B10
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm, 3xFF, 70 Ra 3000K: 980-10100 lm, CLO
4000K: 1060-10900 lm, CLO
80 Ra 2700K: 830-8550 lm, CLO
3000K: 875-9000 lm, CLO
4000K: 925-9550 lm, CLO
Lysstrøm, 4xFF, 70 Ra 3000K: 1750-18000 lm, CLO
4000K: 1900-19450 lm, CLO
80 Ra 2700K: 1500-15200 lm, CLO
3000K: 1550-16000 lm, CLO
4000K: 1650-16950 lm, CLO
Afskærmningsklasse, 13201-2 2015 G*4
Virkningsgrad 81%


Driverdata

Driver 3xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver 4xFF Xitanium Full Xi FP 150 W 0,2-0,7 A, programmerbar
Startstrøm max 53 A (50% efter 300 µs)
Operationel indgangsspænding, AC 150-264 Vac
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominelt frekvensområde 50-60 Hz
Operationelt frekvensområde 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (SR driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI, fase og spænding
DALI via Zhaga book 18 sokkel

Varianter og tilbehør



Varenummer Way sidehængt, Ø48 mm
9813- 3 x FF-DA T4, programmerbar, max 84 W
9814- 4 x FF-DA T4, programmerbar, max 150 W

Varenummer Way sidehængt, Ø60 mm
9873- 3 x FF-DA T4, programmerbar, max 84 W
9874- 4 x FF-DA T4, programmerbar, max 150 W



Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
4 = grafitgrå 730 = 3000 K, 70 Ra
9 = silvergrå 740 = 4000 K, 70 Ra
17 = corten brown 827* = 2700 K, 80 Ra
66 = noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Dæmpning/styring Beskyttelsesklasse
blank = programmerbar blank = klasse II
D = Dali (4-leder kabel) J = klasse I
F = fase
Z = netspænding
R = Dali via Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch
S = Zhaga book 18 sokkel, nedadrettet



Eksempel på varenummer: 9814-9730 = Way sidehængt, 4xFF-DA T4 linser, silvergrå, 3000 K, 70 Ra

way_sideentry16_f0

Armaturdata

WAY sidehængt
Materiale Støbt aluminium
Pulverlakering Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart, slagfast PMMA (acryl) med matteret kant
Montering På arm, Ø 48 eller 60 mm
Tilslutning I mast
Focus leverer og monterer 10,5 m ledning, 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK08
Korrosionsklasse C4
Vægt max 11 kg
Vindfladeareal 0,11 m2 (lateralt)


LED-data

LED med linser 3xFF-DA 2x6 eller 4xFF-DA 2x8 med PX linser til fodgængerfelter
Operationel levetid min 100.000 timer ved ta max 25° C, L90B10
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm, 3xFF, 70 Ra 3000K: 980-10100 lm, CLO
4000K: 1060-10900 lm, CLO
80 Ra 2700K: 830-8550 lm, CLO
3000K: 875-9000 lm, CLO
4000K: 925-9550 lm, CLO
Lysstrøm, 4xFF, 70 Ra 3000K: 1750-18000 lm, CLO
4000K: 1900-19450 lm, CLO
80 Ra 2700K: 1500-15200 lm, CLO
3000K: 1550-16000 lm, CLO
4000K: 1650-16950 lm, CLO
Afskærmningsklasse, 13201-2 2015 G*6
Virkningsgrad 83%


Driverdata

Driver 3xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver 4xFF Xitanium Full Xi FP 150 W 0,2-0,7 A, programmerbar
Startstrøm max 53 A (50% efter 300 µs)
Operationel indgangsspænding, AC 150-264 Vac
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominelt frekvensområde 50-60 Hz
Operationelt frekvensområde 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (SR driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI, fase og spænding
DALI via Zhaga book 18 sokkel

Varianter og tilbehør



Varenummer Way sidehængt, Ø48 mm
9817- 3 x FF-DA PX, programmerbar, max 84 W
9818- 4 x FF-DA PX, programmerbar, max 150 W

Varenummer Way sidehængt, Ø60 mm
9877- 3 x FF-DA PX, programmerbar, max 84 W
9878- 4 x FF-DA PX, programmerbar, max 150 W



Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
4 = grafitgrå 730 = 3000 K, 70 Ra
9 = silvergrå 740 = 4000 K, 70 Ra
17 = corten brown 827* = 2700 K, 80 Ra
66 = noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Dæmpning/styring Beskyttelsesklasse
blank = programmerbar blank = klasse II
D = Dali (4-leder kabel) J = klasse I
F = fase
Z = netspænding
R = Dali via Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch
S = Zhaga book 18 sokkel, nedadrettet



Eksempel på varenummer: 9817-9730 = Way sidehængt, 3xFF-DA PX linser, silvergrå, 3000 K, 70 Ra

way_sideentry16_f0

Armaturdata

WAY Park
Materiale Støbt aluminium
Pulverlakering Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart, slagfast PMMA (acryl) med matteret kant og indlagt diffuser
Montering På arm, Ø 48 eller 60 mm
Tilslutning I mast
Focus leverer og monterer 10,5 m ledning, 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK08
Korrosionsklasse C4
Vægt max 11 kg
Vindfladeareal 0,11 m2 (lateralt)


LED-data

LED, cirkulær Ø240, 64 dioder uden linser
Operationel levetid min 100.000 timer ved ta max 25° C, L80B10
Temperaturområde -30 til +35° C
Farvetemperatur 3000 eller 4000 Kelvin
Farvegengivelse min 80 Ra
Farvenøjagtighed 4 steps SDCM
Lysstrøm, 80 Ra 3000K: 850-6700 lm, CLO
4000K: 900-7150 lm, CLO
Afskærmningsklasse, 13201-2 2015 G*6


Driverdata

Driver Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 150-264 Vac
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (SR driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI, fase og spænding
DALI via Zhaga book 18 sokkel


Varianter og tilbehør



Varenummer Way Park for Ø48 arm
9808- Ø240, Low lumen, programmerbar

Varenummer Way Park for Ø60 arm
9908- Ø240, Low lumen, programmerbar



Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
4 = grafitgrå 830 = 3000 K, 80 Ra
9 = silvergrå 840 = 4000 K, 80 Ra
17 = corten brown
66 = noir 900

Dæmpning/styring Beskyttelsesklasse
blank = programmerbar blank = klasse II
D = Dali (4-leder kabel) J = klasse I
F = fase
Z = netspænding
R = Dali via Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch
S = Zhaga book 18 sokkel, nedadrettet



Eksempel på varenummer: 9808-66830 = Way Park ø48 arm, cirkulært board, noir 900, 3000 K, 80 Ra

Medier & downloads

Lystekniske data

way_odense_2_1166

Way silvergrå på 7,5 m master, E2-klasse, Kærvej, Holluf, Odense Kommune

way_odense_1166

Way silvergrå på 7,5 m master, E2-klasse, Kærvej, Holluf, Odense Kommune

way_varde_1_1166

Way sidehængt på 5,3 m mast, grafitgrå, Storegade i Varde

way_varde_2_1166

Way sidehængt på 5,3 m mast, grafitgrå, Storegade, Varde

way_varde_4_1166

Way sidehængt på 5,3 m mast, grafitgrå, Storegade i Varde

wayside_close_day_1166

Way ses både side- og tophængt i hollandske Helmond. Alle med Zhaga sokkel.

Se flere billeder fra Helmond
wayside_x3_close_5635_1166

Way i Helmond, Holland. Både side- og tophængt; alle med Zhaga sokkel for kommunikation.

Se flere billeder fra Helmond
way_side_547a2747_1166

Way langs cykelsti, Groningen, Holland. City Touch sensorer på toppen.

Flere billeder fra Groningen
way_side_547a2758_1166

Way med City Touch styring.

Flere billeder fra Groningen
way_side_547a2754_1166

Way langs cykelsti, Groningen, Holland.

Flere billeder fra Groningen
way_side_547a2666_1166

Way langs cykelsti i Groningen, Holland.

Flere billeder fra Groningen
wayside_viby_1166

Way silvergrå på dobbeltarm, Parkvej, Viby Sj.

way_sideentry_jyllinge_1166

Way sidehængt, Jyllinge Parkvej

way_sideentry_roskilde_1166

Way sidehængt på 6 m mast, silvergrå, Roskilde Kommune

skive_way-side-entry_1166

Way sidehængt på 9 m mast, Rosenbakken, Skive

way_frederikssund_1166

Way sidehængt, Kronprins Frederiksbro, Frederikssund

way_frederiksd_dueld_1166

Way på Kronprins Frederiksbro, Frederikssund. Foto: Jacques Duelund Mortensen, Mangor & Nagel, Plan+Landskab

DesignAART Designers

WAY er et nyt vejarmatur til wire eller arm. AART Designers har tegnet armaturet for Focus Lighting, og som med de øvrige AART designs er der tale om moderne linjer i en klassisk form - et enkelt, nordisk design, som passer til forskelligartede vejforløb og byrum.

Vi har ønsket at skabe en moderne klassiker, som i kraft af sin enkelhed, fleksibilitet og minimale lysforurening lever op til krav om bæredygtighed og fremtidssikring. Vi har udviklet en afskærmning, der kombinerer anti-blænding og funktionelt design. WAY armaturet opleves behageligt af trafikanter og beboere langs vejen både med og uden lys. Når lyset er tændt, fremstår armaturet som en markør på ruten. Afskærmningen minimerer blænding og medvirker til armaturets markante, unikke udtryk.

Mere om AART Designers her.
