TURN STREET HALO

Turn er en ny armaturserie i et enkelt, cylindrisk design.

Turn Street Halo er udstyret med en kort opaliseret ring for optisk føring og linser for asymmetrisk lys.

Kombiner det effektfulde spotlys fra Turn Spot Halo og det asymmetriske lys fra Turn Street Halo og skab nye muligheder med få master.

Specifikationer

TURN STREET HALO

Armaturdata

TURN STREET HALO
Materiale	Støbt aluminium og opaliseret acryl
Overflade/farver	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	Klart glas med silketryk i kanten

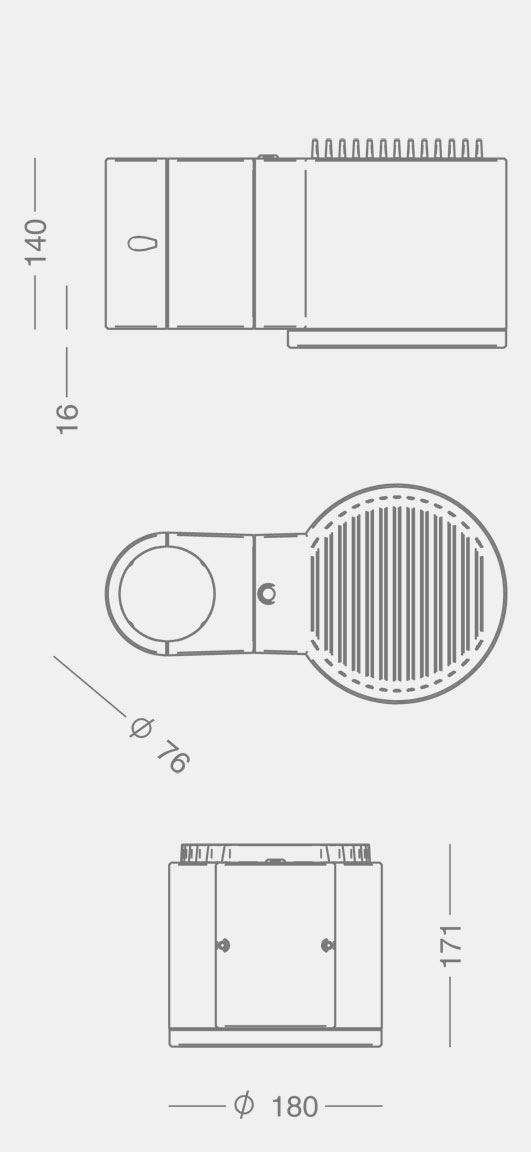

Montering	Standardbeslag til Ø76 mm cylindrisk mast
	Fås med fleksibelt beslag til konisk mast og cylindrisk > Ø76 mm
	Ø60 mm mast adapter fås som tilbehør
	8,5 m ledning, 2 x 1 mm2, er monteret i armaturet
Tilslutning	I mast
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK08
Korrosionsklasse	C4, option for C5
Vægt	5,8 kg
Vindfladeareal	0,053 m2

LED-data

LED med linser	1 x DA 2x4, T3 linser
Operationel levetid	min 100.000 timer ved ta max 25° C, L90B10
	Constant lumen output
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80 Ra
Farvenøjagtighed	5 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra	2700K: 320-2500 lm
	3000K: 350-2700 lm
	4000K: 375-2800 lm
Virkningsgrad	86%

Driverdata

Driver	Xitanium Full Xi FP 22 W 0.3-1.0 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)
Transientbeskyttelse	L/N-GND: 10 kV, (D4i driver: 8 kV)
	L-N: 6 kV
Operationel levetid	100.000 timer
Dæmpning	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer	Turn Street Halo
8920-	1xDA 2x4, T3 linser

Tilbehør
1714-1	Adapter for Ø60 mm mast

Se master og vægbeslag her

Kombineres med

Select colour, colour temperature, dimming, etc. in the table.

Farve	Farvetemperatur
01 = raw anodiseret	827 = 2700 K, 80 Ra
4 = grafitgrå	830 = 3000 K, 80 Ra
9 = silvergrå	840 = 4000 K, 80 Ra
17 = corten brown
66 = sort noir 900

Dæmpning	Beskyttelsesklasse
blank = programmerbar	blank = klasse II
D = DALI-2 (4/5-leder kabel)	J = klasse I
F = LineSwitch
R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City

Montage	Korrosionsklasse
blank = beslag til cylindrisk mast, Ø76 mm	blank = C4
B90 = beslag til konisk mast, Ø60-90 mm	C5 = C5 coating (tilføj C5 efter farvekoden)
B121 = beslag til konisk mast, Ø91-121 mm

Eksempel: 8920-4830 = Turn Street Halo, programmerbar, grafitgrå, 3000 K, 80 Ra

Medier & downloads

Produktinformation

Produktblad, Turn Street HaloPDF Produktblad, Turn Spot + Turn Spot HaloPDF Målskitser, Turn med Zhaga sokkelPDF Anbefalet antal armaturer pr. sikringPDF Produktblad, Turn masterPDF Monteringsanvisning, cylindrisk mastPDF Monteringsanvisning, konisk mastPDF Skitser, Turn masterPDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

Turn Street HaloDOCX Turn Street HaloPDF

3D filer

Turn 3D for RevitRFA Turn 3D for Revit - beskrivelseTXT Turn 3D for ArchicadGSM Turn 3D for AutoCadDWG Turn 2D for AutoCadDWG Turn 3D for 3D Studio3DS Turn 3DIFC Turn 3DFBX Turn 3D for SketchupSKP

Fotos

Produktfoto, Turn Street HaloJPG Turn Spot Halo + Turn Street Halo, silvergråJPG Turn Spot Halo + Turn Street Halo, sort Noir 900JPG Turn Spot Halo + Turn Street Halo, corten brownJPG Turn Street Halo, Aarhus HavnefrontPDF

Lystekniske data

1 x DA T3, 2700 K, 80 Ra LDT 1 x DA T3, 2700 K, 80 Ra PDF 1 x DA T3, 3000 K, 80 RaLDT 1 x DA T3, 3000 K, 80 Ra PDF 1 x DA T3, 4000 K, 80 Ra LDT 1 x DA T3, 4000 K, 80 Ra PDF

Hent alle ldt-filer

LDT.zipZIP

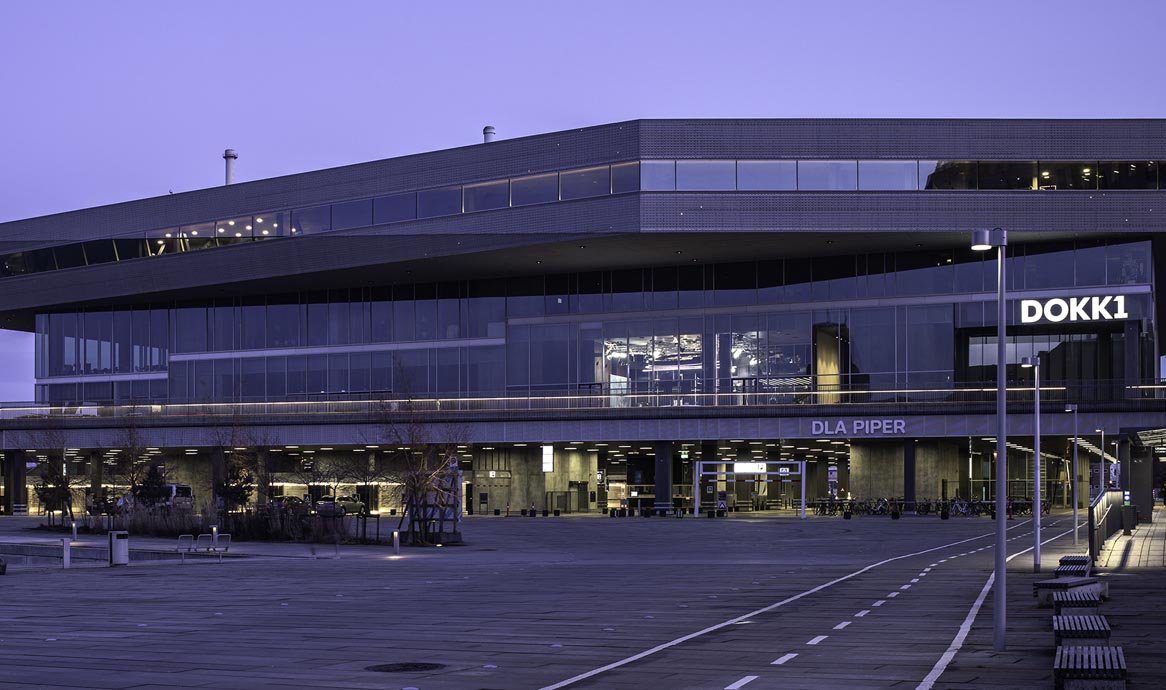

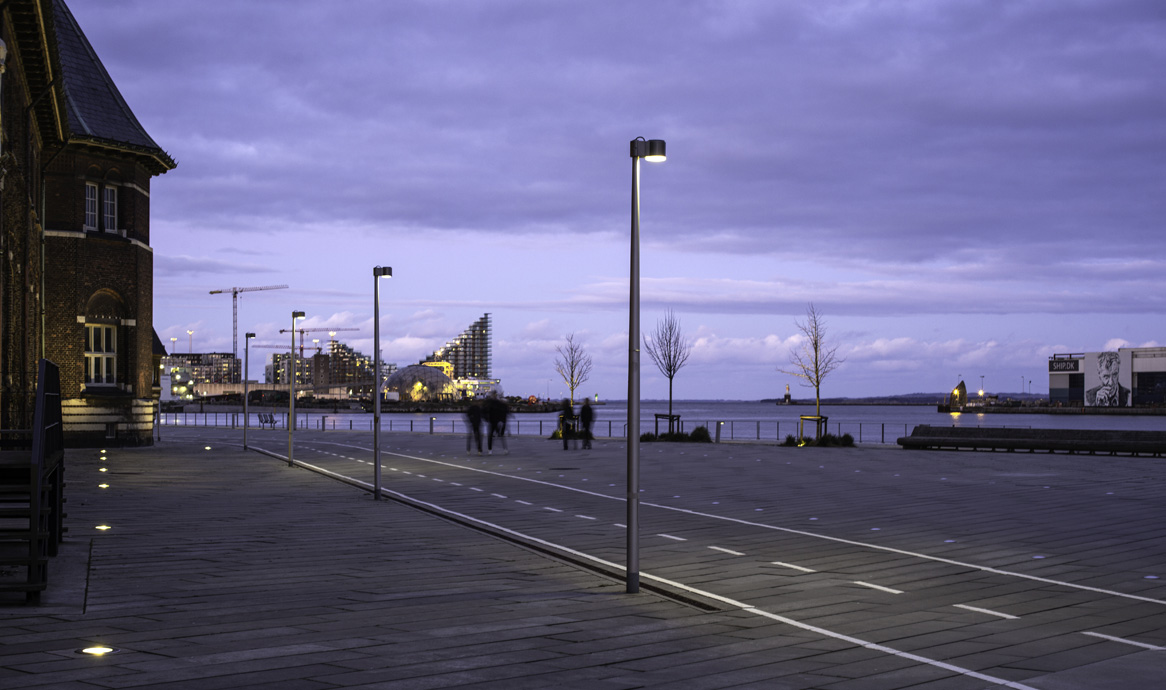

Turn Street Halo, silvergrå, konisk mast, Aarhus havnefront - her DOKK1.

Flere billeder fra Aarhus

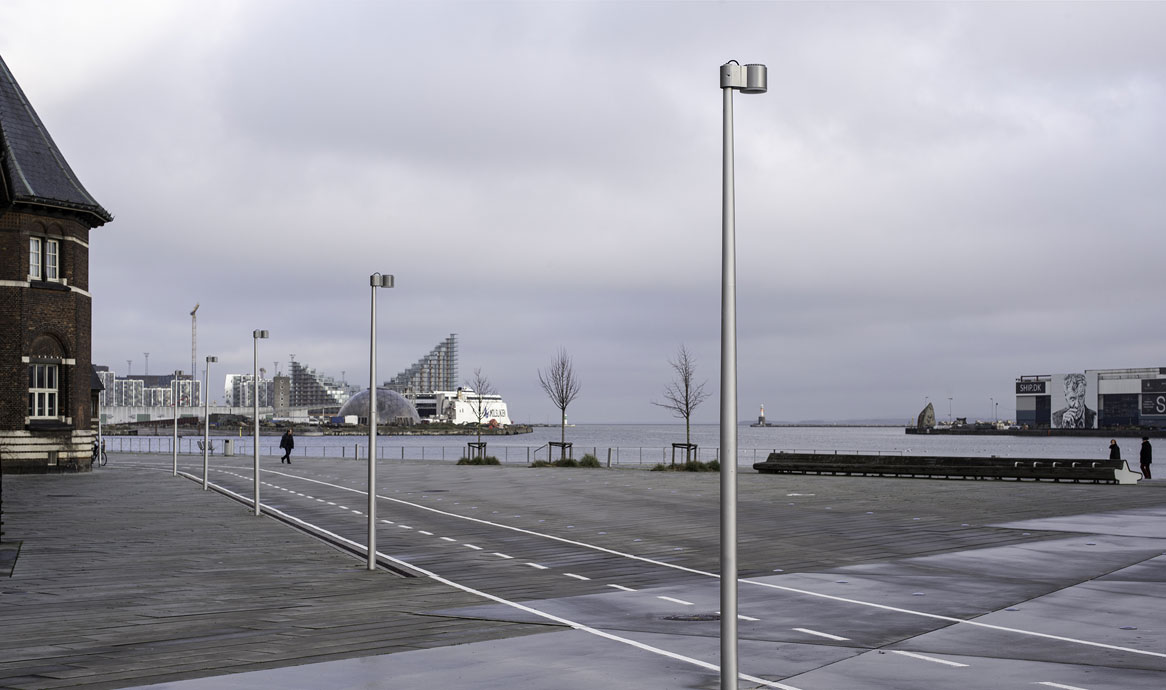

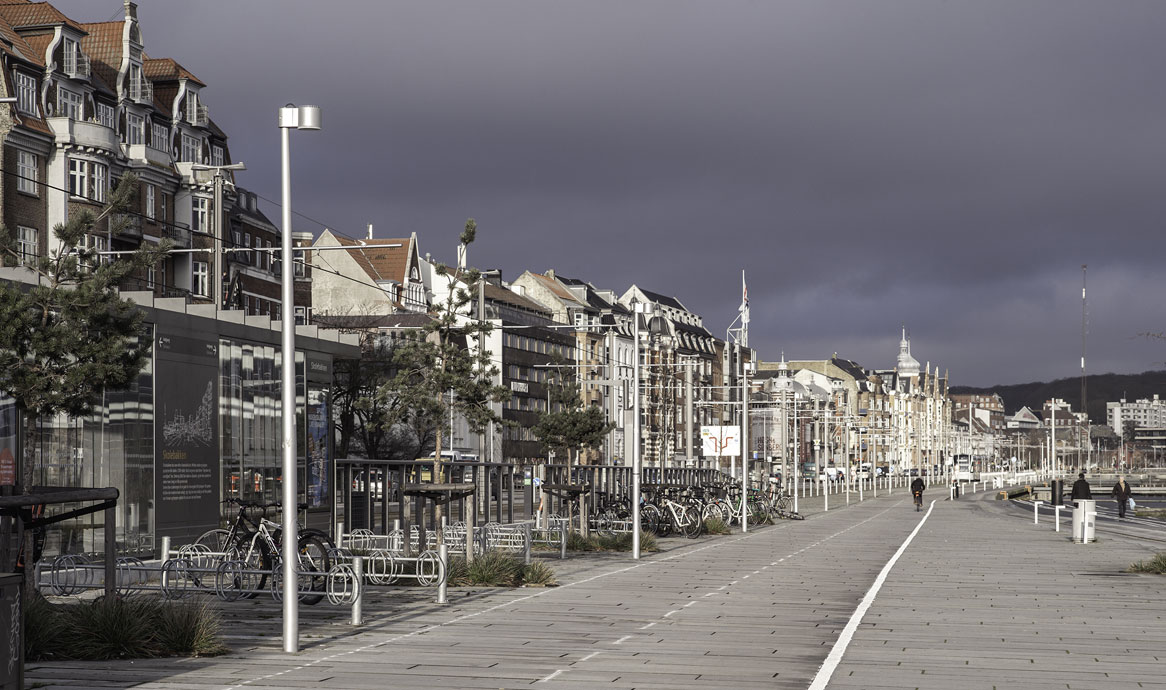

Turn Street Halo langs havnefronten i Aarhus - med udsigt til Aarhus Ø og AARhus.

Se flere billeder fra Aarhus

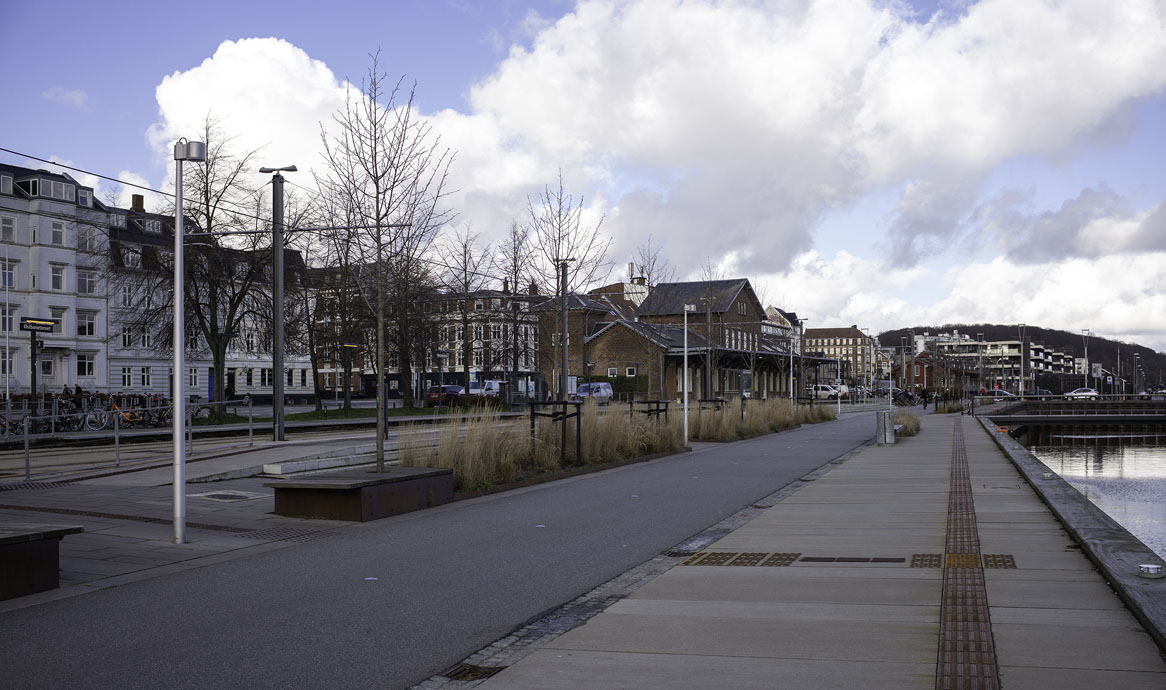

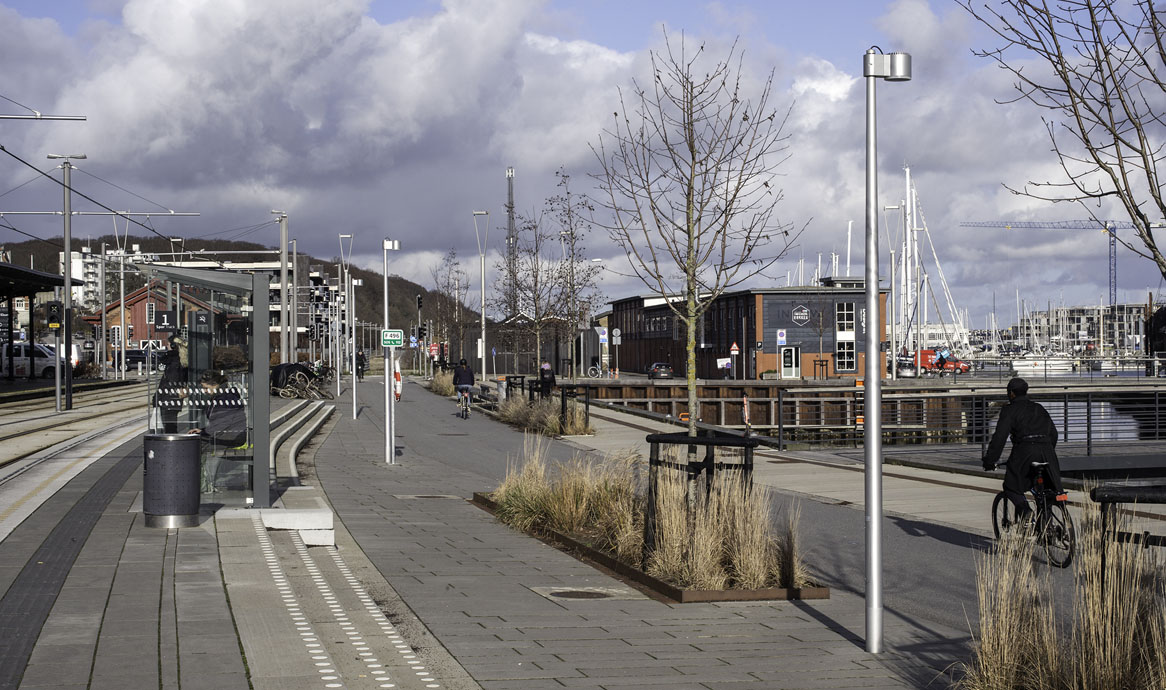

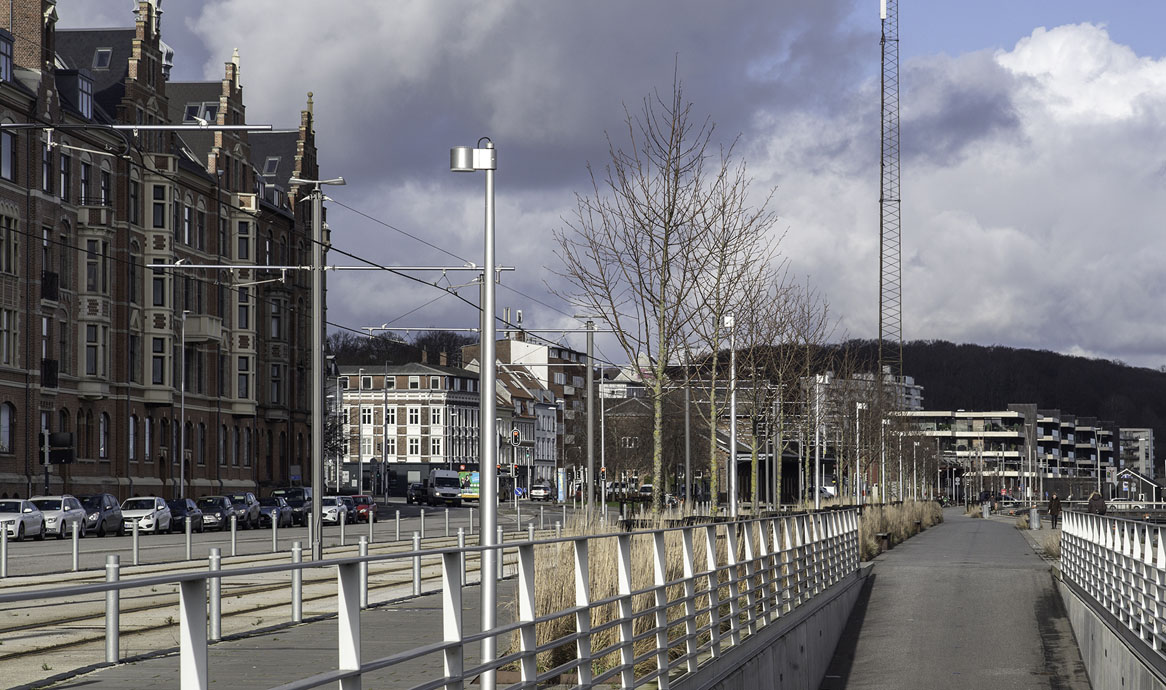

Turn Street Halo, silvergrå, konisk mast, her langs cykelstien, Aarhus havnefront.

Flere billeder fra Aarhus

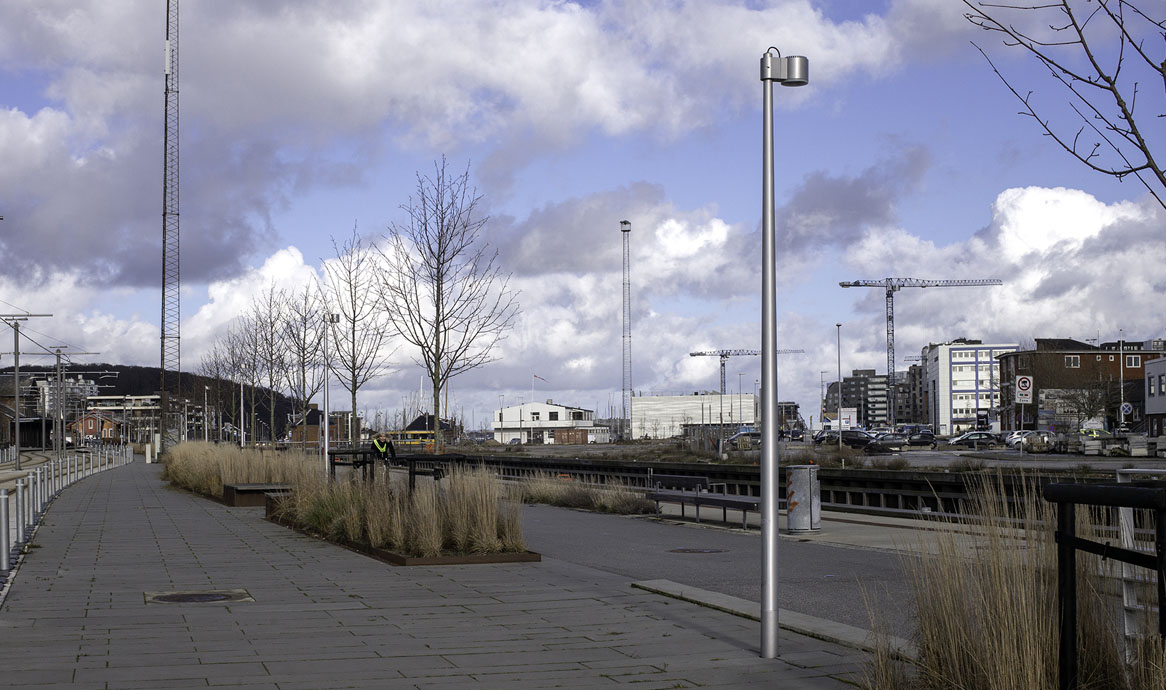

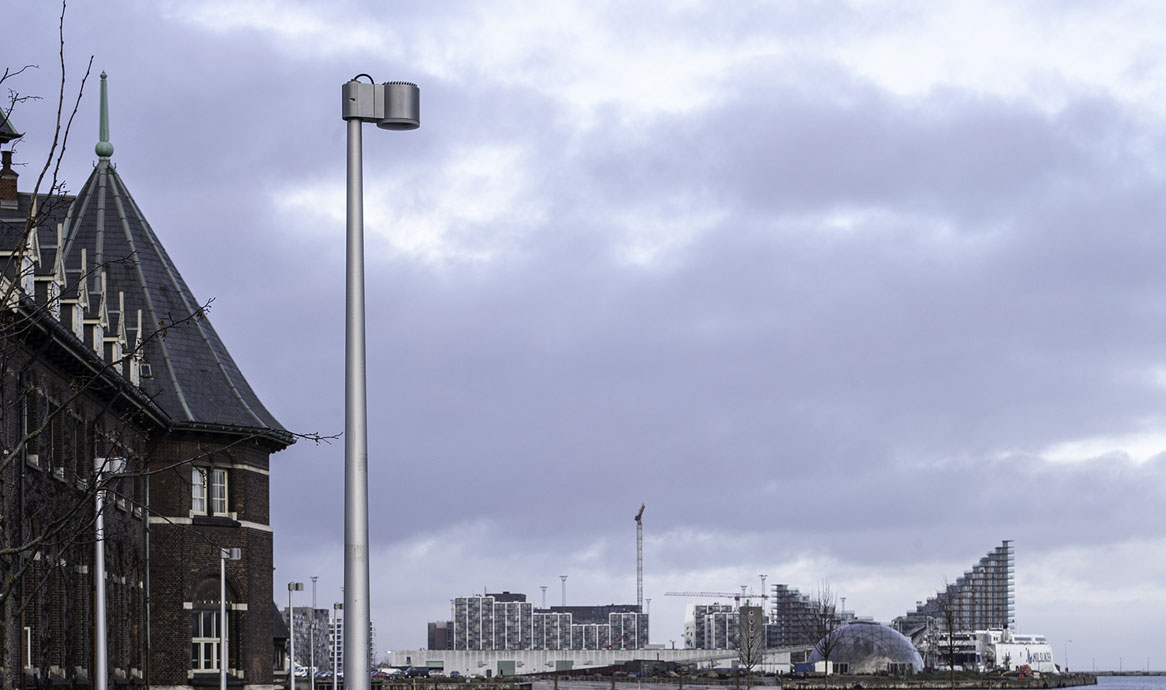

Turn Street Halo, silvergrå, konisk mast, Aarhus havnefront.

Flere billeder fra Aarhus

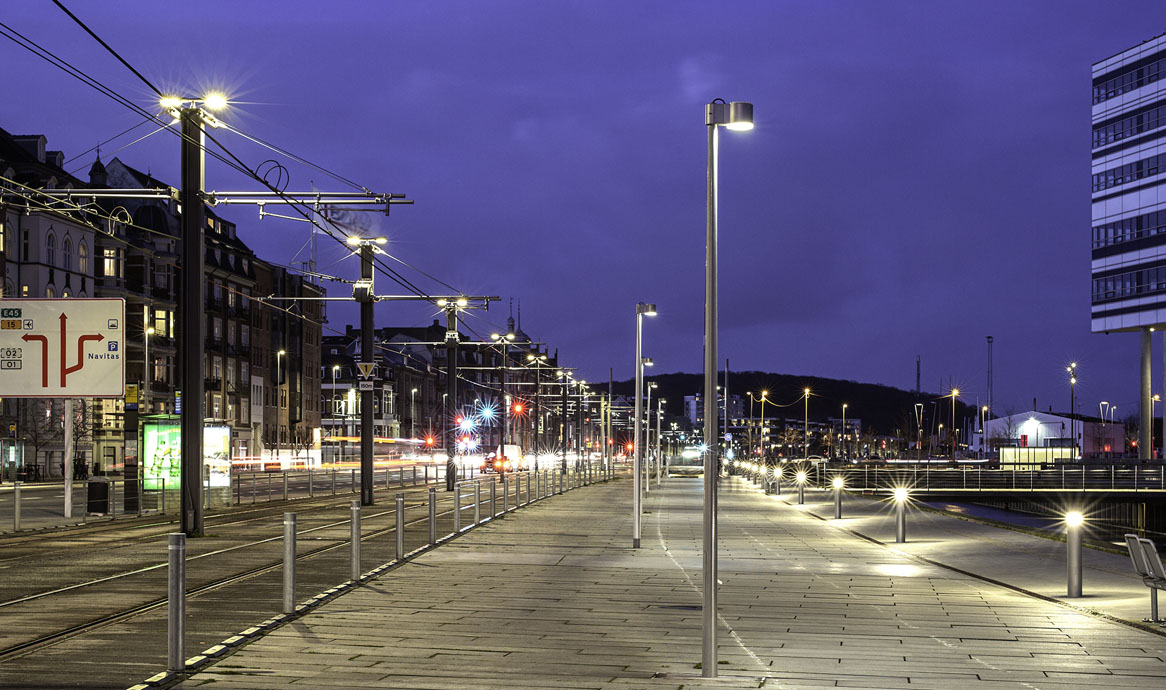

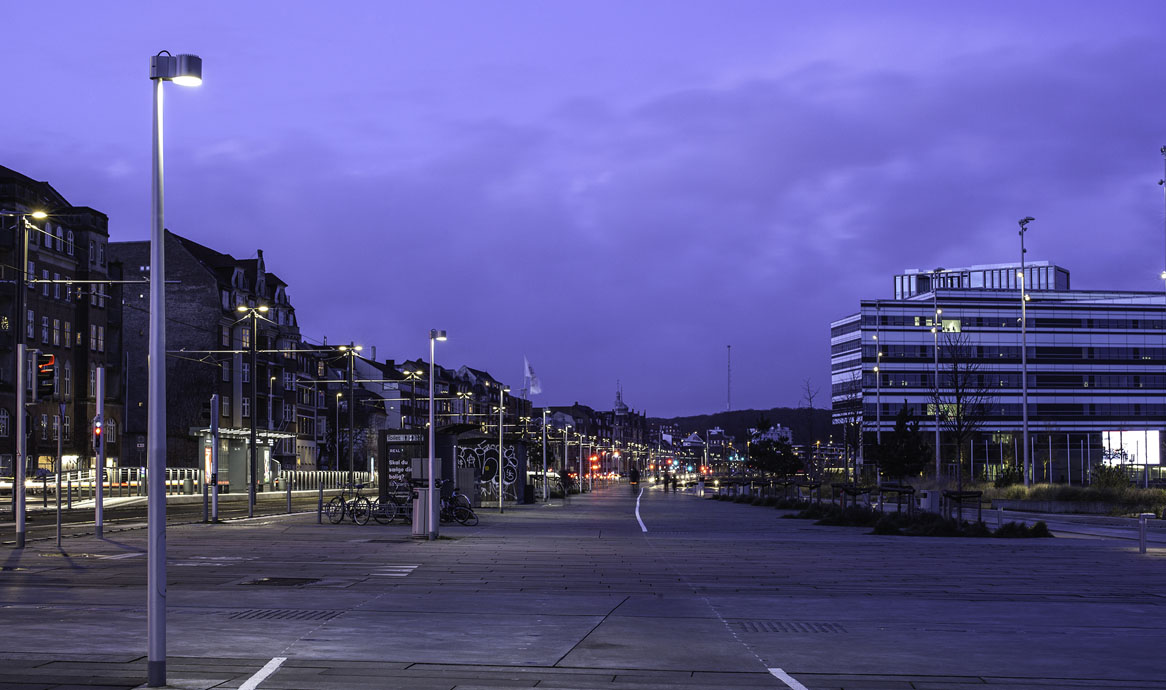

Turn Street Halo, silvergrå, konisk mast, Aarhus havnefront med letbanen i baggrunden.

Flere billeder fra Aarhus

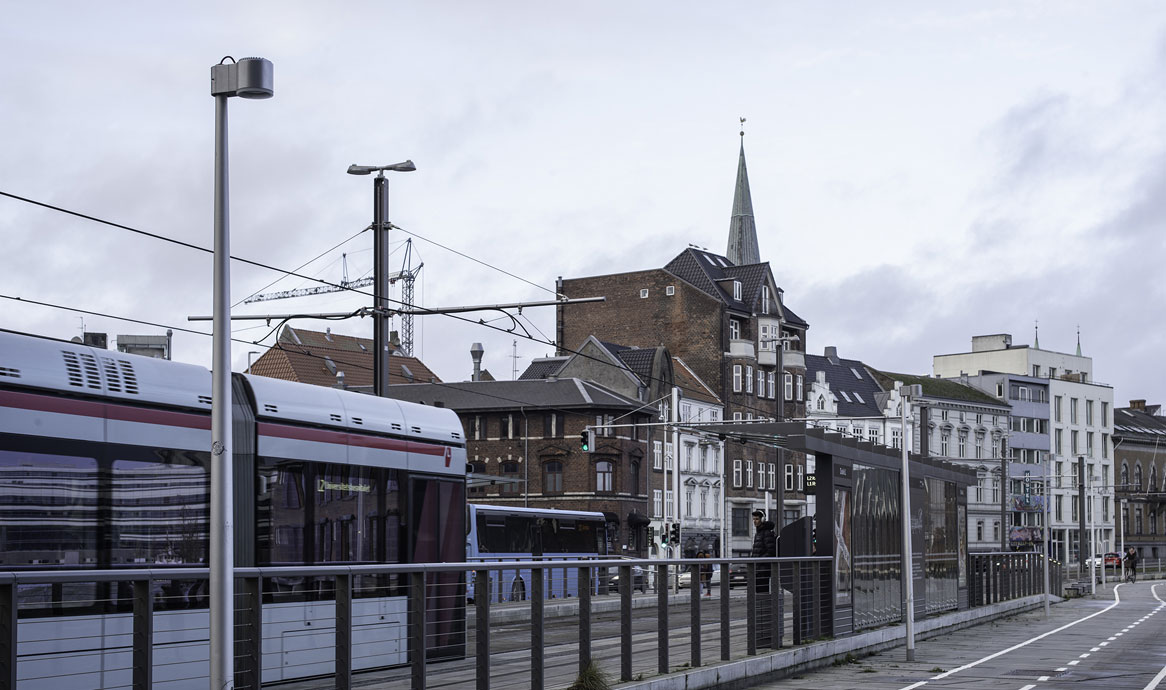

Turn Street Halo, silvergrå, konisk mast, Aarhus havnefront med letbanen på den anden side.

Flere billeder fra Aarhus

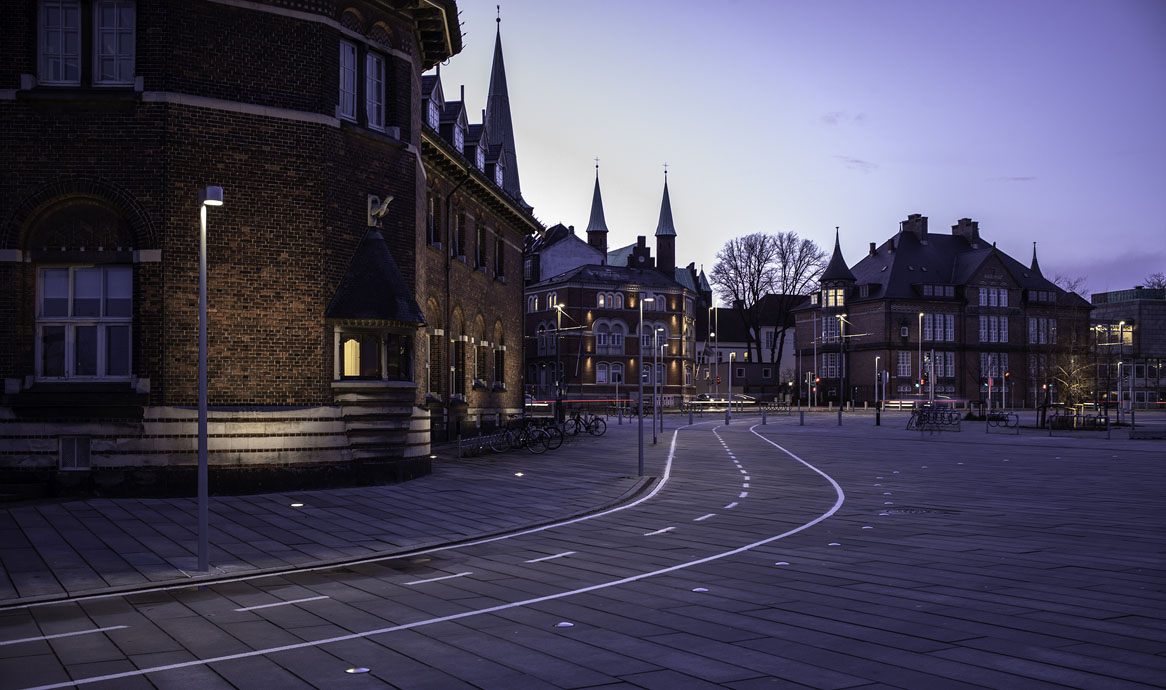

Turn Street Halo, silvergrå, konisk mast, havnefronten i Aarhus.

Flere billeder fra Aarhus

Turn Street Halo, silvergrå, konisk mast, havnefronten i Aarhus.

Se flere billeder

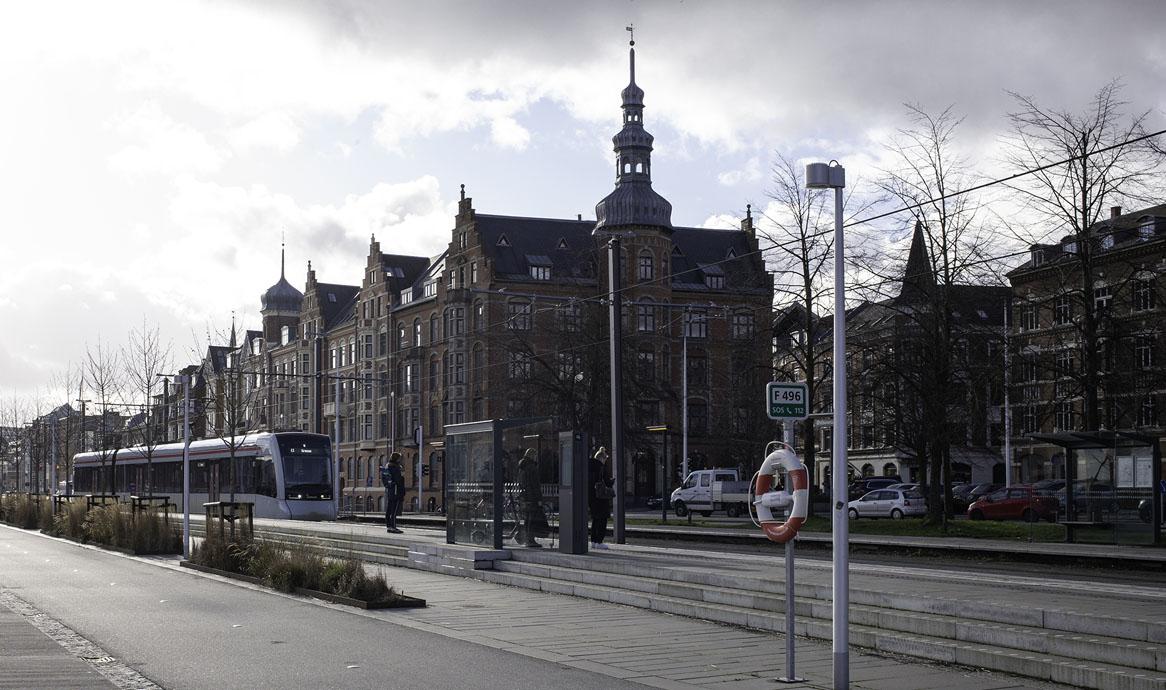

Turn Street Halo, silvergrå, konisk mast, havnefronten langs letbanen i Aarhus.

Se hele casen

Turn Street Halo, silvergrå, konisk mast, havnefronten i Aarhus med letbanen og Peak i baggrunden.

Se flere billeder

Turn Street Halo, silvergrå, konisk mast, Aarhus havnefront med letbane og smukke huse.

Flere billeder fra Aarhus

Turn Street Halo, silvergrå, konisk mast, Aarhus havnefront.

Flere billeder fra Aarhus

Turn Street Halo, silvergrå, konisk mast, Aarhus havnefront med letbanen på den anden side.

Flere billeder fra Aarhus

Turn Street Halo, silvergrå, konisk mast, Aarhus havnefront.

Flere billeder fra Aarhus

Turn Street Halo, silvergrå, konisk mast, Aarhus havnefront med letbane og smukke huse.

Flere billeder fra Aarhus

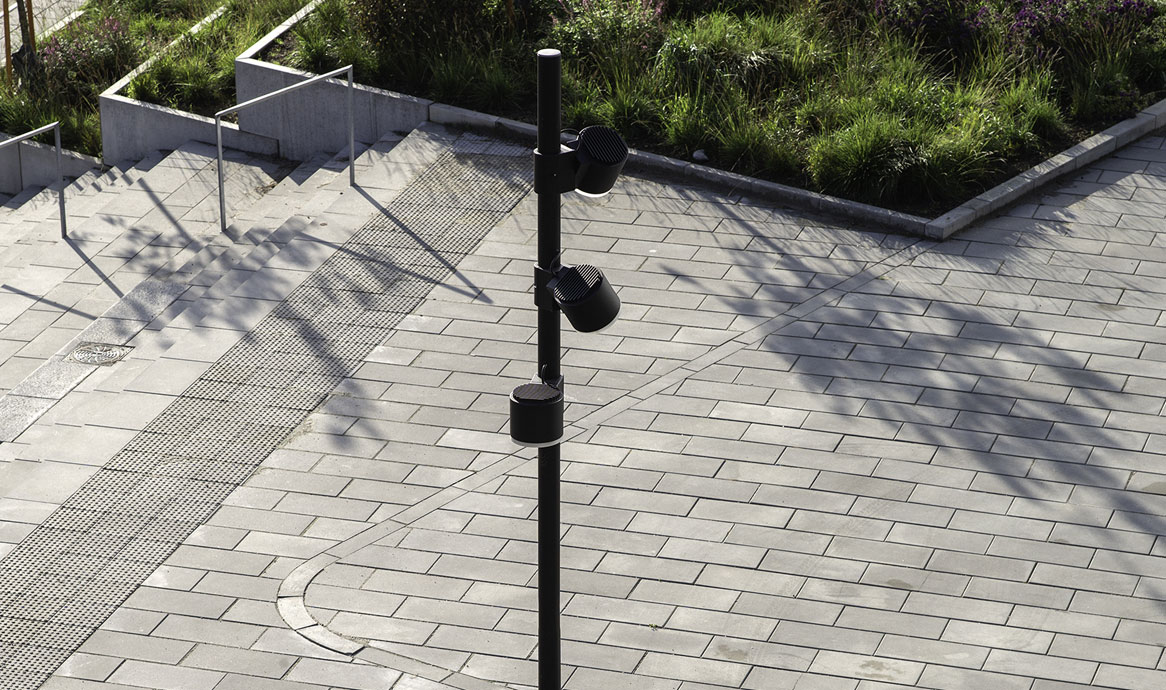

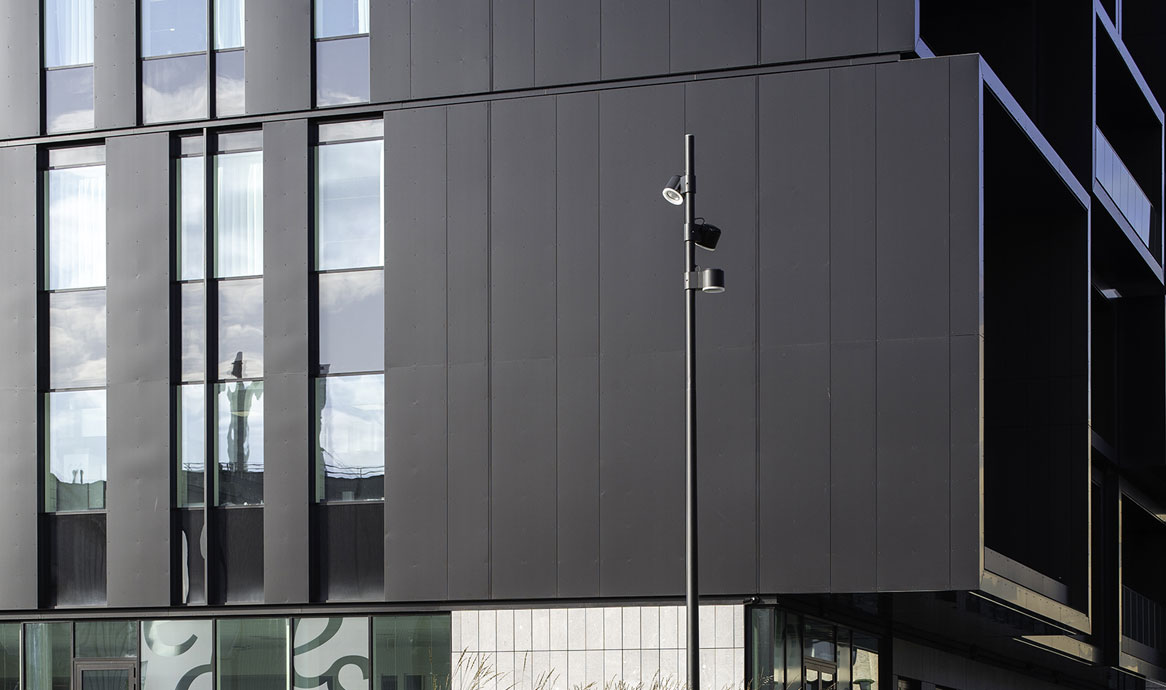

Turn Spot Halo og Turn Street Halo, sort noir 900. Turn Spot er vinklet på masten; Turn Street med linseoptik er nedadrettet.

Se flere billeder fra Jægergaardsgade

Turn Spot Halo og Turn Street Halo, sort noir 900. Turn Spot er vinklet på masten; Turn Street med linseoptik er nedadrettet. Mastehøjde 5,5 m.

Se flere billeder fra Jægergaardsgade

Turn Spot Halo sort noir 900, mastehøjde 5,5 m. Turn Spot Halo er afsluttet med en kort opaliseret ring i acryl, som matcher Street armaturet og giver optisk føring.

Se flere billeder fra Jægergaardsgade

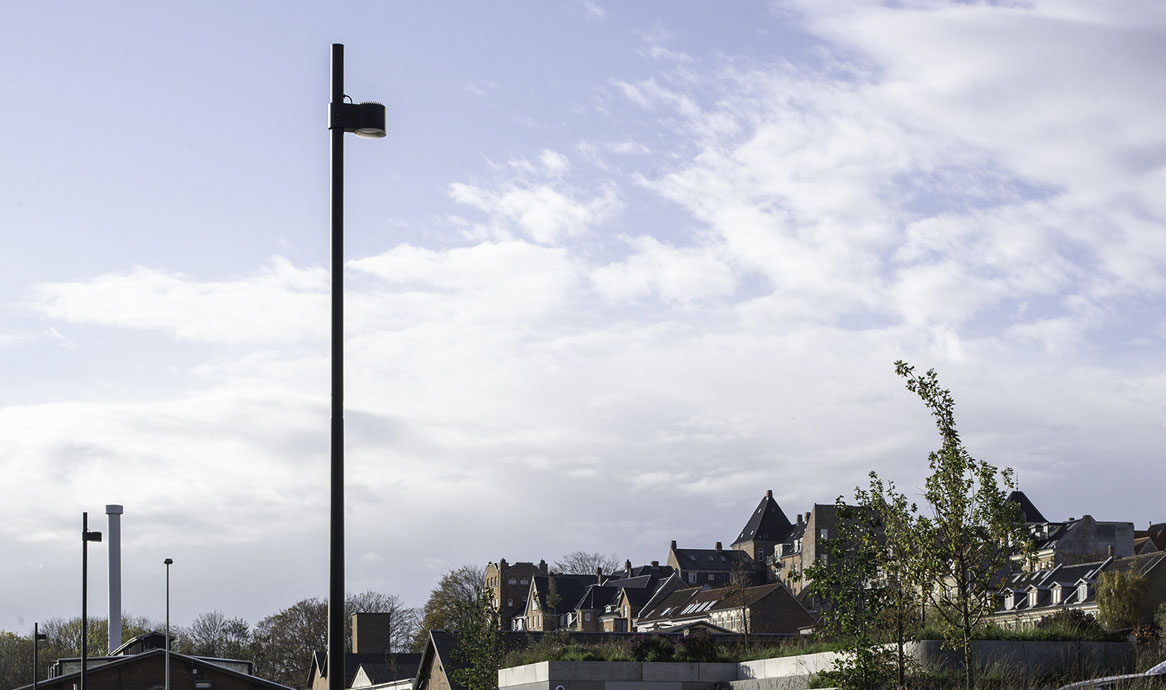

Turn Street Halo sort noir 900, mastehøjde 5,5 m. Turn Street Halo har DA board og linser for asymmetrisk lys.

Se flere billeder fra Jægergaardsgade

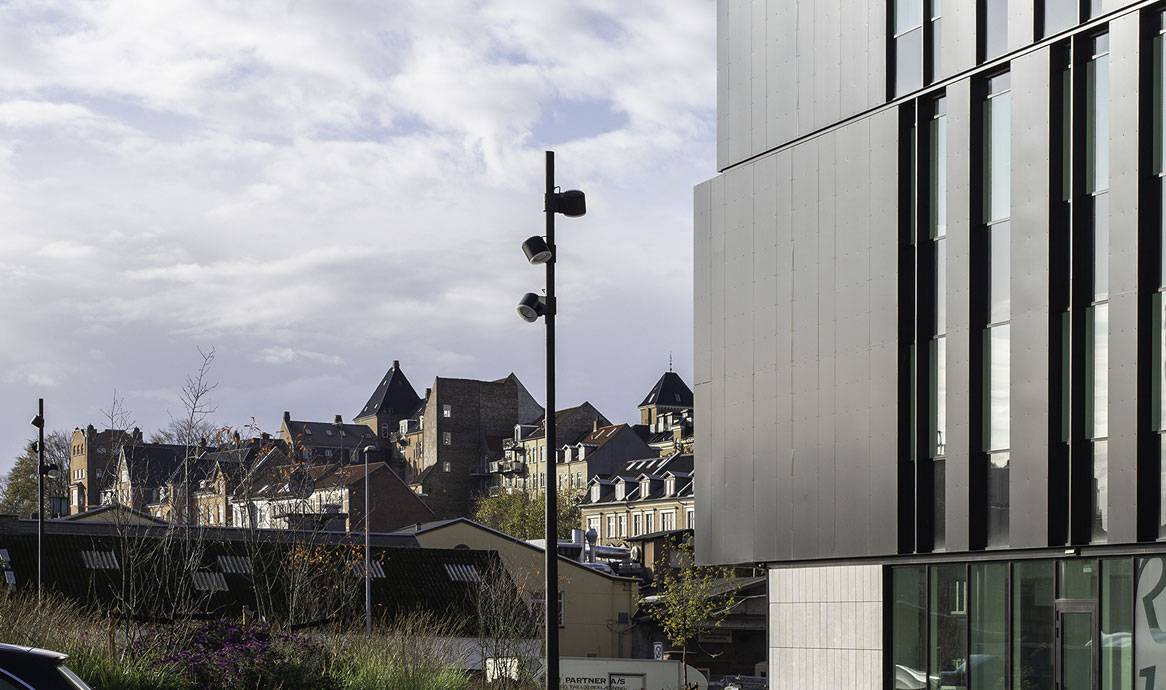

Turn Spot Halo og Turn Street Halo, sort noir 900, mastehøjde 5,5 m. Turn Spot er vinklet på masten; Turn Street med linseoptik er nedadrettet.

Se flere billeder fra Jægergaardsgade

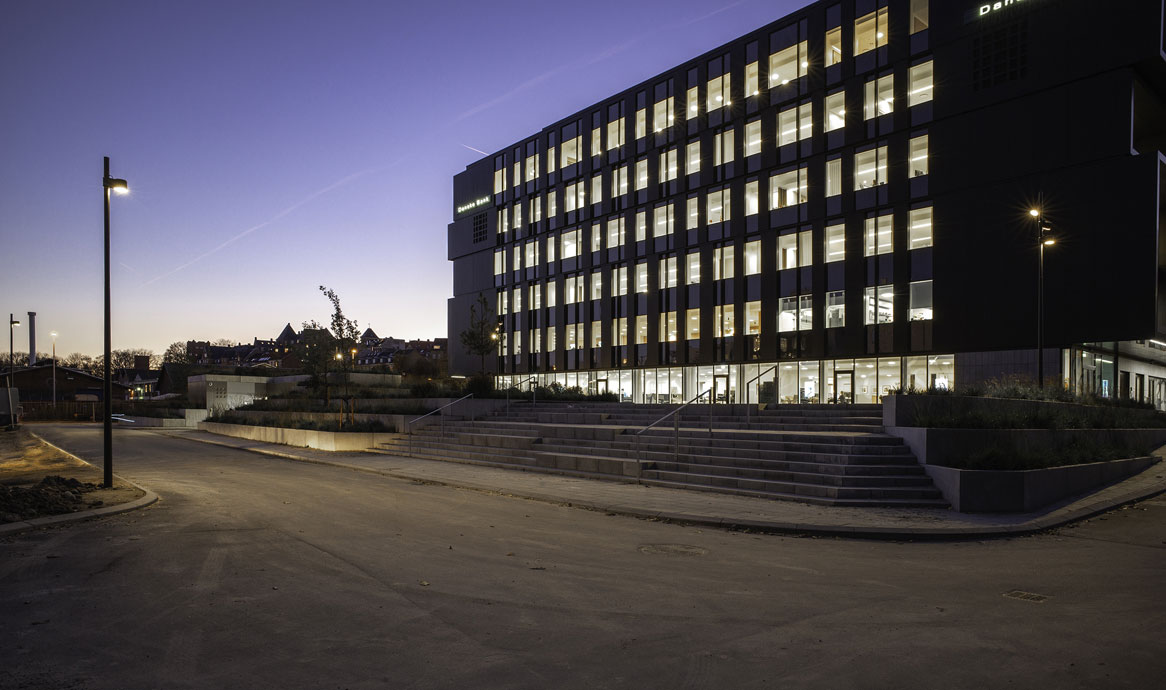

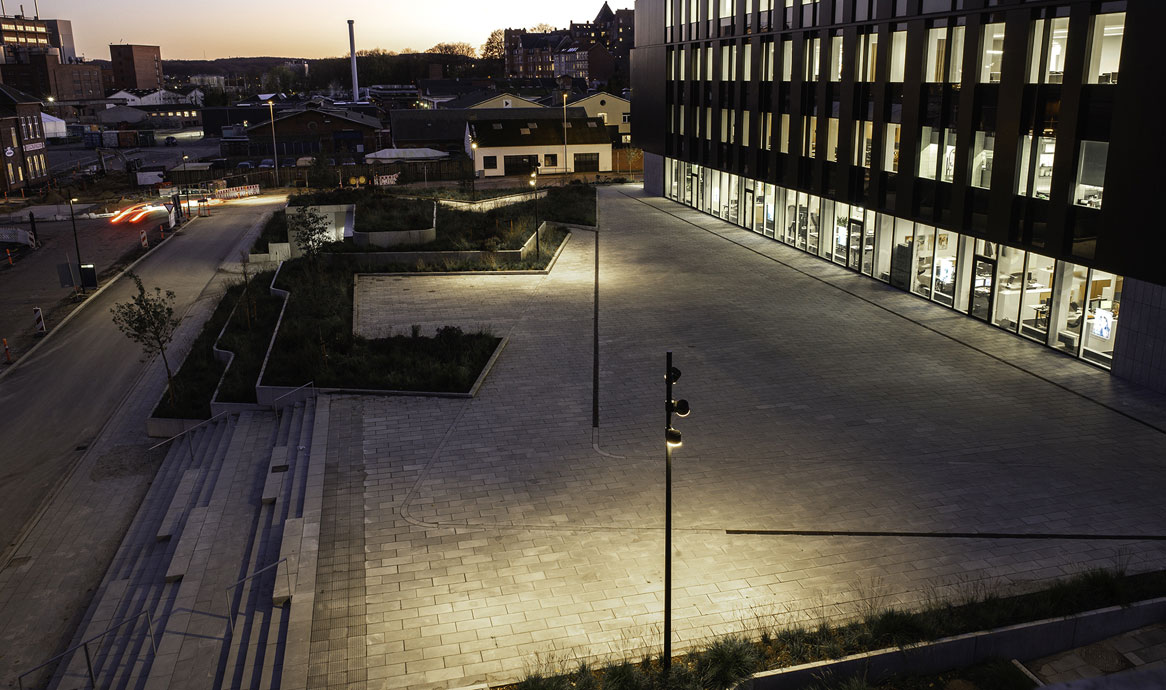

Turn Spot Halo og Turn Street Halo, sort noir 900. Mastehøjde 5,5 m. Dansk Bank, Jægergaardsgade, Aarhus, Arkitema Architects.
