NYX 450

NYX 450 fås som lygtehoved til montering på lodret mast eller vandret arm. Som de øvrige armaturer i Nyx-serien fås lygtehovedet i sort og to grå farvevarianter, som begge passer til galvaniserede standardmaster. Armaturerne er udført i støbt aluminium med afskærmning i klart, hærdet glas.

Nyx armaturerne bestykkes med LED med forskellige linsetyper. Nyx 450 har vandret underkant, der giver mindre blænding og mindre lysforurening.

Specifications

Specifikationer

nyx-450

Armaturdata

NYX 450
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3mm hærdet glas, afmasket med silketryk
Montering På mast med 60 eller 76 mm topdiameter eller på Ø60 eller 48 mm arm med indstiksdybde 100 mm.
Fås med gennembrudt lygtehus til montage på skrå mast.
Tilslutning I mast
Focus leverer og monterer 9,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK10; med SR sokkel IK09
Korrosionsklasse C4, option for C5
Vægt 11 kg
Vindfladeareal 0,09 m2 (lateralt)

LED-data

LED med linser FF-DA T3 til lokalveje, E-klasse, 2, 3 eller 4 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 2xFF, 70 Ra 3000K: 875-9000 lm
4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra 2700K: 725-7600 lm
3000K: 775-8000 lm
4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra 3000K: 1310-13500 lm
4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra 2700K: 1100-11400 lm
3000K: 1175-12000 lm
4000K: 1250-12700 lm
LED-lumen, 4xFF, 70 Ra 3000K: 1750-18000 lm
4000K: 1900-19450 lm
LED-lumen, 4xFF, 80 Ra 2700K: 1500-15200 lm
3000K: 1550-16000 lm
4000K: 1650-16950 lm
Virkningsgrad 89%
Afskærmningsklasse, 13201-2 2015 G*3

Driverdata

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 80-264 Vac

Driver 3xFF Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm max 47 A (50% efter 250 µs)
Operationel indgangsspænding, AC 80-264 Vac

Driver 4xFF Xitanium Full Xi FP 165 W 0,3-1,0 A, programmerbar
Startstrøm max 41 A (50% efter 440 µs)
Operationel indgangsspænding, AC 160-264 Vac

Varianter og tilbehør

Varenummer NYX 450
9930- 2 x FF-DA T3, programmerbar, max 75 W
9931- 3 x FF-DA T3, programmerbar, max 114 W
9932- 4 x FF-DA T3, programmerbar, max 150 W

Tilbehør
9023- Vægbeslag

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827* = 2700 K, 80 Ra
66 = sort noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm Ø60 D = DALI-2 (4/5-leder kabel)
U48 = for arm Ø48 F = LineSwitch
G = gennembrudt hus R = Zhaga book 18 sokkel, opadrettet
G76 = gennembrudt Ø76 RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 9931-9730T = Nyx 450 3xFF-DA T3, silvergrå, 3000 K, 70 Ra, topmontage

nyx-450

Armaturdata

NYX 450
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3mm hærdet glas, afmasket med silketryk
Montering På mast med 60 eller 76 mm topdiameter eller på Ø60 eller 48 mm arm med indstiksdybde 100 mm.
Fås med gennembrudt lygtehus til montage på skrå mast.
Tilslutning I mast
Focus leverer og monterer 9,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK10; med SR sokkel IK09
Korrosionsklasse C4, option for C5
Vægt 11 kg
Vindfladeareal 0,09 m2 (lateralt)

LED-data

LED med linser FF-DA MEW til trafikveje, L-klasse, 2, 3 eller 4 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 2xFF, 70 Ra 3000K: 875-9000 lm
4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra 2700K: 725-7600 lm
3000K: 775-8000 lm
4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra 3000K: 1310-13500 lm
4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra 2700K: 1100-11400 lm
3000K: 1175-12000 lm
4000K: 1250-12700 lm
LED-lumen, 4xFF, 70 Ra 3000K: 1750-18000 lm
4000K: 1900-19450 lm
LED-lumen, 4xFF, 80 Ra 2700K: 1500-15200 lm
3000K: 1550-16000 lm
4000K: 1650-16950 lm
Virkningsgrad 92%
Afskærmningsklasse, 13201-2 2015 G*6

Driverdata

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 80-264 Vac

Driver 3xFF Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm max 47 A (50% efter 250 µs)
Operationel indgangsspænding, AC 80-264 Vac

Driver 4xFF Xitanium Full Xi FP 165 W 0,3-1,0 A, programmerbar
Startstrøm max 41 A (50% efter 440 µs)
Operationel indgangsspænding, AC 160-264 Vac

Varianter og tilbehør

Varenummer NYX 450
9950- 2 x FF-DA MEW, programmerbar, max 75 W
9951- 3 x FF-DA MEW, programmerbar, max 114 W
9952- 4 x FF-DA MEW, programmerbar, max 150 W

Tilbehør
9023- Vægbeslag

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827* = 2700 K, 80 Ra
66 = sort noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm Ø60 D = DALI-2 (4/5-leder kabel)
U48 = for arm Ø48 F = LineSwitch
G = gennembrudt hus R = Zhaga book 18 sokkel, opadrettet
G76 = gennembrudt Ø76 RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 9952-9740U = Nyx 450 4xFF-DA MEW, silvergrå, 4000 K, 70 Ra, for arm

nyx-450

Armaturdata

NYX 450
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3mm hærdet glas, afmasket med silketryk
Montering På mast med 60 eller 76 mm topdiameter eller på Ø60 eller 48 mm arm med indstiksdybde 100 mm.
Fås med gennembrudt lygtehus til montage på skrå mast.
Tilslutning I mast
Focus leverer og monterer 9,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK10; med SR sokkel IK09
Korrosionsklasse C4, option for C5
Vægt 11 kg
Vindfladeareal 0,09 m2 (lateralt)

LED-data

LED med linser FF-DA T4 til rundkørsler og bred vej, 2, 3 eller 4 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 2xFF, 70 Ra 3000K: 875-9000 lm
4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra 2700K: 725-7600 lm
3000K: 775-8000 lm
4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra 3000K: 1310-13500 lm
4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra 2700K: 1100-11400 lm
3000K: 1175-12000 lm
4000K: 1250-12700 lm
LED-lumen, 4xFF, 70 Ra 3000K: 1750-18000 lm
4000K: 1900-19450 lm
LED-lumen, 4xFF, 80 Ra 2700K: 1500-15200 lm
3000K: 1550-16000 lm
4000K: 1650-16950 lm
Virkningsgrad 90%
Afskærmningsklasse, 13201-2 2015 G*2

Driverdata

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)
Operationel indgangsspænding, AC 80-264 Vac

Driver 3xFF Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm max 47 A (50% efter 250 µs)
Operationel indgangsspænding, AC 80-264 Vac

Driver 4xFF Xitanium Full Xi FP 165 W 0,3-1,0 A, programmerbar
Startstrøm max 41 A (50% efter 440 µs)
Operationel indgangsspænding, AC 160-264 Vac

Varianter og tilbehør

Varenummer NYX 450
9940- 2 x FF-DA T4, programmerbar, max 75 W
9941- 3 x FF-DA T4, programmerbar, max 114 W
9942- 4 x FF-DA T4, programmerbar, max 150 W

Tilbehør
9023- Vægbeslag

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827* = 2700 K, 80 Ra
66 = sort noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm Ø60 D = DALI-2 (4/5-leder kabel)
U48 = for arm Ø48 F = LineSwitch
G = gennembrudt hus R = Zhaga book 18 sokkel, opadrettet
G76 = gennembrudt Ø76 RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 9941-9730T = Nyx 450 3xFF-DA, T4, silvergrå, 3000 K, 70 Ra, topmontage

nyx-450

Armaturdata

NYX 450
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3mm hærdet glas, afmasket med silketryk
Montering På mast med 60 eller 76 mm topdiameter eller på Ø60 eller 48 mm arm med indstiksdybde 100 mm.
Fås med gennembrudt lygtehus til montage på skrå mast.
Tilslutning I mast
Focus leverer og monterer 9,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK10; med SR sokkel IK09
Korrosionsklasse C4, option for C5
Vægt 11 kg
Vindfladeareal 0,09 m2 (lateralt)

LED-data

LED med linser FF-DA PX til fodgængerfelter, 2 eller 3 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 2xFF, 70 Ra 3000K: 875-9000 lm
4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra 2700K: 725-7600 lm
3000K: 775-8000 lm
4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra 3000K: 1310-13500 lm
4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra 2700K: 1100-11400 lm
3000K: 1175-12000 lm
4000K: 1250-12700 lm
Virkningsgrad 89%
Afskærmningsklasse, 13201-2 2015 G*4

Driverdata

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver 3xFF Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm max 47 A (50% efter 250 µs)

Nominel spænding, AC 220-240 Vac
max 47 A (50% efter 250 µs) 80-264 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 168-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning 5-trins dæmpning inden for lumenpakken
Øvrige dæmpemuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer Nyx 450
9955- 2 x FF-DA PX, programmerbar, max 75 W
9956- 3 x FF-DA PX, programmerbar, max 114 W

Tilbehør
9023- Vægbeslag

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827* = 2700 K, 80 Ra
66 = sort noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm Ø60 D = DALI-2 (4/5-leder kabel)
U48 = for arm Ø48 F = LineSwitch
G = gennembrudt hus R = Zhaga book 18 sokkel, opadrettet
G76 = gennembrudt Ø76 RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 9955-9730T = Nyx 450 2xFF-DA PX, silvergrå, 3000 K, 70 Ra, topmontage

Media & downloads

Lystekniske data

Hent alle ldt-filer

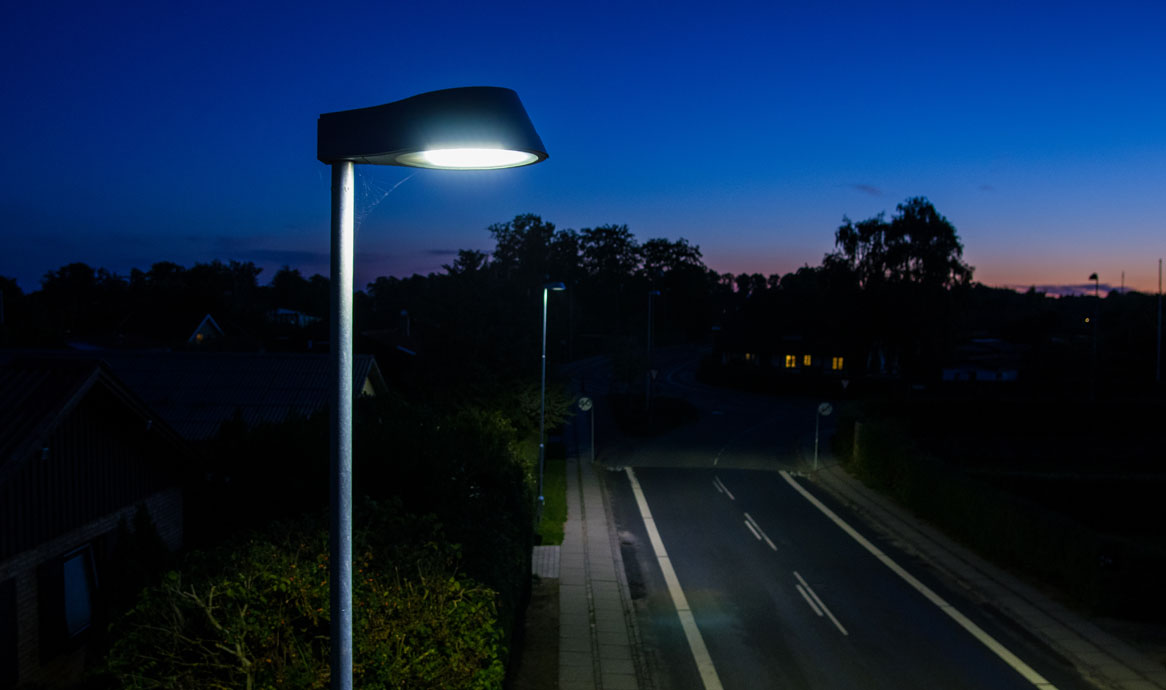

nyx450_svendborgteaser_1166

LED belysning i Svendborg Kommune

Umbraco.Cms.Core.Models.Link Se mere her
nyx450_nat_svendborg_1166

Nyx 450 i Svendborg Kommune

Umbraco.Cms.Core.Models.Link Se flere billeder her

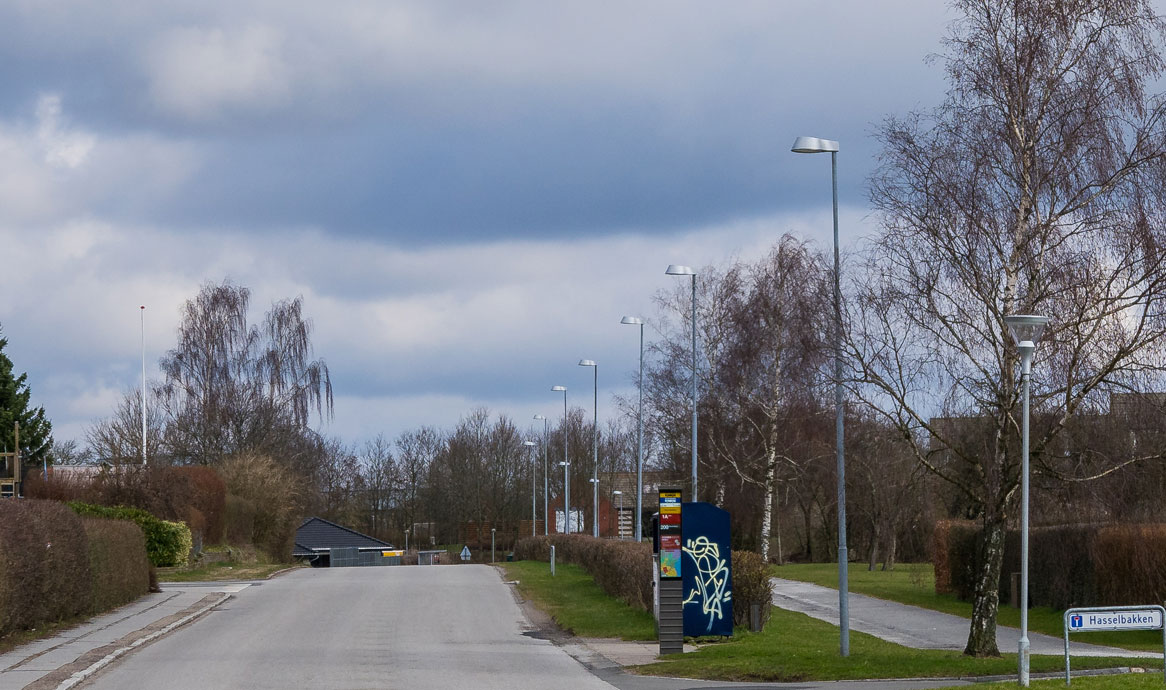

nyx450_hasselager_1166

Nyx 450 i Hasselager, Aarhus Kommune

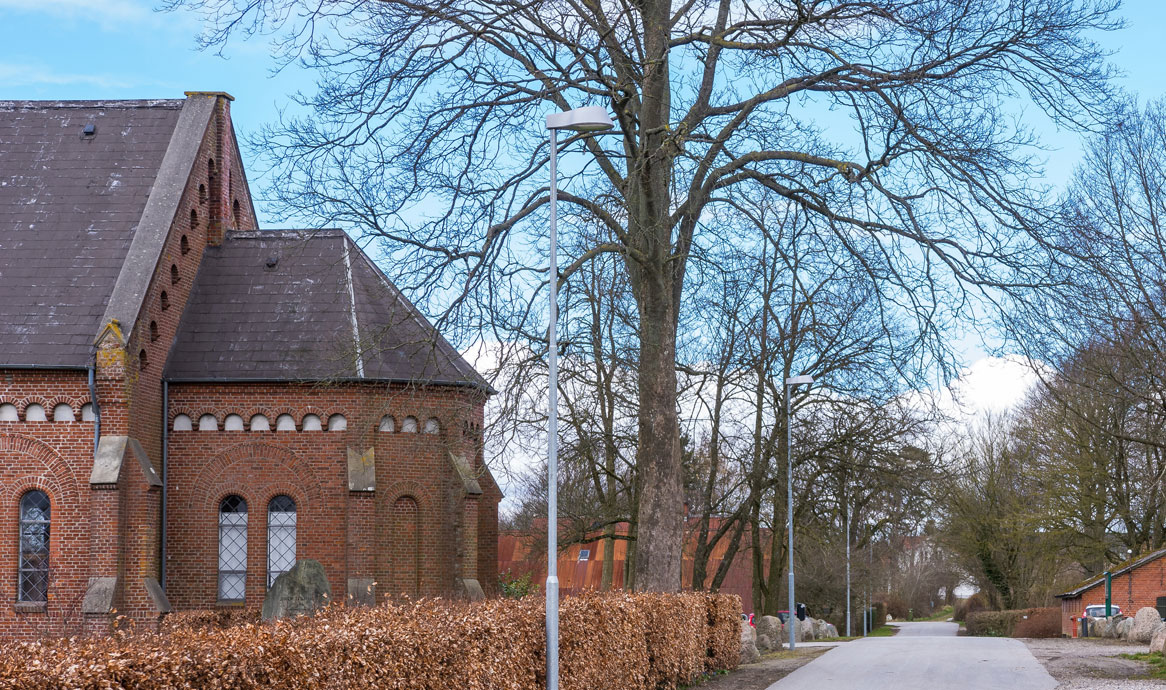

nyx450_hasselagerkirke_1166

Nyx 450 i Hasselager, Aarhus Kommune

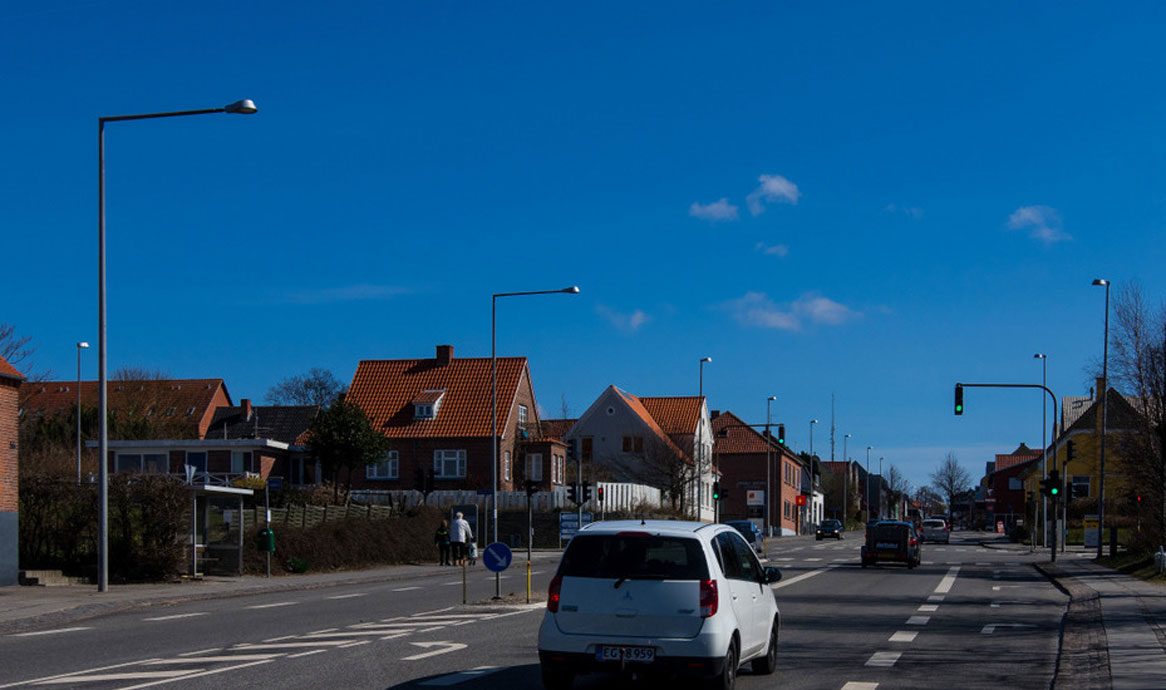

nyx450_roende_l4_1166

Nyx 450 på hovedgaden i Rønde, Syddjurs Kommune

Umbraco.Cms.Core.Models.Link Se flere billeder her

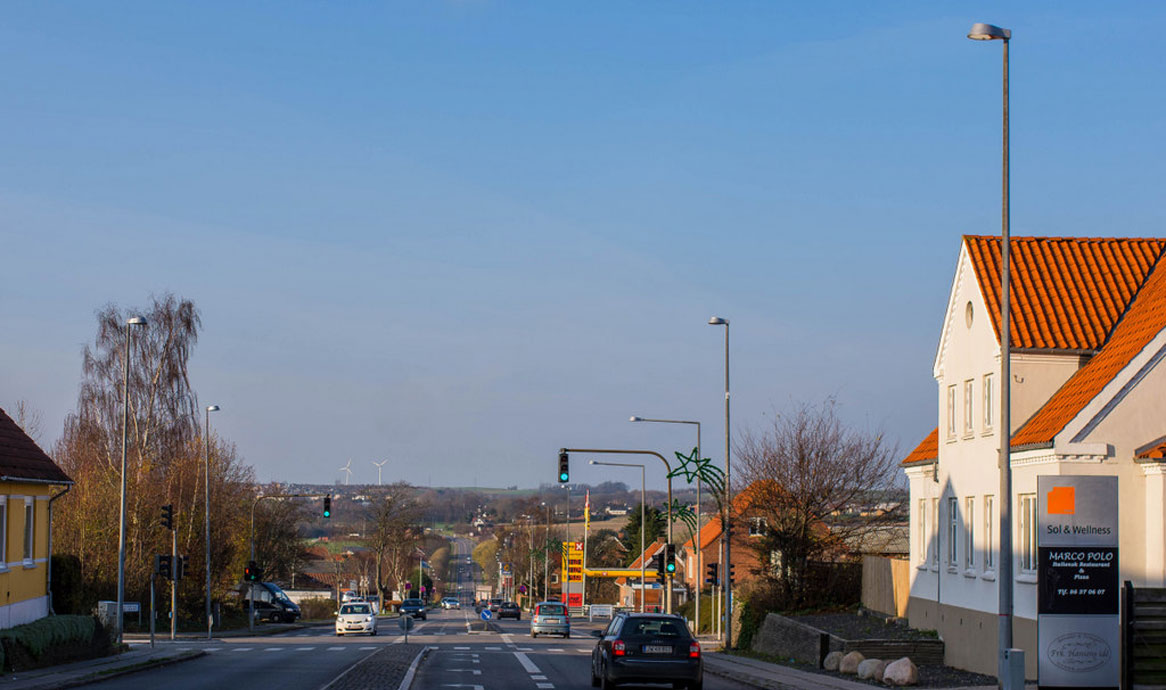

nyx450_roende_dec2_1166

Nyx 450 på hovedgaden i Rønde, Syddjurs Kommune

Umbraco.Cms.Core.Models.Link Se flere billeder her

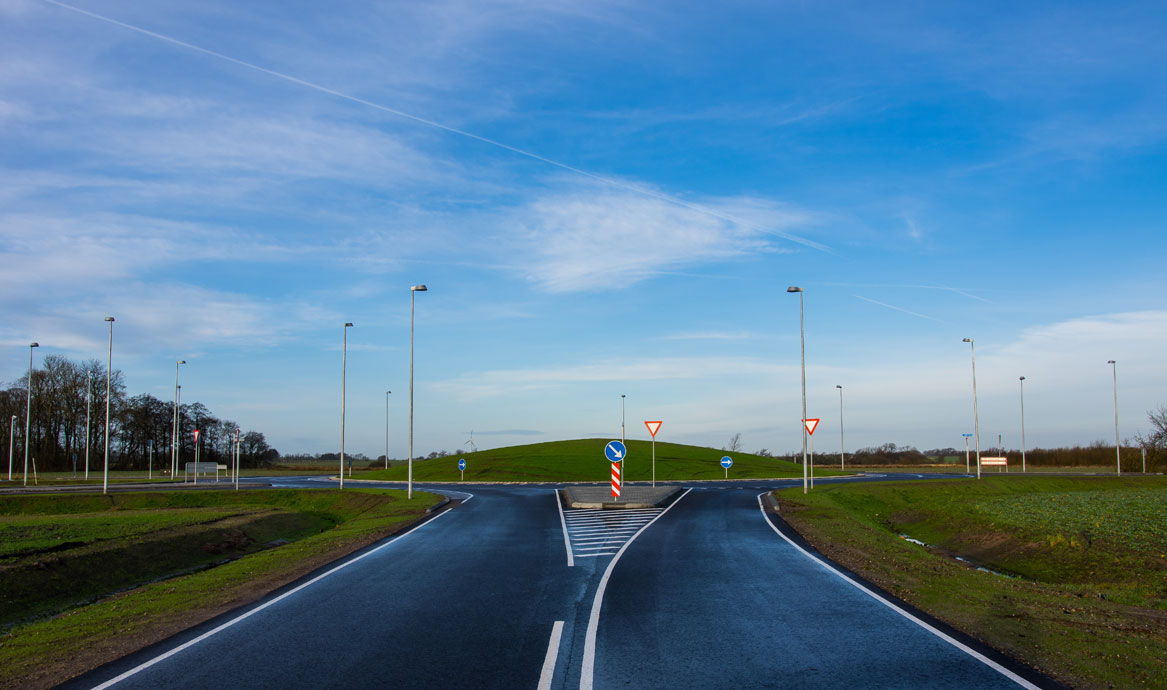

nyx450_toender14_1166

Rundkørsel i Tønder

Umbraco.Cms.Core.Models.Link Se flere billeder.
nyx450_toender10_1166

Rundkørsel i Tønder

Umbraco.Cms.Core.Models.Link Se flere billeder fra Tønder.

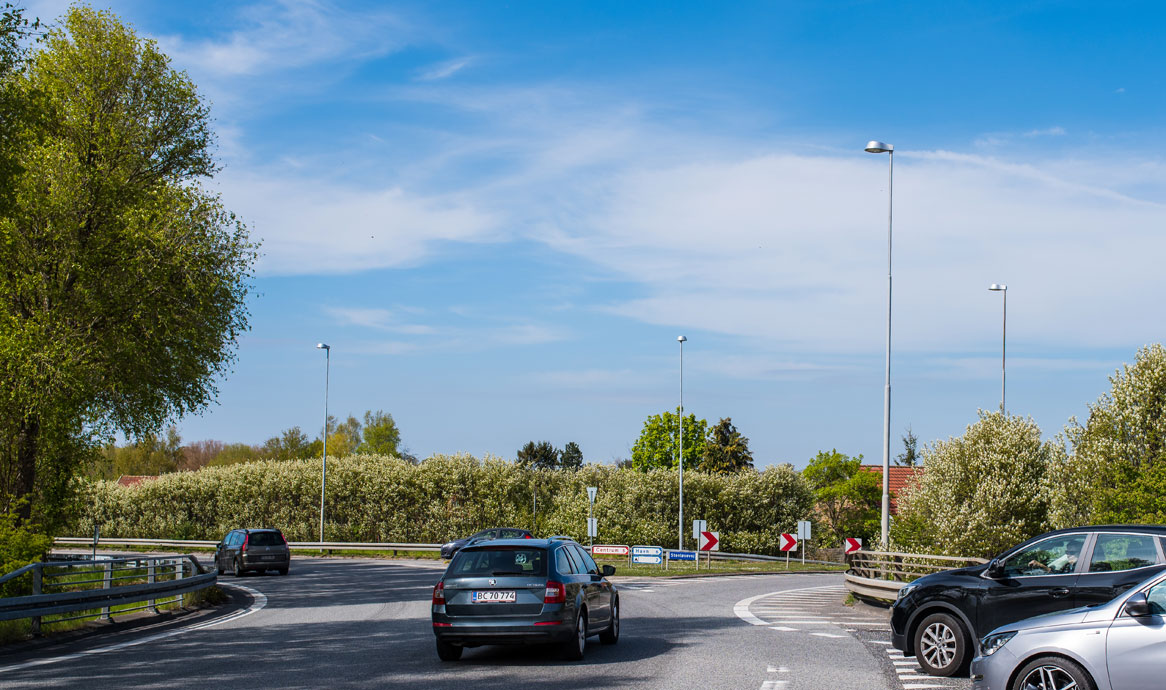

nyx450_odense_1166

Nyx 450 i rundkørsel i forbindelse med motorvej ved Odense.

Umbraco.Cms.Core.Models.Link Se flere billeder

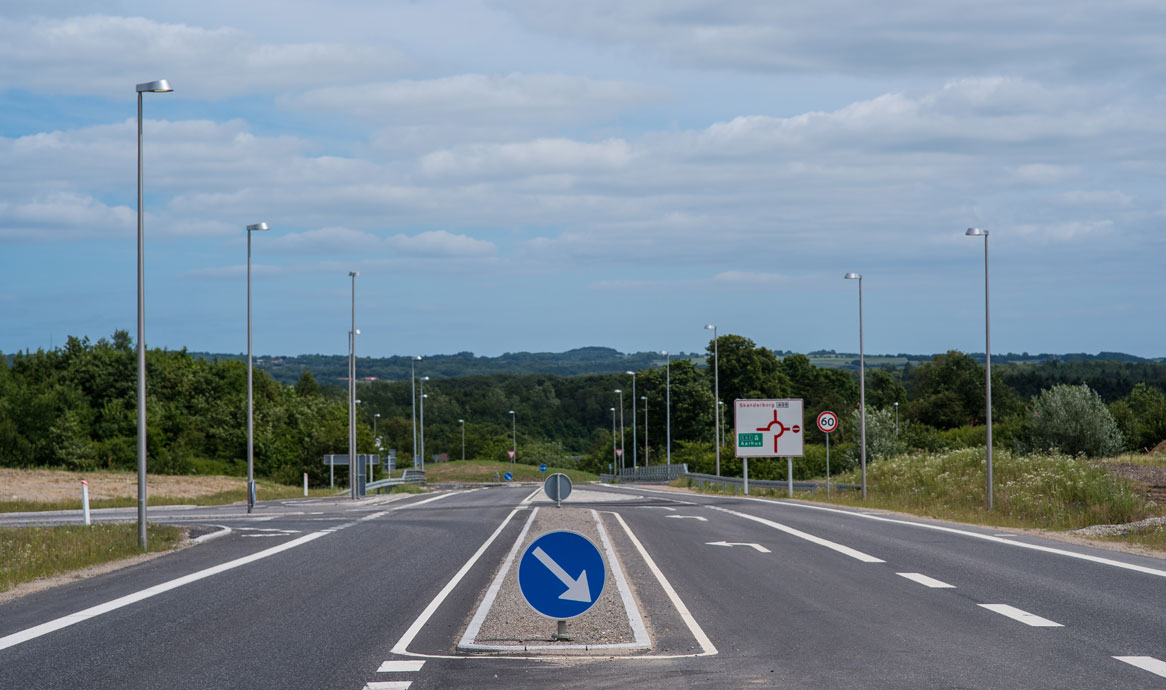

skbsyd_40729_1166

Nyx 450 på 8 m eftergivelig mast, Østjyske Motorvej TSA 51, Skanderborg Syd

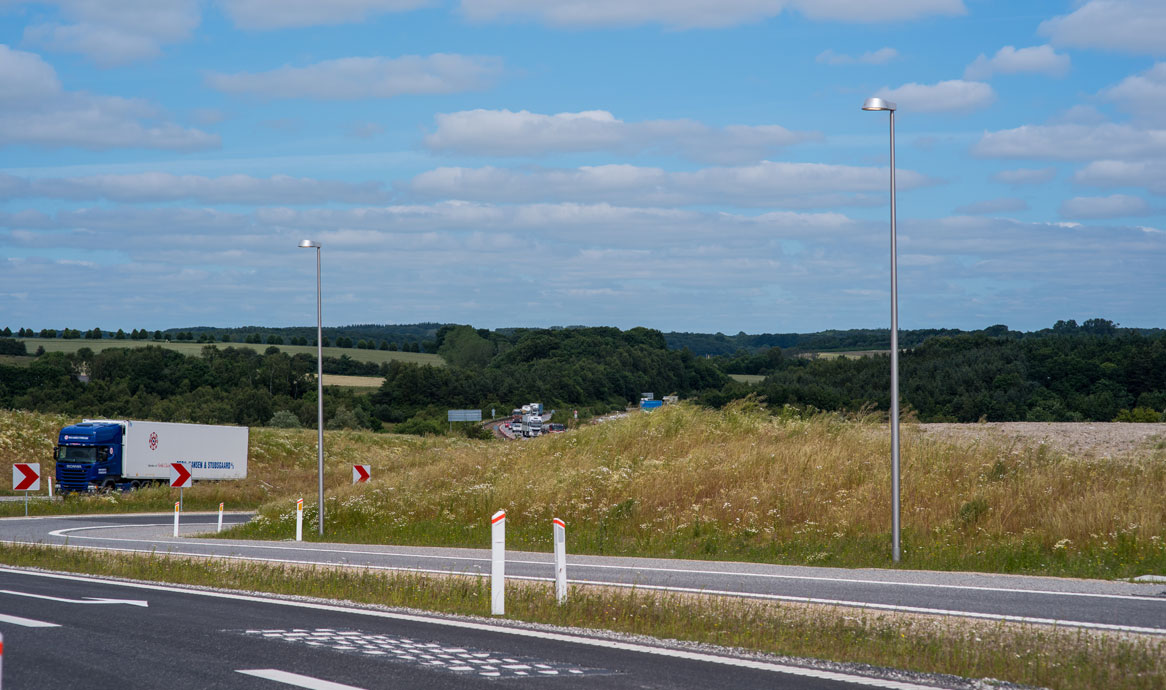

skbsyd_41325_1166

Nyx 450 på 8 m eftergivelig mast, Østjyske Motorvej TSA 51, Skanderborg Syd

skbsyd_43723_1166

Nyx 450 på 8 m eftergivelig mast, Østjyske Motorvej TSA 51, Skanderborg Syd

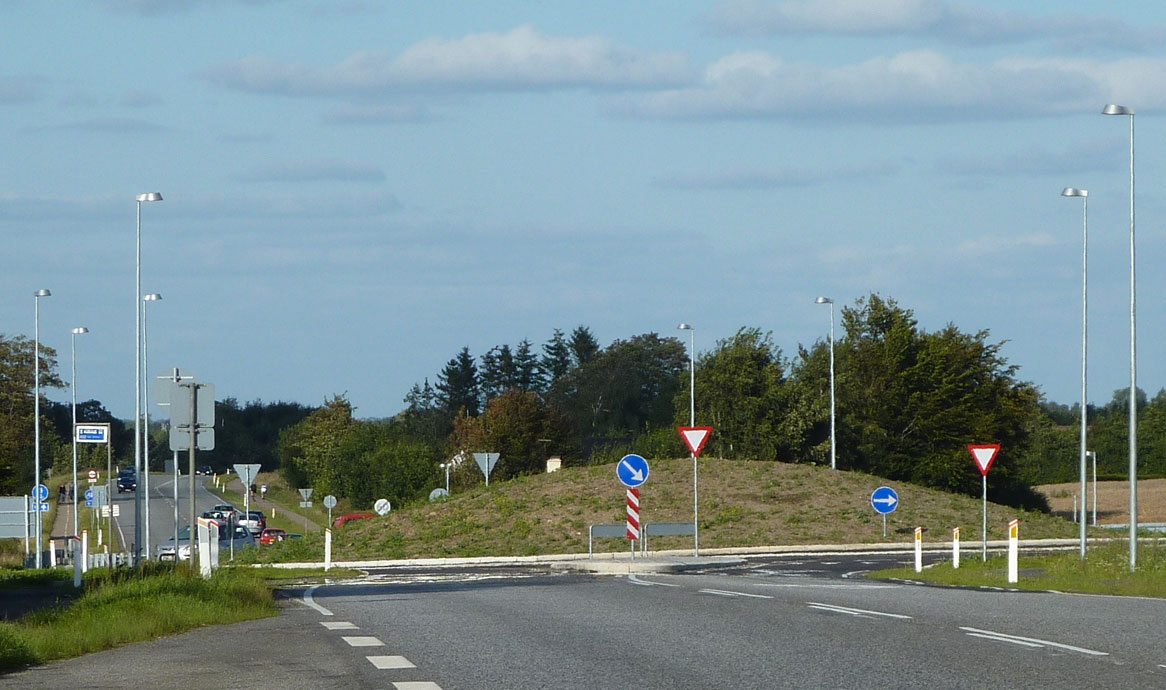

nyx450_hedensted_1166

Nyx 450 i rundkørsel i Hedensted

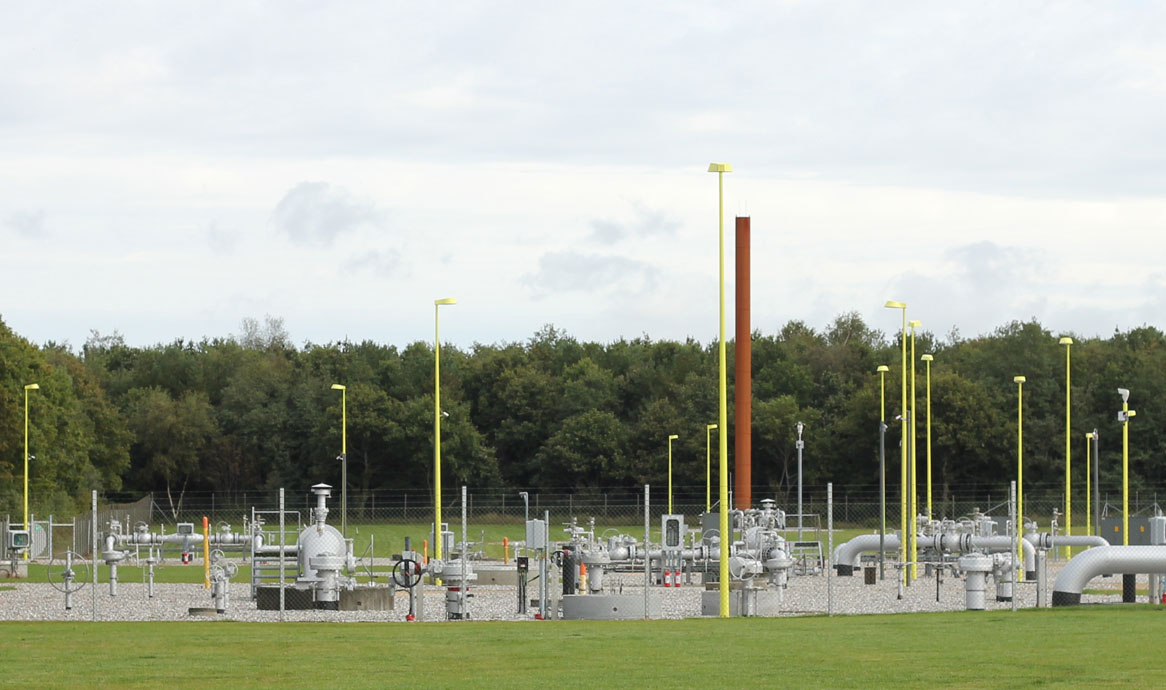

nyxmaster_egtved_1166

Nyx 450 og Nyx 330 på Egtved Kompresserstation

nyx450_sauersplads_1166

Nyx 450 på skrå mast, Sauers Plads i Aalborg

Umbraco.Cms.Core.Models.Link Se flere billeder her

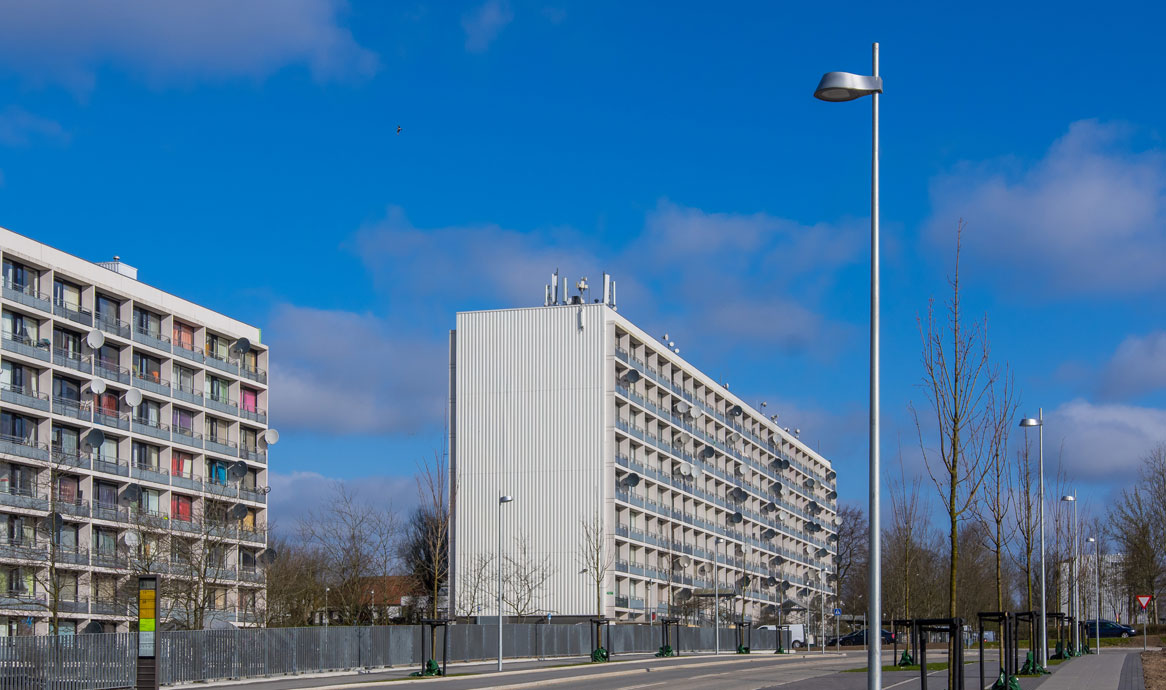

nyx_gellerup_1141_1166

Nyx 450, gennembrudt hus, Gellerupparken, Aarhus

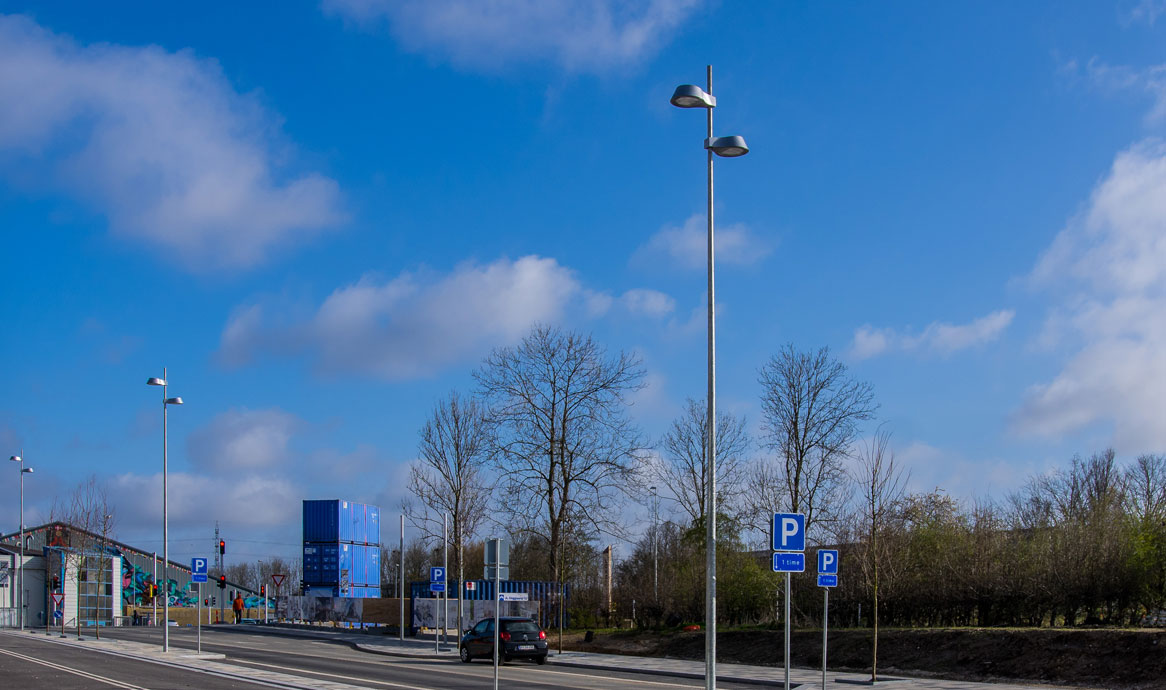

nyx450_gellerup_4536_1166

Nyx 450, gennembrudt hus, Gellerupparken i Aarhus

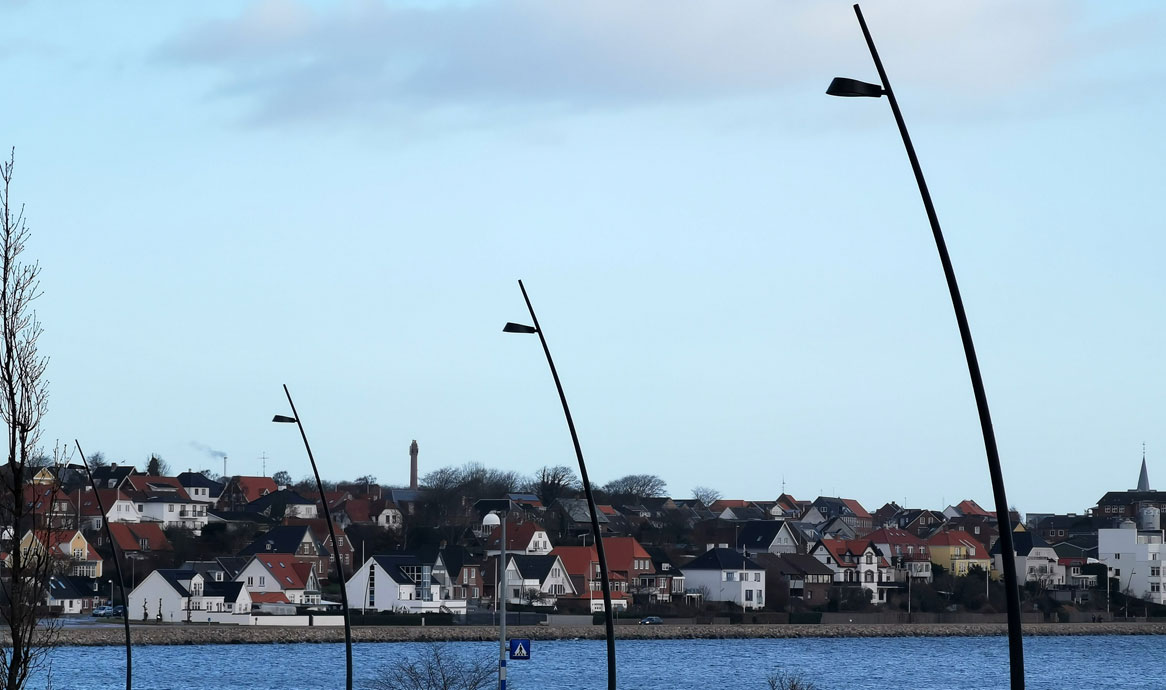

nyx450_thisted_115954_1166

Nyx 450 på arm, Thisted Kystvej

DesignVilhelm Lauritzen Arkitekter

Vores succes inden for vejbelysning skyldes i høj grad Nyx-serien, som Vilhelm Lauritzen Arkitekter tegnede i 2005.

Den store lygte, NYX 450, fungerer flot på høje master og kan bl.a. ses i Living Lab udstillingen i Hersted Industripark. Se mere om DOLL og Living Lab her.
