TURN MAST 3

Turn masterne til tre eller flere spots findes i to højder:

7 meter (3,8 meter konisk + 3,2 meter cylindrisk Ø76 mm)

5,5 meter (3,5 meter konisk + 2 meter cylindrisk Ø76 mm)

Specifikationer

TURN MAST 3

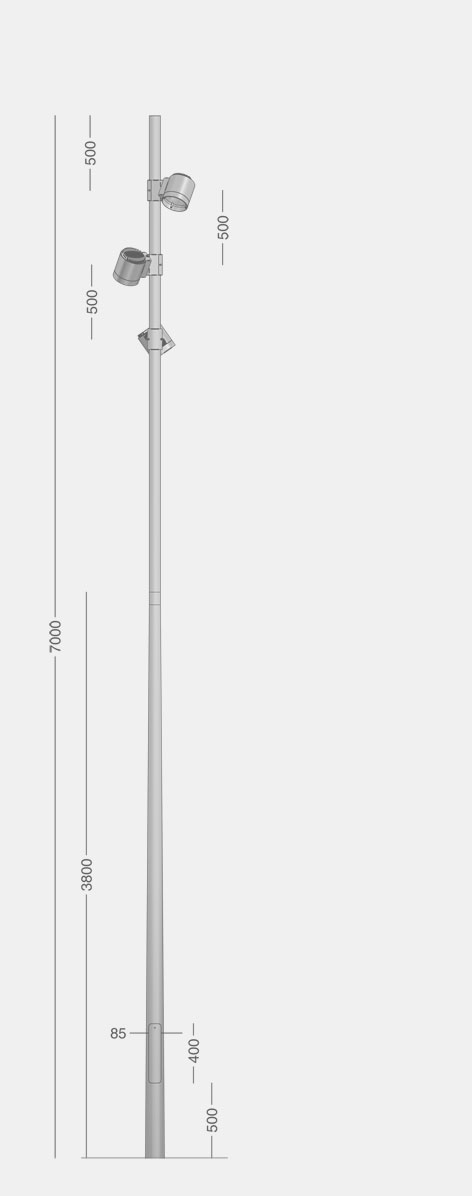

3174_turn_mast_7m_multiply

Mast

TURN MAST 3,8 m konisk + 3,2 m cylindrisk Ø76 mm, afsluttet med prop
Materiale Galvaniseret stål
Standardfarver Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort noir 900: SN351F, Akzo Nobel
Vægt 47 kg


Sikringsindsats

97033 Sikringsindsats for 1 Neozed sikring op til 16 A
Klassifikation IP54, klasse II
Indgangskabler max 3 stk 4 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Mastediameter min 97 mm

97070 Sikringsindsats for 2 Neozed sikringer op til 16 A
Klassifikation IP44, klasse II eller klasse I
Indgangskabler max 3 stk 5 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Mastediameter min 97 mm

50271 Sikringsindsats for 3 Neozed sikringer op til 16 A
Klassifikation IP44, klasse II
Indgangskabler max 3 stk 5 x 16 mm2
Dimensioner L x B x H 265 x 72 x 84 mm
Mastediameter min 104 mm

Øvrigt tilbehør

Diverse
50200 Vingefundament Ø108-140 mast
50202 Vingefundament Ø62-90 mast
50300 Stålfundament for fodflange
50301 Betonfundament for fodflange
1714-1 Adapter til Ø60 mm mast
50201 Prop til Ø60 mast, grå eller sort
50206 Prop til Ø76 mast, grå eller sort


Varianter



Art. nr. Turn mast 7 meter
3174- for nedgravning
3274- på flange

Art. nr. Sikringsindsats
97033 for 1 Neozed op til 16 A, klasse II
97070 for 2 Neozed op til 16 A, klasse I eller II
50271 for 3 Neozed op til 16 A, klasse II

Kombineres med



Farve
4 = grafitgrå
7 = galvaniseret
9 = silvergrå
17 = corten brown
66 = sort noir 900

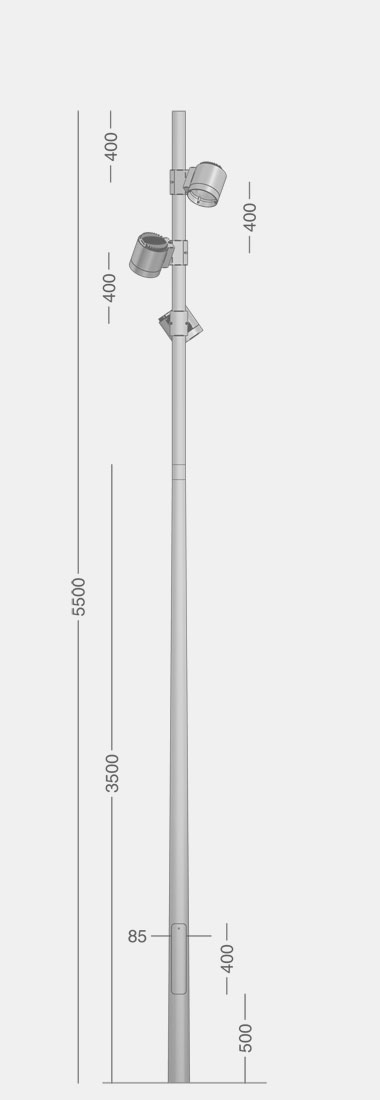

3172_turn_mast_5-5m_multipl

Mast

TURN MAST 3,5 m konisk + 2 m cylindrisk Ø76 mm, afsluttet med prop
Materiale Galvaniseret stål
Standardfarver Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort noir 900: SN351F, Akzo Nobel
Vægt 37 kg


Sikringsindsats

97033 Sikringsindsats for 1 Neozed sikring op til 16 A
Klassifikation IP54, klasse II
Indgangskabler max 3 stk 4 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Mastediameter min 97 mm

97070 Sikringsindsats for 2 Neozed sikringer op til 16 A
Klassifikation IP44, klasse II eller klasse I
Indgangskabler max 3 stk 5 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Mastediameter min 97 mm

50271 Sikringsindsats for 3 Neozed sikringer op til 16 A
Klassifikation IP44, klasse II
Indgangskabler max 3 stk 5 x 16 mm2
Dimensioner L x B x H 265 x 72 x 84 mm
Mastediameter min 104 mm

Øvrigt tilbehør

Diverse
50200 Vingefundament Ø108-140 mast
50202 Vingefundament Ø62-90 mast
50300 Stålfundament for fodflange
50301 Betonfundament for fodflange
1714-1 Adapter til Ø60 mm mast
50201 Prop til Ø60 mast, grå eller sort
50206 Prop til Ø76 mast, grå eller sort


Varianter



Art. nr. Turn mast 5,5 meter
3172- for nedgravning
3272- på flange

Art. nr. Sikringsindsats
97033 for 1 Neozed op til 16 A, klasse II
97070 for 2 Neozed op til 16 A, klasse I eller II
50271 for 3 Neozed op til 16 A, klasse II

Kombineres med



Farve
4 = grafitgrå
7 = galvaniseret
9 = silvergrå
17 = corten brown
66 = sort noir 900


Medier & downloads

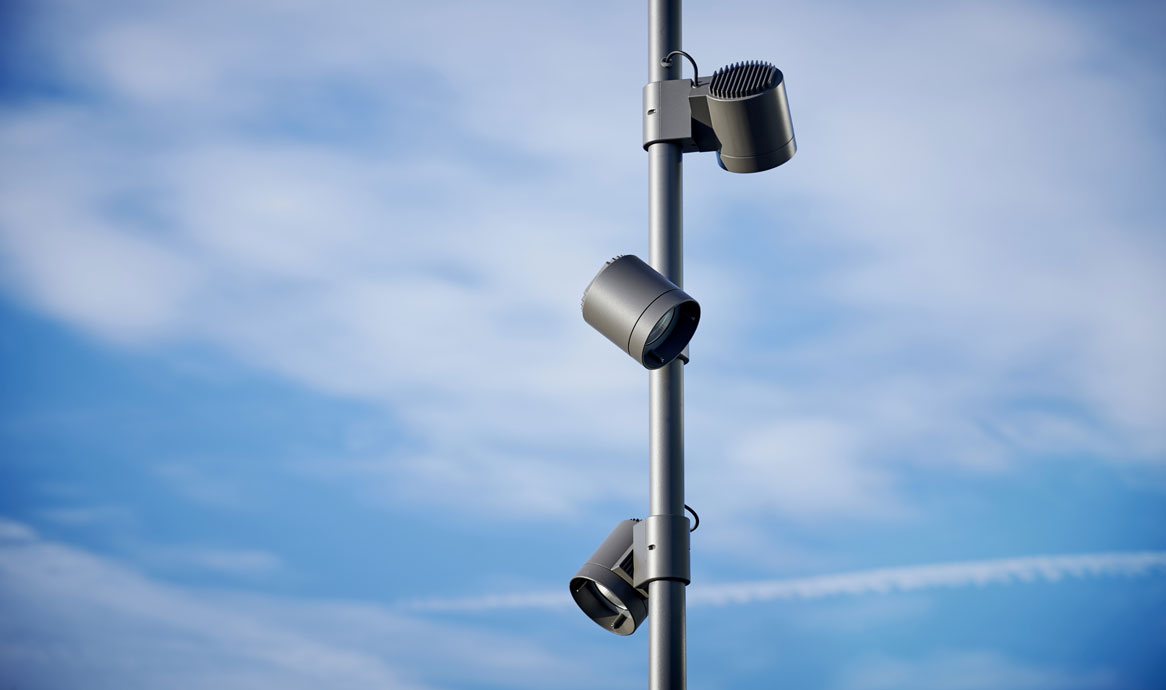

turn_3042_1166

Turn Spot x 3, grafitgrå

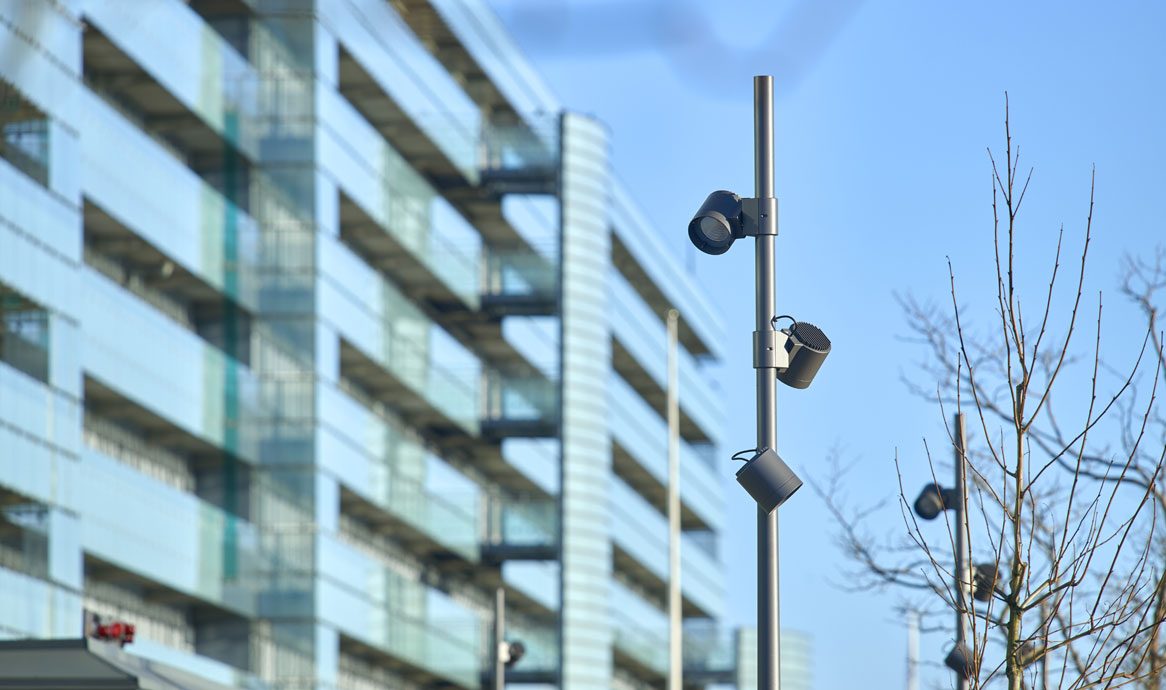

turn_2954_1166

Turn Spot x 3, grafitgrå mast, 5,5 meter, Company House Center Syd, Hvidovre. DesignGroup Architects

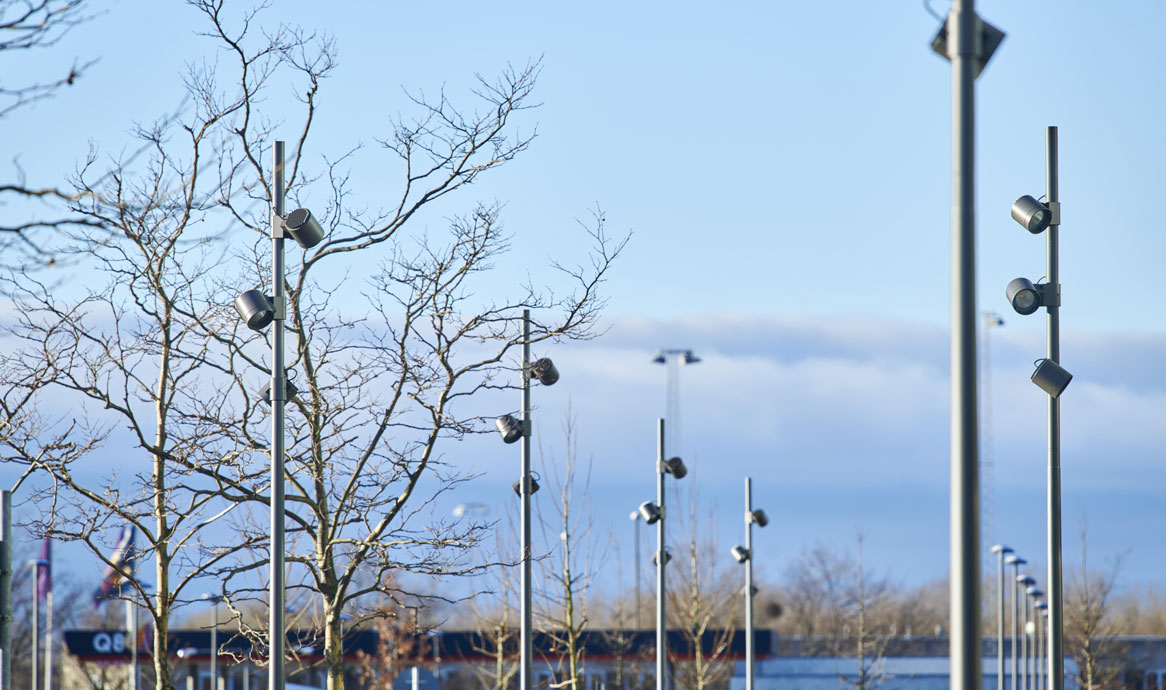

turn_q8_2911_1166

Turn Spot på 5,5 m mast, grafitgrå, Center Syd, Stamholmen, Hvidovre

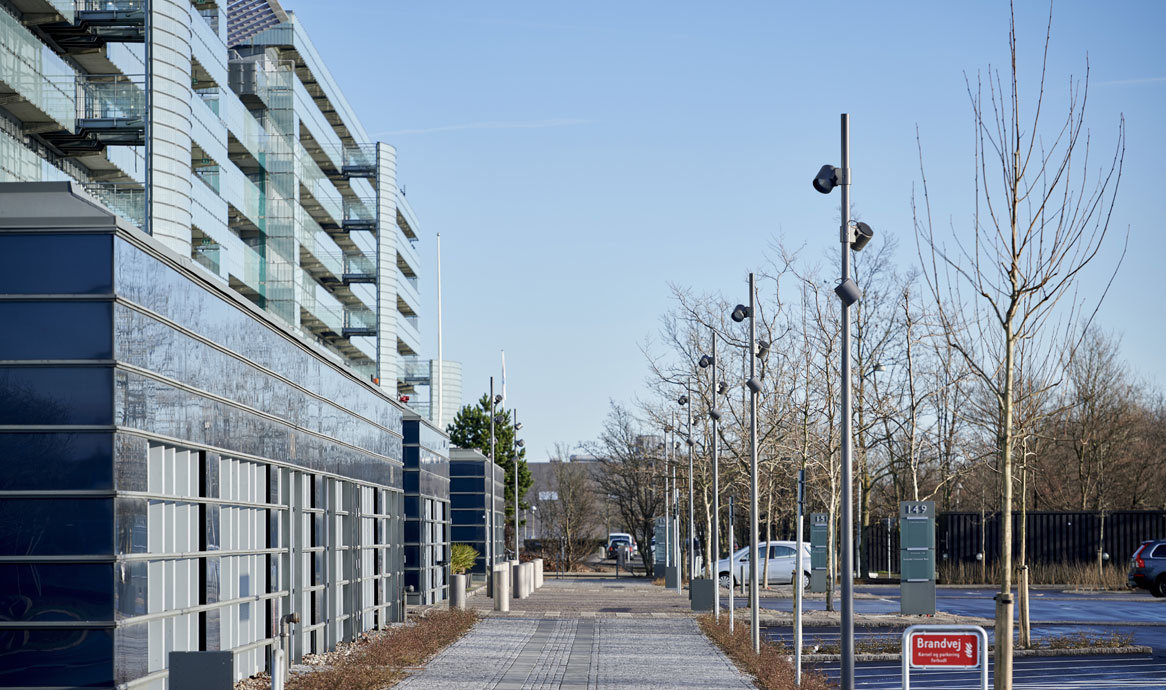

turn_afstand_3057_1166

Turn Spot på 5,5 m mast, grafitgrå, Company House Center Syd, Hvidovre. DesignGroup Arkitekter

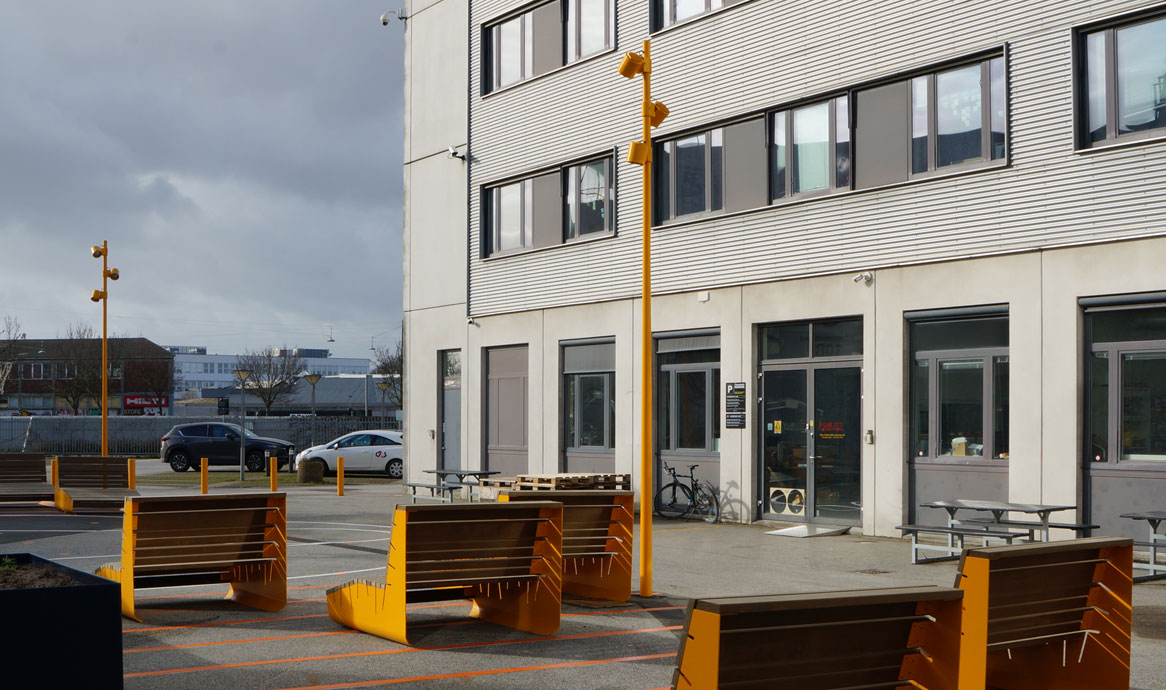

turn_sydhavnen_3607_1166

Turn Spot på 5,5 meter mast, AAU-CPH. Arkitekt: PLAN+LANDSKAB Mangor & Nagel

turnspot_9628_1166

Turn Spot Halo på 5,5 m mast, Jægergaardsgade, Aarhus C

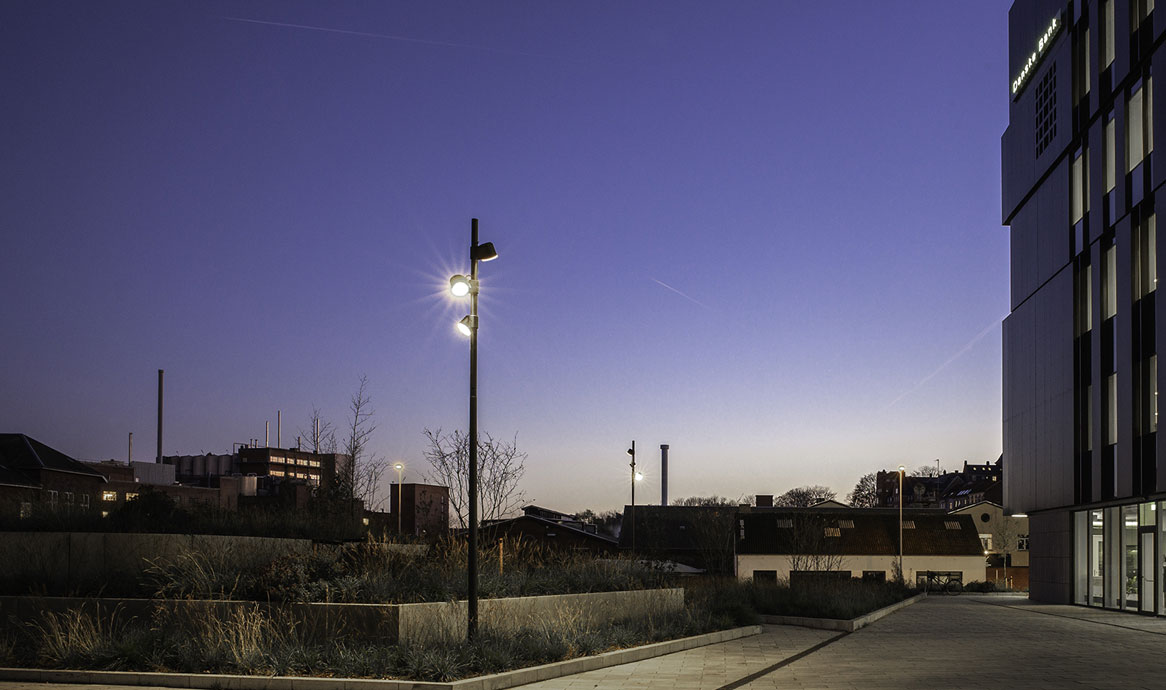

turnspot_9660_1166

Turn Spot Halo, 5,5 m mast sort noir 900, Jægergaardsgade, Aarhus C
