SKY KONISK MAST

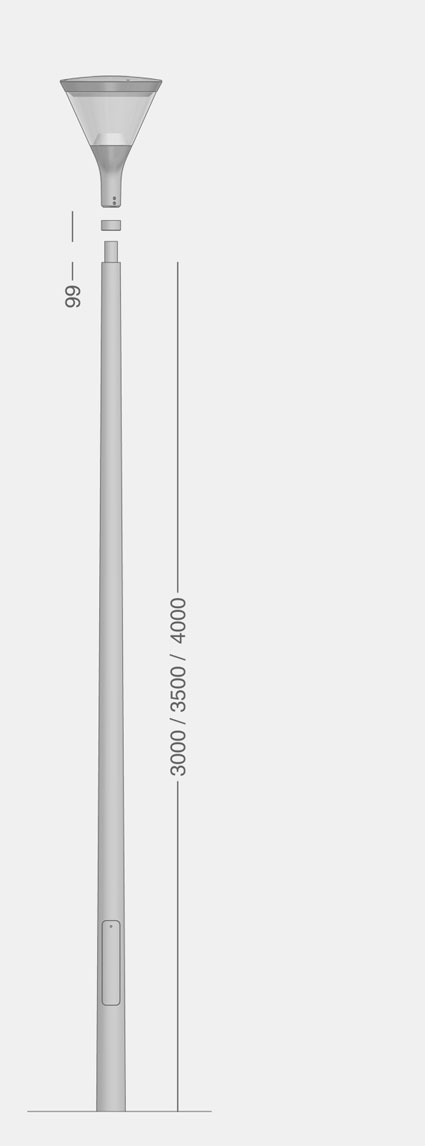

Den koniske designmast har en topdiameter på 88 mm. Den fås i tre højder: 3, 3½ og 4 meter. Afstandsringen er påkrævet til at dække overgangen mellem lygte og mast.
Specifikationer
SKY KONISK MAST
Mast
| Konisk mast med Ø 60 studs, H 99 mm | |
|---|---|
| Materiale | Galvaniseret stål |
| Standardfarver | Grafitgrå: YW355F, Akzo Nobel |
| Silvergrå: Y2370I, Akzo Nobel | |
| Corten brown: YX355F, Akzo Nobel | |
| Sort noir 900: SN351F, Akzo Nobel |
Sikringsindsats
| 98158 | Sikringsindsats for 2 Neozed sikringer op til 16 A |
|---|---|
| Klassifikation | IP44, klasse II eller klasse I |
| Indgangskabler | max 3 stk 5 x 16 mm2 |
| Dimensioner L x B x H | 232 x 69 x 69 mm |
| Mastediameter | min 97 mm |
| 50271 | Sikringsindsats for 3 Neozed sikringer op til 16 A |
|---|---|
| Klassifikation | IP54, klasse II eller klasse I (se HSW data nedenfor) |
| Indgangskabler | max 3 stk 5 x 16 mm2 |
| Dimensioner L x B x H | 265 x 72 x 84 mm |
| Mastediameter | min 104 mm |
Øvrigt tilbehør
| Fundament | |
|---|---|
| 50200 | Vingefundament Ø108-140 mm mast, for nedgravning |
| Til 3 meter konisk mast, bund Ø 136 mm | |
| 50208 | Vingefundament Ø141-200 mm mast, for nedgravning |
| Til 3½ og 4 meter mast, bund Ø 142 og 148 mm | |
| 50300 | Stålfundament 1 m, for flangemontage |
| 50301 | Betonfundament, for flangemontage |
| Husk: Afstandsring | |
|---|---|
| 8005- | Afstandsring til Ø 88 mm mast, kombiner med farvekode |
Varianter
| Art. nr. | Konisk mast med Ø88 mm top |
|---|---|
| 3350- | H 3000 mm, for nedgravning |
| 3450- | H 3000 mm, på flange |
| 3351- | H 3500 mm, for nedgravning |
| 3451- | H 3500 mm, på flange |
| 3352- | H 4000 mm, for nedgravning |
| 3452- | H 4000 mm, på flange |
| Art. nr. | Sikringsindsats |
|---|---|
| 98158 | for 2 Neozed op til 16 A, kl. I eller II |
| 50271 | for 3 Neozed op til 16 A, kl. II |
| Art. nr. | Fundament |
|---|---|
| 50200 | Vingefundament Ø 108-140 mm, for nedgravning |
| 50208 | Vingefundament Ø 141-200 mm, for nedgravning |
| 50300 | Stålfundament 1 m, for flangemontage |
| 50301 | Betonfundament, for flangemontage |
| Art. nr. | Aftandsring |
|---|---|
| 8005- | påkrævet til Ø 88 mm mast, kombiner med farvekode |
Kombineres med
| Farve | |
|---|---|
| 4 = grafitgrå | |
| 7 = galvaniseret | |
| 9 = silvergrå | |
| 17 = corten brown | |
| 66 = sort noir 900 |
