SKY CYLINDRISK MAST

Ø 90 mm mast til Sky Park fås i tre højder: 3, 3½ og 4 meter. Afstandsringen er påkrævet til at dække overgangen mellem lygte og mast.

Specifikationer

SKY CYLINDRISK MAST

Mast

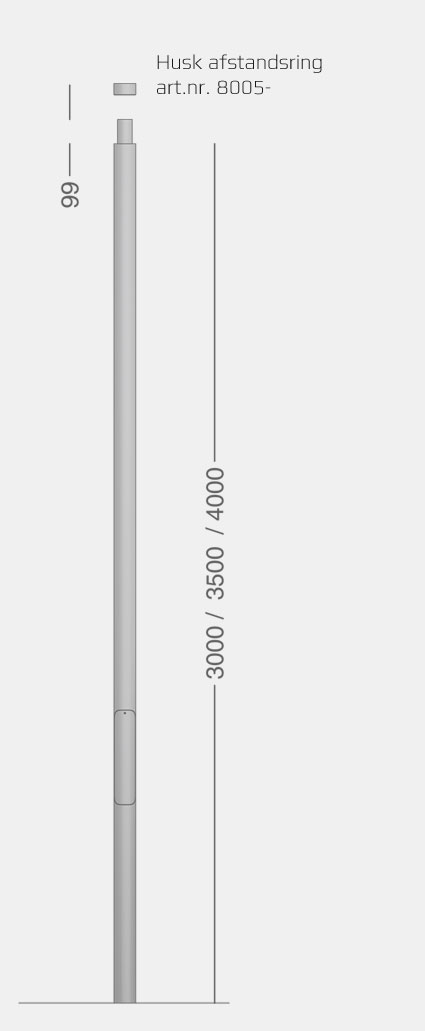

	Ø 90 mm cylindrisk mast med Ø 60 studs, H 99 mm
Materiale	Galvaniseret stål
Standardfarver	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
	Sort noir 900: SN351F, Akzo Nobel
Vægt	kg

Sikringsindsats

50279	HSW sikringsindsats for 1 Neozed sikring op til 16 A
Klassifikation	IP55, klasse II
Indgangskabler	max 2 stk 5 x 6 mm2
Dimensioner L x B x H	160 x 58 x 57 mm
Mastediameter	min 81 mm

6949	Euro Mini sikringsindsats for 1 sikring
Klassifikation	IP44, klasse II, benyt kode for klasse I
Indgangskabler	max 2 stk 4 x 16 mm2 eller 3 stk 4 x 10 mm2
Dimensioner L x B x H	280 x 52 x 51 mm
Mastediameter	min 70 mm

Øvrigt tilbehør

Fundament
50202	Vingefundament Ø62-90 mast

Husk: Afstandsring
8005-	Afstandsring til Ø 90 mm mast, kombiner med farvekode

Varianter

Art. nr.	Ø 90 mm mast
3150-	H 3000 mm, for nedgravning
3250-	H 3000 mm, på flange
3151-	H 3500 mm, for nedgravning
3251-	H 3500 mm, på flange
3152-	H 4000 mm, for nedgravning
3252-	H 4000 mm, på flange

Art. nr.	Sikringsindsats
50279	HSW, 1 Neozed sikring, kl. II
6949	DI Mini Euro, 1 sikring, kl. II
6949-J	DI Mini Euro, 1 sikring, kl. I

Art. nr.	Fundament
50202	Vingefundament Ø 62-90 mm, for nedgravning
50300	Stålfundament 1 m, for flangemontage
50301	Betonfundament, for flangemontage

Art. nr.	Afstandsring
8005-	påkrævet til Ø 90 mm mast, kombiner med farvekode

Kombineres med

Farve
4 = grafitgrå
7 = galvaniseret
9 = silvergrå
17 = corten brown
66 = sort noir 900

Medier & downloads

Produktinformation

Produktblad, cylindrisk mast, Sky ParkPDF Anbefalet antal armaturer pr. sikringPDF MonteringsanvisningPDF RoHS deklarationPDF

Udbudstekster

Ø90 mm mast, 3, 3,5 og 4 mDOCX Ø90 mm mast, 3, 3,5 og 4 mPDF

Fotos

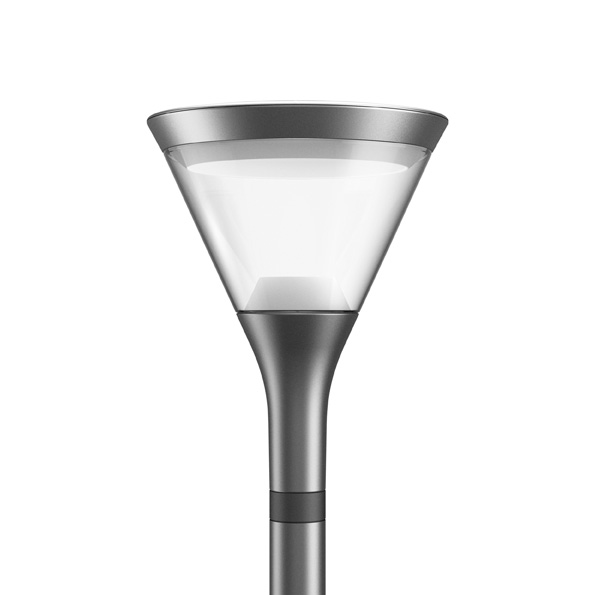

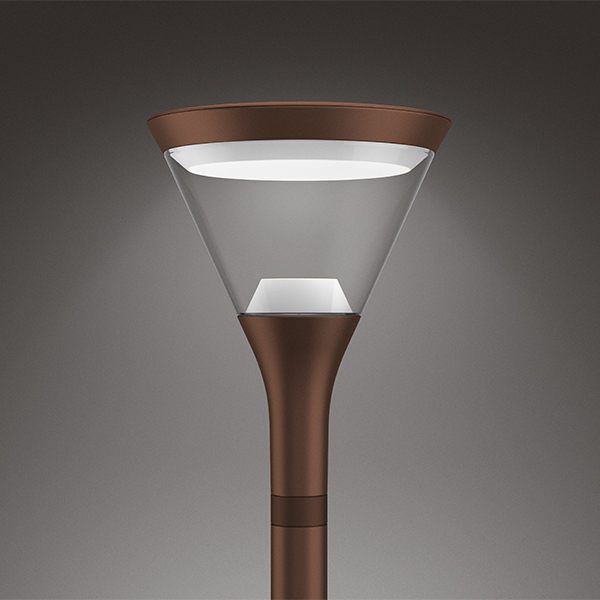

Produktfoto, Sky ParkJPG Produktfoto, Sky Park corten brownJPG

Sky Park på Ø90 mm designmast - med mulighed for at benytte afstandsringen til branding, f.eks. i form af logofarve.

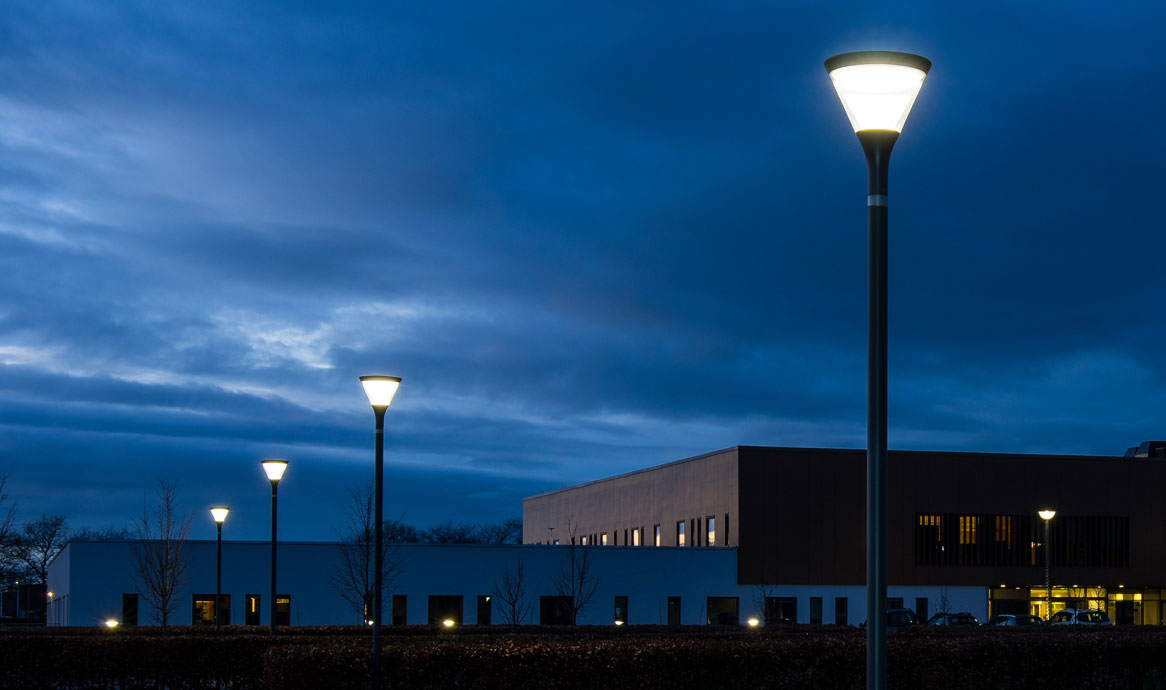

Sky Park grafitgrå på Ø90 mm mast - med silvergrå ring - Varde Rådhus.

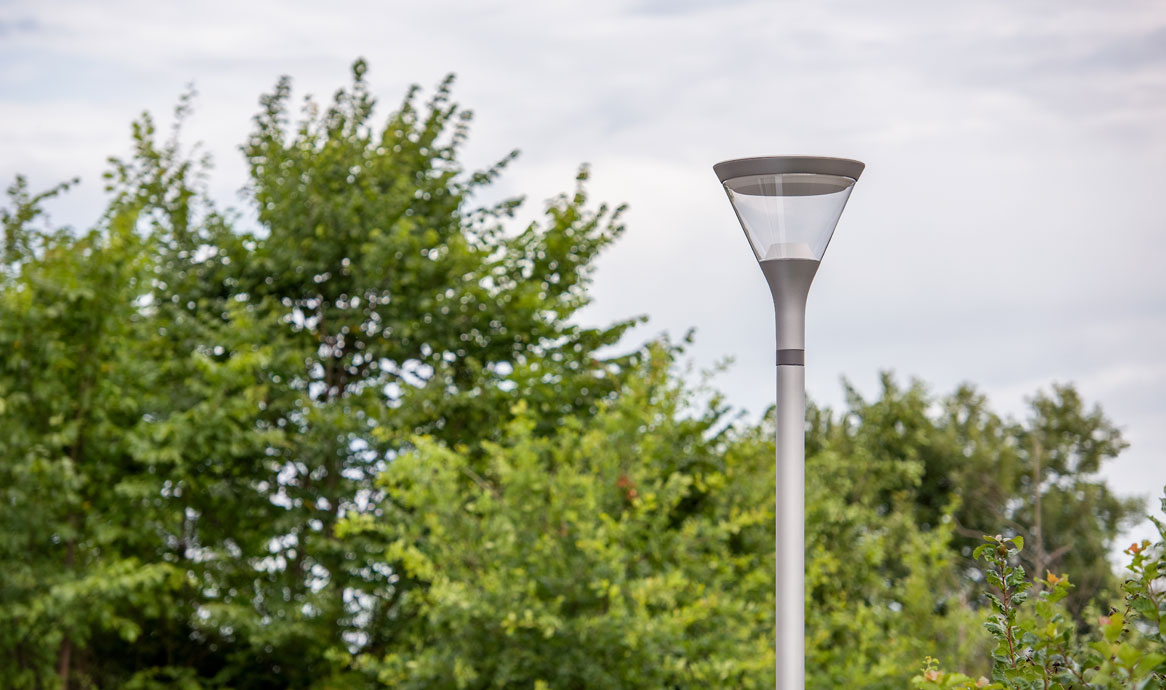

Sky Park på Ø90 mm cylindrisk mast, silvergrå med grafitgrå afstandsring.

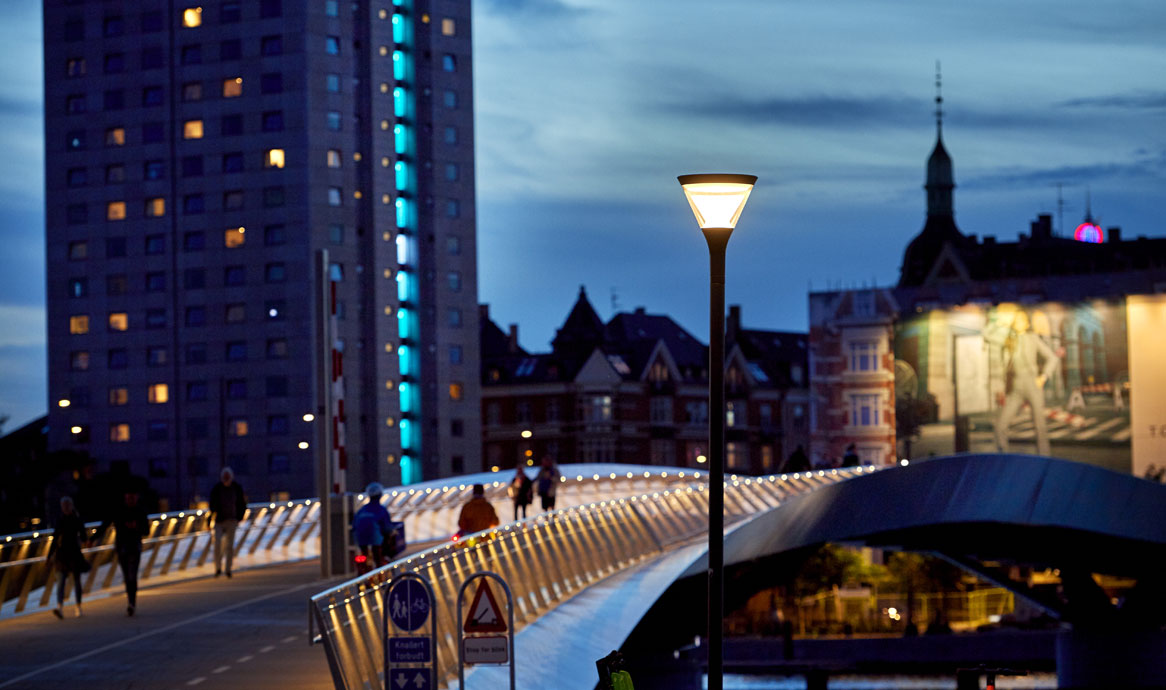

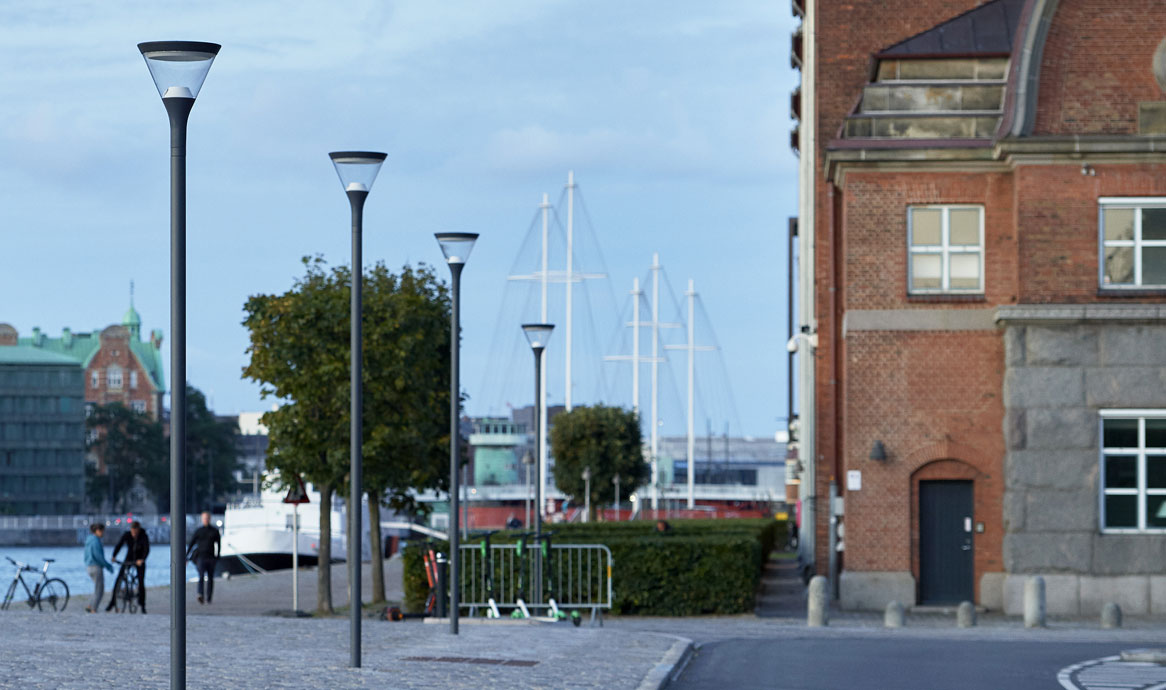

Sky Park ved Lille Langebro, København. Mast, ring og lygte malet i RAL 7024, G60. Mastehøjde: 3,5 m

Flere billeder af Sky i København

Sky Park ved Lille Langebro, København, mastehøjde: 3,5 m

Flere billeder af Sky i København

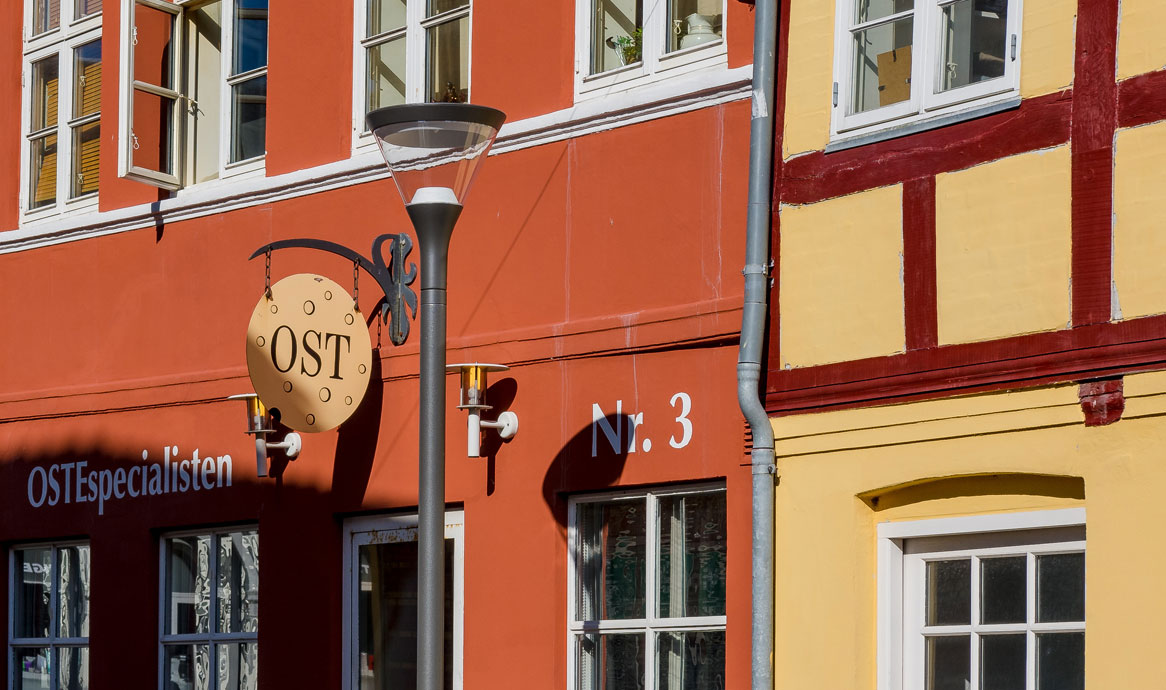

Sky Park matcher de gamle bygninger i Svendborg. Her ses den i grafitgrå på Ø90 mm mast med afstandsring, ligeledes i grafitgrå.

Se flere billeder her.

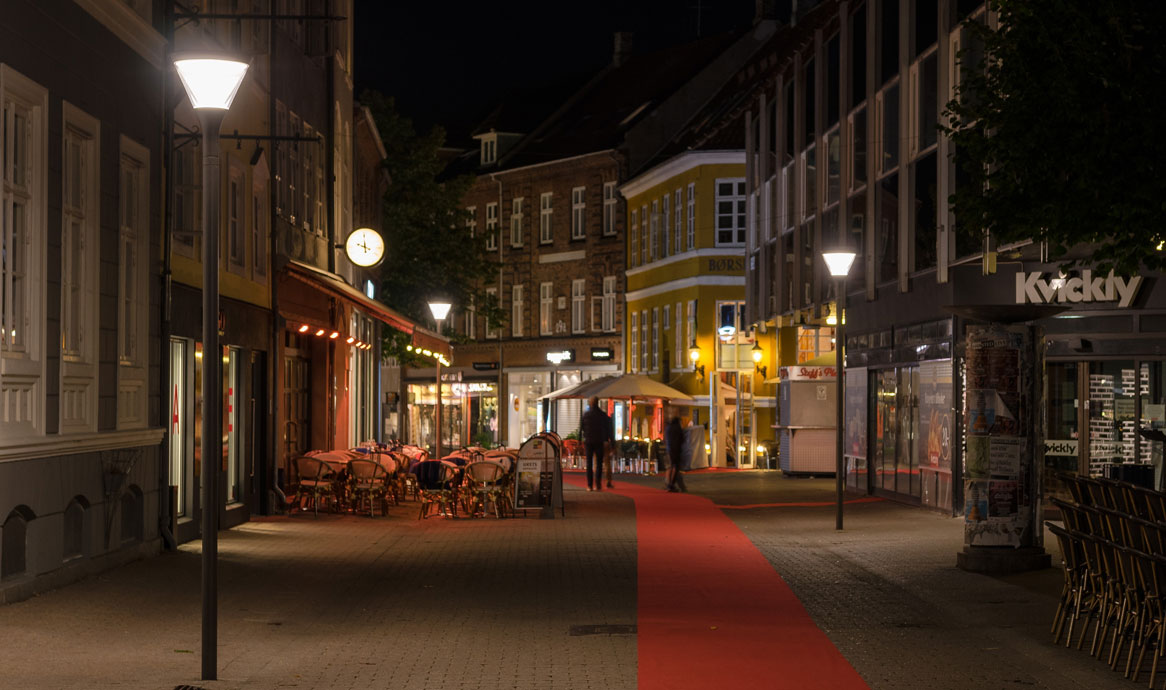

Sky Park på Ø90 mm mast i gågaden i Svendborg.

Se flere billeder her.

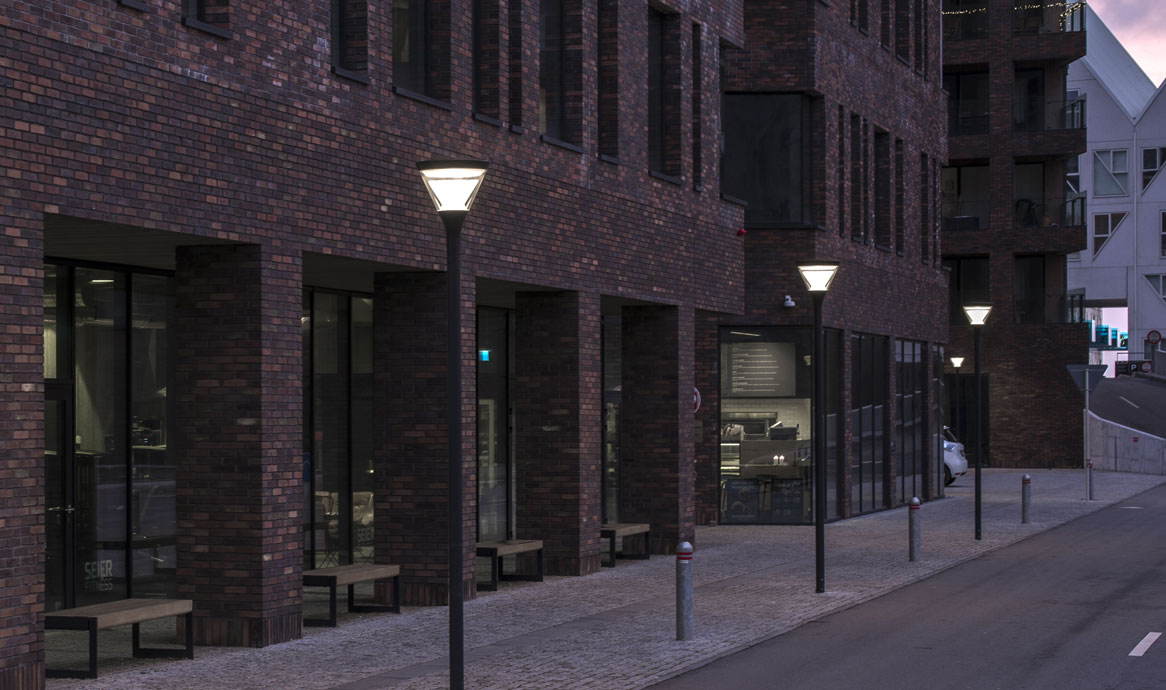

Sky Park på designmast i det nye havnekvarter, Aarhus Øst. Pakhusene er tegnet af AART architects.

Se flere billeder fra Aarhus Øst

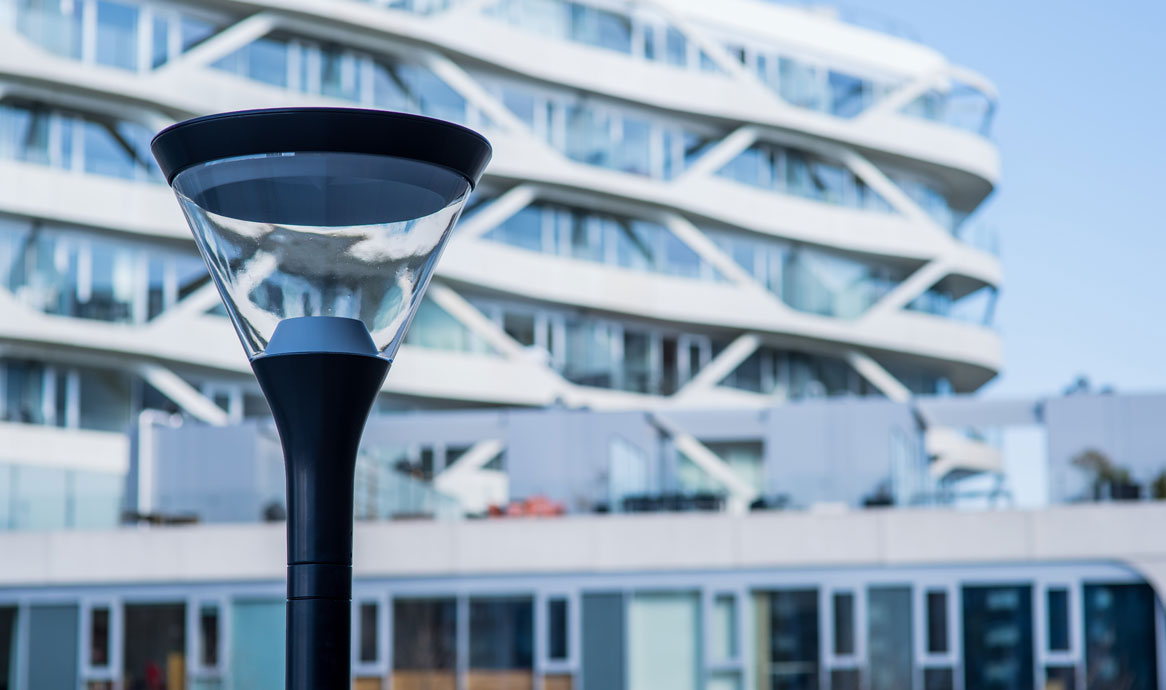

Sky Park på sortmalet designmast i det nye havnekvarter, Aarhus Øst.

Se flere billeder fra Aahus Øst

Sky Park på sortmalet designmast, Aarhus Øst. I baggrunden ses Lighthouse, tegnet af 3xN.

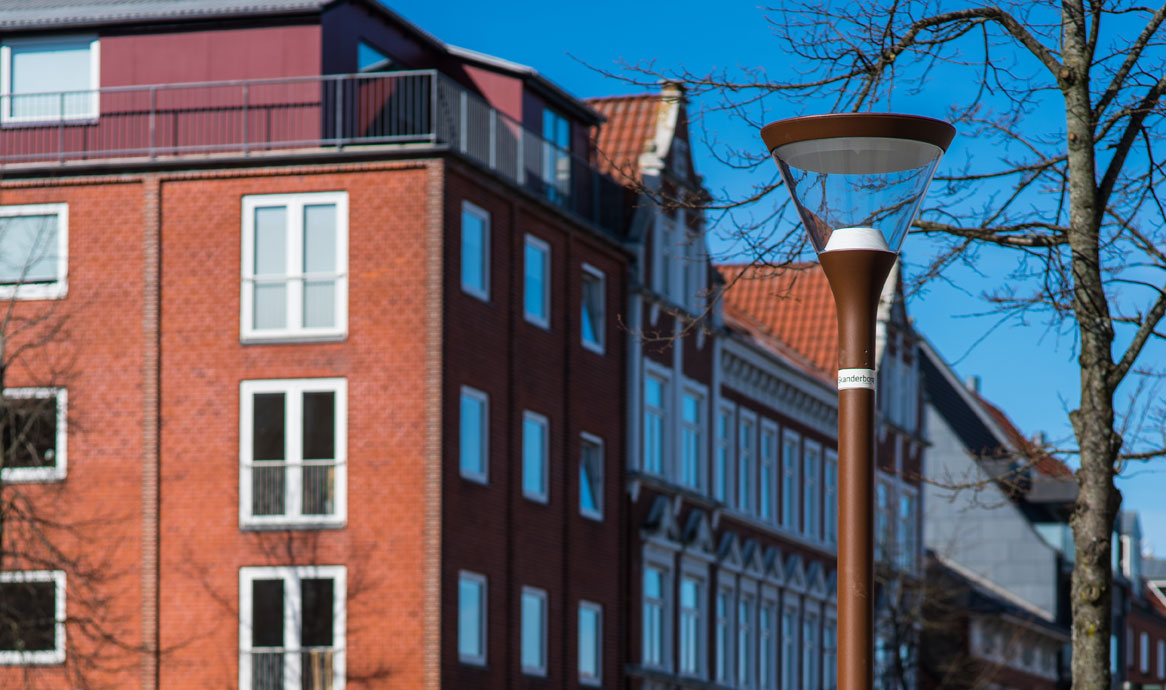

Sky Park corten brown, hvid afstandsring med Skanderborg-logo

Se flere billeder af Sky i corten brown

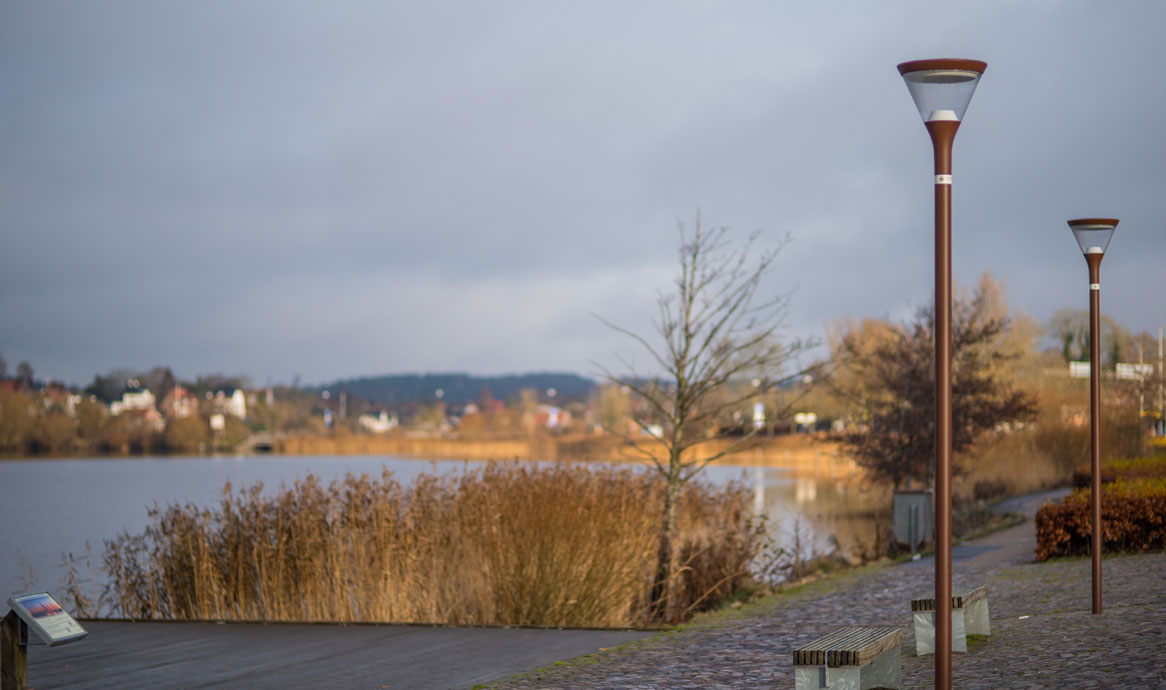

Sky Park corten brown, hvid afstandsring med Silkeborgs byvåben

Se flere billeder fra Silkeborg

Sky Park med Greve Kommunes byvåben præger området omkring Greve Rådhus.

Se flere billeder fra Greve

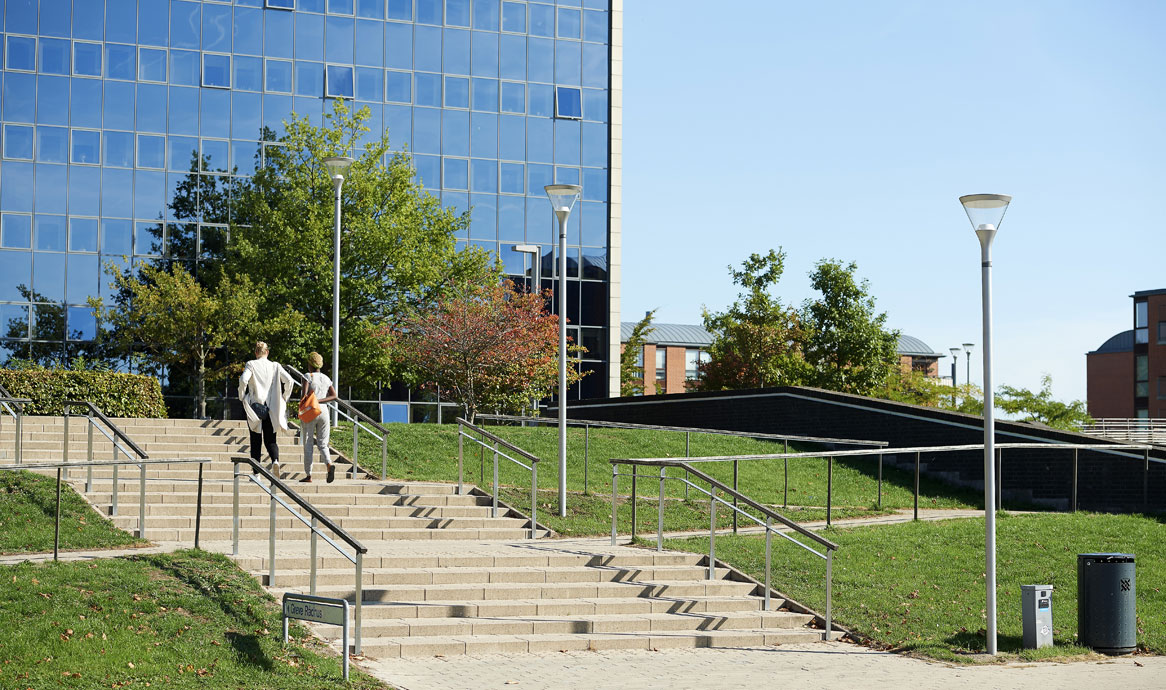

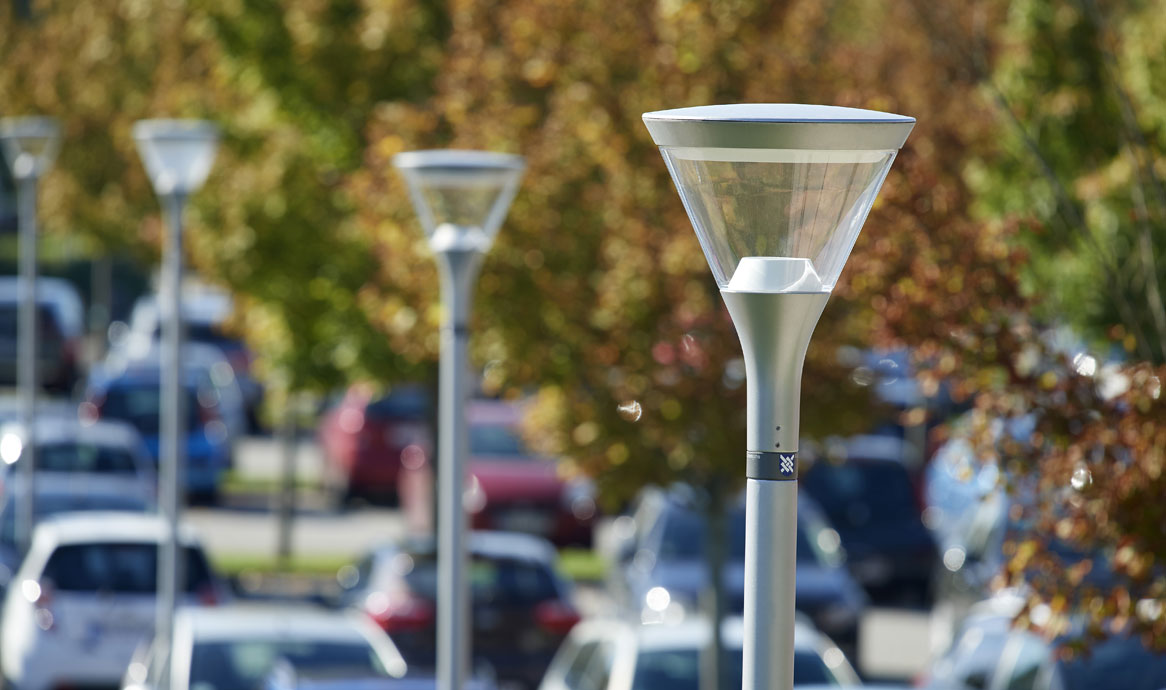

Sky Park på malet mast, silvergrå med grafitgrå ring, Greve Rådhus.

Se flere billeder fra Greve

Sky Park på Ø90 mast, grafitgrå, med afstandsring i samme farve.

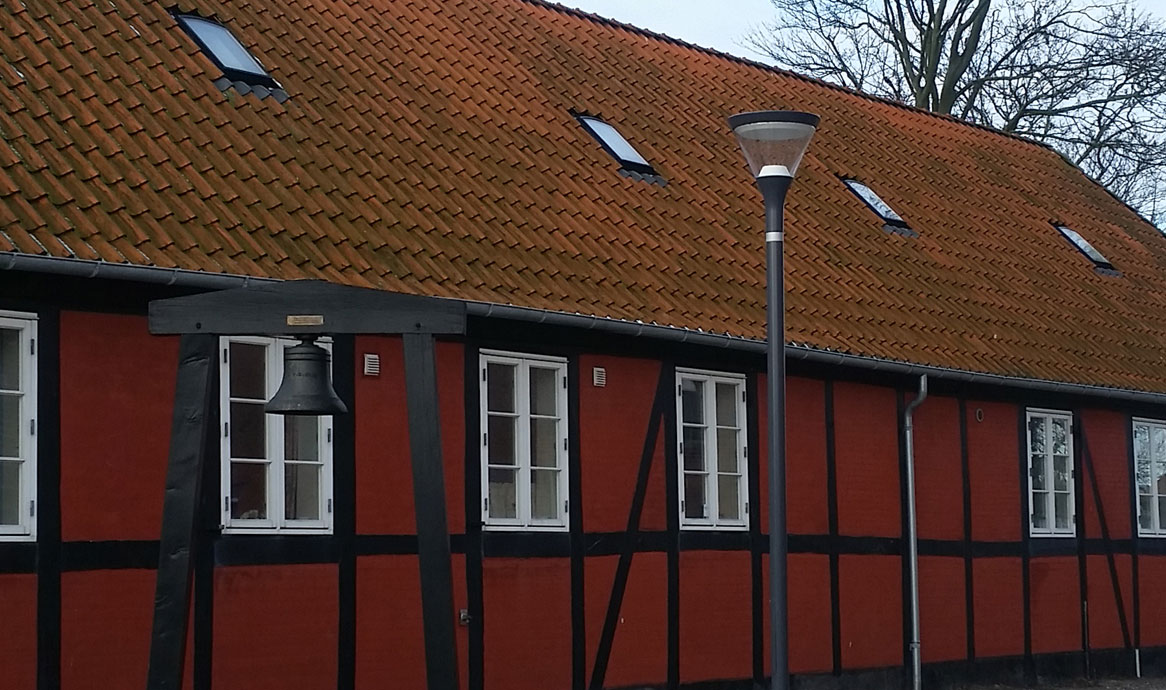

Sky Park på Ø90 mm designmast, grafitgrå, med silvergrå afstandsring - Korsør Fæstning.

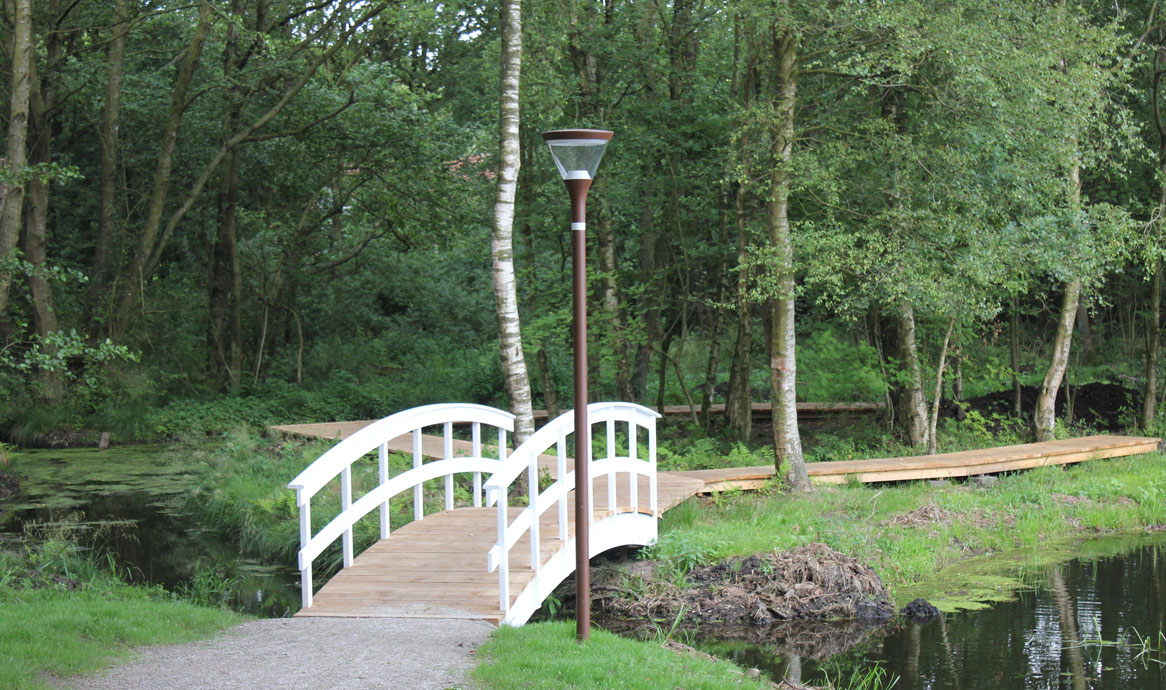

Sky Park i corten brown med hvid afstandsring, Tistrup Bypark

Se flere billeder af Sky i corten brown

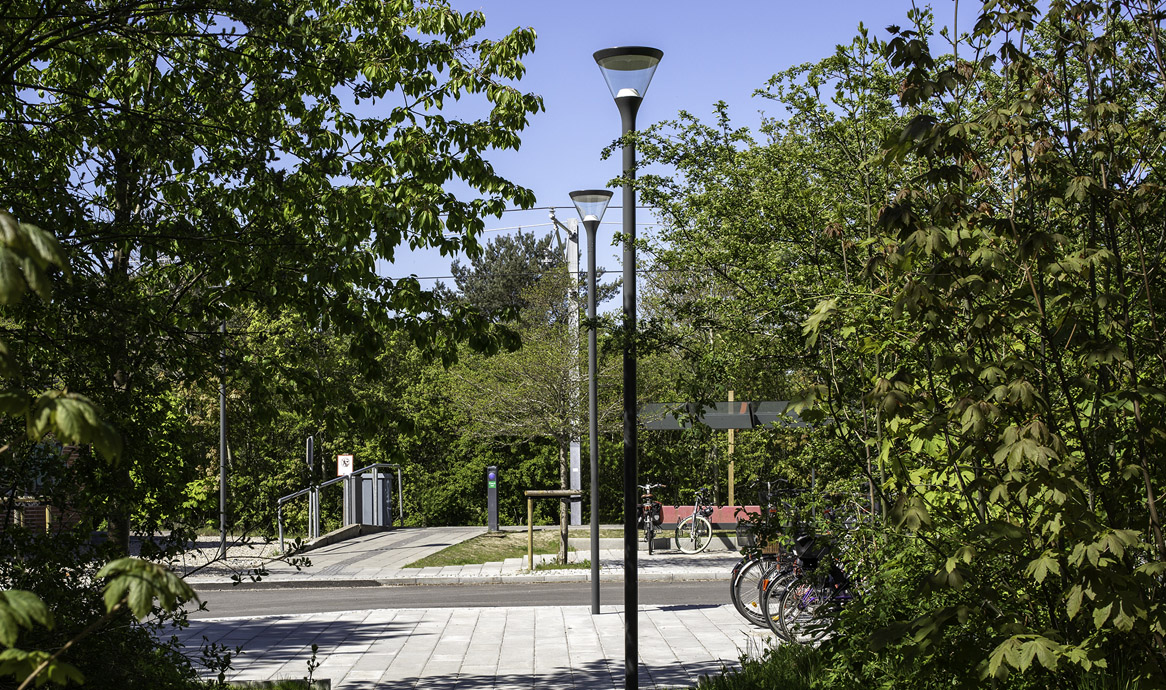

Sky Park benyttes på mange stationer på Aarhus Letbane - her Beder.

Se flere billeder fra Aarhus Letbane

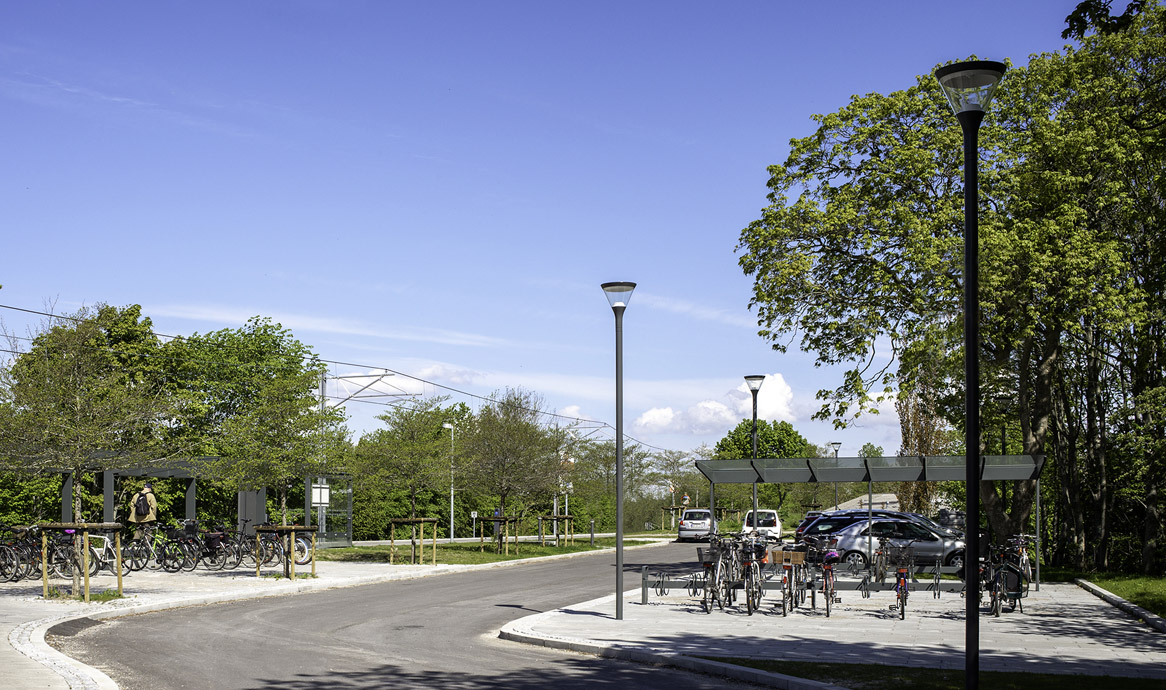

Sky Park benyttes på mange stationer på Aarhus Letbane - her i grafitgrå på Beder Station.

Se flere billeder fra Aarhus Letbane

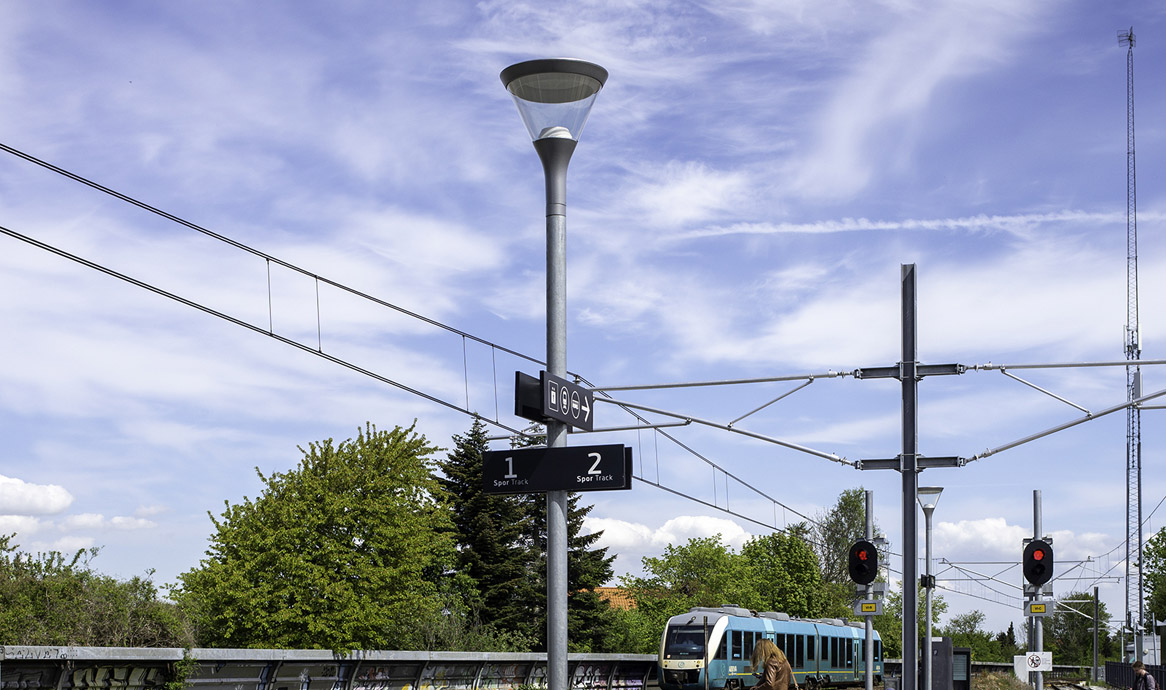

Sky Park i silvergrå på galvaniseret mast. Både regionaltog og Aarhus letbanetog passerer Viby.

Se flere billeder fra Aarhus Letbane

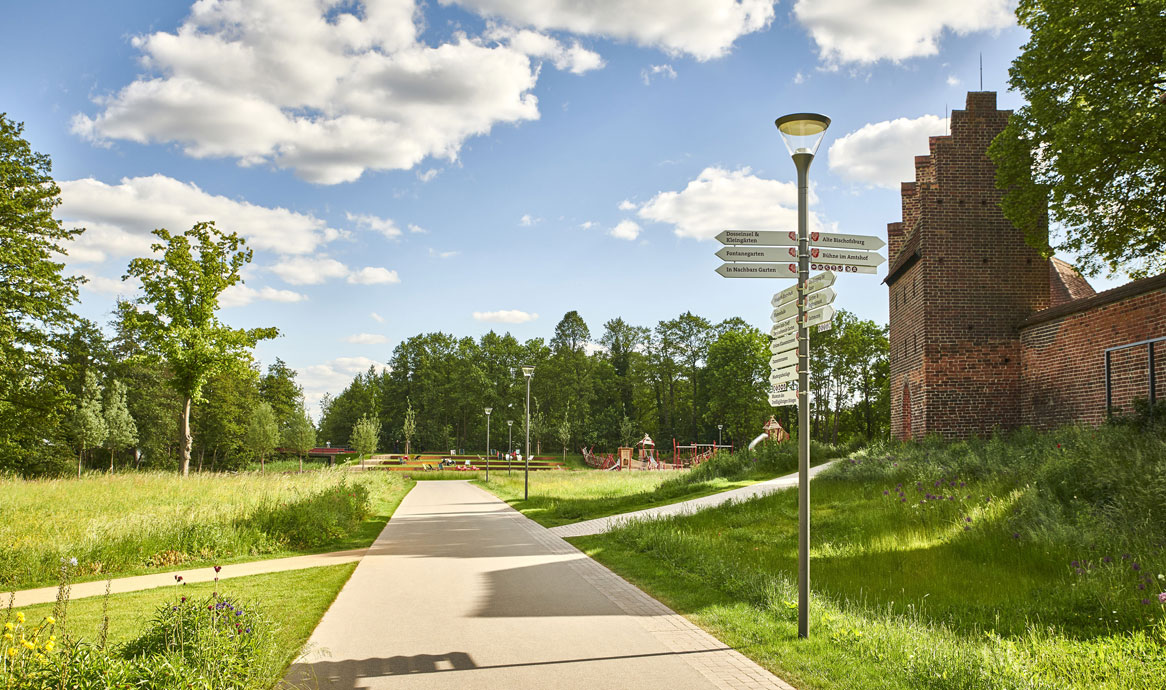

Sky Park, grafitgrå, Landesgartenschau Wittstock, Berlin

Se flere billeder fra Wittstock

Sky Park, grafitgrå, Landesgartenschau Wittstock, Berlin

Se flere billeder

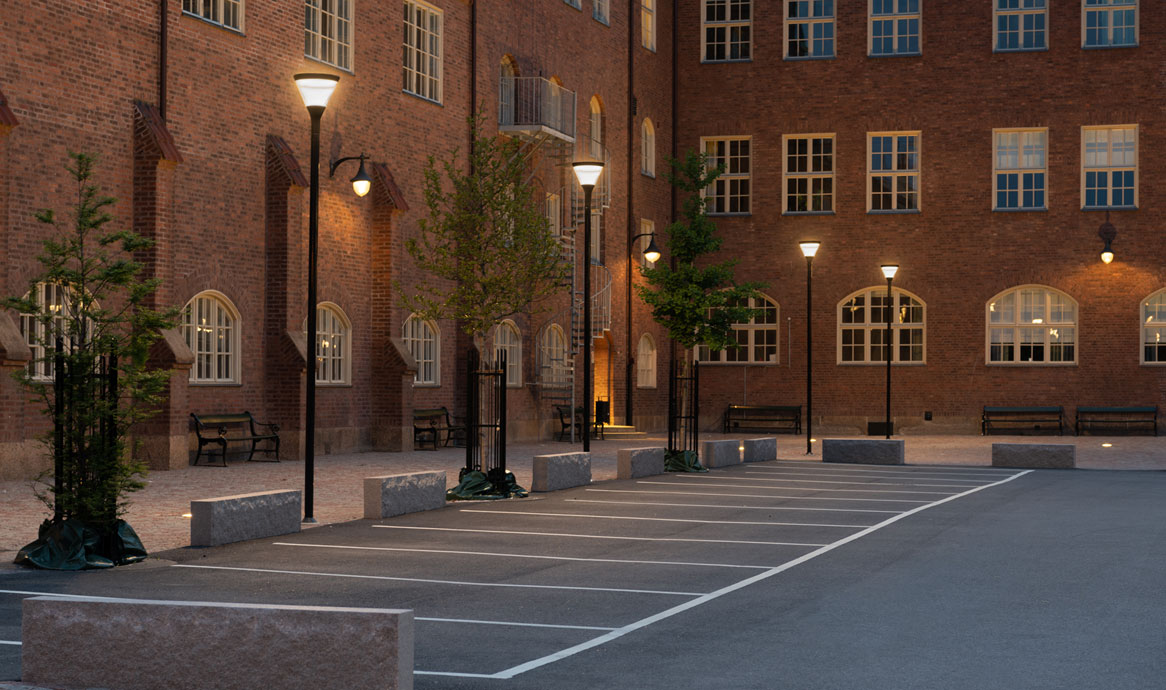

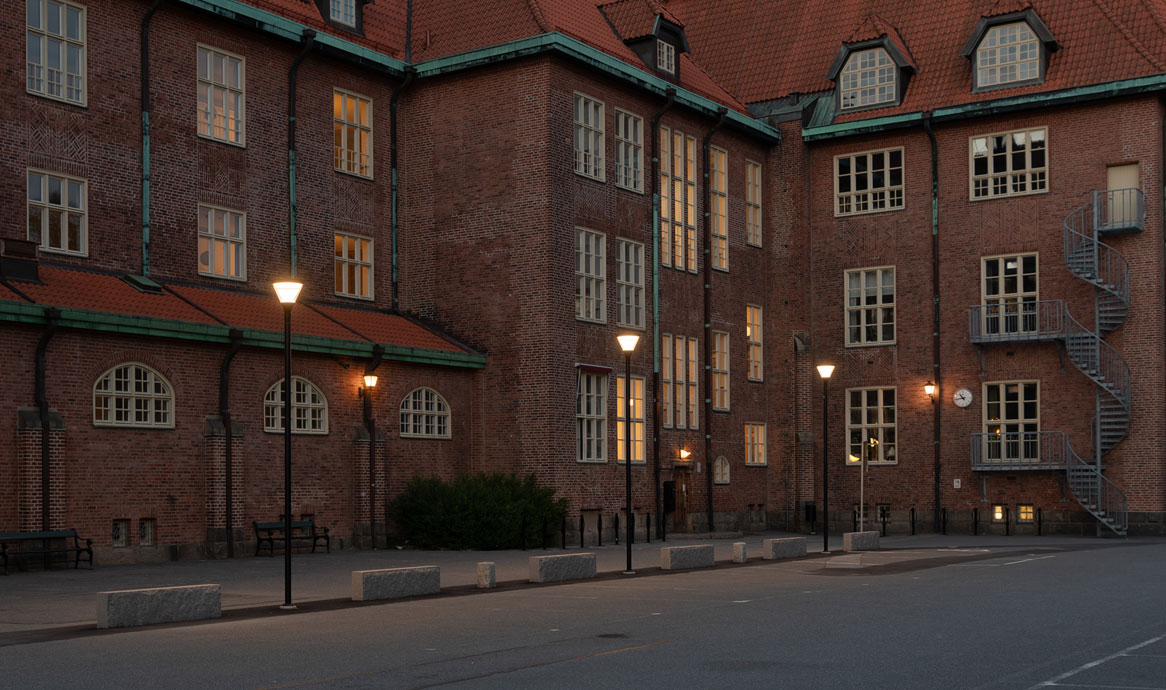

Sky Park på Ø90 mast, sort, Hvitfeldtska gymnasiet, Göteborg. Foto: Lasse Olsson
