NYX MAST 2+1

Nyx mast til en topmonteret og to gennembrudte lygter er 5 m høj:

5 meter (3,5 meter konisk + 1,5 meter cylindrisk Ø60 mm)

Specifikationer

NYX MAST 2+1

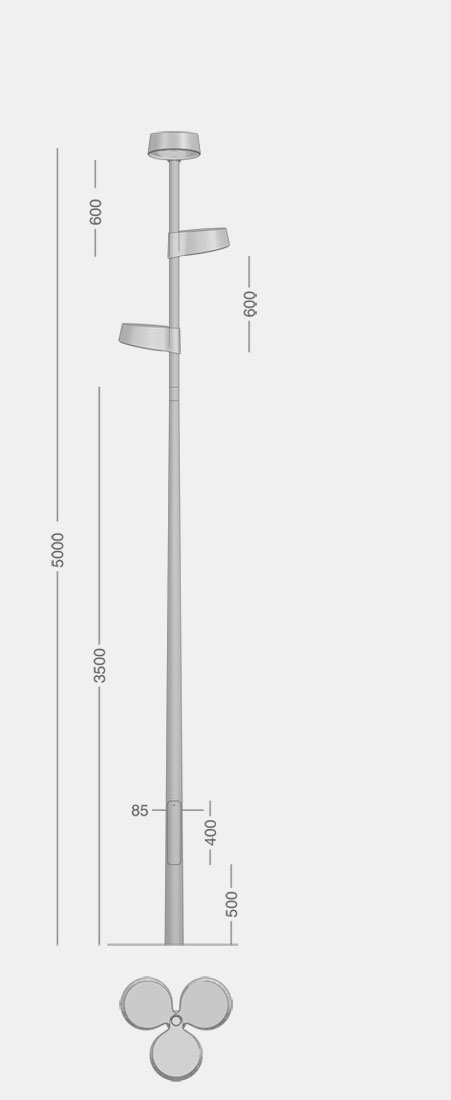

3164_nyx_mast_5m_multiply

Mast

MULTIPLE NYX MAST 3,5 m konisk + 1,5 m cylindrisk Ø60 mm
Materiale Galvaniseret stål
Standardfarver Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort noir 900: SN351F, Akzo Nobel


Sikringsindsats

97033 Sikringsindsats for 1 Neozed sikring op til 16 A
Klassifikation IP54, klasse II
Indgangskabler max 3 stk 4 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Indvendig mastediameter min 84 mm

97070 Sikringsindsats for 2 Neozed sikringer op til 16 A
Klassifikation IP44, klasse II eller klasse I
Indgangskabler max 3 stk 5 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Indvendig mastediameter min 84 mm

Øvrigt tilbehør

Fundament
50200 Vingefundament Ø 108-140 mm, for nedgravning
50300 Stålfundament, 1 meter, for flangemontage
50301 Betonfundament, for flangemontage


Varianter



Art. nr. Nyx mast 5 meter
3164- for nedgravning
3264- på flange

Art. nr. Sikringsindsats
97033 for 1 Neozed op til 16 A, kl. II
97070 for 2 Neozed op til 16 A, kl. I eller II

Art. nr. Fundament
50200 Vingefundament Ø 108-140 mm, for nedgravning
50300 Stålfundament, 1 meter, for flangemontage
50301 Betonfundament, for flangemontage


Kombineres med



Farve
4 = grafitgrå
7 = galvaniseret
9 = silvergrå
17 = corten brown
66 = sort noir 900




Medier & downloads

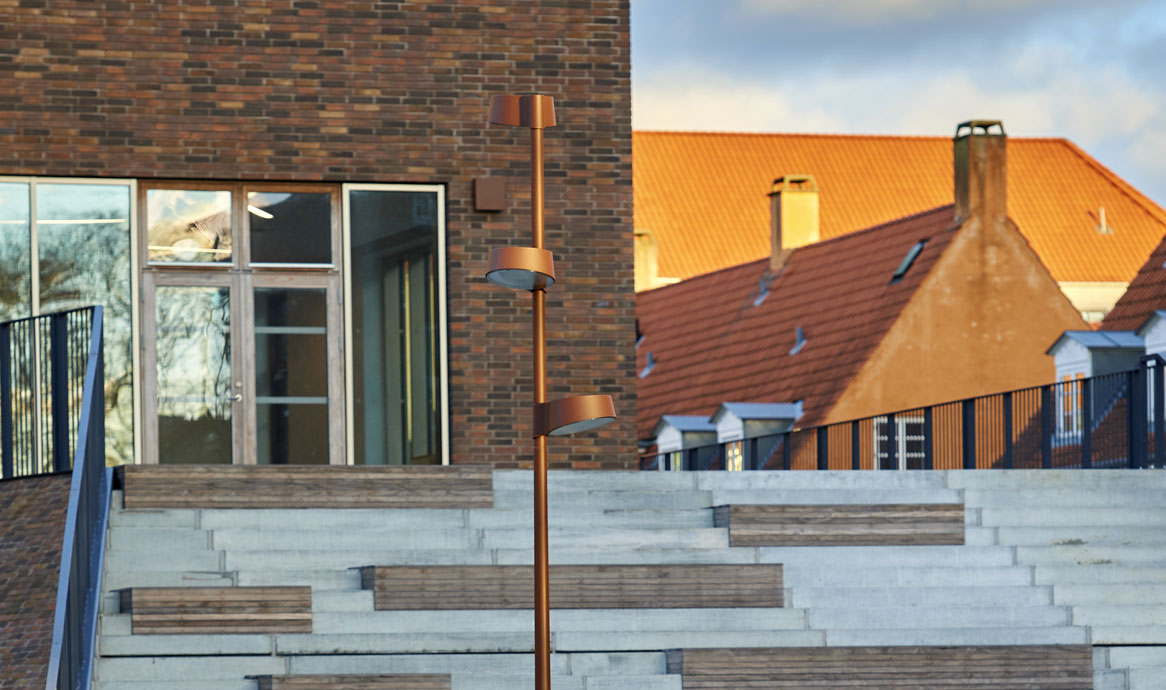

multiplenyx_square_7618_116

Multiple Nyx 330 og Square 250 i corten brown, Sundbyøster Skole

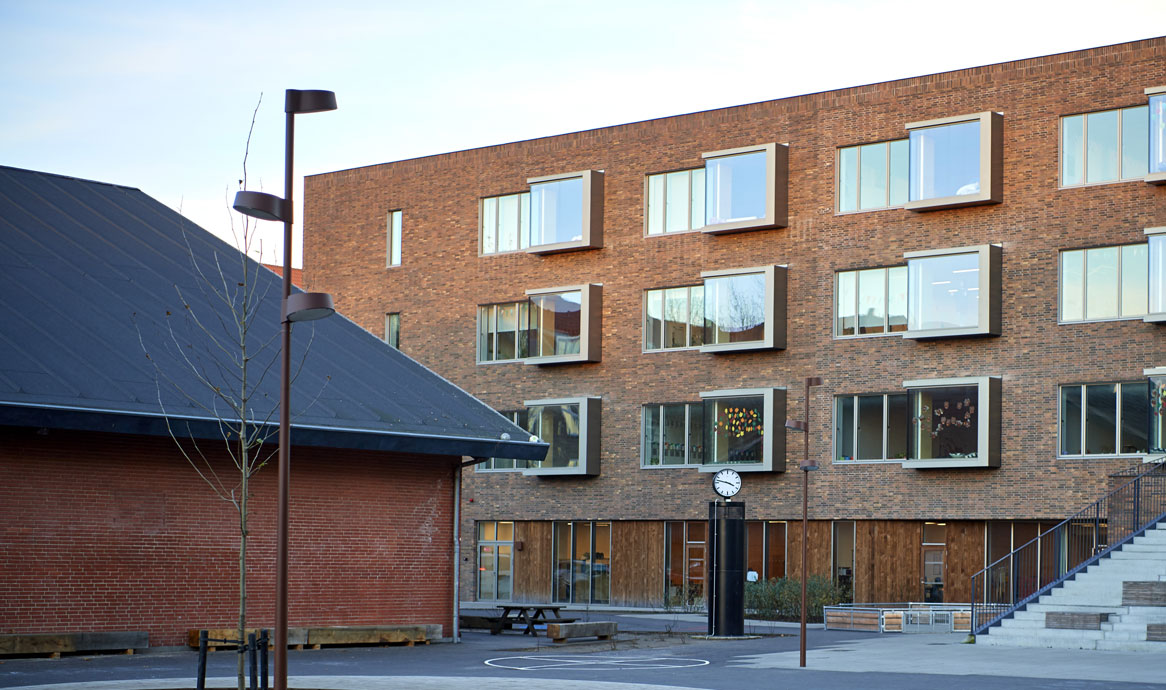

multiplenyx_7778_1166

Multiple Nyx, corten brown, Sundby Øster Skole

aften_multiple_8575_1166

Mange varianter af Nyx er benyttet i Bjerglandsbyen i Brønshøj.

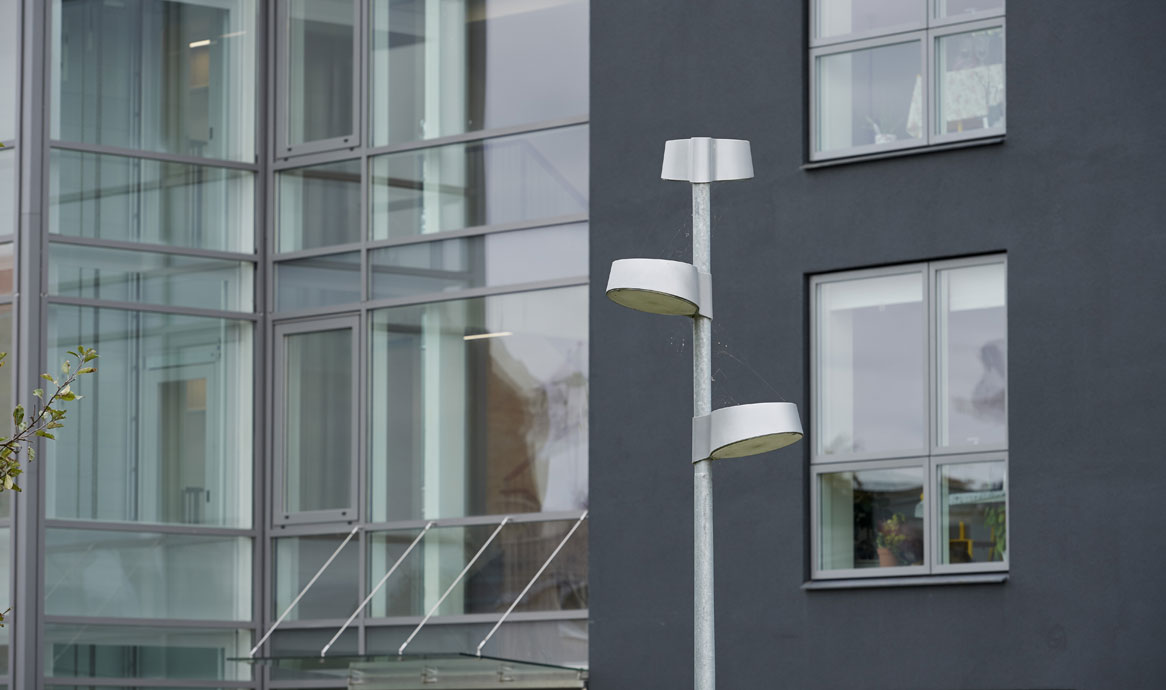

multiplenyx330_3823_1166

Mange Nyx-varianter er anvendt i forbindelse med boligrenovering, Kastanieparken Hillerød

Se flere billeder fra Kastanieparken

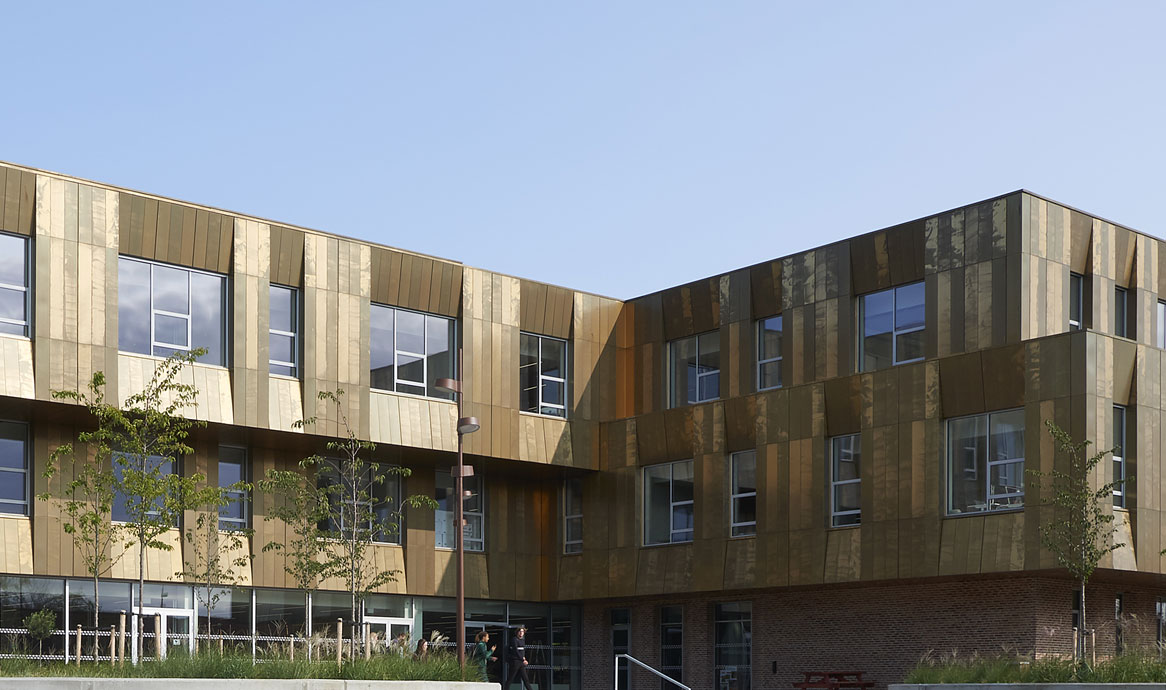

campusbornholm_1166

Multiple Nyx understreger mangfoldigheden på Campus Bornholm, som samler alle ungdoms- og efteruddannelser på Bornholm. Arkitektur: Cubo Arkitekter

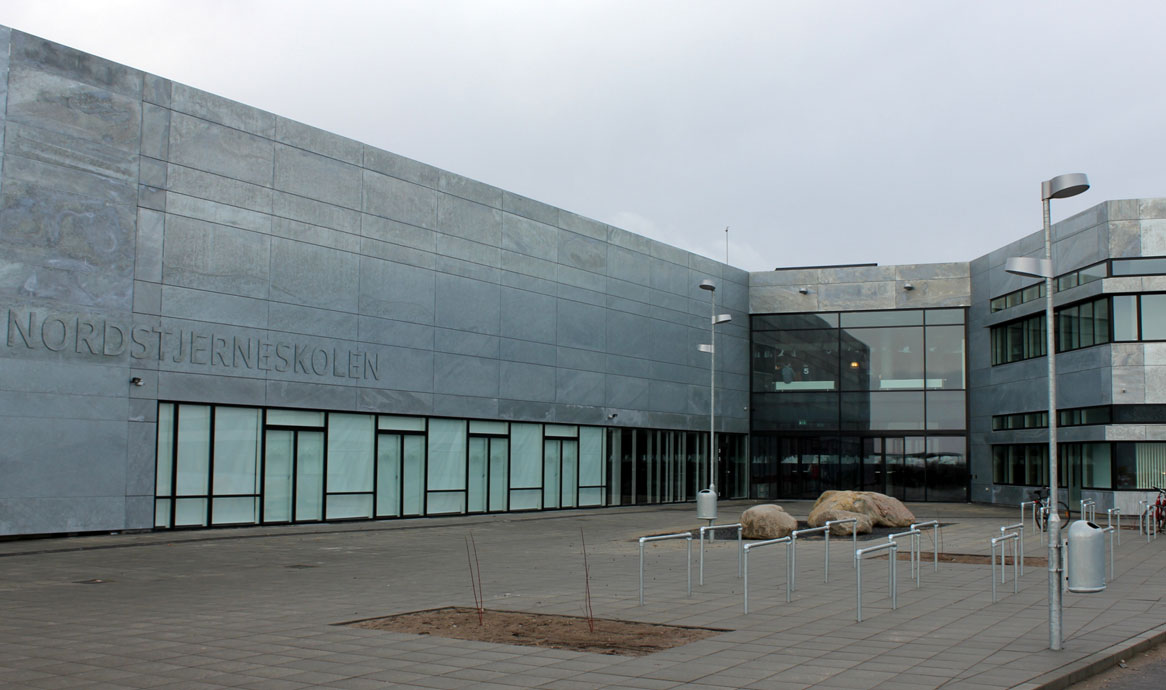

nyx2_3_nordstjerneskolen_11

Nyx findes i mange varianter omkring Nordstjerneskolen i Frederikshavn.
