NYX MAST 2

Nyx masterne til to lygter findes i to højder:

5 meter (4 meter konisk + 1 meter cylindrisk Ø60 mm)

4 meter (3 meter konisk + 1 meter cylindrisk Ø60 mm)

Specifikationer

NYX MAST 2

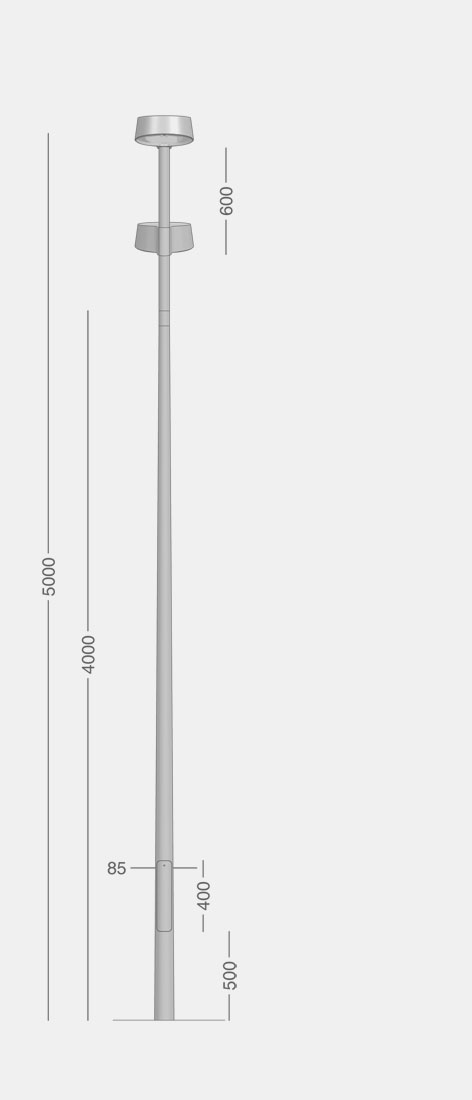

3163_nyx_mast_5m_multiply

Mast

MULTIPLE NYX MAST 4 m konisk + 1 m cylindrisk Ø60 mm
Materiale Galvaniseret stål
Standardfarver Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort noir 900: SN351F, Akzo Nobel


Sikringsindsats

97033 Sikringsindsats for 1 Neozed sikring op til 16 A
Klassifikation IP54, klasse II
Indgangskabler max 3 stk 4 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Mastediameter min 97 mm

97070 Sikringsindsats for 2 Neozed sikringer op til 16 A
Klassifikation IP44, klasse II eller klasse I
Indgangskabler max 3 stk 5 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Mastediameter min 97 mm

50271 Sikringsindsats for 3 Neozed sikringer op til 16 A
Klassifikation IP44, klasse II
Indgangskabler max 3 stk 5 x 16 mm2
Dimensioner L x B x H 265 x 72 x 84 mm
Mastediameter min 104 mm

Øvrigt tilbehør

Fundament
50200 Vingefundament Ø 108-140 mm, for nedgravning
50300 Stålfundament, 1 meter, for flangemontage
50301 Betonfundament, for flangemontage


Varianter



Art. nr. Multiple Nyx mast 5 meter
3163- for nedgravning
3263- på flange

Art. nr. Sikringsindsats
97033 for 1 Neozed op til 16 A, kl. II
97070 for 2 Neozed op til 16 A, kl. I eller II
50271 for 2 Neozed op til 16 A, kl. II

Art. nr. Fundament
50200 Vingefundament Ø 108-140 mm, for nedgravning
50300 Stålfundament, 1 meter, for flangemontage
50301 Betonfundament, for flangemontage


Kombineres med



Farve
4 = grafitgrå
7 = galvaniseret
9 = silvergrå
17 = corten brown
66 = sort noir 900

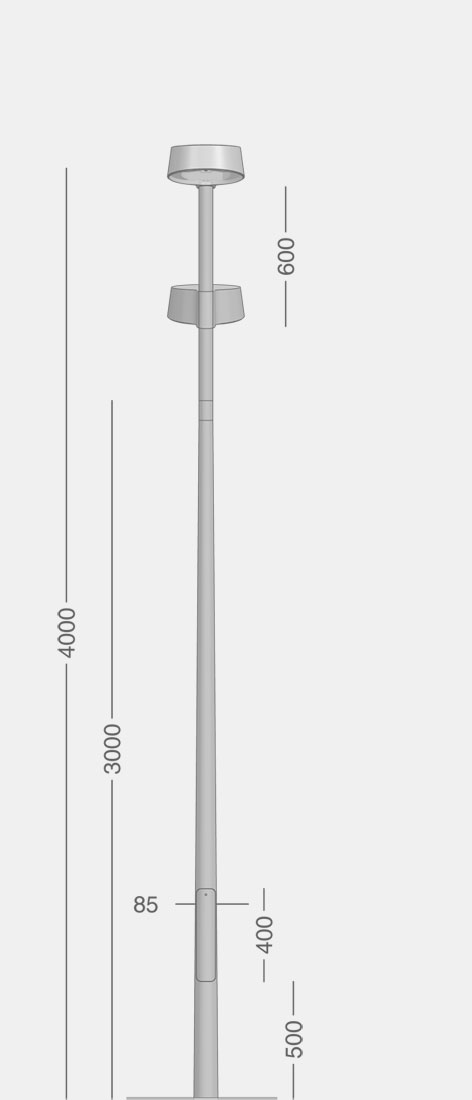

3161_nyx_mast_4m_multiply

Mast

MULTIPLE NYX MAST 3 m konisk + 1 m cylindrisk Ø60 mm
Materiale Galvaniseret stål
Standardfarver Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort noir 900: SN351F, Akzo Nobel
Vægt kg


Sikringsindsats

97033 Sikringsindsats for 1 Neozed sikring op til 16 A
Klassifikation IP54, klasse II
Indgangskabler max 3 stk 4 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Mastediameter min 97 mm

97070 Sikringsindsats for 2 Neozed sikringer op til 16 A
Klassifikation IP44, klasse II eller klasse I
Indgangskabler max 3 stk 5 x 16 mm2
Dimensioner L x B x H 232 x 69 x 69 mm
Mastediameter min 97 mm

6949 Sikringsindsats for 1 sikring, 10 kV
Klassifikation IP44, klasse II
Indgangskabler max 2 stk 4 x 16 mm2 eller 3 stk 4 x 10 mm2
Dimensioner L x B x H 280 x 52 x 51 mm
Mastediameter min 70 mm

Øvrigt tilbehør

Fundament
50200 Vingefundament Ø 108-140 mm, for nedgravning
50300 Stålfundament, 1 meter, for flangemontage
50301 Betonfundament, for flangemontage


Varianter



Art. nr. Multiple Nyx mast 4 meter
3161- for nedgravning
3261- på flange

Art. nr. Sikringsindsats
97033 for 1 Neozed op til 16 A, kl. II
97070 for 2 Neozed op til 16 A, kl. I eller II
6949 for 1 sikring 10 kV , kl. II

Art. nr. Fundament
50200 Vingefundament Ø 108-140 mm, for nedgravning
50300 Stålfundament, 1 meter, for flangemontage
50301 Betonfundament, for flangemontage


Kombineres med



Farve
4 = grafitgrå
7 = galvaniseret
9 = silvergrå
17 = corten brown
66 = sort noir 900




Medier & downloads

nyx330_esbjerg_1166

Friis & Moltke har brugt flere varianter af Nyx 330 i corten brown omkring White House på Bryggen i Esbjerg.

Se flere billeder fra Bryggen

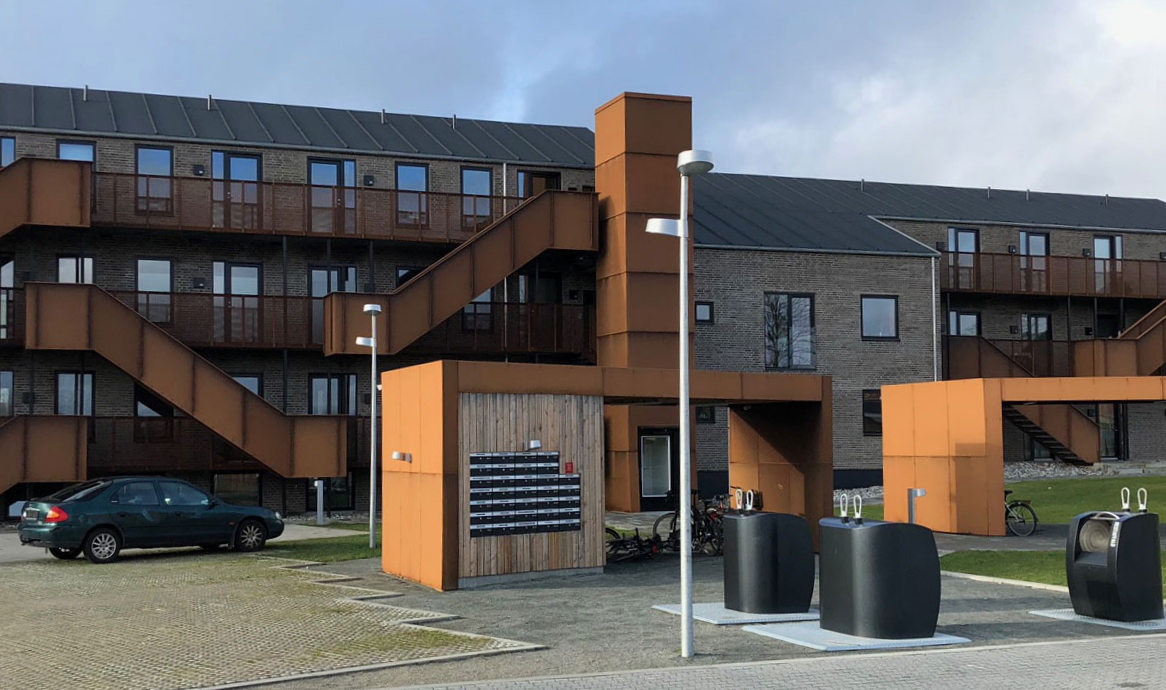

nyx2_silver_middelfart

Multiple Nyx silvergrå, Middelfart

Se flere eksempler på Multiple Nyx

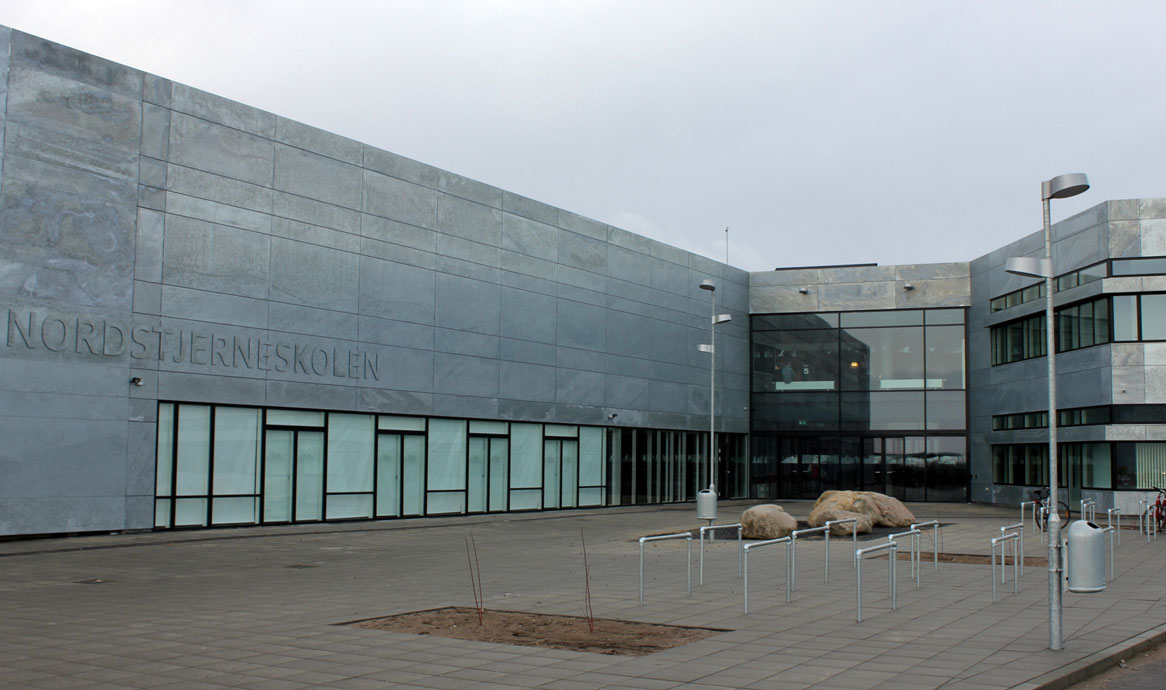

nyx2_3_nordstjerneskolen_11

Nyx findes i mange varianter omkring Nordstjerneskolen i Frederikshavn.

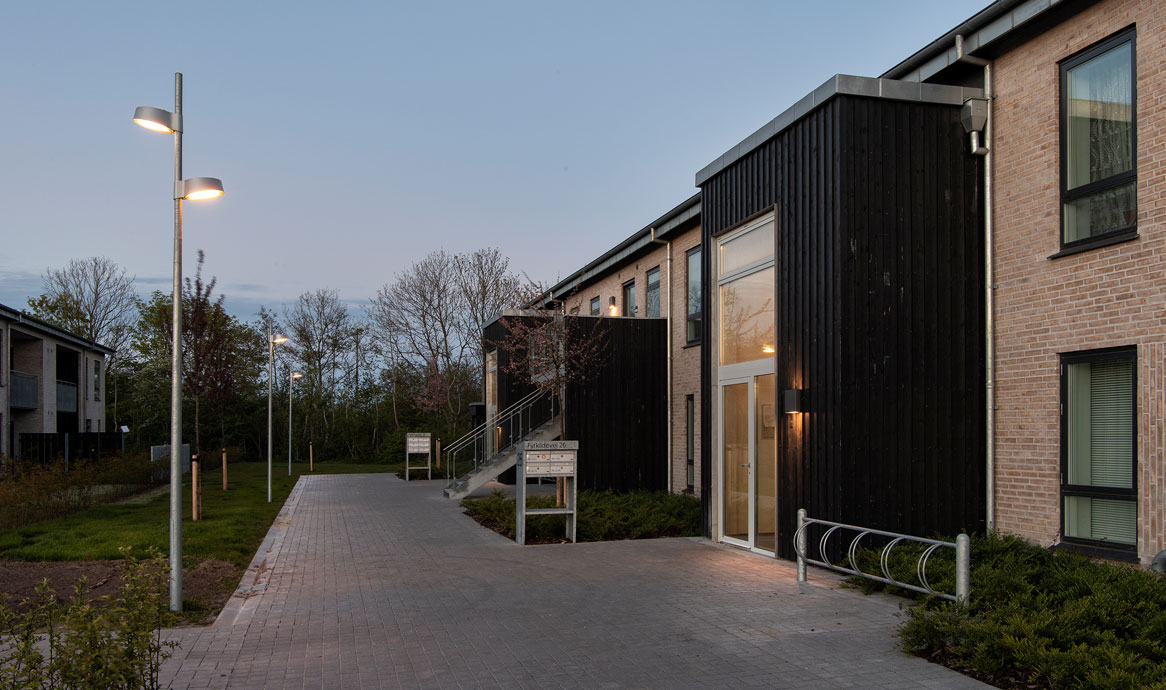

nyx2_fyrkildevej_9328_1166
