NYX 330

Vælg variant

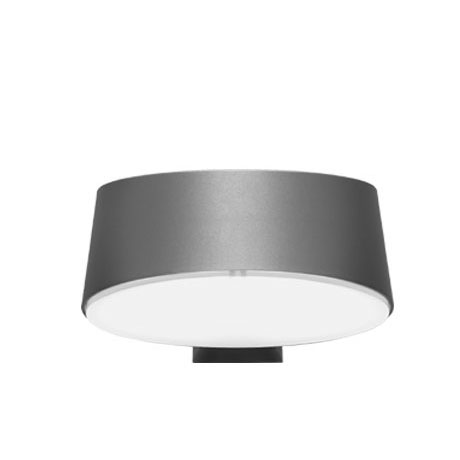

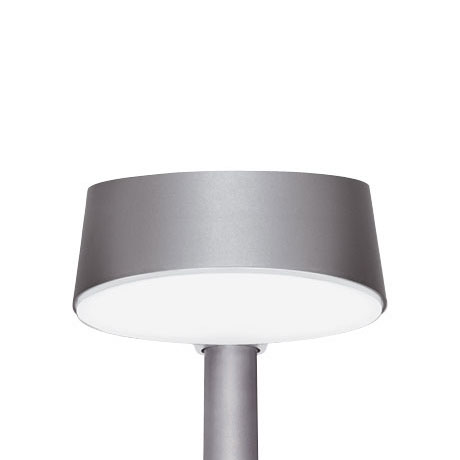

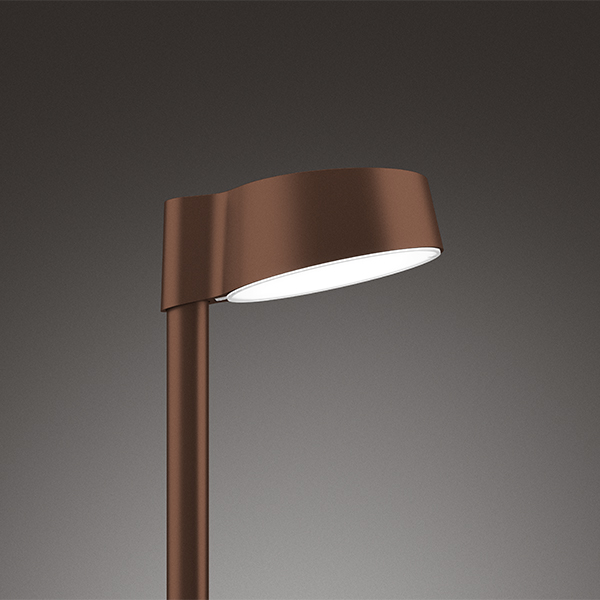

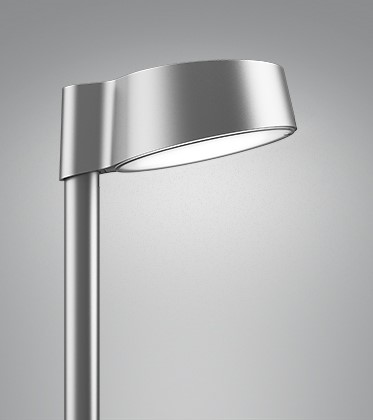

Nyx 330 fås til montering på mast og på væg. Som de øvrige armaturer i serien fås lygtehovedet i sort og to grå farvevarianter, som begge passer til galvaniserede standardmaster.

Nyx 330 er velegnet til montering på master fra 3 til 6 meter. Lygtehovedet kan monteres enkeltvis på alle typer master med topdiameter på 60 mm.

Lygtehovedet fås endvidere med gennemboret hus til montage af flere lygter på en cylindrisk 60 mm mast.

Specifikationer

NYX 330 LYGTE

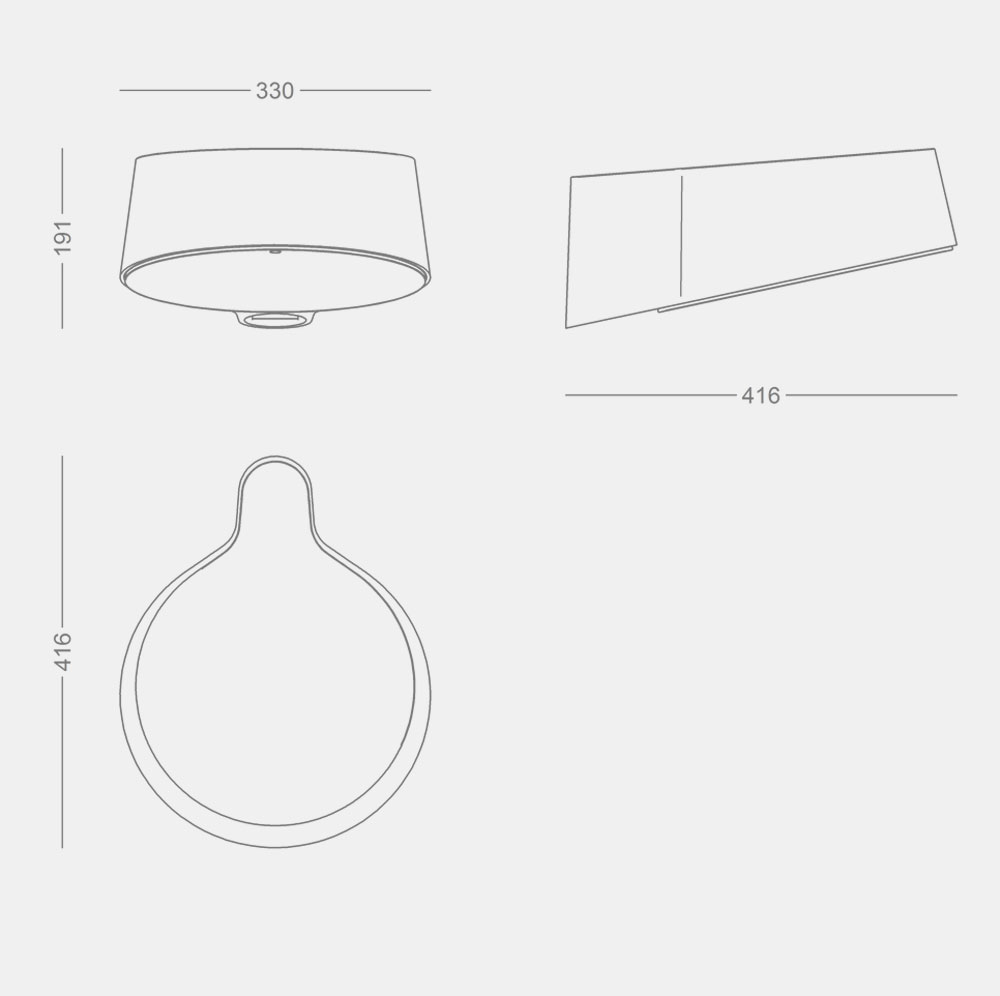

nyx-330-lygte

Armaturdata

NYX 330 LYGTE
Materiale Støbt aluminium
Lakering Grafitgrå: SW302G (tæt på RAL 9007)
Silvergrå: MW300D
Sort: RAL 9005
Corten brown: Mars SX3050F
Afskærmning Klart, UV-bestandigt polycarbonat
Montering På mast med 60 mm topdiameter.
Multiple Nyx Fås med gennembrudt lygtehus til montage af flere lygtehoveder på Ø60 mm mast. Se datablad under Medier & Downloads nedenfor.
Tilslutning I mast
Focus leverer og monterer ledning svarende til mastehøjden.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK10
Afskærmningsklasse G3 (G4 under 90°)
Blændingsklasse D6
Vægt 8 kg
Vindfladeareal 0,053 m2 (lateralt)


LED-data

LED med linser Fastflex (FF) type III til stier og lokalveje, E-klasse
Operationel levetid min 120.000 timer ved ta max 25° C, L80B10
Temperaturområde -30 til +35° C
Farvetemperatur 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra
Farvenøjagtighed 4 steps SDCM
Lysstrøm 3000K: max 3900 lm, CLO
4000K: max 4200 lm, CLO
Virkningsgrad 87,5%


Driverdata

Driver 1xFF Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)
Nominel spænding, AC 220-240 Vac
Operationel indgangsspænding, AC 198-264 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 165-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 8 kV
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning 8-100% i valgfri perioder
Øvrige dæmpemuligheder 1-10 V, DALI, fase- og spændingsdæmp.


Varianter og tilbehør



Varenummer NYX 330
8816- LED FF type III, max 4200 lm, programmerbar, max 40 W

Tilbehør
06034 Lamelafskærmning

Dobbelt arm
8001- 2 x 400 mm, galvaniseret
8002- 2 x 800 mm, galvaniseret

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
3 = sort 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå
17 = corten brown

Ledning 2 x 1,5 mm2 Dæmpning/styring
4 = 4 meter blank = programmerbar
5 = 5,5 meter V = 1-10 V (4-leder kabel)
6 = 6,5 meter D = Dali (4-leder kabel)
F = fase
Z = netspænding

Gennembrudt hus Beskyttelsesklasse
blank = ej gennembrudt blank = klasse II
G = gennembrudt J = klasse I

Eksempel: 8816-37305 = Nyx 330 Fastflex type III, max 3900 lm, sort, 3000 K 70 Ra, 5,5 m ledning

nyx-330-lygte

Armaturdata

NYX 330 LYGTE
Materiale Støbt aluminium
Lakering Grafitgrå: SW302G (tæt på RAL 9007)
Silvergrå: MW300D
Sort: RAL 9005
Corten brown: Mars SX3050F
Afskærmning Klart, UV-bestandigt polycarbonat
Montering På mast med 60 mm topdiameter.
Multiple Nyx Fås med gennembrudt lygtehus til montage af flere lygtehoveder på Ø60 mm mast. Se datablad under Medier & Downloads nedenfor.
Tilslutning I mast
Focus leverer og monterer 5,5 m ledning, 2x1 mm2.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK10
Afskærmningsklasse G3 (G4 under 90°)
Blændingsklasse D6
Vægt 8 kg
Vindfladeareal 0,053 m2 (lateralt)


Lyskilde- og driverdata

LED type Comfort, programmerbar
Operationel levetid min 120.000 timer ved ta max 25° C, L80B10
Temperaturområde -30 til +35° C
Farvetemperatur 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm 3000K: 1250-2900 lm, CLO
4000K: 1350-3100 lm, CLO
Virkningsgrad 74%

Driver Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)
Dæmpning 15-100% i valgfri perioder
Øvrige dæmpemuligheder 1-10 V, Dali, fase og netspænding
Transientbeskyttelse L/N-GND: 8 kV
L-N: 6 kV
Operationel levetid min 100.000 timer

Varianter og tilbehør



Varenummer NYX 330
8910- LED Comfort 1250-3100 lm, programmerbar, max 42 W

Tilbehør
06034 Lamelafskærmning

Dobbelt arm
8001- 2 x 400 mm, galvaniseret
8002- 2 x 800 mm, galvaniseret

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
3 = sort 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå
17 = corten brown

Dæmpning/styring Beskyttelsesklasse
blank = programmerbar blank = klasse II
V = 1-10 V J = klasse I
D = Dali
F = fase
Z = netspænding

Gennembrudt hus
blank = ej gennembrudt
G = gennembrudt

Eksempel: 8910-47305 = Nyx 330 Comfort, programmerbar, grafitgrå, 3000 K 70 Ra, 5,5 m ledning, ej gennembrudt

nyx-330-lygte

Armaturdata

NYX 330 LYGTE
Materiale Støbt aluminium
Lakering Grafitgrå: SW302G (tæt på RAL 9007)
Silvergrå: MW300D
Sort: RAL 9005
Corten brown: Mars SX3050F
Afskærmning Klart, UV-bestandigt polycarbonat
Montering På mast med 60 mm topdiameter.
Multiple Nyx Fås med gennembrudt lygtehus til montage af flere lygtehoveder på Ø60 mm mast. Se datablad under Medier & Downloads nedenfor.
Tilslutning I mast
Focus leverer og monterer ledning svarende til mastehøjden.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK10
Vægt 6,5 kg
Vindfladeareal 0,053 m2 (lateralt)


Lyskildedata

Metalhalogen 35 W HIE, E27, elektronisk forkobling
50 W HIE, E27, elektronisk forkobling
70 W HIE, E27, elektronisk forkobling
Dæmpbare forkoblinger på forespørgsel.
Virkningsgrad 71%


Varianter og tilbehør



Varenummer NYX 330
8513- 35 W HIE, E27, elektronisk forkobling
8501- 50 W HIE, E27, elektronisk forkobling
8523- 70 W HIE, E27, elektronisk forkobling

Tilbehør
06034 Lamelafskærmning

Dobbelt arm
8001- 2 x 400 mm, galvaniseret
8002- 2 x 800 mm, galvaniseret

Kombineres med

Vælg koderne for farve, ledningslængde etc. i tabellen.

Farve Ledning 2 x 1,5 mm2
3 = sort 4 = 4 meter
4 = grafitgrå 5 = 5,5 meter
9 = silvergrå 6 = 6,5 meter
17 = corten brown

Gennembrudt hus Beskyttelsesklasse
blank = ej gennembrudt blank = klasse II
G = gennembrudt J = klasse I

Eksempel: 8501-95 = Nyx 330 50 W HIE, silvergrå, 5,5 m ledning

nyx-330-lygte

Armaturdata

NYX 330 LYGTE
Materiale Støbt aluminium
Lakering Grafitgrå: SW302G (tæt på RAL 9007)
Silvergrå: MW300D
Sort: RAL 9005
Corten brown: Mars SX3050F
Afskærmning Klart, UV-bestandigt polycarbonat
Montering På mast med 60 mm topdiameter.
Multiple Nyx Fås med gennembrudt lygtehus til montage af flere lygtehoveder på Ø60 mm mast. Se datablad under Medier & Downloads nedenfor.
Tilslutning I mast
Focus leverer og monterer ledning svarende til mastehøjden.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK10
Vægt 6,5 kg
Vindfladeareal 0,053 m2 (lateralt)


Lyskildedata

Kompaktlysrør 26-32 W TC-TEL, GX24q-3, 4-pin
42 W TC-TEL, GX24q-4, 4-pin
Virkningsgrad 61-65%


Varianter og tilbehør



Varenummer NYX 330
8223- 26-42 W TC-TEL, HF

Tilbehør
06034 Lamelafskærmning

Dobbelt arm
8001- 2 x 400 mm, galvaniseret
8002- 2 x 800 mm, galvaniseret

Kombineres med

Vælg koderne for farve, ledningslænge etc. i tabellen.

Farve Ledning 2 x 1,5 mm2
3 = sort 4 = 4 meter
4 = grafitgrå 5 = 5,5 meter
9 = silvergrå 6 = 6,5 meter
17 = corten brown

Dæmpning Gennembrudt hus
blank = uden dæmp blank = ej gennembrudt
V = Dynadimmer 1-10 V G = gennembrudt
D = Dali
S = switch

Beskyttelsesklasse
blank = klasse II
J = klasse I

Eksempel: 8223-95 = Nyx 330 42 W TC-TEL, silvergrå, 5,5 m ledning

Medier & downloads

nyx330_randers_0739_1166

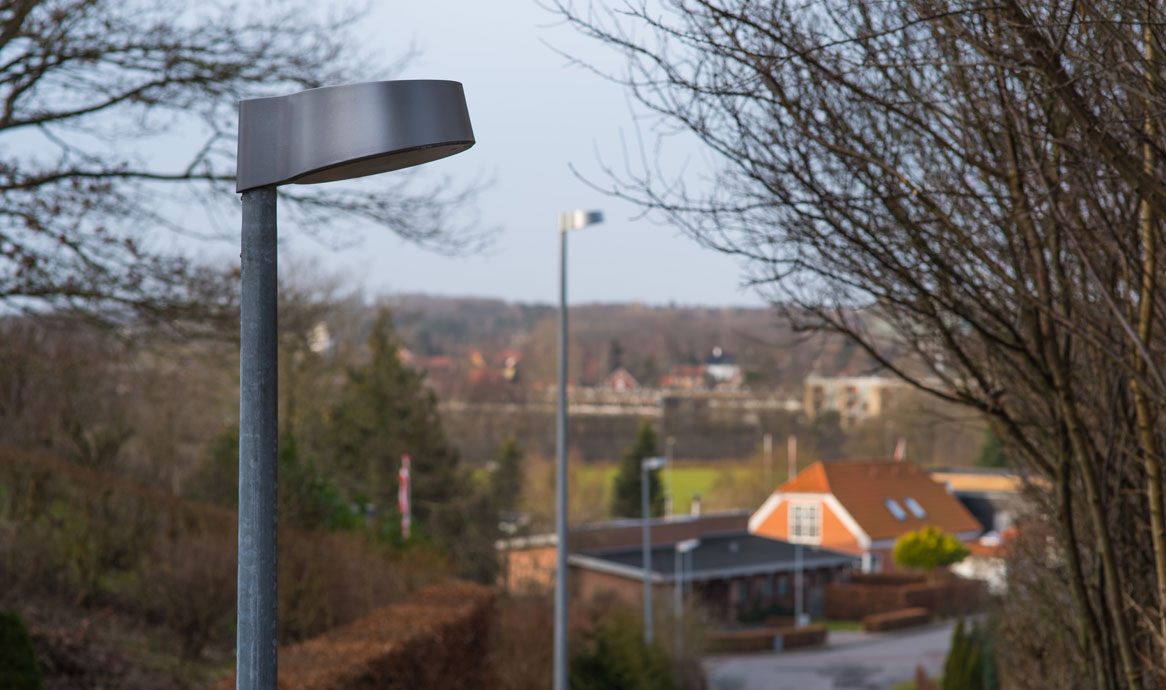

Nyx 330, silvergrå på galvaniseret mast, Randers Kommune.

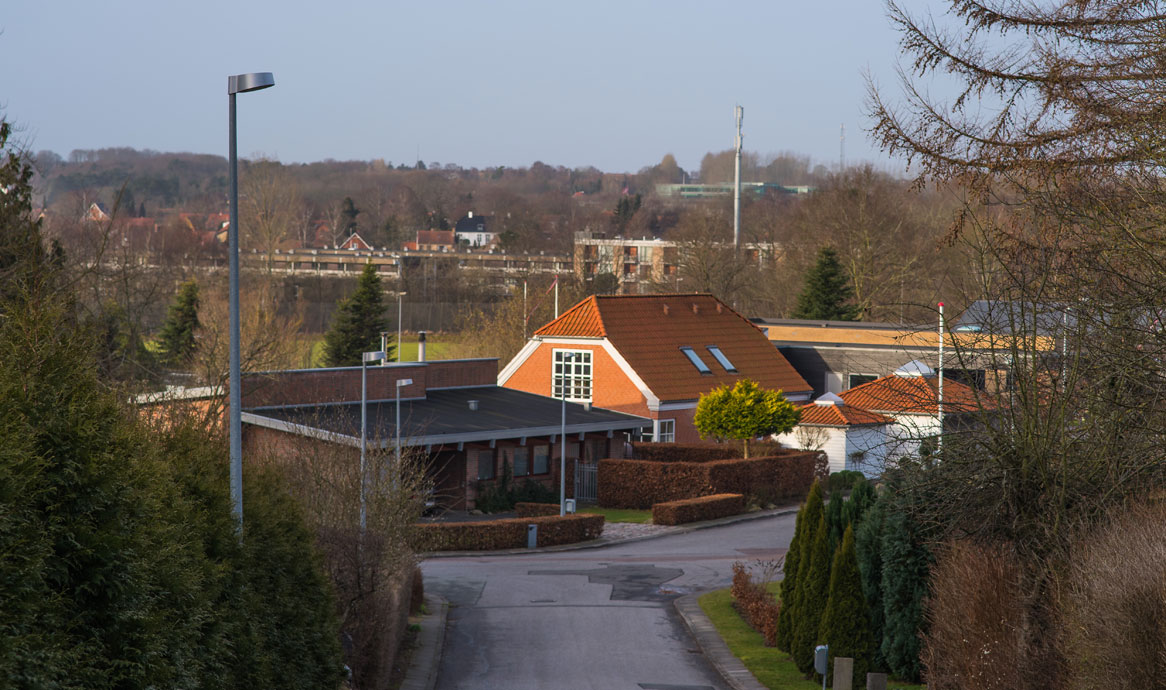

nyx330_randersview_1166

Nyx 330 på konisk mast, Randers Kommune.

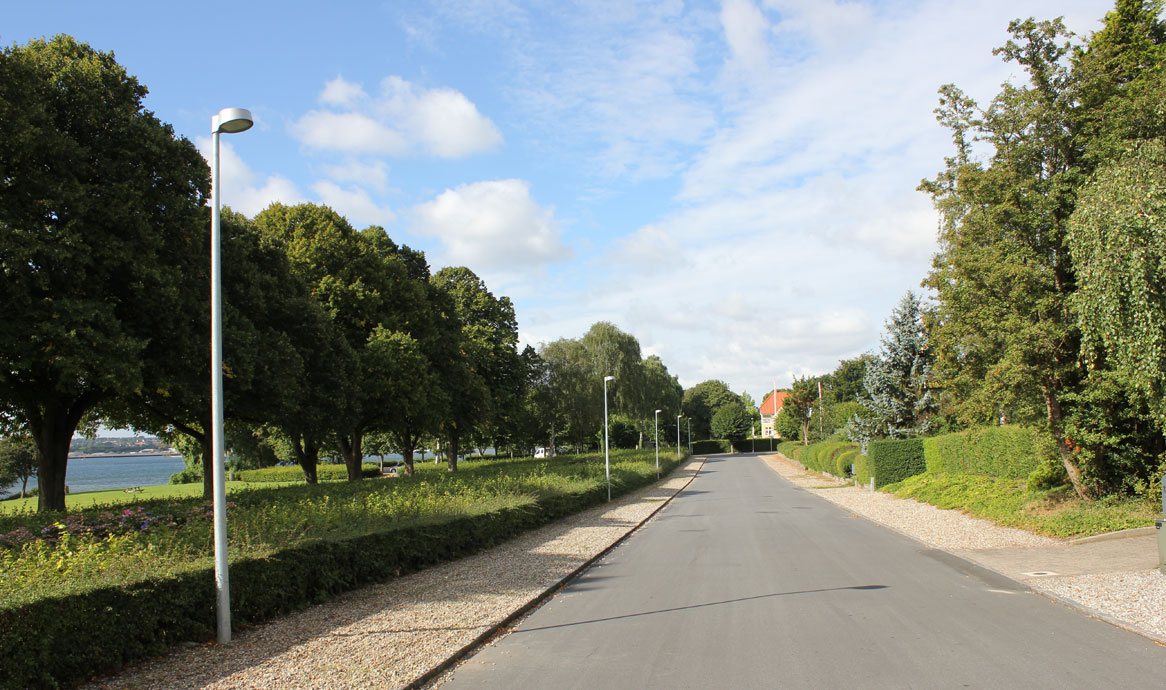

horsensnaesset_1166

Nyx 330 på konisk mast, Næsset, Horsens.

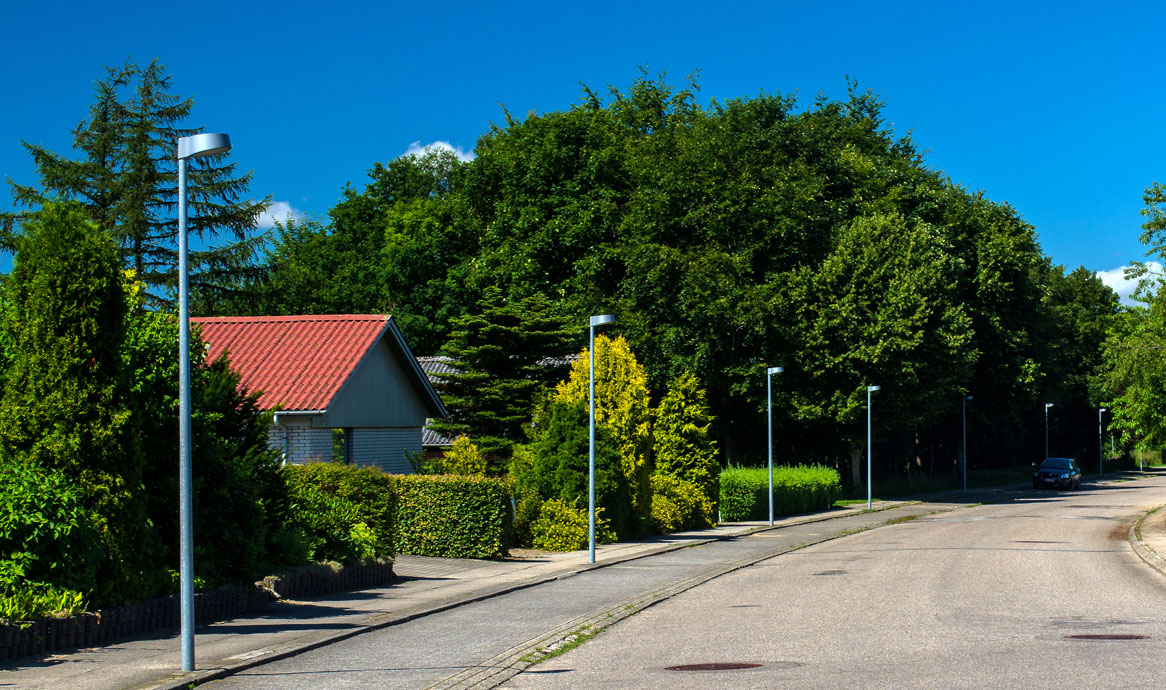

nyx330_ejstrupholm_3_1166

Nyx lygten bruges på mange lokalveje - her i Ikast-Brande Kommune.

Se flere billeder fra Ejstrupholm
ejstrupholm_aften_1166

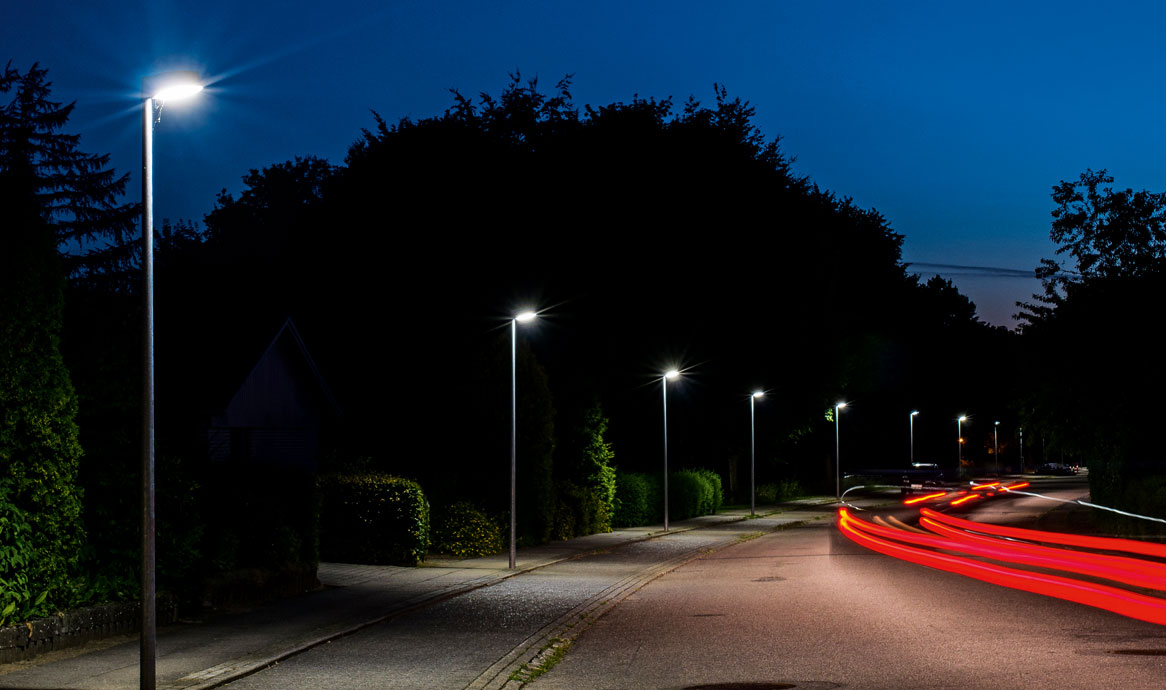

Nyx 330 - Ejstrupholm, Ikast-Brande Kommune.

Se flere billeder fra Ejstrupholm

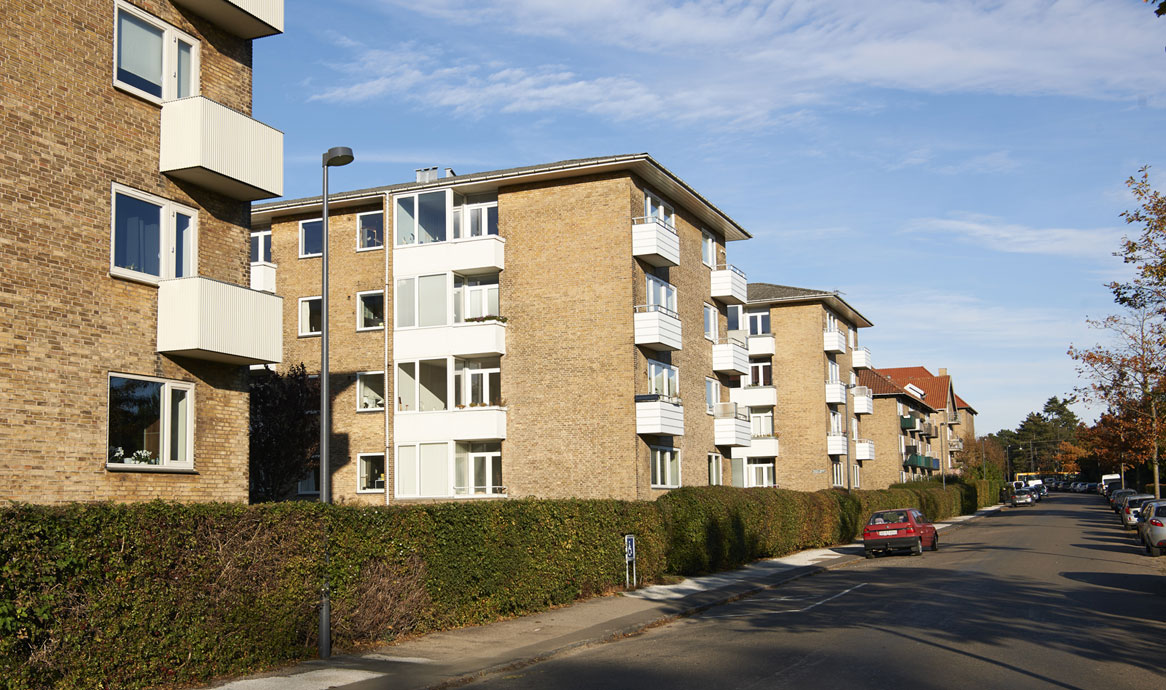

nyx330_vanloese_18_1166

Nyx 330 i boligområdet Vanløse, København.

Flere billeder fra Vanløse
nyx330_vanloese_10_1166

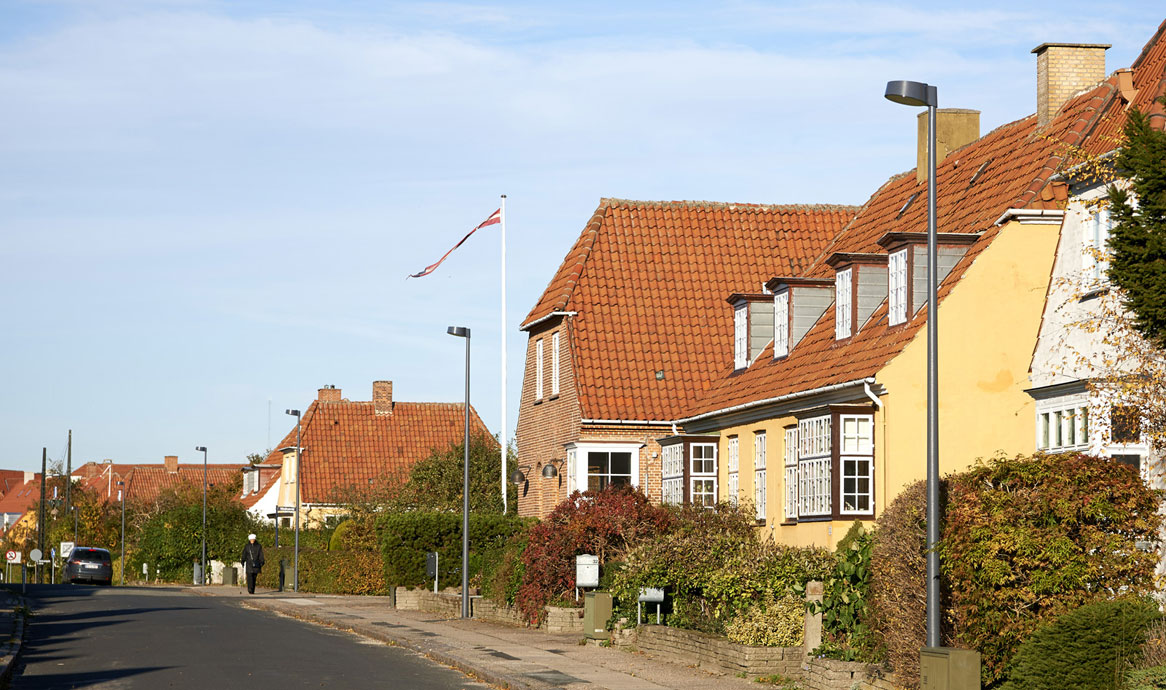

Nyx 330 i boligområdet Vanløse, København.

Flere billeder fra Vanløse

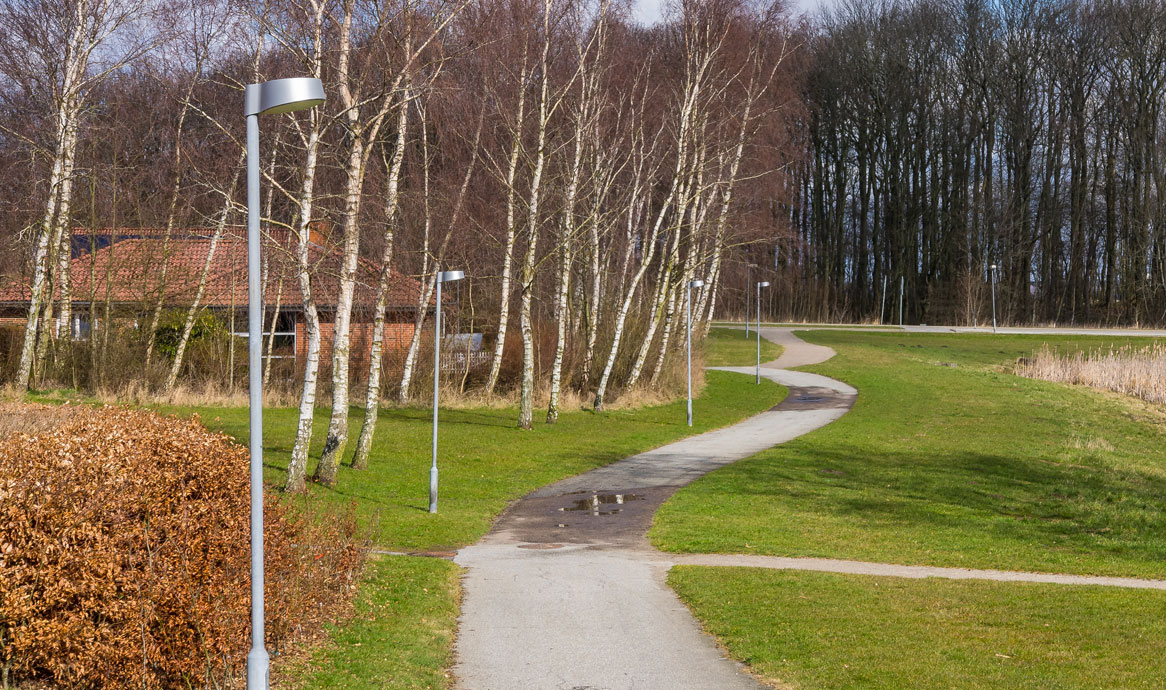

nyx330_hasselagersti_1166

Nyx 330, Hasselager, Aarhus Kommune

Se mere Nyx på stier

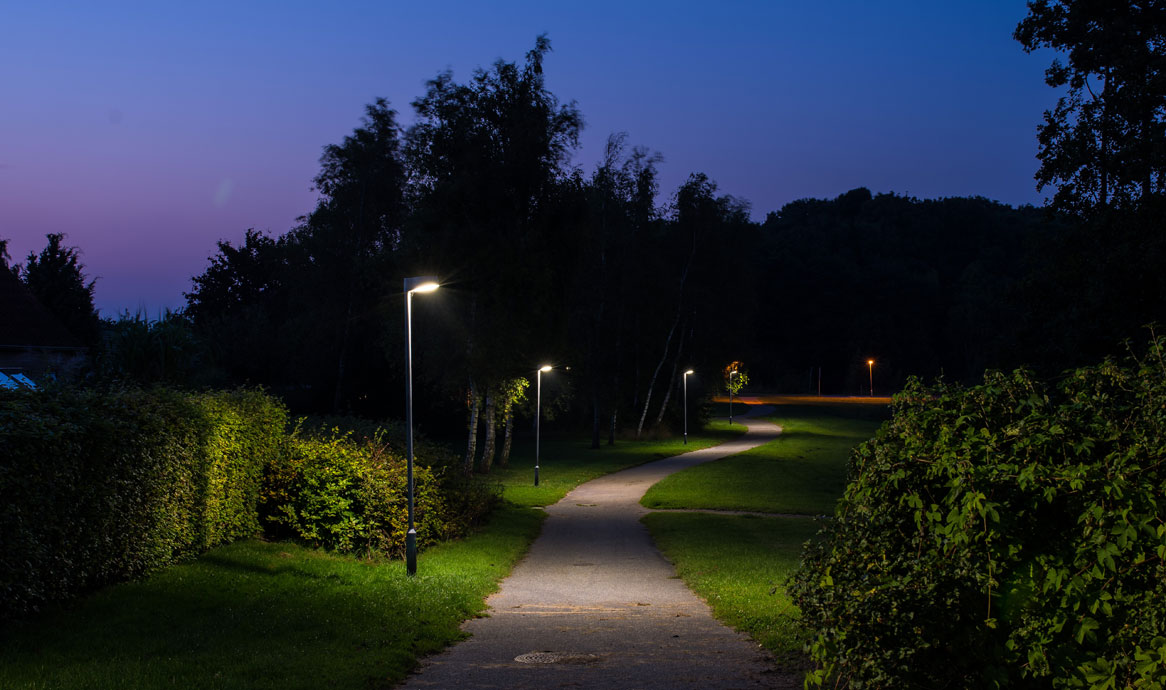

nyx330_hasselagerstinat_116

Nyx 330, Hasselager, Aarhus Kommune

Se mere Nyx på stier

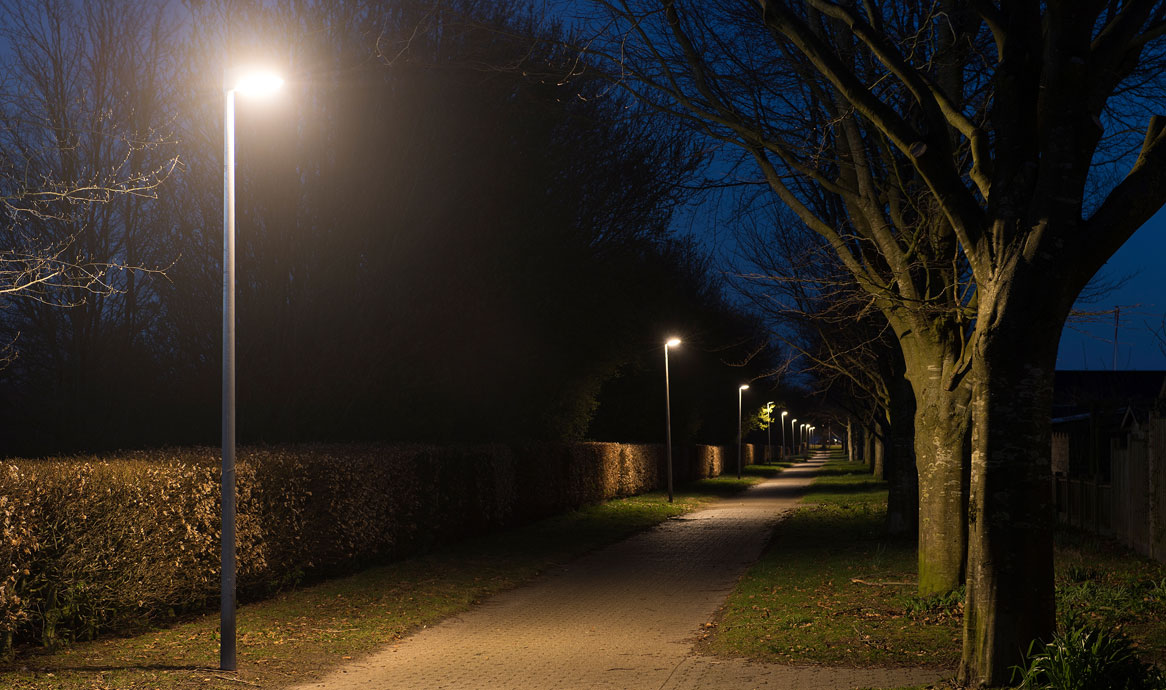

nyx330_tjelevej_nat_1166

Nyx 330 LED - Herning Kommune

Se Nyx 330 på stier

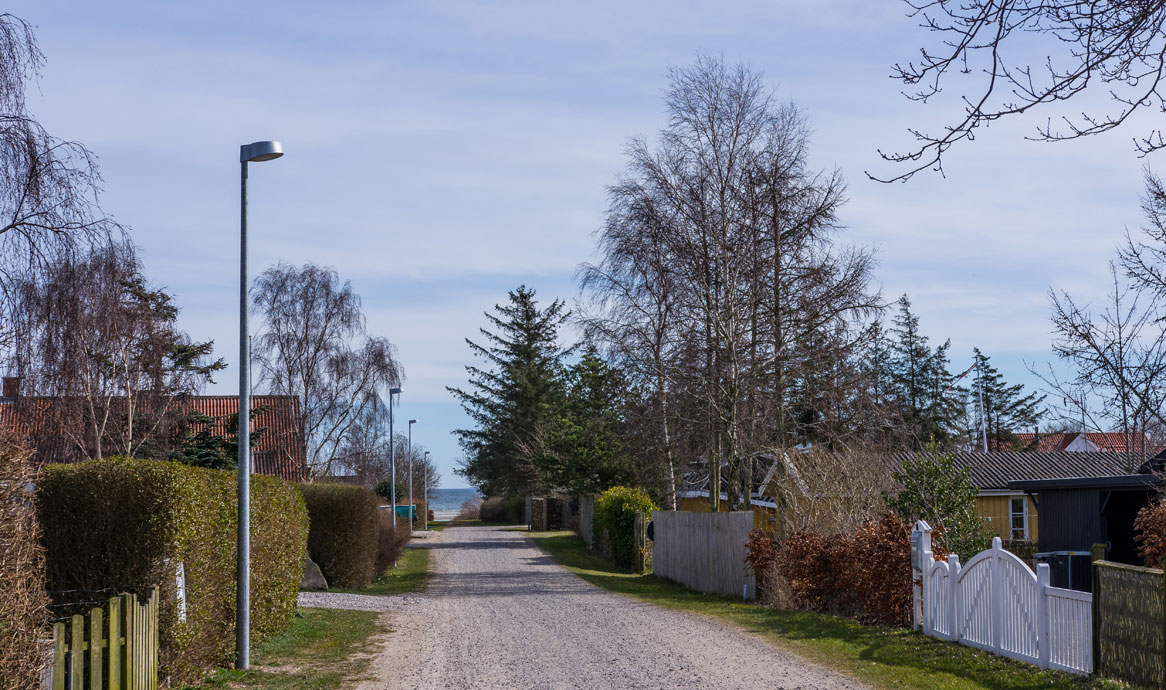

nyx330_oesterh_sti_1166

Nyx 330 silvergrå på galvaniseret mast, Hadsund Kommune.

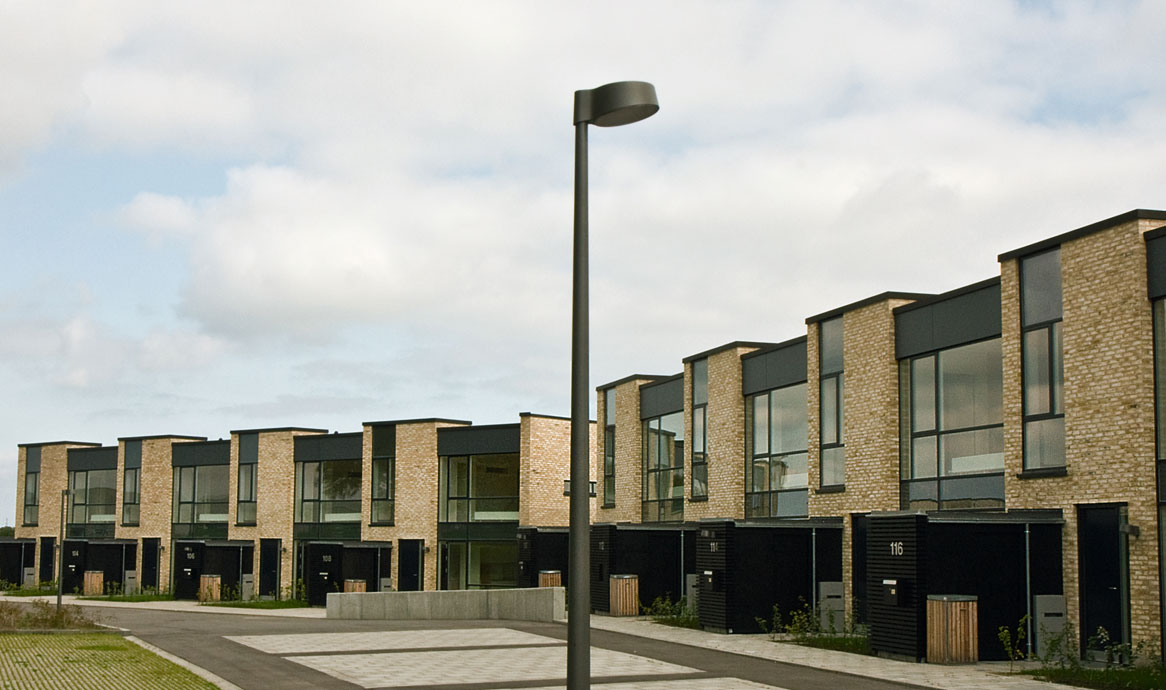

nyx330_fredensborg_1166

Nyx 330 grafitgrå på konisk, malet mast. Byggeri: Arkitema

nyx330_himmerland2_1166

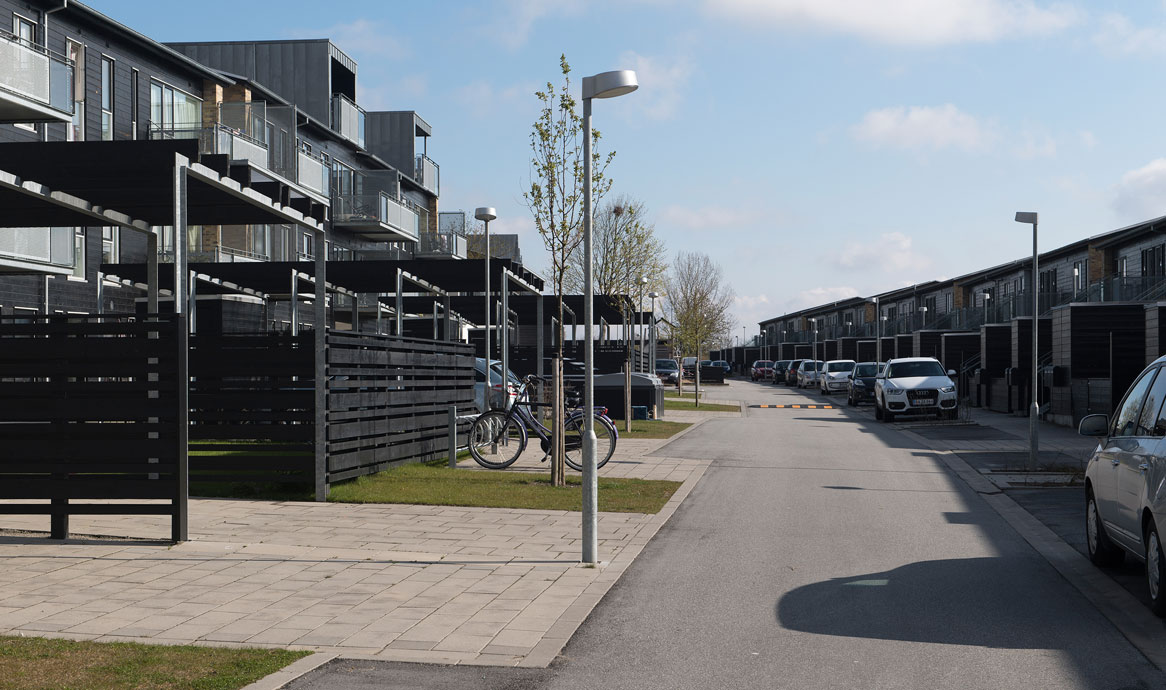

Renoveringen af Himmerland Boligforening er forestået af C.F. Møller Arkitekter.

Se flere billeder fra boligforeninger

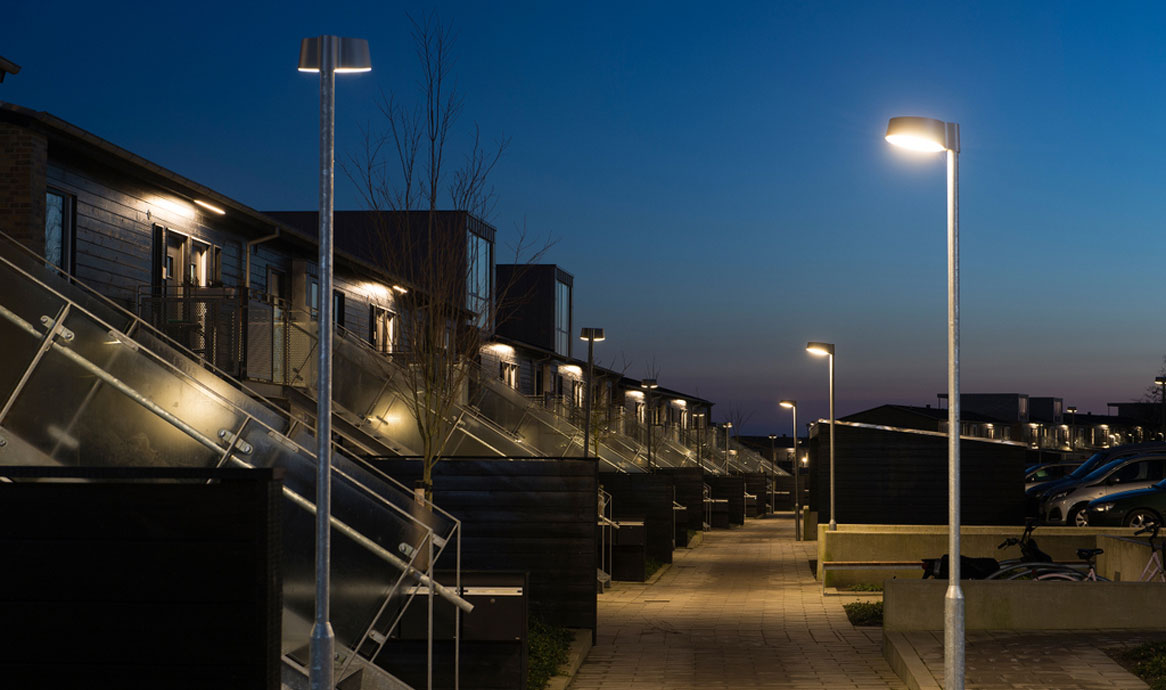

nyx330_himmerland_aften_116

Lys skaber stemning og tryghed i Himmerland Boligforening.

Se mere Nyx i boligområder.

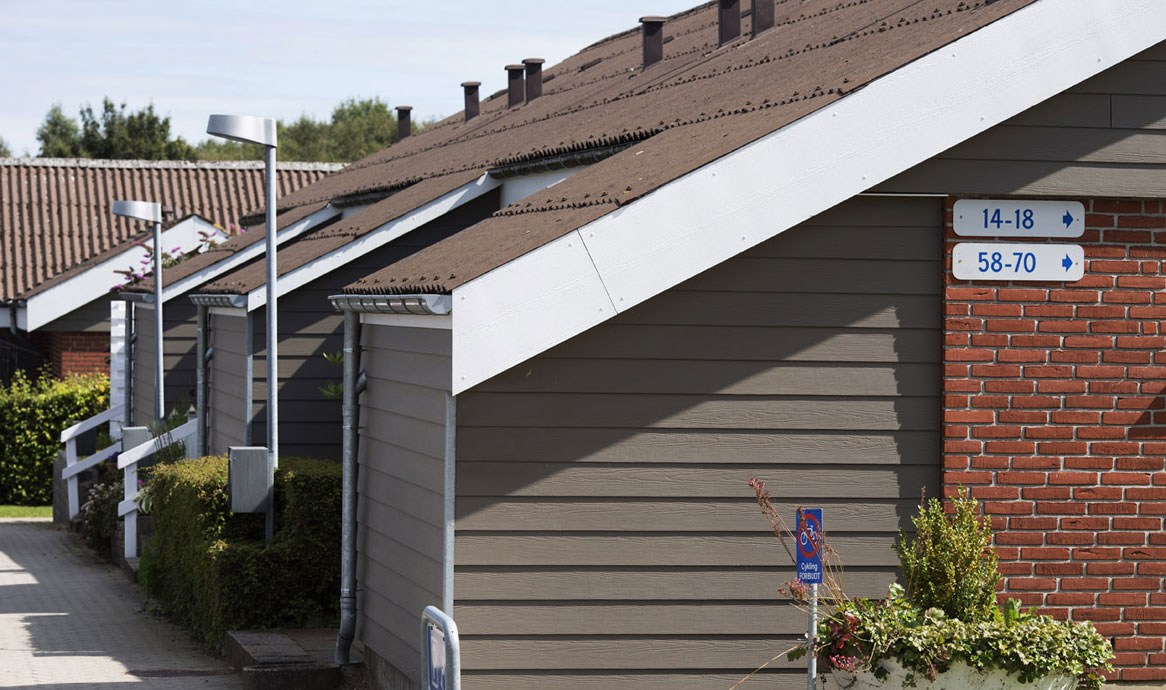

nyx330_hammel_1166

Nyx 330 på lav mast, Favrskov Kommune.

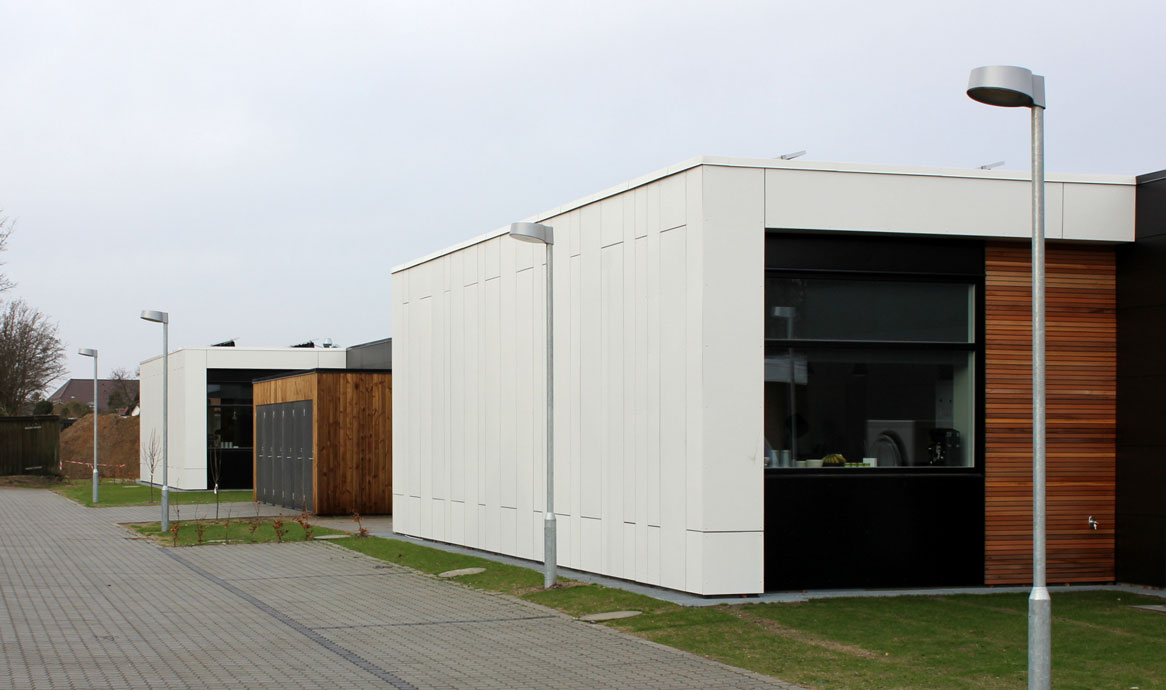

nyx330_frdkshvnvesterpt_116

Nyx 330 benyttes i mange boligområder - her Ved Vesterport i Frederikshavn.

Se flere boligforeninger her
nyx330_fredericia_1166

Nyx 330 på lave master i boligområdet Søndermarken, Fredericia.

nyx330_esbjerg_1166

Friis & Moltke har brugt flere varianter af Nyx 330 i corten brown omkring White House på Bryggen i Esbjerg.

Se flere billeder fra Bryggen

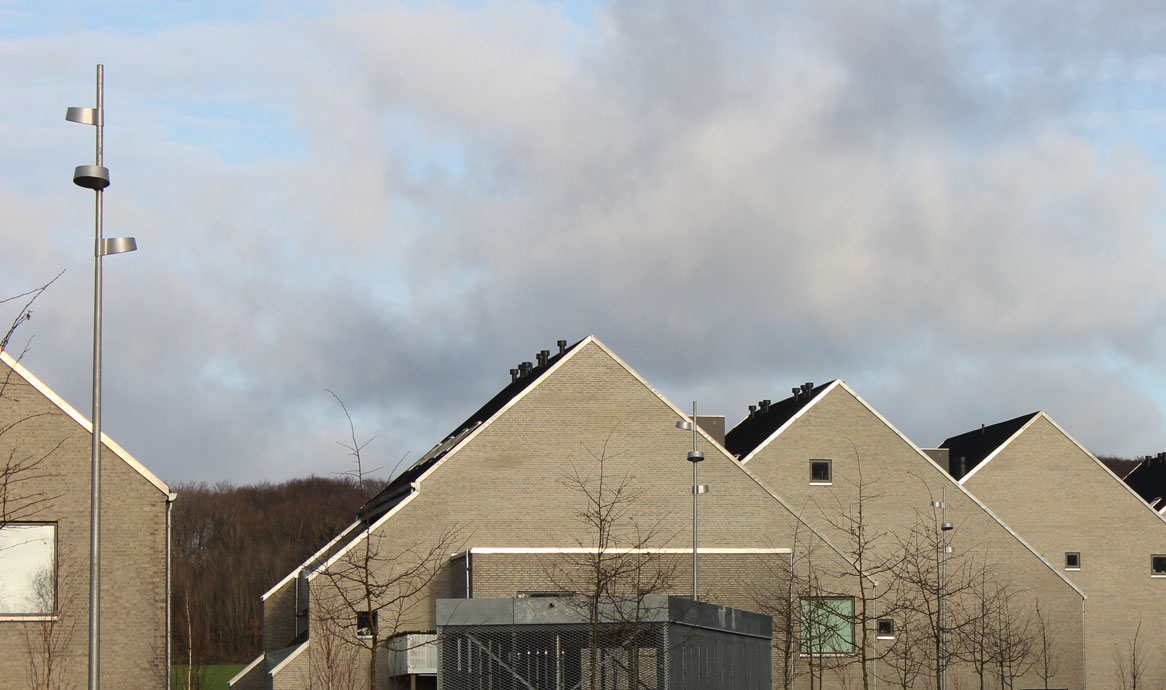

nyx330x3_tingbak2_1166

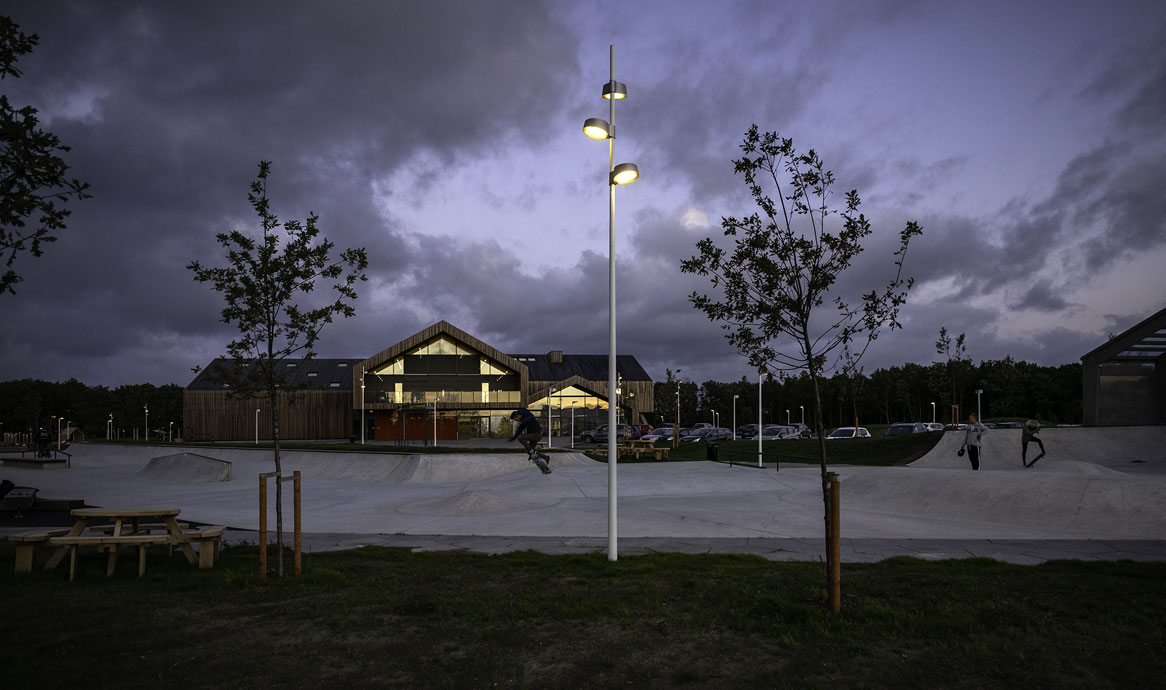

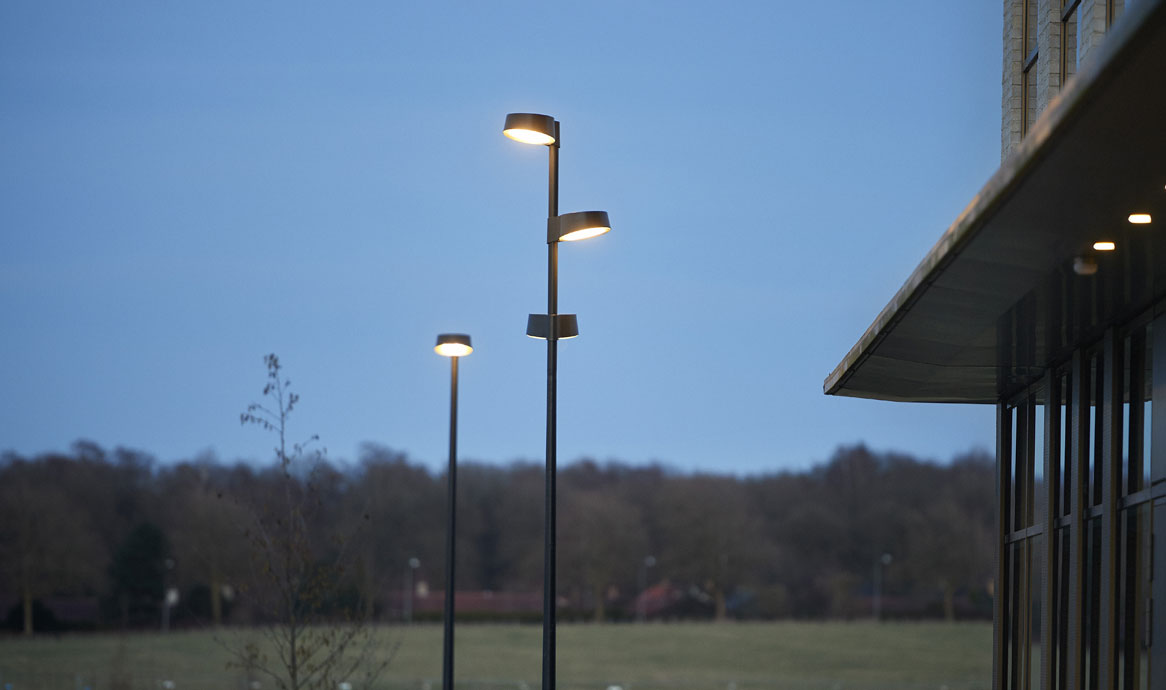

Med Multiple Nyx fås specialdesign til standardpris.

Se flere eksempler på Multiple Nyx
nyxmultiple_esbjerg_1166

Multiple Nyx 330 i corten brown medvirker til at give White House ikonstatus.

Se flere billeder fra Bryggen

DesignVilhelm Lauritzen Arkitekter

Historien om Nyx begynder i 2004 da Vilhelm Lauritzen Arkitekter præsenterede første udkast til en væglampe i to størrelser. Designet var enkelt, men karakteristisk og let genkendeligt. Nyx adskilte sig desuden fra tidens øvrige lamper ved at være udført som et støbt emne i et let materiale, aluminium. Serien udviklede sig hurtigt til mast- og standerlamper, og især mastlygterne har vist sig at have stort potentiale som vejarmaturer.
