NYX 450

Die Nyx Leuchte 450 ist für den Mastaufsatz sowie für Ausleger erhältlich. Wie die übrigen Leuchten der Nyx-Serie ist die Nyx 450 in schwarz und zwei grauen, für feuerverzinkte Standardmasten geeigneten Farbvarianten erhältlich. Das Material is Aluminiumguß mit Abschirmung aus klarem Hartglas.

Die Nyx Leuchten werden mit LED mit Linsen bestückt. Durch die waagerechte Abschirmung wird Blendung und Lichtverlust begrenzt.

Spezifikationen

Specifikationer

Bitte wählen

nyx-450

Leuchtendaten

NYX 450
Material	Aluminiumguß
Finish	Raw anodisiert
	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: Y2370I, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Abschirmung	3 mm Hartglas
Montage	Auf Mast mit 60 oder 76 mm oberem Durchmesser, oder auf 60 oder 48 mm Ausleger mit Einstecktiefe 100 mm.
	Erhältlich mit Gehäusebohrung für die Montage von mehreren Leuchten.
Anschluß	In den Mast
	Focus liefert und montiert 9,5 m Leitung, 2 x 1 mm2, + 2 m für Ausleger
Schutzart/-klasse	IP66, Klasse II
Schlagfestigkeit	IK10; mit SR-Sockel IK09
Korrosionsklasse	C4, Option für C5
Gewicht	11 kg
Windfläche	0,09 m2 (lateral)

LED-Daten

LED mit Linsen	FF-DA T3 für Orts- und Wohnwege, P-, HS- und C-Klassen, 2, 3 oder 4 Module
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L90B10
	Constant Lumen Output
Temperaturbereich	-30 bis +35° C
Farbtemperatur	Konfigurator ansehen
Farbwiedergabe	Konfigurator ansehen
Farbgenauigkeit	5 Steps SDCM

Treiberdaten

Treiber 2xFF	Xi FP 75W 0,2-0,7A
Einschaltstrom	max 46 A (50% nach 250 µs)
Betriebsspannung, AC	80-264 Vac

Treiber 3xFF	Xi FP 110 W 0,2-0,7A
Einschaltstrom	max 47 A (50% nach 250 µs)
Betriebsspannung, AC	80-264 Vac

Treiber 4xFF	Xi FP 165W 0,3-1,0A
Einschaltstrom	max 41 A (50% nach 440 µs)
Betriebsspannung, AC	160-264 Vac

Medien &

Downloads

Produktinformation

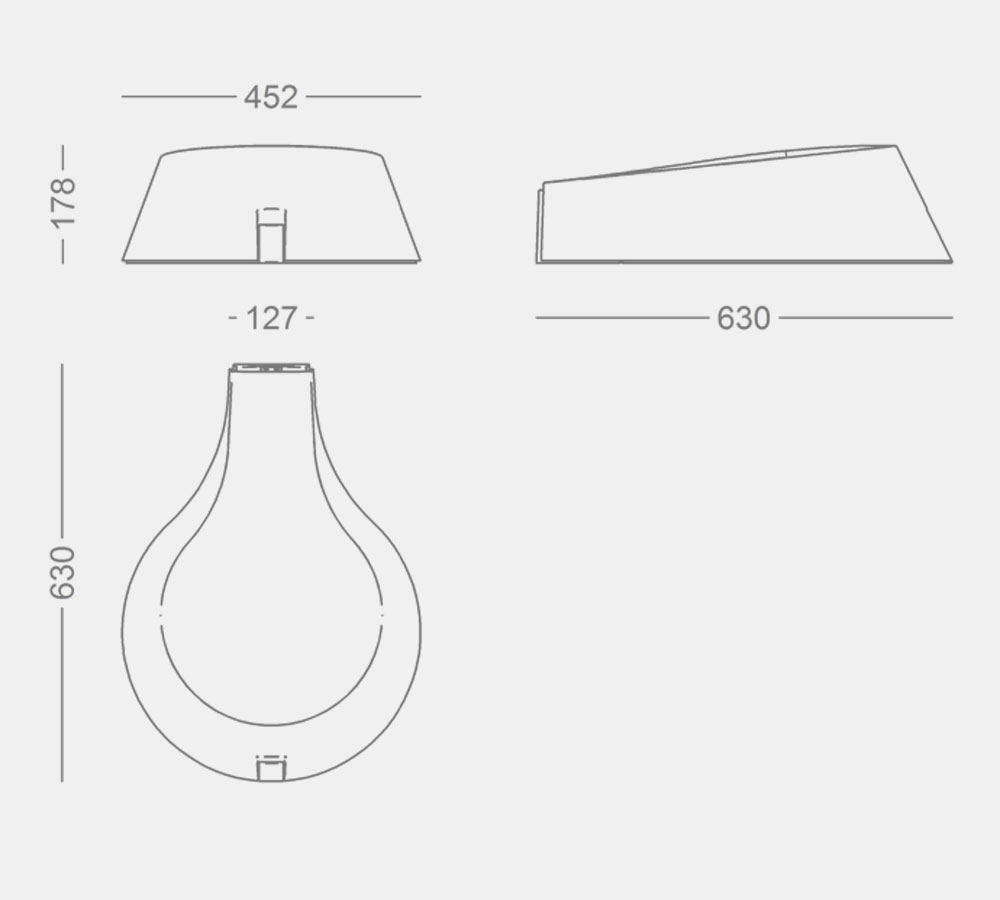

Produktdaten, Nyx 450 PDF Maßangabe, Nyx 450 mit Zhaga Sockeln PDF Anzahl pro Sicherung - Empfehlung PDF Montageanleitung PDF Montageanleitung, Multiple Nyx PDF RoHS Deklaration PDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle Produkte PDF Allgemeine Handelsbedingungen PDF

Ausschreibungstexte

Nyx 450 mit LED FastFlex DOCX Nyx 450 mit LED FastFlex PDF

3D

Nyx 450 Aufsatzleuchte RFA FOCUS LIGHTING NYX dk01.gsm GSM Nyx 450 Aufsatzleuchte 3DS Nyx 450 Aufsatzleuchte DWG

Fotos

Produktbild, Nyx 450 JPG Nyx 450, Verkehrswege PDF Nyx 450, Kreisverkehr PDF Nyx 450, Wohngebiete PDF

Lichttechnische Daten

Ortswege, 2xFF-DA, T3

2 x FF-DA T3, 3000 K, 70 Ra LDT 2 x FF-DA T3, 3000 K, 70 Ra PDF 2 x FF-DA T3, 4000 K, 70 Ra LDT 2 x FF-DA T3, 4000 K, 70 Ra PDF 2 x FF-DA T3, 2700 K, 80 Ra LDT 2 x FF-DA T3, 2700 K, 80 Ra PDF 2 x FF-DA T3, 3000 K, 80 Ra LDT 2 x FF-DA T3, 3000 K, 80 Ra PDF 2 x FF-DA T3, 4000 K, 80 Ra LDT 2 x FF-DA T3, 4000 K, 80 Ra PDF

Ortswege, 3xFF-DA, T3

3 x FF-DA T3, 3000 K, 70 Ra LDT 3 x FF-DA T3, 3000 K, 70 Ra PDF 3 x FF-DA T3, 4000 K, 70 Ra LDT 3 x FF-DA T3, 4000 K, 70 Ra PDF 3 x FF-DA T3, 2700 K, 80 Ra LDT 3 x FF-DA T3, 2700 K, 80 Ra PDF 3 x FF-DA T3, 3000 K, 80 Ra LDT 3 x FF-DA T3, 3000 K, 80 Ra PDF 3 x FF-DA T3, 4000 K, 80 Ra LDT 3 x FF-DA T3, 4000 K, 80 Ra PDF

Ortswege, 4xFF-DA, T3

4 x FF-DA T3, 3000 K, 70 Ra LDT 4 x FF-DA T3, 3000 K, 70 Ra PDF 4 x FF-DA T3, 4000 K, 70 Ra LDT 4 x FF-DA T3, 4000 K, 70 Ra PDF 4 x FF-DA T3, 2700 K, 80 Ra LDT 4 x FF-DA T3, 2700 K, 80 Ra PDF 4 x FF-DA T3, 3000 K, 80 Ra LDT 4 x FF-DA T3, 3000 K, 80 Ra PDF 4 x FF-DA T3, 4000 K, 80 Ra LDT 4 x FF-DA T3, 4000 K, 80 Ra PDF

Verkehrswege, 2xFF-DA, MEW

2 x FF-DA MEW, 3000 K, 70 Ra LDT 2 x FF-DA MEW, 3000 K, 70 Ra PDF 2 x FF-DA MEW, 4000 K, 70 Ra LDT 2 x FF-DA MEW, 4000 K, 70 Ra PDF 2 x FF-DA MEW, 2700 K, 80 Ra LDT 2 x FF-DA MEW, 2700 K, 80 Ra PDF 2 x FF-DA MEW, 3000 K, 80 Ra LDT 2 x FF-DA MEW, 3000 K, 80 Ra PDF 2 x FF-DA MEW, 4000 K, 80 Ra LDT 2 x FF-DA MEW, 4000 K, 80 Ra PDF

Verkehrswege, 3xFF-DA, MEW

3 x FF-DA MEW, 3000 K, 70 Ra LDT 3 x FF-DA MEW, 3000 K, 70 Ra PDF 3 x FF-DA MEW, 4000 K, 70 Ra LDT 3 x FF-DA MEW, 4000 K, 70 Ra PDF 3 x FF-DA MEW, 2700 K, 80 Ra LDT 3 x FF-DA MEW, 2700 K, 80 Ra PDF 3 x FF-DA MEW, 3000 K, 80 Ra LDT 3 x FF-DA MEW, 3000 K, 80 Ra PDF 3 x FF-DA MEW, 4000 K, 80 Ra LDT 3 x FF-DA MEW, 4000 K, 80 Ra PDF

Verkehrswege, 4xFF-DA, MEW

4 x FF-DA MEW, 3000 K, 70 Ra LDT 4 x FF-DA MEW, 3000 K, 70 Ra PDF 4 x FF-DA MEW, 4000 K, 70 Ra LDT 4 x FF-DA MEW, 4000 K, 70 Ra PDF 4 x FF-DA MEW, 2700 K, 80 Ra LDT 4 x FF-DA MEW, 2700 K, 80 Ra PDF 4 x FF-DA MEW, 3000 K, 80 Ra LDT 4 x FF-DA MEW, 3000 K, 80 Ra PDF 4 x FF-DA MEW, 4000 K, 80 Ra LDT 4 x FF-DA MEW, 4000 K, 80 Ra PDF

Kreisverkehr, 2xFF-DA, T4

2 x FF-DA T4, 3000 K, 70 Ra LDT 2 x FF-DA T4, 3000 K, 70 Ra PDF 2 x FF-DA T4, 4000 K, 70 Ra LDT 2 x FF-DA T4, 4000 K, 70 Ra PDF 2 x FF-DA T4, 2700 K, 80 Ra LDT 2 x FF-DA T4, 2700 K, 80 Ra PDF 2 x FF-DA T4, 3000 K, 80 Ra LDT 2 x FF-DA T4, 3000 K, 80 Ra PDF 2 x FF-DA T4, 4000 K, 80 Ra LDT 2 x FF-DA T4, 4000 K, 80 Ra PDF

Kreisverkehr, 3xFF-DA, T4

3 x FF-DA T4, 3000 K, 70 Ra LDT 3 x FF-DA T4, 3000 K, 70 Ra PDF 3 x FF-DA T4, 4000 K, 70 Ra LDT 3 x FF-DA T4, 4000 K, 70 Ra PDF 3 x FF-DA T4, 2700 K, 80 Ra LDT 3 x FF-DA T4, 2700 K, 80 Ra PDF 3 x FF-DA T4, 3000 K, 80 Ra LDT 3 x FF-DA T4, 3000 K, 80 Ra PDF 3 x FF-DA T4, 4000 K, 80 Ra LDT 3 x FF-DA T4, 4000 K, 80 Ra PDF

Kreisverkehr, 4xFF-DA, T4

4 x FF-DA T4, 3000 K, 70 Ra LDT 4 x FF-DA T4, 3000 K, 70 Ra PDF 4 x FF-DA T4, 4000 K, 70 Ra LDT 4 x FF-DA T4, 4000 K, 70 Ra PDF 4 x FF-DA T4, 2700 K, 80 Ra LDT 4 x FF-DA T4, 2700 K, 80 Ra PDF 4 x FF-DA T4, 3000 K, 80 Ra LDT 4 x FF-DA T4, 3000 K, 80 Ra PDF 4 x FF-DA T4, 4000 K, 80 Ra LDT 4 x FF-DA T4, 4000 K, 80 Ra PDF

Übergänge, 2xFF-DA, PX

2 x FF-DA PX, 3000 K, 70 Ra LDT 2 x FF-DA PX, 3000 K, 70 Ra PDF 2 x FF-DA PX, 4000 K, 70 Ra LDT 2 x FF-DA PX, 4000 K, 70 Ra PDF 2 x FF-DA PX, 2700 K, 80 Ra LDT 2 x FF-DA PX, 2700 K, 80 Ra PDF 2 x FF-DA PX, 3000 K, 80 Ra LDT 2 x FF-DA PX, 3000 K, 80 Ra PDF 2 x FF-DA PX, 4000 K, 80 Ra LDT 2 x FF-DA PX, 4000 K, 80 Ra PDF

Übergänge, 3xFF-DA, PX

3 x FF-DA PX, 3000 K, 70 Ra LDT 3 x FF-DA PX, 3000 K, 70 Ra PDF 3 x FF-DA PX, 4000 K, 70 Ra LDT 3 x FF-DA PX, 4000 K, 70 Ra PDF 3 x FF-DA PX, 2700 K, 80 Ra LDT 3 x FF-DA PX, 2700 K, 80 Ra PDF 3 x FF-DA PX, 3000 K, 80 Ra LDT 3 x FF-DA PX, 3000 K, 80 Ra PDF 3 x FF-DA PX, 4000 K, 80 Ra LDT 3 x FF-DA PX, 4000 K, 80 Ra PDF

Alle ldt-File

nyx450_svendborgteaser_1166

LED in Svendborg Kommune

Mehr Photos aus Svendborg

nyx450_nat_svendborg_1166

Nyx 450 in Svendborg Kommune

Mehr Photos aus Svenborg

nyx450_hasselager_1166

Nyx 450, Hasselager, Aarhus Kommune

Mehr Photos aus Aarhus

nyx450_hasselagerkirke_1166

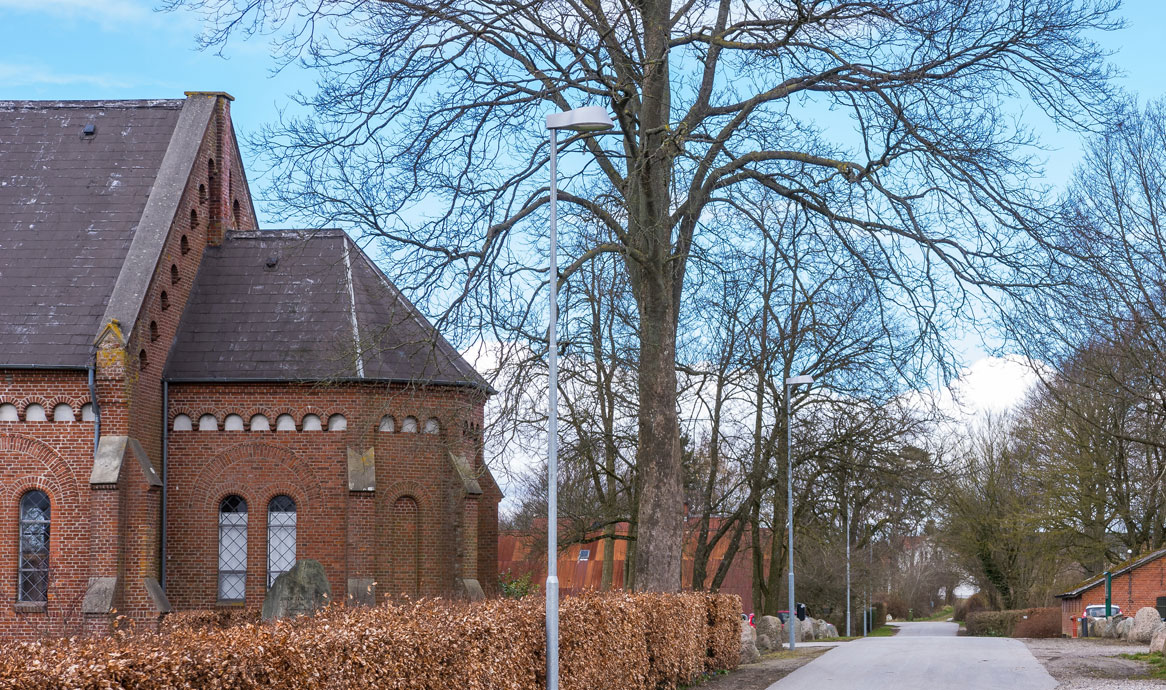

Nyx 450, Hasselager, Aarhus Kommune

nyx450_roende_l4_1166

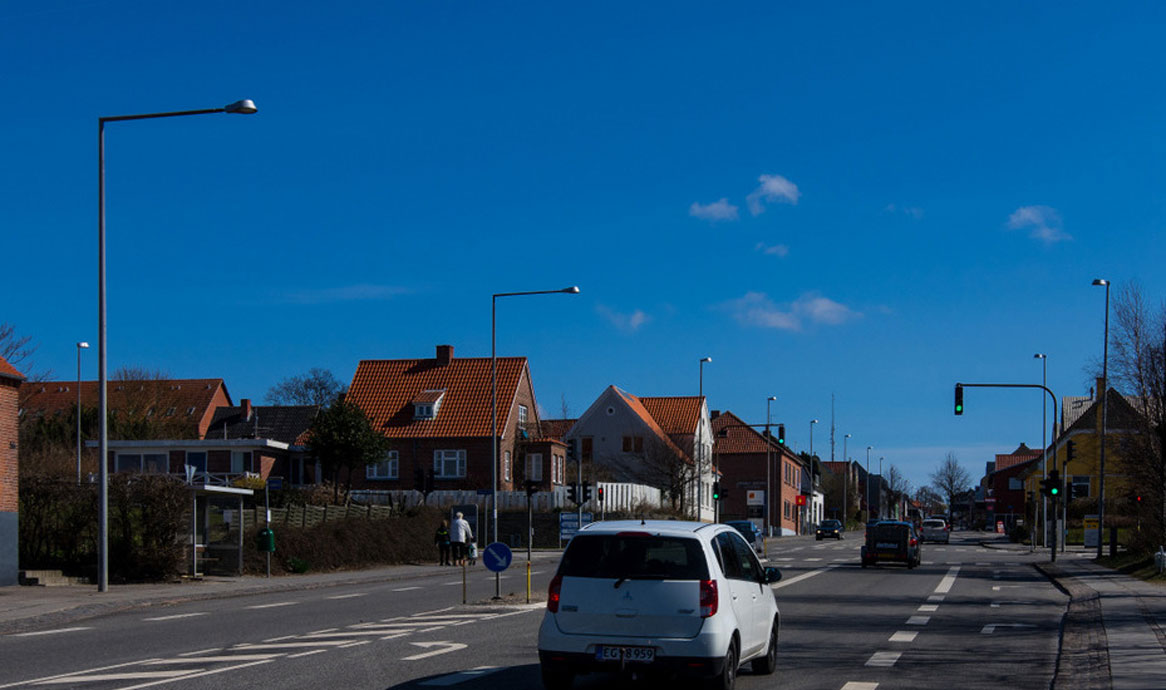

Nyx 450 an der Hauptstraße in Rønde, Syddjurs Kommune

Mehr Photos aus Rønde

nyx450_roende_dec2_1166

Nyx 450 an der Hauptstraße in Rønde, Syddjurs Kommune

Mehr Photos aus Rønde

nyx450_toender14_1166

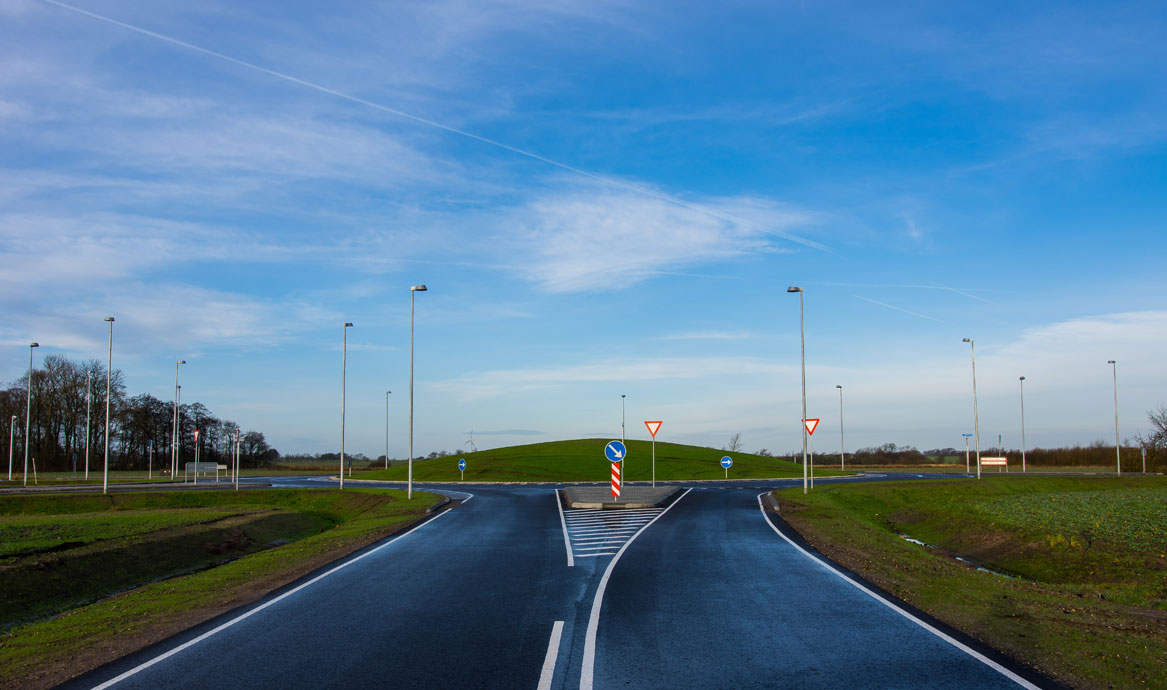

Kreisverkehr in der Nähe von Tønder.

Mehr Photos aus Tønder

nyx450_toender10_1166

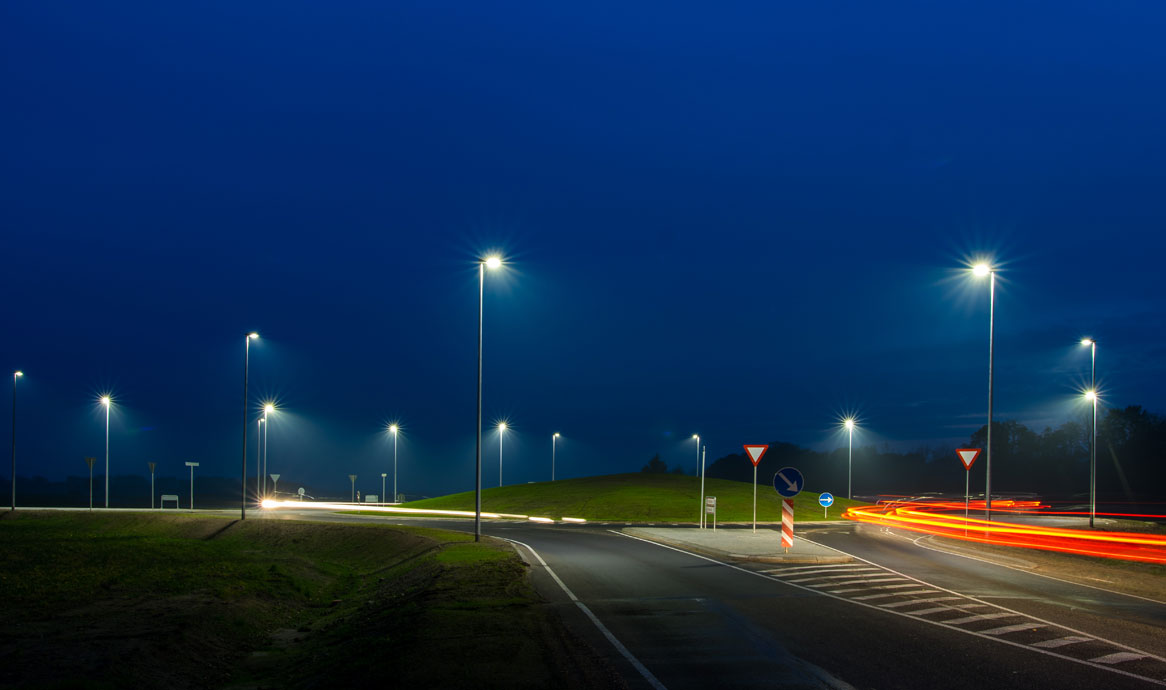

Kreisverkehr in der Nähe von Tønder.

Mehr Photos aus Tønder

nyx450_odense_1166

Nyx 450, Kreisverkehr in der Nähe von Odense.

Mehr Nyx 450 hier

skbsyd_40729_1166

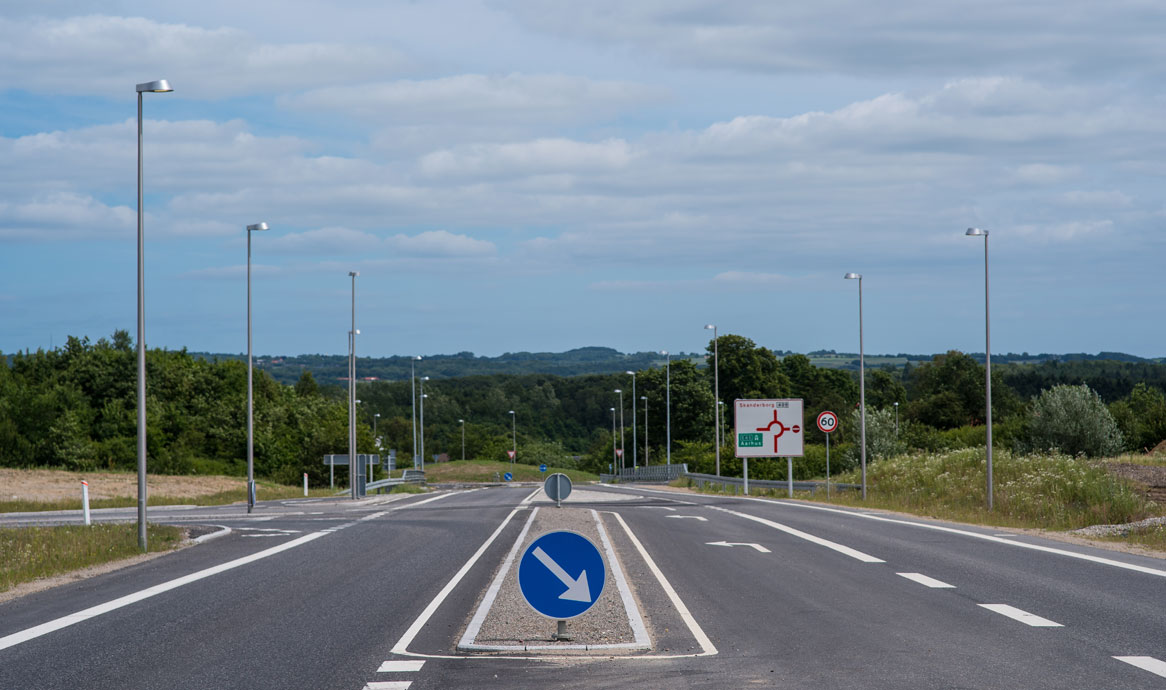

Nyx 450 auf 8 m Mast, Østjyske Autobahn TSA 51, Skanderborg Süd

skbsyd_41325_1166

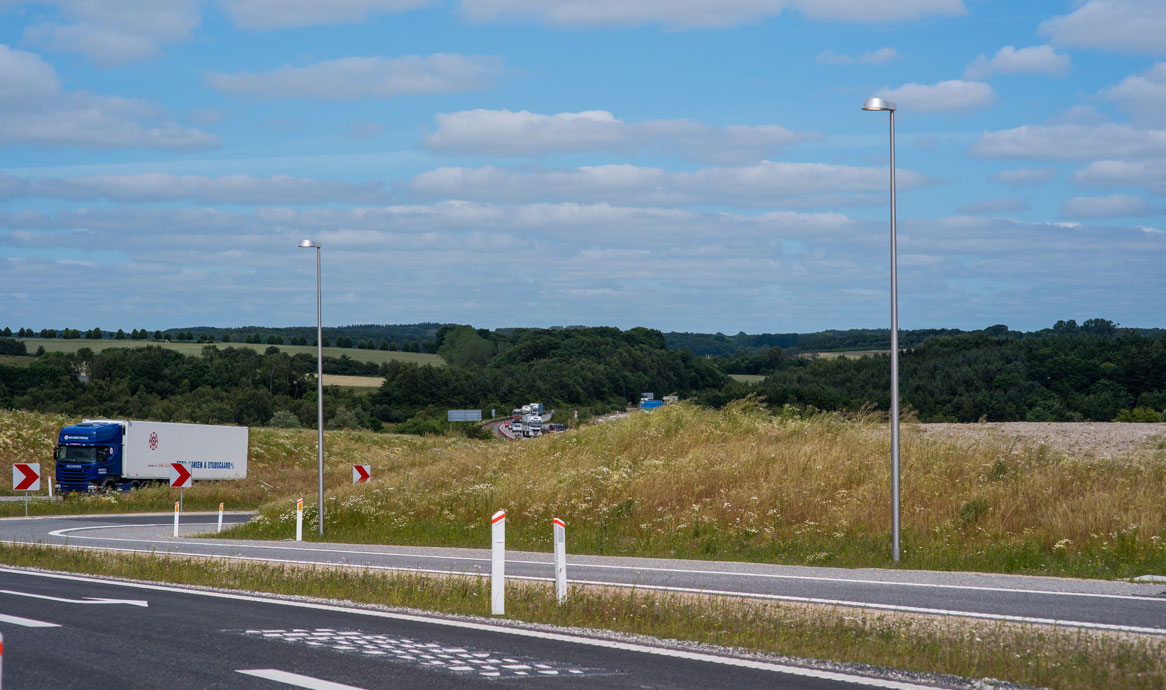

Nyx 450 auf 8 m Mast, Østjyske Autobahn TSA 51, Skanderborg Süd

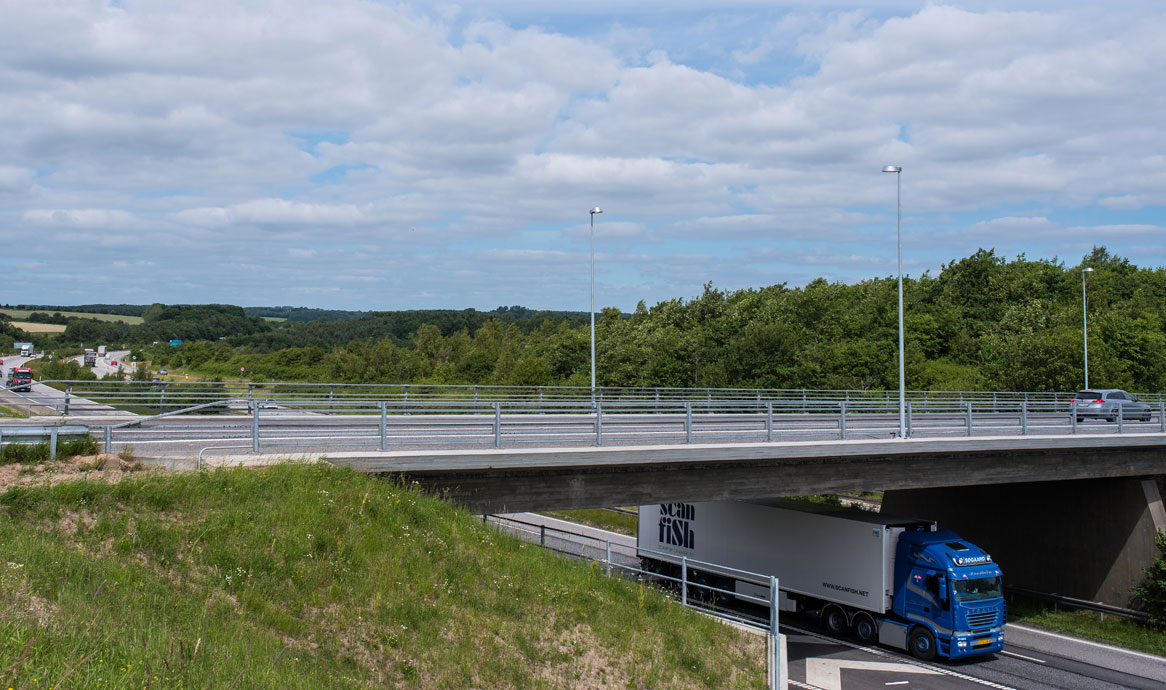

skbsyd_43723_1166

Nyx 450 auf 8 m Mast, Østjyske Autobahn TSA 51, Skanderborg Süd

nyx450_hedensted_1166

Nyx 450, Kreisverkehr in Hedensted

nyxmaster_egtved_1166

Nyx 450 und Nyx 330, Egtved Kompresserstation

nyx450_sauersplads_1166

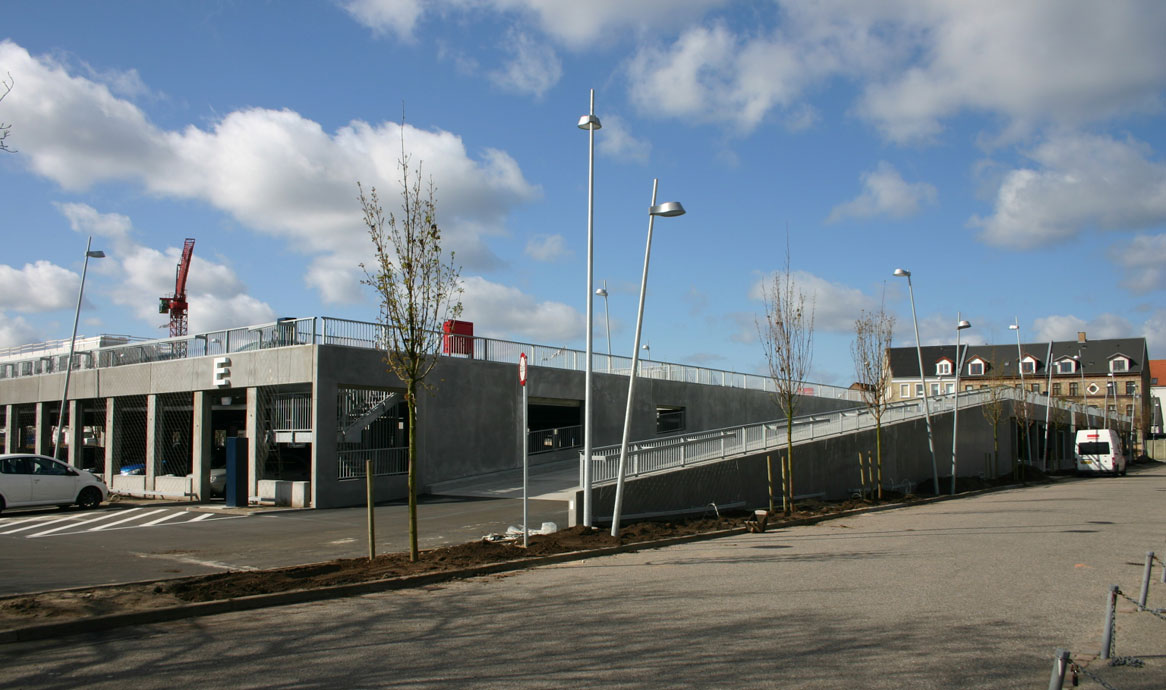

Nyx 450 mit Gehäusebohrung, Sauers Plads, Aalborg

Mehr Photos aus Aalborg

nyx_gellerup_1141_1166

Nyx 450, Gehäusebohrung, Gellerup, Aarhus

nyx450_gellerup_4536_1166

Nyx 450, Gehäusebohrung, Gellerup, Aarhus

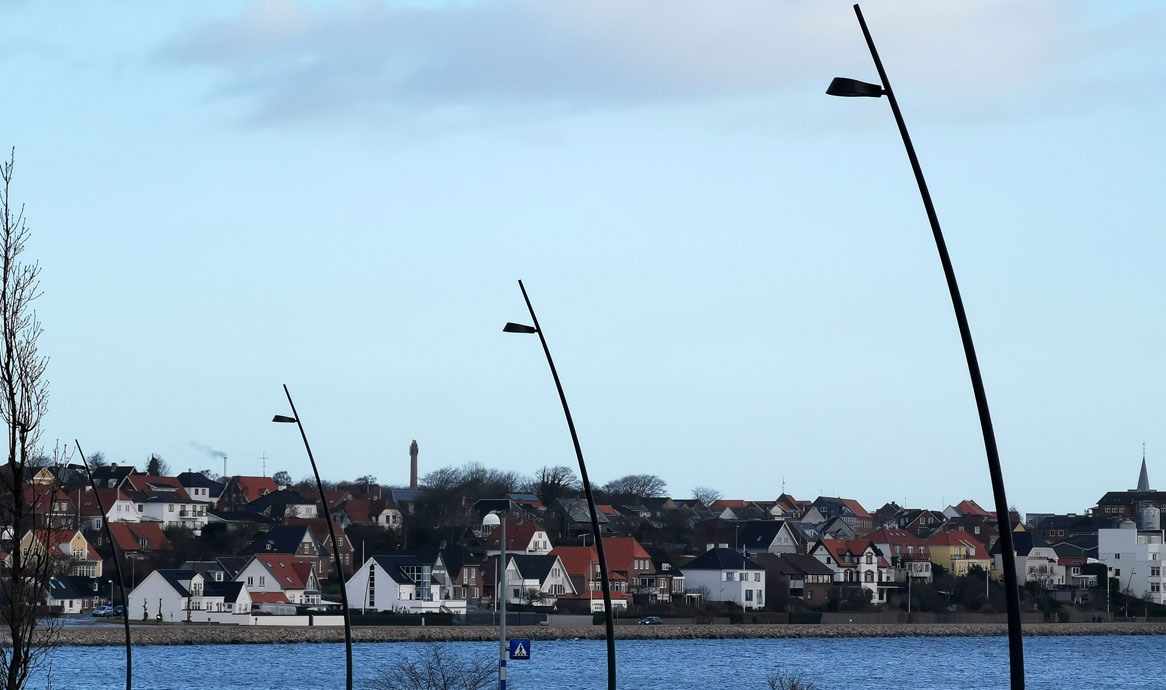

nyx450_thisted_115954_1166

Nyx 450 Ausleger, Thisted Kystvej

Design

Vilhelm Lauritzen Architekten

Unser Erfolg in der Straßenbeleuchtung ist vor allem auf die im Jahre 2005 von Vilhelm Lauritzen Architekten entworfene Nyx-Serie zurückzuführen.

Die größere Leuchte, Nyx 450, ist für hohe Masten besonders geeignet, welches u.a. in der Ausstellung Living Lab in Hersted Industripark zu sehen ist. Mehr über DOLL und Living Lab hier.
