Die H+M Serie ist einfach zu montieren und zu warten. Die Abschirmung aus Acryl ist schlagfest, und das Leuchtmittel ist nicht berührbar. Für Zutritt- und Fluchtwege ist die Abschirmung aus selbslöschendem Polycarbonat erhältlich.

Die H+M Einbauleuchte ist außerdem mit fester Abschirmung aus sandgestrahltem Acryl erhältlich. Sandstrahlung ist das optimale Verfahren, wenn sowohl hohe Opalität als auch hohe Lichtdurchlässigkeit erwünscht wird. Die Abschirmung ist fest an das Gehäuse montiert und liegt dicht an der Kante, wohingegen die Standardabschirmung aller H+M Leuchten in der Schattenfuge los liegt.

Spezifikationen

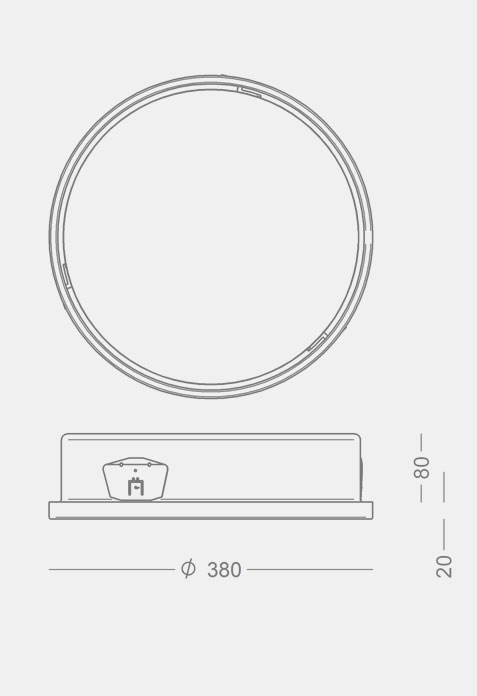

Ø 380

Bitte wählen

Leuchtendaten

H+M EINBAU 380
Material	Aluminium
Oberfläche	Weiß, schwarz oder alu-grau
Abschirmung mit Schattenfuge	Polycarbonat, opalisiert
Abschirmung fest montiert	Acrylglas, mikroprismatisch
Montage	Zum Einbau, evtl. mit Montageplatte
Deckenausschnitt	Ø355-360 mm
Plattenstärke	10-40 mm
Einbauhöhe	100 mm von unterer Kante der Decke, einschl. Kabelführung
	Empfohlener Abstand zu Bauteilen: 50 mm
Anschluß	max 2 Kabel, 5 x 1,5 mm², Verdrahtung in 5-polige Klemme, 2 x 2,5 mm²
Schutzart	IP20, Klasse I
Gewicht	2 kg

LED- und Treiberdaten

LED Typ	324 mm Board
Betriebsdauer	min 50.000 Stunden bei ta max 25° C, L80B10
Gesamtverbrauch	17, 23 oder 33 W (500/700/1050 mA)
Farbtemperatur	2700, 3000 oder 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 steps SDCM
Wirkungsgrad	82%

Treiber 17-23 W	Helvar LED Treiber, 350-700 mA
Betriebsdauer	min 50.000 Stunden

Treiber 33 W	TCI LED Treiber, 1050 mA, Dali
Betriebsdauer	min 50.000 Stunden

Varianten und Zubehör

Bestell-Nr.	H+M Einbau 380, LED
2866-	17 W LED, 500 mA
2867-	23 W LED, 700 mA
2868-	33 W LED, 1050 mA

Zubehör
2834-20	Montageplatte für weiche Decken, H+M 380

Zu kombinieren mit

Schlüssel zu Farbe, Abschirmung, Farbtemperatur uam. in der Tabelle.

Farbe	Abschirmung
1 = weiß	P = Polycarbonat
3 = schwarz	M = Akryl, mikroprismatisch
9 = alu-grau

Farbtemperatur	Dimmung
927 = 2700 K, 90 Ra	leer = ohne Dimmung
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = Dali
9WD = tunable white, Dali, 90 Ra

Beispiel der Bestell-Nr.: 2867-1P9WD = H+M Einbau 380, 23 W, weiß, tunable white, 90 Ra, Dali

Medien &

Downloads

Produktinformation

Produktdaten, H+M Einbau PDF Montageanleitung H+M 380, Einbau PDF Montageanleitung H+M 380, Einbau, Shirm fest montiert PDF Wartung PDF RoHS Deklaration PDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle Produkte PDF Allgemeine Handelsbedingungen PDF

Ausschreibungstexte

H+M Einbau 380, LED DOCX H+M Einbau 380, LED PDF

H+M Einbauleuchten GSM H+M 380 Einbauleuchte RFA H+M 380 Einbauleuchte 3DS H+M 380 Einbauleuchte DWG

Fotos

Produktbild, H+M Einbau JPG

Lichttechnische Daten

H+M 380, Schirm aus Polycarbonat

H+M 380, 17 W, 2700 K LDT H+M 380, 17 W, 2700 K PDF H+M 380, 17 W, 3000 K LDT H+M 380, 17 W, 3000 K PDF H+M 380, 17 W, 4000 K LDT H+M 380, 17 W, 4000 K PDF H+M 380, 23 W, 2700 K LDT H+M 380, 23 W, 2700 K PDF H+M 380, 23 W, 3000 K LDT H+M 380, 23 W, 3000 K PDF H+M 380, 23 W, 4000 K LDT H+M 380, 23 W, 4000 K PDF H+M 380, 33 W, 2700 K LDT H+M 380, 33 W, 2700 K PDF H+M 380, 33 W, 3000 K LDT H+M 380, 33 W, 3000 K PDF H+M 380, 33 W, 4000 K LDT H+M 380, 33 W, 4000 K PDF

H+M 380, Schirm prismatisch (Acryl)

H+M 380, 17 W, 2700 K, prismatisch LDT H+M 380, 17 W, 2700 K, prismatisch PDF H+M 380, 17 W, 3000 K, prismatisch LDT H+M 380, 17 W, 3000 K, prismatisch PDF H+M 380, 17 W, 4000 K, prismatisch LDT H+M 380, 17 W, 4000 K, prismatisch PDF H+M 380, 23 W, 2700 K, prismatisch LDT H+M 380, 23 W, 2700 K, prismatisch PDF H+M 380, 23 W, 3000 K, prismatisch LDT H+M 380, 23 W, 3000 K, prismatisch PDF H+M 380, 23 W, 4000 K, prismatisch LDT H+M 380, 23 W, 4000 K, prismatisch PDF H+M 380, 33 W, 2700 K, prismatisch LDT H+M 380, 33 W, 2700 K, prismatisch PDF H+M 380, 33 W, 3000 K, prismatisch LDT H+M 380, 33 W, 3000 K, prismatisch PDF H+M 380, 33 W, 4000 K, prismatisch LDT H+M 380, 33 W, 4000 K, prismatisch PDF

Alle ldt-File

LDT.zip ZIP

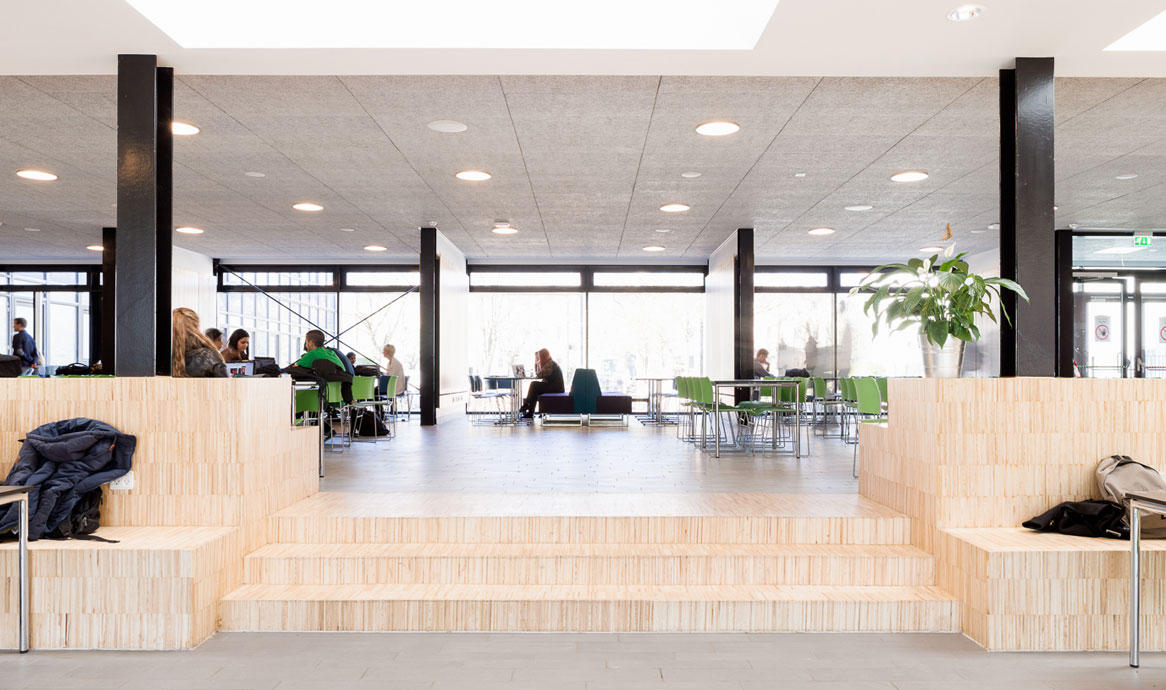

Sweco Architekten haben die H+M 380 in alugrau im Nørre Gymnasium, Kopenhagen, benutzt.

Mehr Photos hier

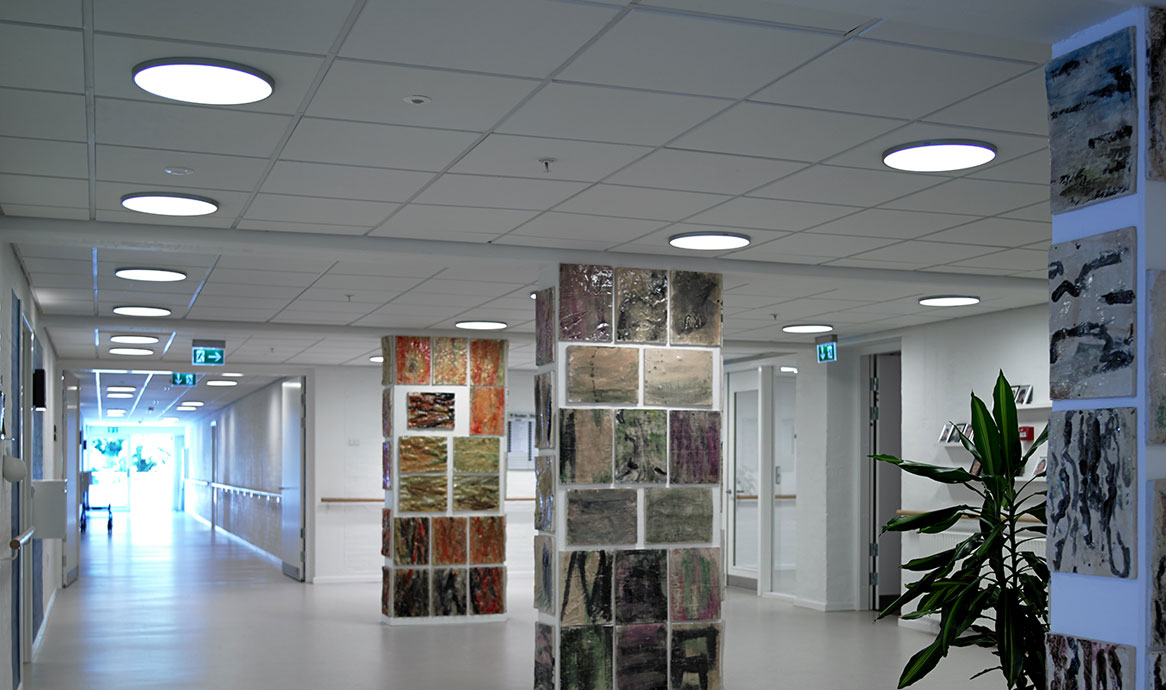

H+M 380 Einbauleuchte, Rosenvang Pflegezentrum, Aarhus.
