Die Maste für drei oder mehrere Turn Strahler sind in zwei Höhen erhältlich.
sind in zwei Höhen erhältlich:

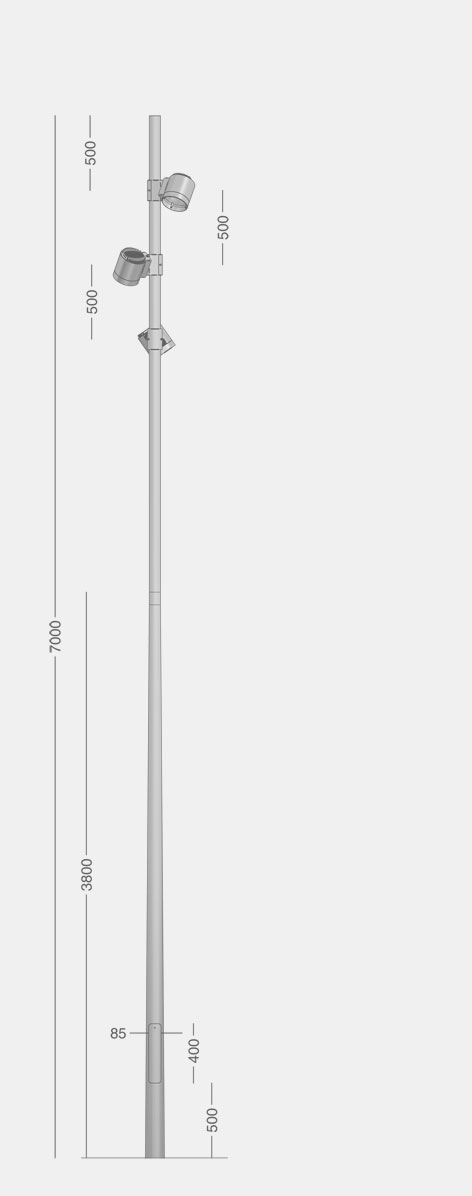

– 7 Meter (3,8 Meter konisch + 3,2 Meter zylindrisch Ø76 mm)

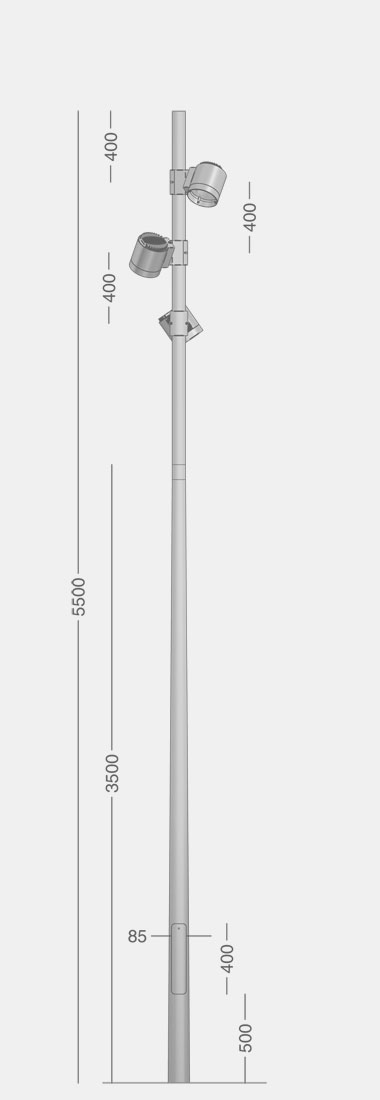

– 5,5 Meter (3,5 Meter konisch + 2 Meter zylindrisch Ø76 mm)
| TURN MAST | 3,8 m konisch + 3,2 m zylindrisch Ø76 mm, mit Verschlusskapp |
|---|---|
| Material | Feuerverzinkter Stahl, Standard |
| Feuerverzinkter Stahl, ohne Schweissnaht | |
| Anodisiertes Aluminium | |
| Standard Farben | Graphitgrau: YW355F, Akzo Nobel |
| Silbergrau: Y2370I, Akzo Nobel | |
| Cortenbraun: YX355F, Akzo Nobel | |
| Schwarz noir 900: SN351F, Akzo Nobel | |
| Gewicht | 47 kg |
| 98158 | Schutzeinrichtung für 2 Neozed Sicherungen bis zu 16 A |
|---|---|
| Klassifikation | IP44, Schutzklasse II oder Schutzklasse I |
| Eingangskabel | max. 3 Stück 5 x 16 mm² |
| Abmessungen L x B x H | 232 x 69 x 69 mm |
| Mastdurchmesser | min 97 mm |
| 50271 | Schutzeinrichtung für 2 Neozed Sicherungen bis zu 16 A |
|---|---|
| Klassifikation | IP54, Schutzklasse II oder Schutzklasse I (siehe HSW-Daten unten) |
| Eingangskabel | max. 3 Stück 5 x 16 mm² |
| Abmessungen L x B x H | 265 x 72 x 84 mm |
| Mastdurchmesser | min 104 mm |
| Montage | |
|---|---|
| 50208 | Flügelfundament Ø141–200 mm Mast, zum Eingraben |
| 50300 | Stahlfundament, 1 Meter, für Flanschmontage |
| 50301 | Betonfundament, für Flanschmontage |
| Zubehör | |
|---|---|
| 1714-1 | Adapter für Ø60 mm Mast |
| 50201 | Verschlusskappe für Ø60 mm Mast, grau oder schwartz |
| 50206 | Verschlusskappe für Ø76 mm Mast, grau oder schwartz |
