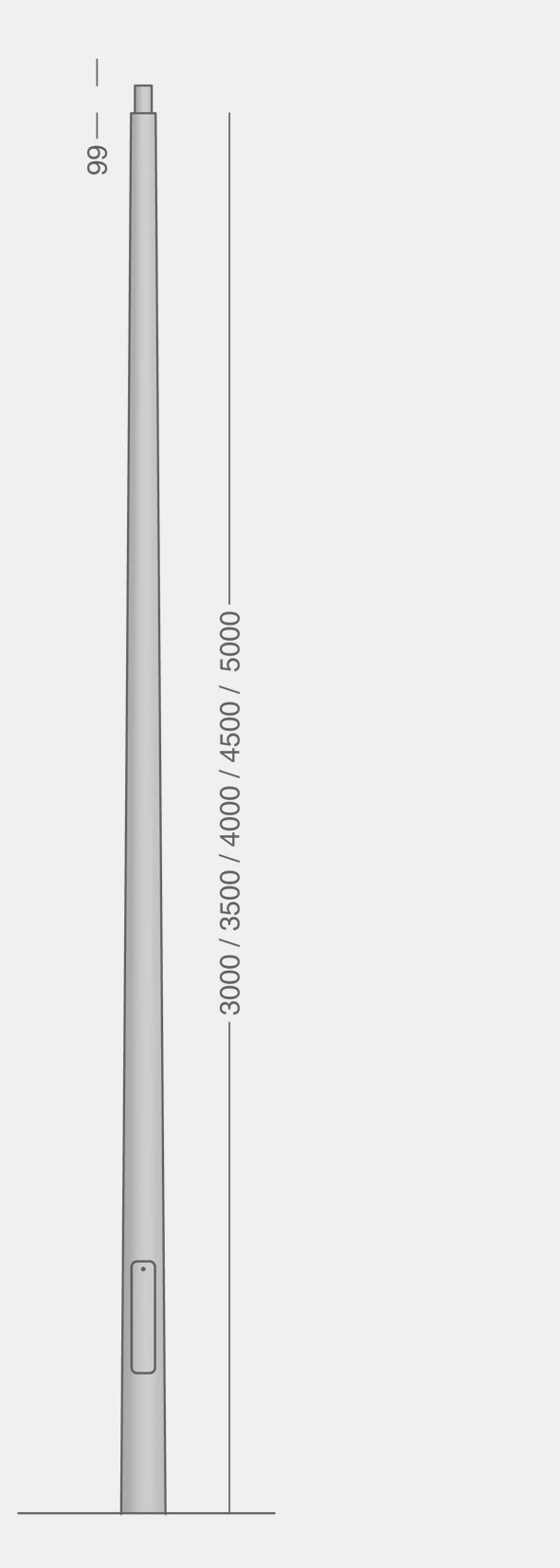

Der konische Designmast hat einen Mastzopfdurchmesser von 88 mm. Er ist in fünf Höhen von 3 bis 5 Metern erhältlich. Ein Abstandsring ist nicht erforderlich.
| Konischer Mast mit Ø60-Stutzen, H 99 mm | |
|---|---|
| Material | Feuerverzinkter Stahl, Standard |
| Feuerverzinkter Stahl, ohne Schweissnaht | |
| Anodisiertes Aluminium | |
| Standard Farben | Graphitgrau: YW355F, Akzo Nobel |
| Silbergrau: Y2370I, Akzo Nobel | |
| Cortenbraun: YX355F, Akzo Nobel | |
| Schwarz noir 900: SN351F, Akzo Nobel | |
| Gewicht | kg |
| 98158 | Schutzeinrichtung für 2 Neozed Sicherungen bis zu 16 A |
|---|---|
| Klassifikation | IP44, Schutzklasse II oder Schutzklasse I |
| Eingangskabel | max. 3 Stück 5 x 16 mm² |
| Abmessungen L x B x H | 232 x 69 x 69 mm |
| Mastdurchmesser | min 97 mm |
| 50271 | Schutzeinrichtung für 3 Neozed Sicherungen bis zu 16 A |
|---|---|
| Klassifikation | IP54, Schutzklasse II oder Schutzklasse I (siehe HSW-Daten unten) |
| Eingangskabel | max. 3 Stück 5 x 16 mm² |
| Abmessungen L x B x H | 265 x 72 x 84 mm |
| Mastdurchmesser | min 104 mm |
| Montage | |
|---|---|
| 50200 | Flügelfundament Ø 108–140 mm, zum Eingraben |
| Für 3-Meter-konischen Mast, Fuß Ø136 mm | |
| 50208 | Flügelfundament für Ø141–200 mm Mast, zum Eingraben |
| Für 3,5-, 4-, 4,5- und 5-Meter-konischen Mast, Fuß Ø142, Ø148, Ø154 und Ø160 mm | |
| 50300 | Stahlfundament, 1 Meter, für Flanschmontage |
| 50301 | Betonfundament, für Flanschmontage |
