SQUARE

Vælg variant

Square har lysspalter i top og bund, som giver et blødt lys, der ikke blænder. Lyskilderne er placeret for kraftigt lys nedad og svagere lys opad. Der kan udfræses tal og bogstaver i lampens front, og husnummeret vil på den måde stå lysende klart, selvom det er mørkt.

Specifikationer

250 mm ude

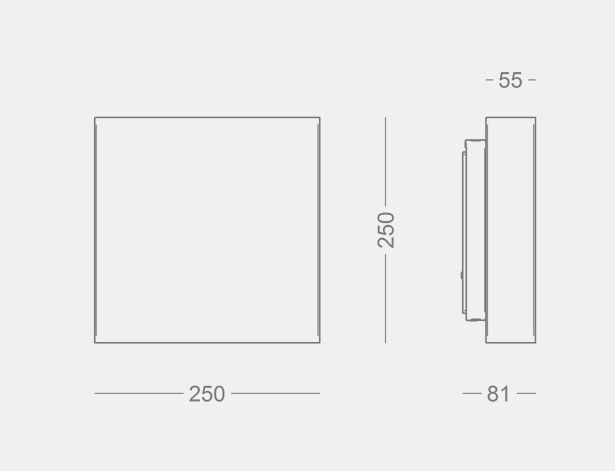

square250_skitse

Armaturdata

SQUARE 250
Materiale Varmforzinket eller matlakeret stål eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Sort: Noir 900 Sablé, SN351F
Grafitgrå: SW302G, tæt på RAL 9007
Corten brown: Mars 2525, YX355F
Afskærmning Opaliseret polycarbonat
Udskæring Der kan laserskæres tal og bogstaver i fronten. Se specifikation i produktbladet.
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 5-polet, 4 mm2 klemme
Klassifikation IP45, klasse I, IK09
Vægt 2 kg


Lyskilde- og driverdata

LED type Bridgelux Vero 10 + V6
Operationel levetid min 100.000 timer ved ta max 25° C, L80B10
Systemforbrug 15 W, 350 mA
Systemforbrug, nedadlysende 12 W, 350 mA
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 90 Ra
Farvenøjagtighed 3 steps SDCM
Virkningsgrad 53%

Driver Helvar LED driver
350 mA
Operationel levetid min 50.000 timer
Dæmpbar driver mod tillæg

Varianter



Varenummer Square 250 udendørs
6820- 15 W LED, 350 mA
6826- 12 W LED, 350 mA, nedadlysende


Kombineres med

Vælg farvekode, farvetemperatur m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve Farvetemperatur
1 = hvid 927 = 2700 K, 90 Ra
3 = sort 930 = 3000 K, 90 Ra
4 = grafitgrå 940 = 4000 K, 90 Ra
8 = børstet kobber
9 = galvaniseret
17 = corten brown
66 = noir 900

Dæmpning Klassifikation
blank = uden dæmp blank = klasse I
V = 1-10 V K = klasse II
D = Dali

Udskæring i front
C = udskæring af cifre i front

Eksempel på varenummer: 6820-66927D = Square 250, 15 W LED, noir 900, 2700 K, 90 Ra, Dali

square250_skitse

Armaturdata

SQUARE 250
Materiale Varmforzinket eller matlakeret stål eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Sort: Noir 900 Sablé, SN351F
Grafitgrå: SW302G, tæt på RAL 9007
Corten brown: Mars 2525, YX355F
Afskærmning Opaliseret polycarbonat
Udskæring Der kan laserskæres tal og bogstaver i fronten.
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 5-polet, 4 mm2 klemme
Klassifikation IP45, klasse I, IK07
Vægt 2 kg


Lyskildedata

E27 max 30 W
Vi anbefaler Deco Aurora LED dæmpbar, 7,5 W, 2700 K, 20.000 timers drift
Virkningsgrad 20%


Varianter og tilbehør



Varenummer Square 250 udendørs
6002- max 30 W, E27
6006- max 30 W, E27, nedadlysende

Tilbehør
1100-6 E27 LED, Deco Aurora dæmpbar, 7,5 W, 2700 K, 80 Ra, 20.000 timers drift

Kombineres med

Vælg farvekode i tabellen og byg varenummeret op som vist i eksemplet.

Farve Udskæring i front
1 = hvid RAL 9010 C = udskæring af cifre i front
3 = sort RAL 9005
4 = grafitgrå
8 = børstet kobber
9 = galvaniseret
17 = corten brown
66 = sort noir 900


Eksempel på varenummer: 6002-1 = Square 250, E27, hvid

Medier & downloads

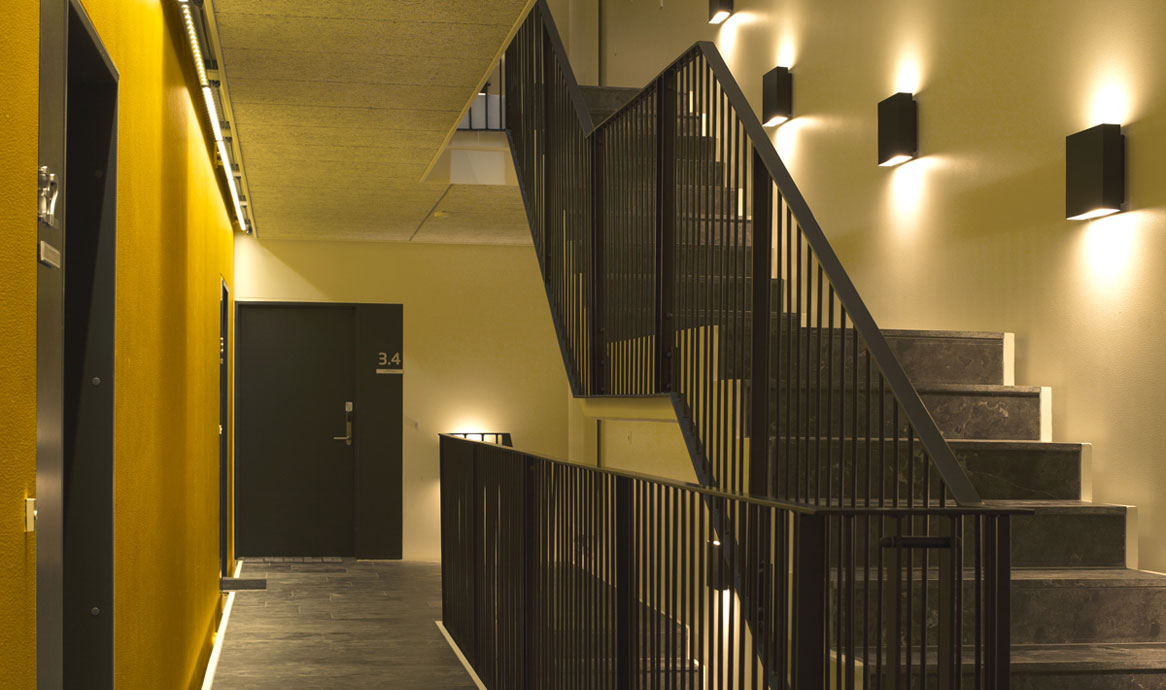

square250_christiansgd_1166

Square 250 sort - Christiansgade, Aarhus

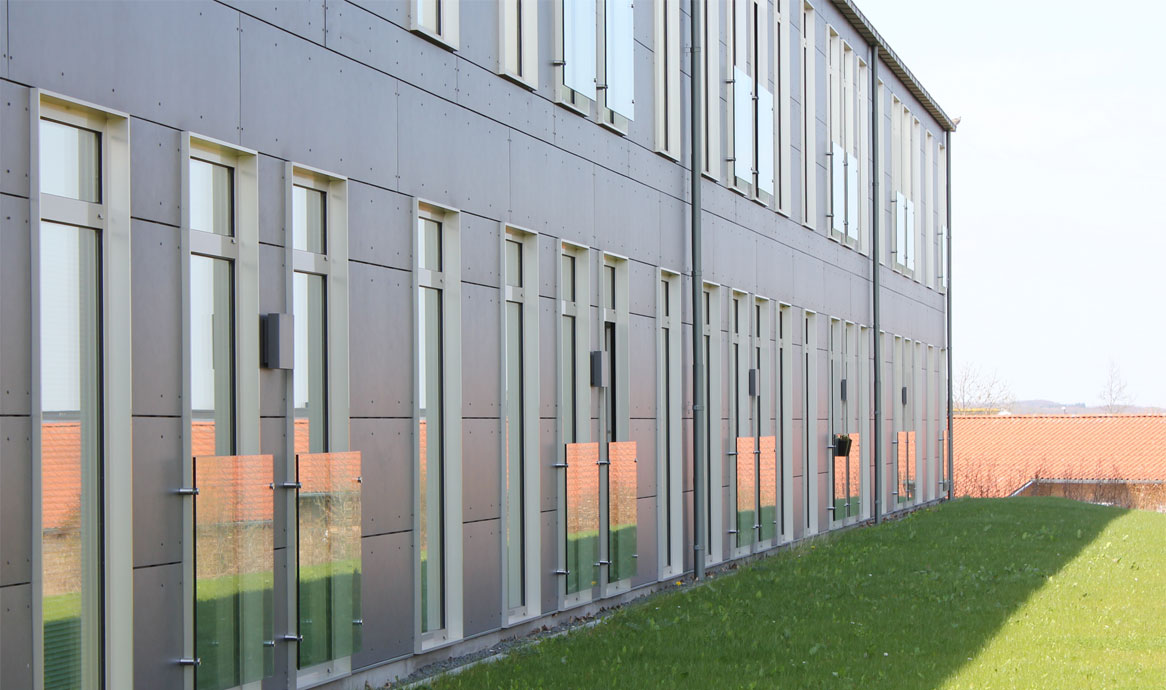

sq250_ladegd_1166_3

Square 250 grafitgrå - Ladegaardskollegiet, Aarhus

Se flere billeder her

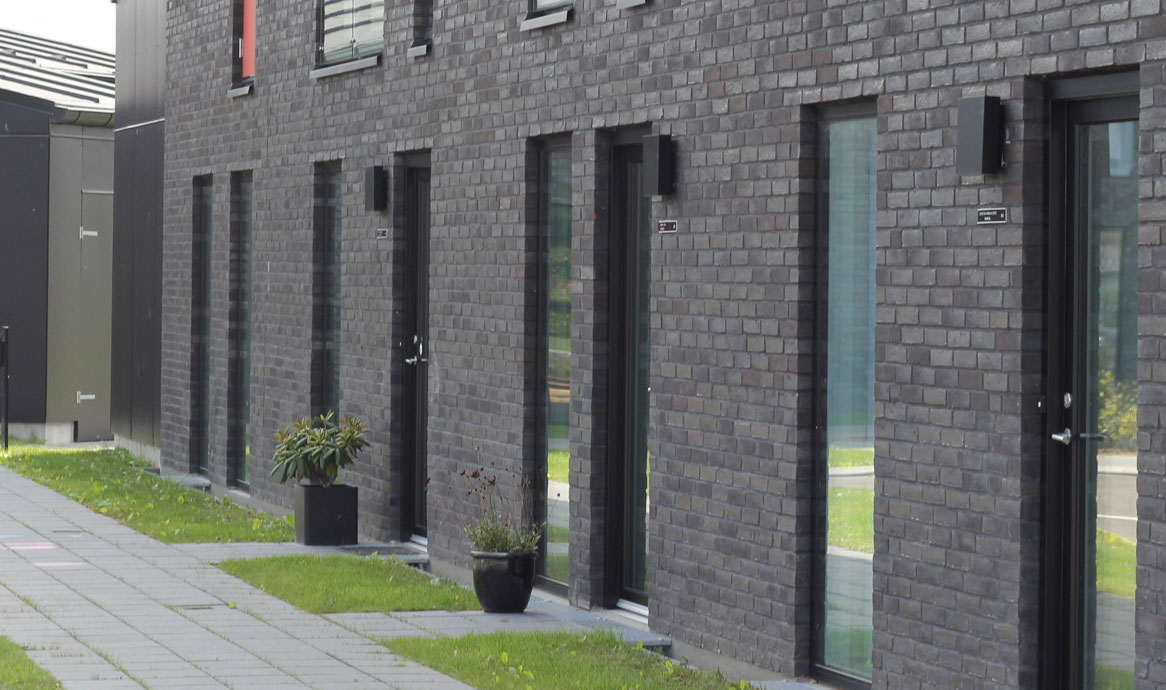

square250_sort_odder_1166

Square 250 sort, Odder Andelsboligforening

Se mere Square her
squarestd_sort_odder_1166

Square Stander + Square 250 sort, Odder Andelsboligforening

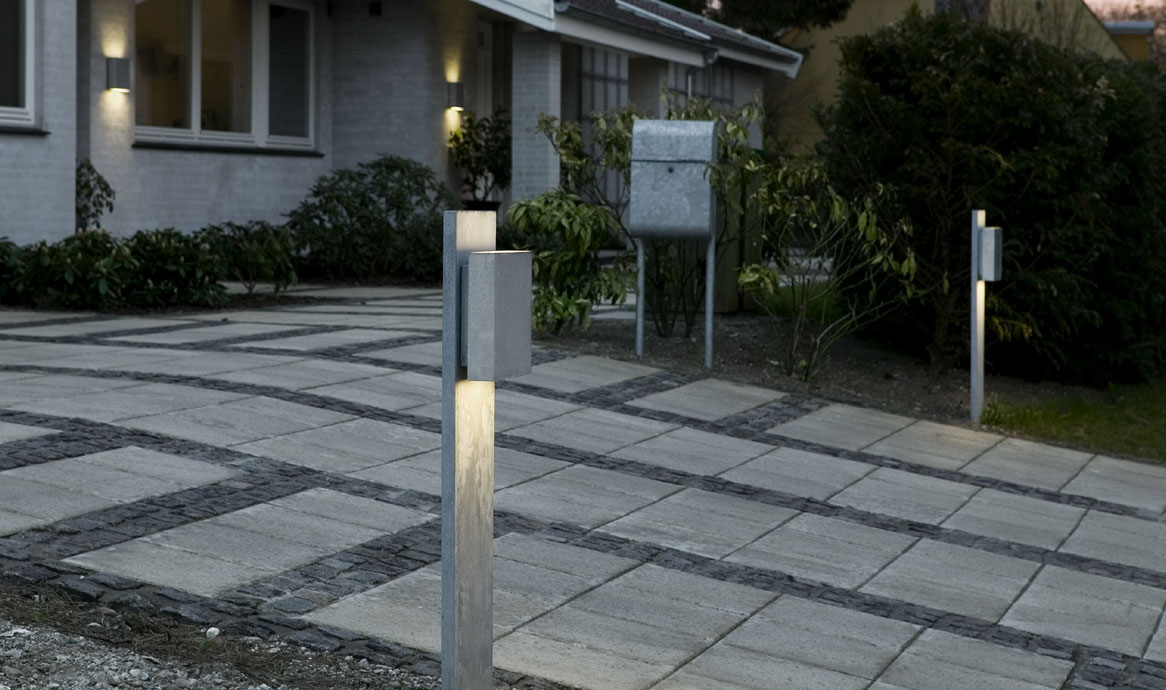

squarestd_galv_vedbk_1166

Square Stander galvaniset, bolig i Vedbæk

Designschmidt hammer lassen design

Square - og Sticks - er tegnet i 1999, og begge designs har været banebrydende inden for deres område.

Ved hjælp af det enkle, minimalistiske design fremhæves formen, og lyset opleves ikke dominerende.
