H+M PÅBYGNING

Vælg variant

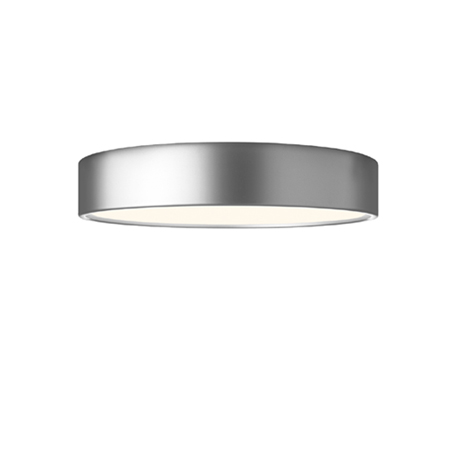

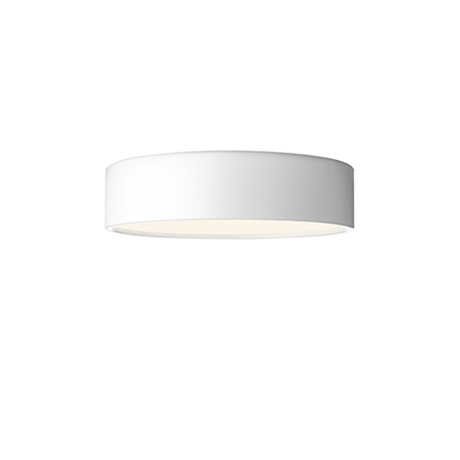

H+M serien er monteringsvenlig og nem at vedligeholde. Sikkerheden er høj, idet afskærmningen i polycarbonat er slagfast og flammesikker, og der er ikke adgang til at røre ved lyskilden.

Specifikationer

Ø 300

hm_loft300_skitse

Armaturdata

Materiale Aluminium
Lakering Hvid, sort eller alu-grå
Afskærmning Opaliseret polycarbonat
Montering På loft eller væg
Tilslutning max 2 kabler, 5 x 1,5 mm², sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm²
Klassifikation IP20, klasse I
Vægt 1,5 kg


Lyskilde- og driverdata

LED type 244 mm board
Operationel levetid min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug 12-13 W (350 mA), 16-18 W (500 mA)
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Tunable White: 2700-6500 Kelvin
Farvegengivelse min 90 Ra
Farvenøjagtighed 3 steps SCDM
Virkningsgrad 80%

Driver Helvar LED driver, 350-500 mA, dæmpbar mod tillæg
Operationel levetid min 50.000 timer

Varianter - LED



Varenummer H+M Påygning 300, LED
2870- 12-13 W LED, 350 mA
2871- 16-18 W LED, 500 mA


Kombineres med

Vælg koderne for farve, afskærmning, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
1 = hvid 927 = 2700 K, 90 Ra
3 = sort 930 = 3000 K, 90 Ra
9 = alu-grå 940 = 4000 K, 90 Ra
9WD = tunable white, Dali, 90 Ra

Dæmpning Fjedre for vægmontage
blank = uden dæmpning F = to fjedre
V = 1-10 V
D = Dali

Eksempel: 2870-3930V = H+M påbygning Ø300, 12 W LED, sort, 3000 K, 90 Ra, 1-10 V dæmp

Medier & downloads

hmloft_marstal_1166

Arkitekt Buchardt har brugt H+M påbygning i forbindelse med restaureringen af Marstal Vandrerhjem i 2006.

Se mere her.

DesignChristian Hvidt Design

Christian Hvidt tegnede H+M serien for Focus Lighting i 1980'erne, og armaturerne har siden været benyttet i utallige byggerier på grund af deres enkelhed og minimalistiske udtryk.
H+M serien er en klassisk arketype inden for indendørs belysning og hitter som nogle af de mest downloadede armaturer på 3D portalen BimObject

Christian Hvidt har egen tegnestue og arbejder som freelance designer for danske og udenlandske virksomheder, specielt indenfor møbler og belysning.
