H+M INDBYGNING

Vælg variant

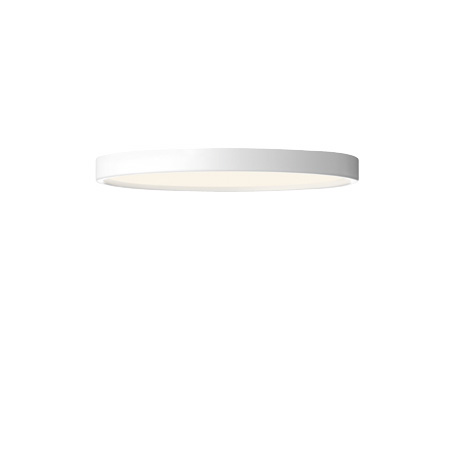

H+M serien er monteringsvenlig og nem at vedligeholde. Sikkerheden er høj, idet afskærmningen i polycarbonat er slagfast, og der er ikke adgang til at røre ved lyskilden.

H+M indbygningslampen fås desuden med fast afskærmning i satineret eller mikroprismatisk acryl. Pladen er fast monteret på yderringen og slutter helt tæt i kanten, mens standardafskærmningen ligger løst i skyggenoten ligesom på pendel- og påbygningsarmaturerne.

Specifikationer

Ø 300

hm_indbygning300_skitse

Armaturdata

H+M INDBYGNING 300
Materiale Aluminium

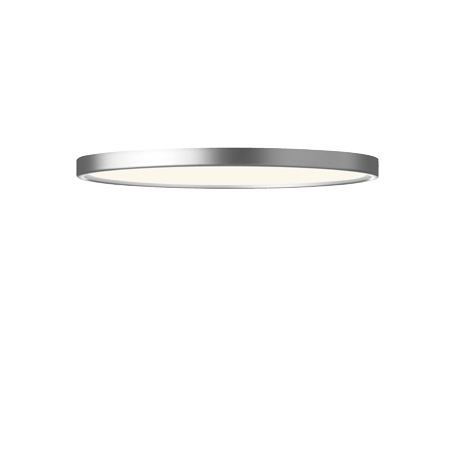

Lakering Hvid, sort eller alu-grå
Afskærmning med skyggenot Opaliseret polycarbonat
Afskærmning som fast plade Satineret eller mikroprismatisk acryl
Montering Forsænkes i loft, evt. med monteringsplade
Udskæringsmål Ø275-280 mm
Pladetykkelse 10-40 mm
Indbygningshøjde 100 mm fra underkant af loft, incl. kabelføring
Anbefalet afstand til bygningsdele: 50 mm
Tilslutning max 2 kabler, 5 x 1,5 mm², sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm²
Klassifikation IP20, klasse I
Vægt 2 kg


Lyskilde- og driverdata

LED type 244 mm board
Operationel levetid min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug 12-13 W (350 mA), 16-18 W (500 mA)
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Tunable White: 2700-6500 Kelvin
Farvegengivelse min 90 Ra
Farvenøjagtighed 3 steps SCDM
Virkningsgrad 80%

Driver Helvar LED driver, 350-700 mA, dæmpbar mod tillæg
Operationel levetid min 50.000 timer

Varianter og tilbehør



Varenummer H+M Indbygning 300, LED
2860- 12 W LED, 350 mA
2861- 16 W LED, 500 mA

Tilbehør
2860-001 Monteringsplade til bløde lofter, H+M 300

Kombineres med

Vælg koderne for farve, afskærmning, farvetemperatur etc. i tabellen.

Farve Afskærmning
1 = hvid blank = polycarbonat
3 = sort M = mikroprismatisk acryl
9 = alu-grå Q = satineret acryl

Farvetemperatur Dæmpning
927 = 2700 K, 90 Ra blank = uden dæmpning
930 = 3000 K, 90 Ra V = 1-10 V
940 = 4000 K, 90 Ra D = Dali
9WD = tunable white, Dali, 90 Ra

Eksempel: 2860-1930V = H+M indbygning Ø300, 12 W, hvid, 3000 K, 90 Ra, dæmpbar 1-10 V

Medier & downloads

hm_indbyg_nrgym_teaser_1166

Sweco Architects har brugt H+M 380 i alugrå på Nørre Gymnasium i København.

Se mere her.
musholm_hplusm_1166

H+M 300 indbygning, Musholm Feriecenter, Korsør.

Se flere billeder fra Musholm her.

DesignChristian Hvidt Design

Christian Hvidt tegnede H+M serien for Focus Lighting i 1980'erne, og armaturerne har siden været benyttet i utallige byggerier på grund af deres enkelhed og minimalistiske udtryk.
H+M serien er en klassisk arketype inden for indendørs belysning og hitter som nogle af de mest downloadede armaturer på 3D portalen BimObject

Christian Hvidt har egen tegnestue og arbejder som freelance designer for danske og udenlandske virksomheder, specielt indenfor møbler og belysning.
